2014.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

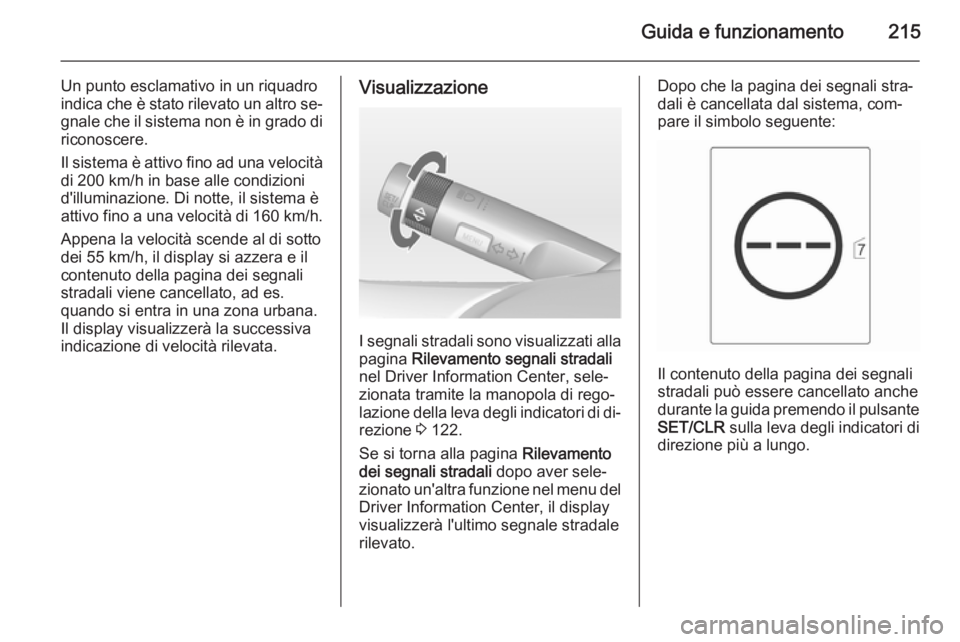

Guida e funzionamento215
Un punto esclamativo in un riquadro
indica che è stato rilevato un altro se‐ gnale che il sistema non è in grado di
riconoscere.
Il sistema è attivo fino ad una velocità
di 200 km/h in base alle condizioni
d'illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Appena la velocità scende al di sotto
dei 55 km/h, il display si azzera e il
contenuto della pagina dei segnali
stradali viene cancellato, ad es.
quando si entra in una zona urbana.
Il display visualizzerà la successiva
indicazione di velocità rilevata.Visualizzazione
I segnali stradali sono visualizzati alla pagina Rilevamento segnali stradali
nel Driver Information Center, sele‐
zionata tramite la manopola di rego‐
lazione della leva degli indicatori di di‐
rezione 3 122.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del Driver Information Center, il displayvisualizzerà l'ultimo segnale stradalerilevato.
Dopo che la pagina dei segnali stra‐
dali è cancellata dal sistema, com‐
pare il simbolo seguente:
Il contenuto della pagina dei segnali
stradali può essere cancellato anche durante la guida premendo il pulsante SET/CLR sulla leva degli indicatori di
direzione più a lungo.

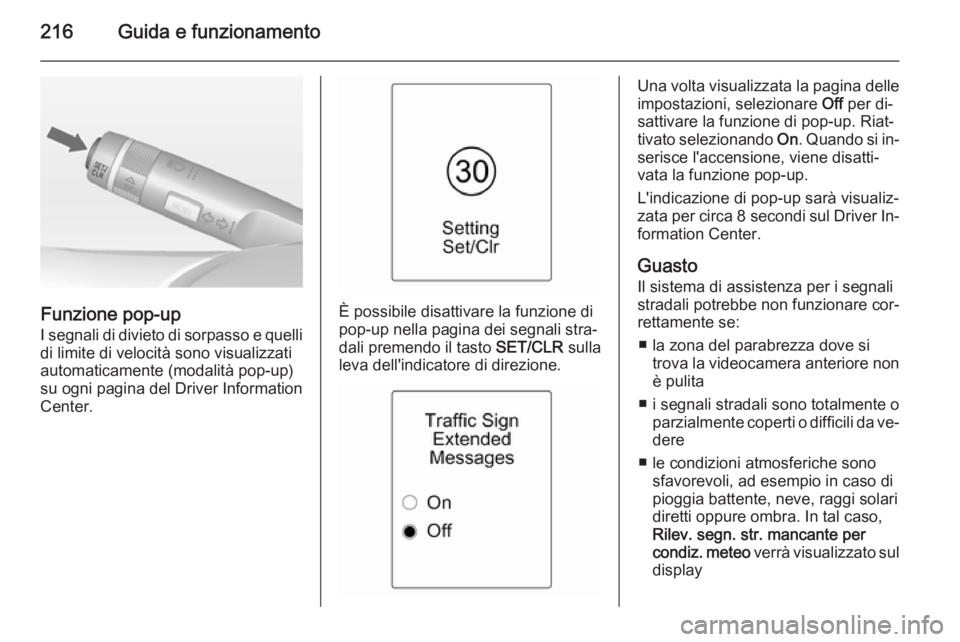

216Guida e funzionamento
Funzione pop-up
I segnali di divieto di sorpasso e quelli di limite di velocità sono visualizzatiautomaticamente (modalità pop-up)
su ogni pagina del Driver Information
Center.È possibile disattivare la funzione di
pop-up nella pagina dei segnali stra‐
dali premendo il tasto SET/CLR sulla
leva dell'indicatore di direzione.
Una volta visualizzata la pagina delle
impostazioni, selezionare Off per di‐
sattivare la funzione di pop-up. Riat‐
tivato selezionando On. Quando si in‐
serisce l'accensione, viene disatti‐
vata la funzione pop-up.
L'indicazione di pop-up sarà visualiz‐
zata per circa 8 secondi sul Driver In‐
formation Center.
Guasto Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
■ la zona del parabrezza dove si trova la videocamera anteriore non
è pulita
■ i segnali stradali sono totalmente o parzialmente coperti o difficili da ve‐dere
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso dipioggia battente, neve, raggi solaridiretti oppure ombra. In tal caso,
Rilev. segn. str. mancante per
condiz. meteo verrà visualizzato sul
display

Guida e funzionamento217
■ i segnali stradali non sono montaticorrettamente o sono danneggiati
■ i segnali stradali non sono conformi
alla Convenzione di Vienna sui se‐
gnali stradali (Wiener Übereinkom‐
men über Straßenverkehrszei‐
chen)Attenzione
Scopo del sistema è quello di aiu‐
tare il conducente a riconoscere
alcuni segnali stradali quando
guida ad una velocità compresa in un intervallo definito. Non ignorare
i segnali stradali non visualizzati
dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi ten‐ tare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐ lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia di
marcia L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐
letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e in‐
forma il conducente in caso di cambio
di corsia accidentale mediante se‐
gnalazioni visive e acustiche.
I criteri di rilevamento di un cambio di corsia accidentale sono:
■ indicatori di direzione non funzio‐ nanti
■ pedale del freno non attivato
■ pedale dell'acceleratore non pre‐ muto attivamente o nessuna acce‐
lerazione
■ nessuna sterzata attiva
Se il conducente si comporta in ma‐
niera attiva non verrà emessa nes‐
suna segnalazione.
Attivazione
Attivare l'avvisatore di cambio acci‐
dentale della corsia di marcia pre‐
mendo ). Quando il sistema è inse‐
rito il LED del pulsante si accende.
Quando la spia ) nel quadro stru‐
menti si accende di colore verde, il si‐ stema è pronto a entrare in funzione.
Il sistema funziona solo a una velocità di marcia superiore a 56 km/h e in
presenza di segnalazioni orizzontali
di corsia.

218Guida e funzionamento
Se il sistema rileva un cambio di cor‐
sia accidentale, la spia ) lampeggia
in giallo. Contemporaneamente viene
emessa una segnalazione acustica.
Disattivazione
Il sistema si disattiva premendo il pul‐
sante ), il LED nel pulsante si spe‐
gne.
A velocità inferiori a 56 km/h, il si‐
stema non è attivabile.
Guasto
L'avvisatore di cambio accidentale
della corsia potrebbe non funzionare
correttamente se:
■ il parabrezza è sporco;
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso di
pioggia battente, neve, raggi solari
diretti od ombra;
Il sistema non può funzionare quando non viene rilevata nessuna segnale‐tica orizzontale di corsia.Carburante
Carburante per motori a
benzina Utilizzare solo carburante senza
piombo conforme allo standard euro‐
peo EN 228 o E DIN 51626-1 o equi‐
valente.
Il vostro motore è in grado di girare
con carburante E10 che soddisfi que‐
sti standard. Il carburante E10 con‐
tiene fino al 10 % di bioetanolo.
Usare carburante con il numero di ot‐ tano consigliato 3 289. L'uso di car‐
burante con un numero di ottano
troppo basso può ridurre la coppia e
la potenza del motore e aumentare leggermente il consumo di carbu‐
rante.Attenzione
Non utilizzare carburante o additivi per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.

Guida e funzionamento219Attenzione
L'utilizzo di carburante non con‐
forme alla norma EN 228 o alla
norma E DIN 51626-1 può cau‐
sare depositi o danni al motore,
nonché influire sulla vostra garan‐ zia.
Attenzione
L'uso di benzina con un numero di
ottano troppo basso può provo‐
care combustione incontrollata e
danni al motore.
Carburante per motori
diesel
Utilizzare solo gasolio a norma
EN 590.
Nei paesi non appartenenti all'Unione Europea utilizzare carburante Euro-
Diesel con concentrazione di zolfo in‐
feriore a 50 ppm.
Attenzione
L'utilizzo di carburante non con‐
forme a EN 590 o a normative ana‐
loghe può causare perdite di po‐
tenza, maggiore usura o danni al
motore, nonché influire sulla vo‐
stra garanzia.
Evitare di utilizzare gasolio marino o
per riscaldamento, Aquazole e ana‐
loghe emulsioni gasolio-acqua. Il ga‐
solio non deve essere diluito con car‐
burante per motori a benzina.
Carburante per il
funzionamento a metano
Usare gas naturale con una percen‐
tuale di metano del 78 - 99 % circa. La percentuale di metano di L-gas
(basso) è del 78 - 87 % circa, mentre
quella dell'H-gas (alto) è
dell' 87 - 99 % circa. È possibile anche
utilizzare biogas con la medesima
percentuale di metano, a condizione
che sia stato desolforato e preparato
chimicamente.
Usare soltanto metano o biogas a
norma DIN 51624.
Non utilizzare gas liquido o GPL.
Selettore del carburante
Premendo il pulsante Y si passa tra il
funzionamento a benzina e quello a
metano. La commutazione a carichi
elevati non è possibile (ad es. forte
accelerazione, marcia con farfalla
completamente aperta). Lo stato del LED mostra l'attuale modalità di fun‐
zionamento.

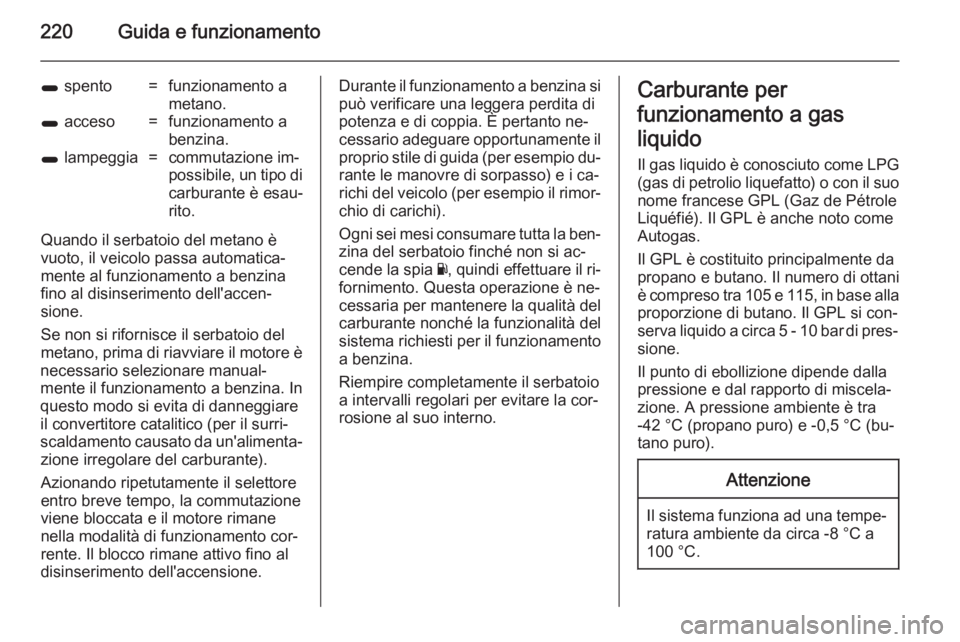

220Guida e funzionamento
1 spento=funzionamento a
metano.1 acceso=funzionamento a
benzina.1 lampeggia=commutazione im‐
possibile, un tipo di carburante è esau‐
rito.
Quando il serbatoio del metano è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Se non si rifornisce il serbatoio del
metano, prima di riavviare il motore è
necessario selezionare manual‐
mente il funzionamento a benzina. In
questo modo si evita di danneggiare
il convertitore catalitico (per il surri‐
scaldamento causato da un'alimenta‐ zione irregolare del carburante).
Azionando ripetutamente il selettore
entro breve tempo, la commutazione
viene bloccata e il motore rimane
nella modalità di funzionamento cor‐
rente. Il blocco rimane attivo fino al
disinserimento dell'accensione.
Durante il funzionamento a benzina si
può verificare una leggera perdita di
potenza e di coppia. È pertanto ne‐ cessario adeguare opportunamente il proprio stile di guida (per esempio du‐ rante le manovre di sorpasso) e i ca‐
richi del veicolo (per esempio il rimor‐
chio di carichi).
Ogni sei mesi consumare tutta la ben‐ zina del serbatoio finché non si ac‐
cende la spia Y, quindi effettuare il ri‐
fornimento. Questa operazione è ne‐ cessaria per mantenere la qualità del
carburante nonché la funzionalità del
sistema richiesti per il funzionamento
a benzina.
Riempire completamente il serbatoio
a intervalli regolari per evitare la cor‐
rosione al suo interno.Carburante per
funzionamento a gas
liquido
Il gas liquido è conosciuto come LPG
(gas di petrolio liquefatto) o con il suo
nome francese GPL (Gaz de Pétrole
Liquéfié). Il GPL è anche noto come
Autogas.
Il GPL è costituito principalmente da
propano e butano. Il numero di ottani
è compreso tra 105 e 115, in base alla proporzione di butano. Il GPL si con‐
serva liquido a circa 5 - 10 bar di pres‐ sione.
Il punto di ebollizione dipende dalla
pressione e dal rapporto di miscela‐
zione. A pressione ambiente è tra
-42 °C (propano puro) e -0,5 °C (bu‐
tano puro).Attenzione
Il sistema funziona ad una tempe‐
ratura ambiente da circa -8 °C a
100 °C.

Guida e funzionamento221
La piena funzionalità dell'impianto
GPL può essere solamente garantita
con gas liquido che soddisfi i requisiti minimi DIN EN 589.
Selettore del carburante
Premendo il pulsante LPG si passa
dal funzionamento a benzina a quello a gas liquido e viceversa non appena i parametri necessari (temperatura
del liquido refrigerante, temperatura
del gas e regime minimo del motore)
siano stati raggiunti. I requisiti ven‐
gono di solito soddisfatti dopo circa
60 secondi (in base alla temperatura
esterna) e alla prima pressione de‐
cisa dell'acceleratore. Lo stato del
LED mostra l'attuale modalità di fun‐
zionamento.1 spento=funzionamento a
benzina1 acceso=funzionamento a
gas liquido1 lampeggia=commutazione im‐
possibile, un tipo di
carburante è esau‐
rito
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Ogni sei mesi consumare tutta la ben‐
zina del serbatoio finché non si ac‐
cende la spia i, quindi effettuare il
rifornimento. Questo aiuta a mante‐
nere la qualità del carburante e il fun‐ zionamento dell'impianto a benzina.
Riempire completamente il serbatoio
a intervalli regolari per evitare la cor‐
rosione al suo interno.
Guasti e rimedi
Se la modalità a gas non è possibile,
controllare quanto segue:
■ E' presente gas liquido a suffi‐ cienza?
■ E' presente benzina sufficiente per l'avviamento?
A causa di temperature estreme com‐
binate alla composizione del gas, ci
potrebbe volere leggermente più
tempo prima che l'impianto passi
dalla modalità a benzina a quella a
gas.
In situazioni estreme, l'impianto po‐
trebbe anche ritornare alla modalità a
benzina se i requisiti minimi non ven‐ gono soddisfatti.
In caso di ogni altro tipo di guasto, ri‐
volgersi ad un'officina.Attenzione
Le riparazioni e le regolazioni pos‐ sono essere effettuate solo da tec‐ nici addestrati per mantenere la si‐
curezza e la garanzia dell'impianto
GPL.

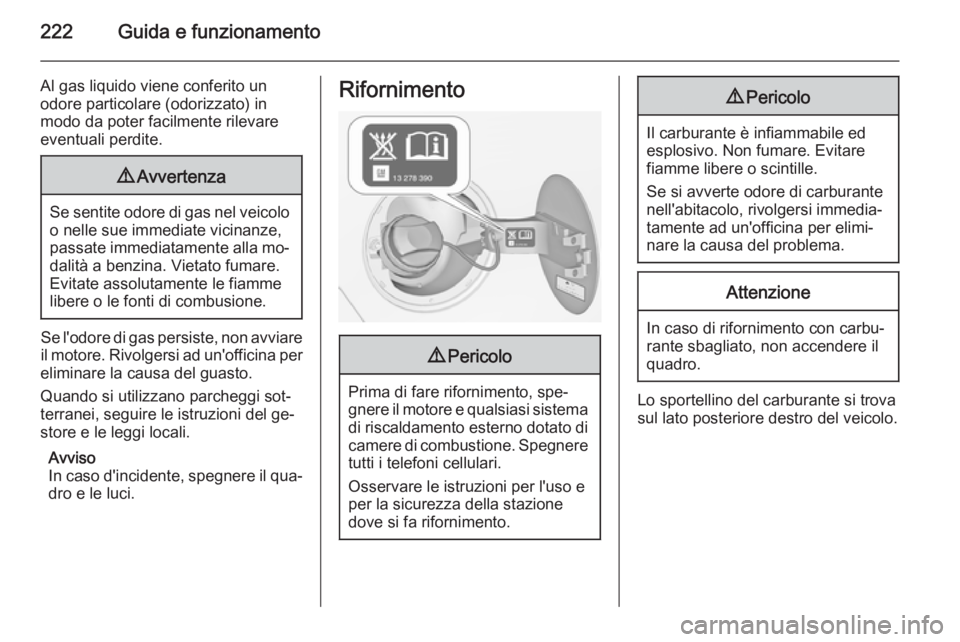

222Guida e funzionamento
Al gas liquido viene conferito un
odore particolare (odorizzato) in
modo da poter facilmente rilevare
eventuali perdite.9 Avvertenza
Se sentite odore di gas nel veicolo
o nelle sue immediate vicinanze,
passate immediatamente alla mo‐ dalità a benzina. Vietato fumare.
Evitate assolutamente le fiamme
libere o le fonti di combusione.
Se l'odore di gas persiste, non avviare il motore. Rivolgersi ad un'officina per
eliminare la causa del guasto.
Quando si utilizzano parcheggi sot‐
terranei, seguire le istruzioni del ge‐
store e le leggi locali.
Avviso
In caso d'incidente, spegnere il qua‐
dro e le luci.
Rifornimento9 Pericolo
Prima di fare rifornimento, spe‐
gnere il motore e qualsiasi sistema di riscaldamento esterno dotato di camere di combustione. Spegneretutti i telefoni cellulari.
Osservare le istruzioni per l'uso e
per la sicurezza della stazione
dove si fa rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Non fumare. Evitare
fiamme libere o scintille.
Se si avverte odore di carburante
nell'abitacolo, rivolgersi immedia‐
tamente ad un'officina per elimi‐
nare la causa del problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
