2014.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

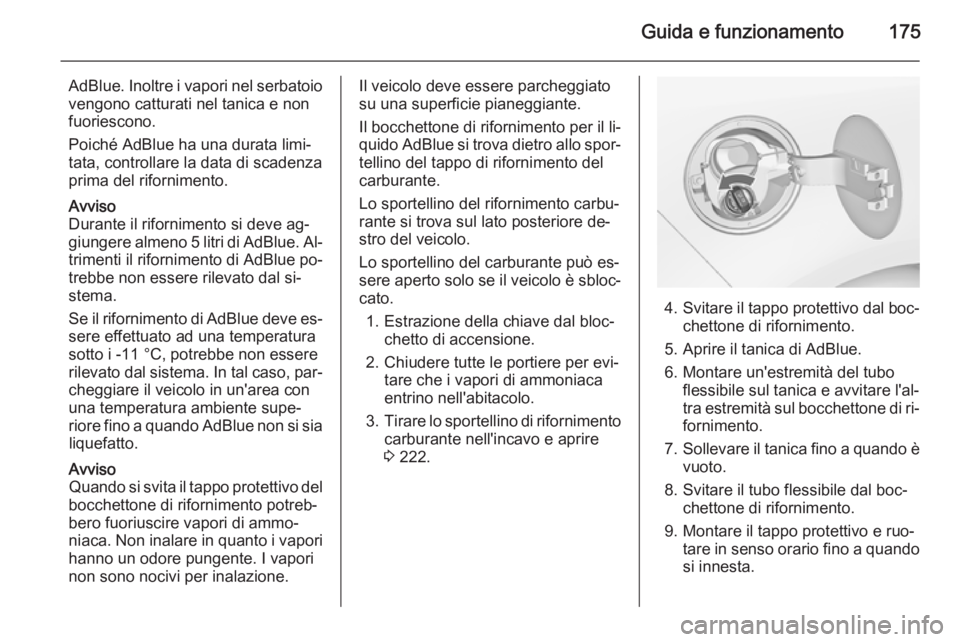

Guida e funzionamento175
AdBlue. Inoltre i vapori nel serbatoio
vengono catturati nel tanica e non
fuoriescono.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Durante il rifornimento si deve ag‐
giungere almeno 5 litri di AdBlue. Al‐
trimenti il rifornimento di AdBlue po‐ trebbe non essere rilevato dal si‐
stema.
Se il rifornimento di AdBlue deve es‐ sere effettuato ad una temperatura
sotto i -11 °C, potrebbe non essere
rilevato dal sistema. In tal caso, par‐ cheggiare il veicolo in un'area con
una temperatura ambiente supe‐
riore fino a quando AdBlue non si sia liquefatto.
Avviso
Quando si svita il tappo protettivo del
bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐ niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il bocchettone di rifornimento per il li‐
quido AdBlue si trova dietro allo spor‐
tellino del tappo di rifornimento del
carburante.
Lo sportellino del rifornimento carbu‐
rante si trova sul lato posteriore de‐
stro del veicolo.
Lo sportellino del carburante può es‐ sere aperto solo se il veicolo è sbloc‐
cato.
1. Estrazione della chiave dal bloc‐ chetto di accensione.
2. Chiudere tutte le portiere per evi‐ tare che i vapori di ammoniaca
entrino nell'abitacolo.
3. Tirare lo sportellino di rifornimento
carburante nell'incavo e aprire
3 222.
4. Svitare il tappo protettivo dal boc‐
chettone di rifornimento.
5. Aprire il tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sul tanica e avvitare l'al‐
tra estremità sul bocchettone di ri‐ fornimento.
7. Sollevare il tanica fino a quando è
vuoto.
8. Svitare il tubo flessibile dal boc‐ chettone di rifornimento.
9. Montare il tappo protettivo e ruo‐ tare in senso orario fino a quandosi innesta.

176Guida e funzionamento
Avviso
Smaltire il tanica di AdBlue e il tubo
flessibile in conformità alle disposi‐
zioni di legge sull'ambiente.
Cambio di AdBlue
Se negli ultimi 2 anni non si è rifornito
il veicolo con almeno 5 litri di AdBlue, il liquido restante dovrebbe esseresostituito dato che AdBlue ha una du‐
rata limitata.Attenzione
La mancata osservanza potrebbe
causare danni al sistema di ridu‐
zione catalitica selettiva.
Cambio automatico
Il cambio automatico permette di im‐
postare il cambio marce in automatico (modalità automatica) o in manuale
(modalità manuale).
Display del cambio
Il display del cambio visualizza la mo‐
dalità o la marcia selezionata.
Leva del cambioP=Posizione di parcheggio, le
ruote sono bloccate, innestare
solo a veicolo fermo e con il
freno di stazionamento azio‐
natoR=retromarcia, innestare solo a
veicolo fermoN=folleD=modalità automatica con tutte le
marce
La leva selettrice è bloccata in posi‐
zione P e può essere spostata solo
quando l'accensione è inserita e il pe‐ dale del freno è premuto.

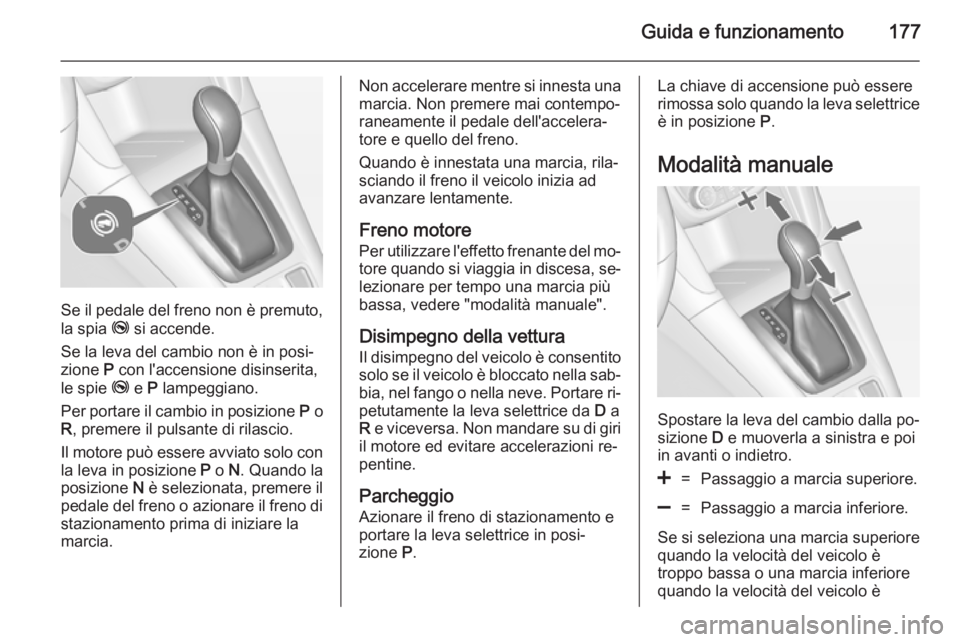

Guida e funzionamento177
Se il pedale del freno non è premuto,la spia j si accende.
Se la leva del cambio non è in posi‐
zione P con l'accensione disinserita,
le spie j e P lampeggiano.
Per portare il cambio in posizione P o
R , premere il pulsante di rilascio.
Il motore può essere avviato solo con la leva in posizione P o N. Quando la
posizione N è selezionata, premere il
pedale del freno o azionare il freno di stazionamento prima di iniziare la
marcia.
Non accelerare mentre si innesta una
marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è innestata una marcia, rila‐
sciando il freno il veicolo inizia ad
avanzare lentamente.
Freno motore
Per utilizzare l'effetto frenante del mo‐
tore quando si viaggia in discesa, se‐
lezionare per tempo una marcia più bassa, vedere "modalità manuale".
Disimpegno della vettura
Il disimpegno del veicolo è consentito
solo se il veicolo è bloccato nella sab‐ bia, nel fango o nella neve. Portare ri‐petutamente la leva selettrice da D a
R e viceversa. Non mandare su di giri
il motore ed evitare accelerazioni re‐ pentine.
Parcheggio
Azionare il freno di stazionamento e
portare la leva selettrice in posi‐
zione P.La chiave di accensione può essere
rimossa solo quando la leva selettrice
è in posizione P.
Modalità manuale
Spostare la leva del cambio dalla po‐ sizione D e muoverla a sinistra e poi
in avanti o indietro.
<=Passaggio a marcia superiore.]=Passaggio a marcia inferiore.
Se si seleziona una marcia superiore
quando la velocità del veicolo è
troppo bassa o una marcia inferiore quando la velocità del veicolo è

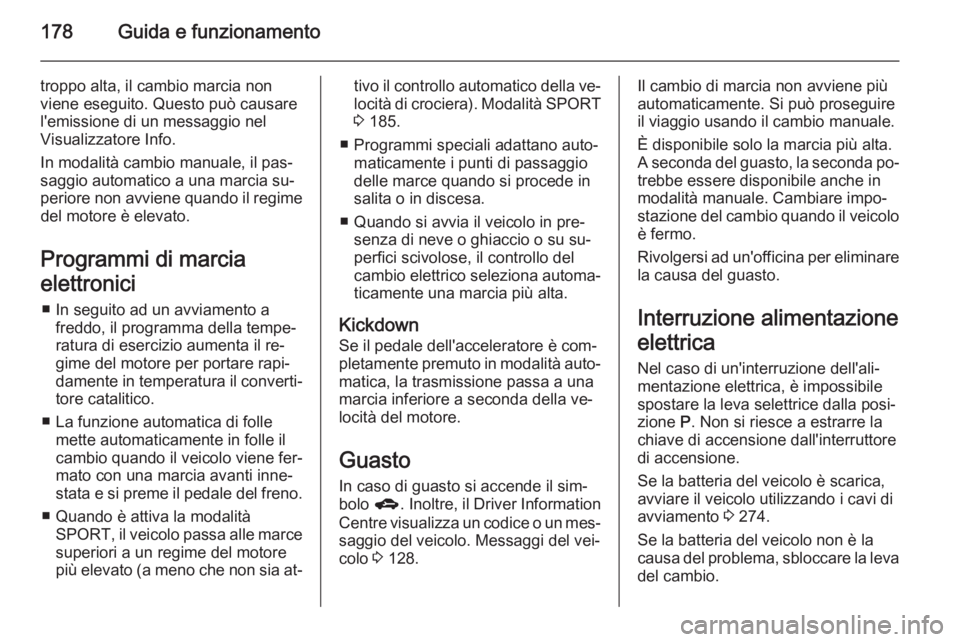

178Guida e funzionamento
troppo alta, il cambio marcia non
viene eseguito. Questo può causare
l'emissione di un messaggio nel
Visualizzatore Info.
In modalità cambio manuale, il pas‐
saggio automatico a una marcia su‐
periore non avviene quando il regime del motore è elevato.
Programmi di marcia
elettronici ■ In seguito ad un avviamento a freddo, il programma della tempe‐
ratura di esercizio aumenta il re‐
gime del motore per portare rapi‐
damente in temperatura il converti‐ tore catalitico.
■ La funzione automatica di folle mette automaticamente in folle il
cambio quando il veicolo viene fer‐
mato con una marcia avanti inne‐
stata e si preme il pedale del freno.
■ Quando è attiva la modalità SPORT , il veicolo passa alle marce
superiori a un regime del motore
più elevato (a meno che non sia at‐tivo il controllo automatico della ve‐ locità di crociera). Modalità SPORT
3 185.
■ Programmi speciali adattano auto‐ maticamente i punti di passaggio
delle marce quando si procede in
salita o in discesa.
■ Quando si avvia il veicolo in pre‐ senza di neve o ghiaccio o su su‐
perfici scivolose, il controllo del
cambio elettrico seleziona automa‐ ticamente una marcia più alta.
Kickdown Se il pedale dell'acceleratore è com‐
pletamente premuto in modalità auto‐
matica, la trasmissione passa a una
marcia inferiore a seconda della ve‐
locità del motore.
Guasto
In caso di guasto si accende il sim‐ bolo g. Inoltre, il Driver Information
Centre visualizza un codice o un mes‐
saggio del veicolo. Messaggi del vei‐
colo 3 128.Il cambio di marcia non avviene più
automaticamente. Si può proseguire
il viaggio usando il cambio manuale.
È disponibile solo la marcia più alta.
A seconda del guasto, la seconda po‐
trebbe essere disponibile anche in
modalità manuale. Cambiare impo‐
stazione del cambio quando il veicolo
è fermo.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Interruzione alimentazione
elettrica
Nel caso di un'interruzione dell'ali‐
mentazione elettrica, è impossibile
spostare la leva selettrice dalla posi‐
zione P. Non si riesce a estrarre la
chiave di accensione dall'interruttore
di accensione.
Se la batteria del veicolo è scarica,
avviare il veicolo utilizzando i cavi di
avviamento 3 274.
Se la batteria del veicolo non è la
causa del problema, sbloccare la leva del cambio.

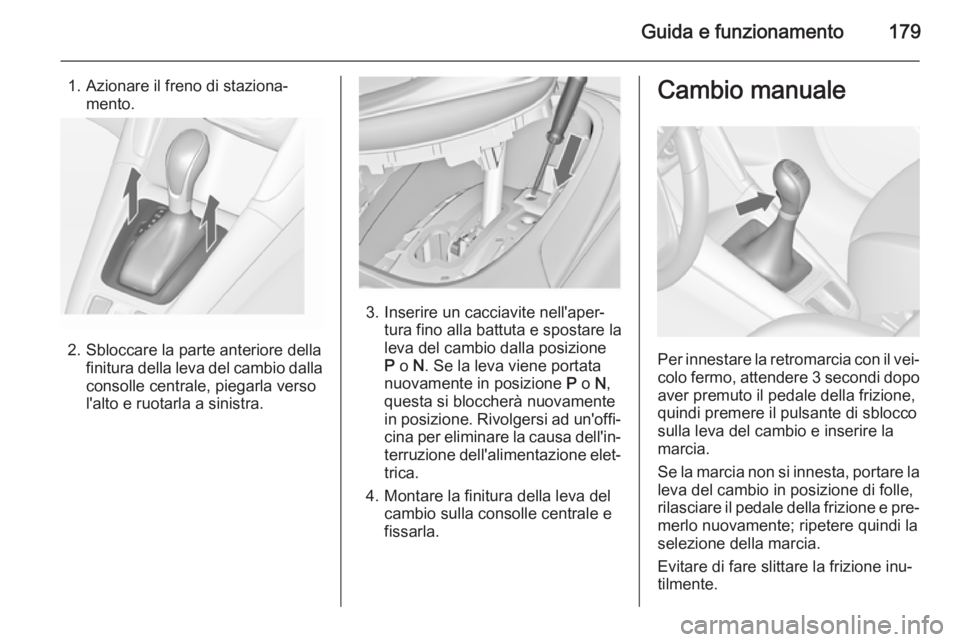

Guida e funzionamento179
1. Azionare il freno di staziona‐mento.
2. Sbloccare la parte anteriore della finitura della leva del cambio dalla
consolle centrale, piegarla verso
l'alto e ruotarla a sinistra.
3. Inserire un cacciavite nell'aper‐ tura fino alla battuta e spostare la
leva del cambio dalla posizione
P o N. Se la leva viene portata
nuovamente in posizione P o N,
questa si bloccherà nuovamente
in posizione. Rivolgersi ad un'offi‐ cina per eliminare la causa dell'in‐
terruzione dell'alimentazione elet‐ trica.
4. Montare la finitura della leva del cambio sulla consolle centrale e
fissarla.
Cambio manuale
Per innestare la retromarcia con il vei‐ colo fermo, attendere 3 secondi dopo aver premuto il pedale della frizione,
quindi premere il pulsante di sblocco
sulla leva del cambio e inserire la
marcia.
Se la marcia non si innesta, portare la
leva del cambio in posizione di folle,
rilasciare il pedale della frizione e pre‐ merlo nuovamente; ripetere quindi la
selezione della marcia.
Evitare di fare slittare la frizione inu‐
tilmente.

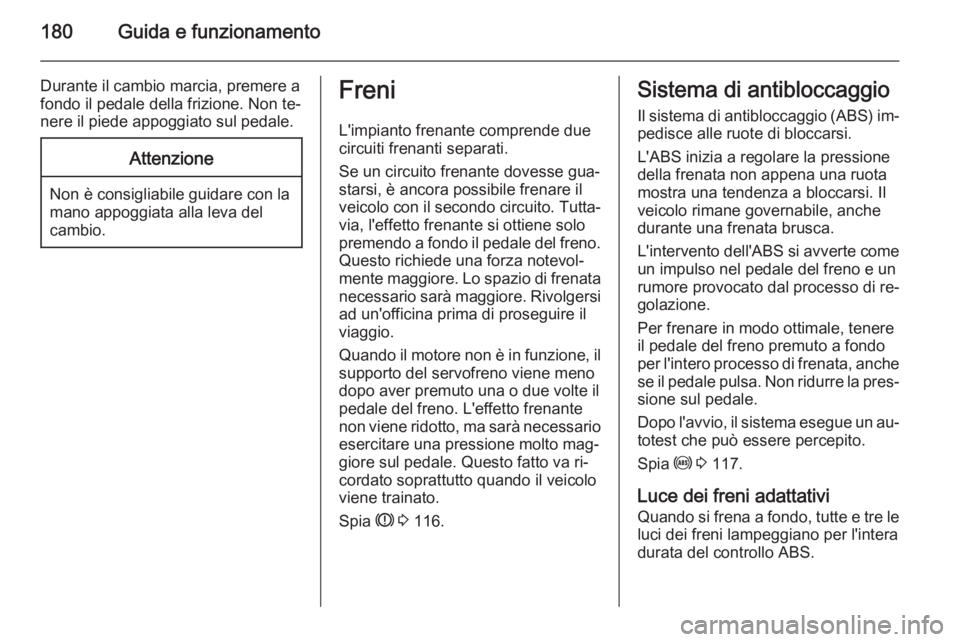

180Guida e funzionamento
Durante il cambio marcia, premere a
fondo il pedale della frizione. Non te‐
nere il piede appoggiato sul pedale.Attenzione
Non è consigliabile guidare con la
mano appoggiata alla leva del
cambio.
Freni
L'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse gua‐
starsi, è ancora possibile frenare il
veicolo con il secondo circuito. Tutta‐
via, l'effetto frenante si ottiene solo
premendo a fondo il pedale del freno. Questo richiede una forza notevol‐
mente maggiore. Lo spazio di frenata necessario sarà maggiore. Rivolgersi
ad un'officina prima di proseguire il
viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante non viene ridotto, ma sarà necessario esercitare una pressione molto mag‐
giore sul pedale. Questo fatto va ri‐
cordato soprattutto quando il veicolo
viene trainato.
Spia R 3 116.Sistema di antibloccaggio
Il sistema di antibloccaggio (ABS) im‐ pedisce alle ruote di bloccarsi.
L'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il
veicolo rimane governabile, anche
durante una frenata brusca.
L'intervento dell'ABS si avverte come
un impulso nel pedale del freno e un
rumore provocato dal processo di re‐
golazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐ sione sul pedale.
Dopo l'avvio, il sistema esegue un au‐
totest che può essere percepito.
Spia u 3 117.
Luce dei freni adattativi
Quando si frena a fondo, tutte e tre le
luci dei freni lampeggiano per l'intera
durata del controllo ABS.

Guida e funzionamento181
Guasto9Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di fre‐ nate particolarmente forti. I van‐
taggi offerti dall'ABS non sono più
disponibili. In caso di frenate bru‐
sche, il veicolo non è più governa‐
bile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Freno di stazionamento
Freno di stazionamento
manuale
Applicare sempre il freno di staziona‐
mento con fermezza senza premere
il pulsante di sblocco, e applicarlo con la maggior forza possibile in salita o
in discesa.
Per rilasciare il freno di staziona‐
mento, sollevare leggermente la leva,
premere il pulsante di sblocco ed ab‐
bassare del tutto la leva.
Per ridurre le forze agenti sul freno di stazionamento, premere contempo‐
raneamente il pedale del freno.
Spia R 3 116.
Freno di stazionamento elettrico
Applicazione del freno a veicolo
fermo
Tirare l'interruttore m per circa
un secondo; il freno di stazionamento
elettrico si aziona automaticamente con forza adeguata. Per ottenere la
massima forza, ad esempio quando
si parcheggia il veicolo con rimorchio o nei tratti in pendenza: tirare l'inter‐
ruttore m due volte.

182Guida e funzionamento
Il freno di stazionamento elettrico è
inserito se la spia m si illumina
3 116.
Il freno di stazionamento elettrico può essere sempre attivato, anche con
l'accensione disinserita.
Non azionare troppo di frequente il
freno di stazionamento elettrico a mo‐ tore spento, poiché questo scarica la
batteria del veicolo.
Prima di allontanarsi dal veicolo, con‐
trollare lo stato del freno di staziona‐
mento elettrico. Spia m 3 116.
Rilascio
Inserire l'accensione. Tenere pre‐
muto il pedale del freno e premere
l'interruttore m.
Funzione di ausilio alla partenza Premendo il pedale della frizione
(cambio manuale) o inserendo la
marcia in avanti (cambio automatico)
e premendo il pedale dell'accelera‐
tore, il freno di stazionamento elet‐
trico viene rilasciato automatica‐mente. Questo non è possibile
quando l'interruttore viene premuto
contemporaneamente.
Questa funzione agevola le partenze
sui pendii.
Le partenze aggressive possono ri‐
durre la durata dei componenti sog‐
getti a usura.
Frenata dinamica con il veicolo in
movimento
Se il veicolo è in movimento e l'inter‐
ruttore m viene tenuto tirato, il freno
di stazionamento elettrico rallenta il
veicolo, ma non viene azionato in
modo permanente.
Non appena l'interruttore m viene ri‐
lasciato, la frenata dinamica viene in‐
terrotta.
Guasto
I guasti al freno di stazionamento elet‐ trico sono segnalati mediante una
spia j e un codice numerico oppure
mediante un messaggio del veicolo
visualizzato nel Driver Information
Center (DIC). Messaggi del veicolo
3 128.Attivazione del freno di staziona‐
mento: tenere tirato l'interruttore m
per più di 5 secondi. Se la spia m si
accende, il freno di stazionamento
elettrico è azionato.
Rilascio del freno di stazionamento
elettrico: mantenere premuto l'inter‐
ruttore m per più di 2 secondi. Se la
spia m si spegne, il freno di stazio‐
namento elettrico è rilasciato.
Lampeggio della spia m: il freno di
stazionamento elettrico non è com‐
pletamente azionato o rilasciato. Se
lampeggia in modo permanente, rila‐
sciare il freno di stazionamento elet‐
trico e riazionarlo.
Assistenza alla frenata Premendo rapidamente ed energica‐
mente il pedale del freno, viene appli‐ cata automaticamente la massima
forza frenante (frenata a fondo).
Continuare a premere il pedale del
freno con una pressione costante fin‐ ché è necessario frenare a fondo. La
