2014.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

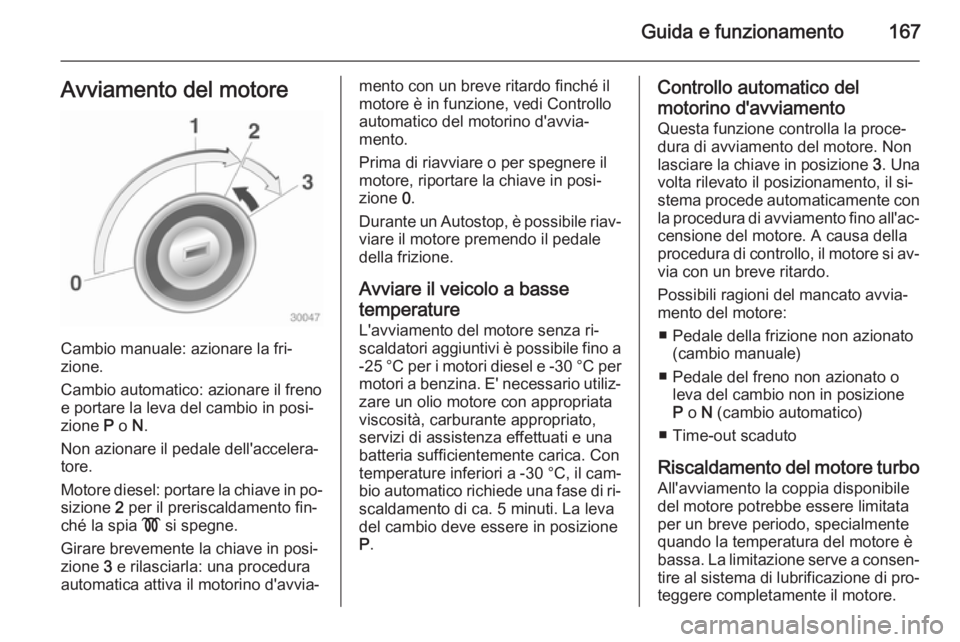

Guida e funzionamento167Avviamento del motore
Cambio manuale: azionare la fri‐
zione.
Cambio automatico: azionare il freno
e portare la leva del cambio in posi‐
zione P o N.
Non azionare il pedale dell'accelera‐
tore.
Motore diesel: portare la chiave in po‐
sizione 2 per il preriscaldamento fin‐
ché la spia ! si spegne.
Girare brevemente la chiave in posi‐
zione 3 e rilasciarla: una procedura
automatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione, vedi Controllo
automatico del motorino d'avvia‐
mento.
Prima di riavviare o per spegnere il
motore, riportare la chiave in posi‐
zione 0.
Durante un Autostop, è possibile riav‐
viare il motore premendo il pedale
della frizione.
Avviare il veicolo a basse
temperature L'avviamento del motore senza ri‐scaldatori aggiuntivi è possibile fino a -25 °C per i motori diesel e -30 °C per
motori a benzina. E' necessario utiliz‐ zare un olio motore con appropriata
viscosità, carburante appropriato,
servizi di assistenza effettuati e una
batteria sufficientemente carica. Con
temperature inferiori a -30 °C, il cam‐
bio automatico richiede una fase di ri‐
scaldamento di ca. 5 minuti. La leva del cambio deve essere in posizione
P .Controllo automatico del
motorino d'avviamento Questa funzione controlla la proce‐
dura di avviamento del motore. Non
lasciare la chiave in posizione 3. Una
volta rilevato il posizionamento, il si‐ stema procede automaticamente con la procedura di avviamento fino all'ac‐
censione del motore. A causa della
procedura di controllo, il motore si av‐ via con un breve ritardo.
Possibili ragioni del mancato avvia‐
mento del motore:
■ Pedale della frizione non azionato (cambio manuale)
■ Pedale del freno non azionato o leva del cambio non in posizione
P o N (cambio automatico)
■ Time-out scaduto
Riscaldamento del motore turbo
All'avviamento la coppia disponibile
del motore potrebbe essere limitata
per un breve periodo, specialmente
quando la temperatura del motore è
bassa. La limitazione serve a consen‐
tire al sistema di lubrificazione di pro‐
teggere completamente il motore.

168Guida e funzionamentoInterruzione di carburanteal motore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le
decelerazioni, ovvero quando il vei‐
colo procede con una marcia inne‐
stata ma non viene premuto l'accele‐
ratore.
Sistema stop-start Il sistema Start-stop contribuisce a farrisparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa ve‐
locità o si arresta, ad esempio a un
semaforo o in un ingorgo. Avvia au‐
tomaticamente il motore non appena
viene premuta la frizione. Un sensore
della batteria del veicolo assicura che un Autostop venga eseguito solo se
la batteria è sufficientemente carica per un riavvio.Attivazione
Il sistema Start-stop è disponibile non appena il motore viene avviato, il vei‐
colo parte e le condizioni riportate nel
seguito di questa sezione sono sod‐
disfatte.
Disattivazione
Disattivare il sistema Start-stop ma‐
nualmente premendo il pulsante eco.
La disattivazione è indicata dallo spe‐ gnimento del LED sul pulsante.
Autostop
Se il veicolo procede a bassa velocità o è fermo, attivare un Autostop come
segue:
■ premere il pedale della frizione
■ posizionare la leva in folle
■ rilasciare il pedale della frizione
Il motore verrà spento mentre l'ac‐
censione rimane attivata.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.

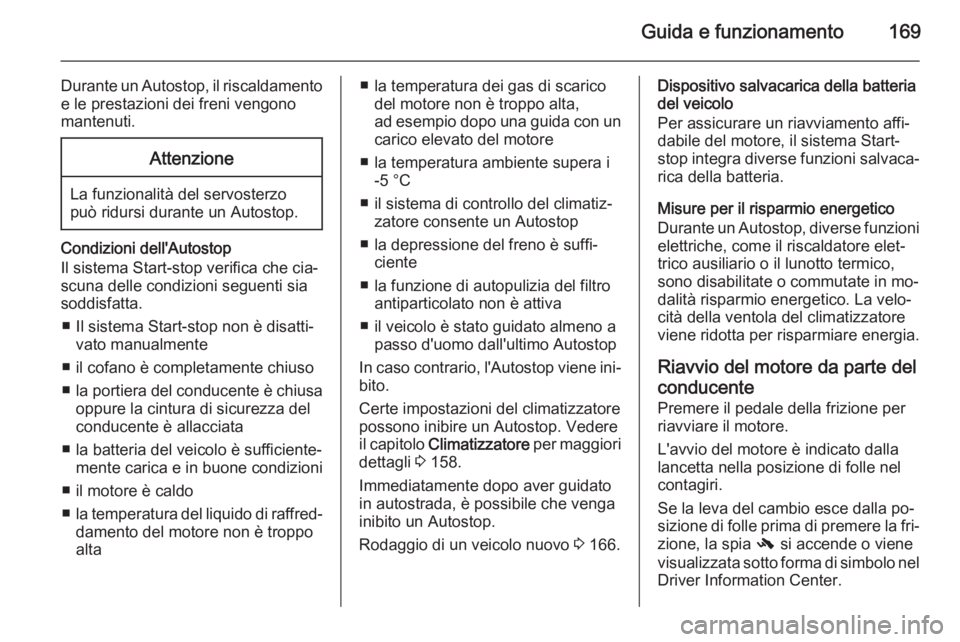

Guida e funzionamento169
Durante un Autostop, il riscaldamentoe le prestazioni dei freni vengono
mantenuti.Attenzione
La funzionalità del servosterzo
può ridursi durante un Autostop.
Condizioni dell'Autostop
Il sistema Start-stop verifica che cia‐
scuna delle condizioni seguenti sia
soddisfatta.
■ Il sistema Start-stop non è disatti‐ vato manualmente
■ il cofano è completamente chiuso
■ la portiera del conducente è chiusa
oppure la cintura di sicurezza del
conducente è allacciata
■ la batteria del veicolo è sufficiente‐ mente carica e in buone condizioni
■ il motore è caldo
■ la temperatura del liquido di raffred‐
damento del motore non è troppo
alta
■ la temperatura dei gas di scarico del motore non è troppo alta,
ad esempio dopo una guida con un carico elevato del motore
■ la temperatura ambiente supera i -5 °C
■ il sistema di controllo del climatiz‐ zatore consente un Autostop
■ la depressione del freno è suffi‐ ciente
■ la funzione di autopulizia del filtro antiparticolato non è attiva
■ il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Autostop
In caso contrario, l'Autostop viene ini‐
bito.
Certe impostazioni del climatizzatore
possono inibire un Autostop. Vedere
il capitolo Climatizzatore per maggiori
dettagli 3 158.
Immediatamente dopo aver guidato
in autostrada, è possibile che venga
inibito un Autostop.
Rodaggio di un veicolo nuovo 3 166.Dispositivo salvacarica della batteria
del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐
rica della batteria.
Misure per il risparmio energetico Durante un Autostop, diverse funzioni elettriche, come il riscaldatore elet‐
trico ausiliario o il lunotto termico,
sono disabilitate o commutate in mo‐
dalità risparmio energetico. La velo‐
cità della ventola del climatizzatore
viene ridotta per risparmiare energia.
Riavvio del motore da parte del
conducente Premere il pedale della frizione per
riavviare il motore.
L'avvio del motore è indicato dalla lancetta nella posizione di folle nel
contagiri.
Se la leva del cambio esce dalla po‐
sizione di folle prima di premere la fri‐
zione, la spia - si accende o viene
visualizzata sotto forma di simbolo nel Driver Information Center.

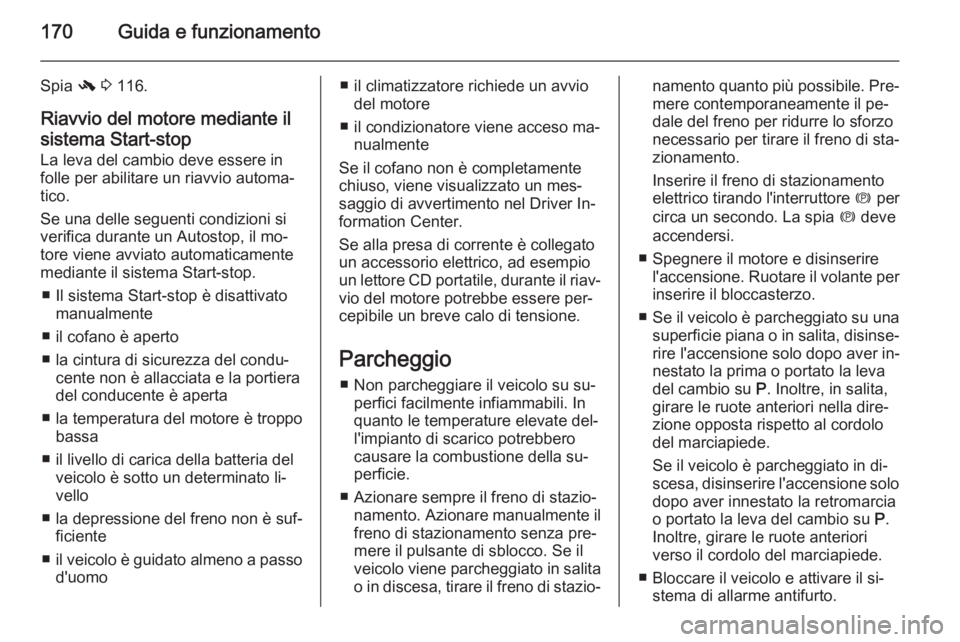

170Guida e funzionamento
Spia - 3 116.
Riavvio del motore mediante il
sistema Start-stop
La leva del cambio deve essere in
folle per abilitare un riavvio automa‐
tico.
Se una delle seguenti condizioni si
verifica durante un Autostop, il mo‐
tore viene avviato automaticamente
mediante il sistema Start-stop.
■ Il sistema Start-stop è disattivato manualmente
■ il cofano è aperto
■ la cintura di sicurezza del condu‐ cente non è allacciata e la portiera
del conducente è aperta
■ la temperatura del motore è troppo bassa
■ il livello di carica della batteria del veicolo è sotto un determinato li‐
vello
■ la depressione del freno non è suf‐ ficiente
■ il veicolo è guidato almeno a passo
d'uomo■ il climatizzatore richiede un avvio del motore
■ il condizionatore viene acceso ma‐ nualmente
Se il cofano non è completamente
chiuso, viene visualizzato un mes‐
saggio di avvertimento nel Driver In‐
formation Center.
Se alla presa di corrente è collegato
un accessorio elettrico, ad esempio
un lettore CD portatile, durante il riav‐
vio del motore potrebbe essere per‐
cepibile un breve calo di tensione.
Parcheggio ■ Non parcheggiare il veicolo su su‐ perfici facilmente infiammabili. In
quanto le temperature elevate del‐
l'impianto di scarico potrebbero
causare la combustione della su‐
perficie.
■ Azionare sempre il freno di stazio‐ namento. Azionare manualmente il
freno di stazionamento senza pre‐
mere il pulsante di sblocco. Se il
veicolo viene parcheggiato in salita o in discesa, tirare il freno di stazio‐namento quanto più possibile. Pre‐
mere contemporaneamente il pe‐
dale del freno per ridurre lo sforzo
necessario per tirare il freno di sta‐
zionamento.
Inserire il freno di stazionamento
elettrico tirando l'interruttore m per
circa un secondo. La spia m deve
accendersi.
■ Spegnere il motore e disinserire l'accensione. Ruotare il volante per
inserire il bloccasterzo.
■ Se il veicolo è parcheggiato su una
superficie piana o in salita, disinse‐
rire l'accensione solo dopo aver in‐
nestato la prima o portato la leva
del cambio su P. Inoltre, in salita,
girare le ruote anteriori nella dire‐
zione opposta rispetto al cordolo
del marciapiede.
Se il veicolo è parcheggiato in di‐
scesa, disinserire l'accensione solo dopo aver innestato la retromarciao portato la leva del cambio su P.
Inoltre, girare le ruote anteriori
verso il cordolo del marciapiede.
■ Bloccare il veicolo e attivare il si‐ stema di allarme antifurto.

Guida e funzionamento171
Avviso
In caso di problemi durante l'attiva‐
zione dell'airbag, il motore si spegne automaticamente se il veicolo si ar‐resta entro un certo periodo di
tempo.Gas di scarico
Gas di scarico del motore9 Pericolo
I gas di scarico del motore conten‐
gono monossido di carbonio, che
è tossico, ma incolore e inodore e
può essere letale se inalato.
Se i fumi di scarico penetrano nel‐ l'abitacolo, aprire i finestrini. Rivol‐
gersi ad un'officina per eliminare la causa del guasto.
Evitare di viaggiare con il vano di
carico aperto, in quanto i gas di
scarico potrebbero entrare nell'a‐
bitacolo.
Filtro antiparticolato
Il filtro antiparticolato previsto per le
motorizzazioni diesel separa le peri‐
colose particelle di fuliggine dal gas di scarico. Il sistema è corredato di una
funzione autopulente che si attiva au‐ tomaticamente durante la marcia
senza ulteriori notifiche. Il filtro viene
pulito periodicamente bruciando ad
alta temperatura le particelle di fulig‐
gine. Questo processo avviene auto‐ maticamente in determinate condi‐
zioni preimpostate e può richiedere
fino a 25 minuti. In genere occorrono
da 7 a 12 minuti. La funzione
Autostop non è disponibile e il con‐
sumo di carburante può essere più
elevato in questo periodo. L'emis‐
sione di odori e fumo nel corso di tale
procedimento è un fenomeno nor‐
male.

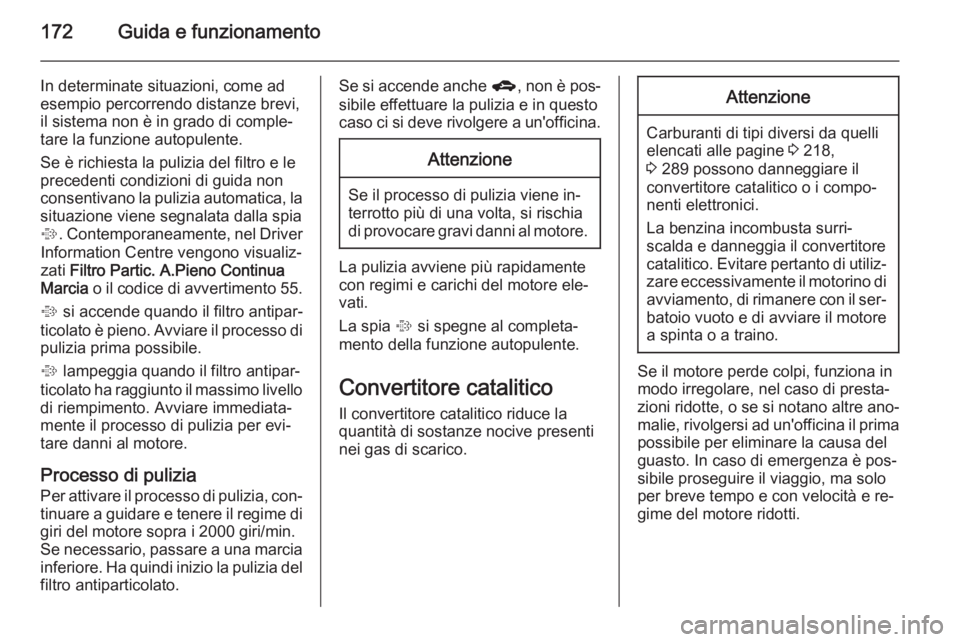

172Guida e funzionamento
In determinate situazioni, come ad
esempio percorrendo distanze brevi,
il sistema non è in grado di comple‐
tare la funzione autopulente.
Se è richiesta la pulizia del filtro e le
precedenti condizioni di guida non
consentivano la pulizia automatica, la situazione viene segnalata dalla spia
% . Contemporaneamente, nel Driver
Information Centre vengono visualiz‐
zati Filtro Partic. A.Pieno Continua
Marcia o il codice di avvertimento 55 .
% si accende quando il filtro antipar‐
ticolato è pieno. Avviare il processo di
pulizia prima possibile.
% lampeggia quando il filtro antipar‐
ticolato ha raggiunto il massimo livello di riempimento. Avviare immediata‐
mente il processo di pulizia per evi‐
tare danni al motore.
Processo di pulizia Per attivare il processo di pulizia, con‐tinuare a guidare e tenere il regime di
giri del motore sopra i 2000 giri/min. Se necessario, passare a una marcia inferiore. Ha quindi inizio la pulizia del filtro antiparticolato.Se si accende anche g, non è pos‐
sibile effettuare la pulizia e in questo
caso ci si deve rivolgere a un'officina.Attenzione
Se il processo di pulizia viene in‐
terrotto più di una volta, si rischia
di provocare gravi danni al motore.
La pulizia avviene più rapidamente
con regimi e carichi del motore ele‐
vati.
La spia % si spegne al completa‐
mento della funzione autopulente.
Convertitore catalitico Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.
Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 218,
3 289 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐ zare eccessivamente il motorino di
avviamento, di rimanere con il ser‐ batoio vuoto e di avviare il motorea spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre ano‐
malie, rivolgersi ad un'officina il prima possibile per eliminare la causa del
guasto. In caso di emergenza è pos‐
sibile proseguire il viaggio, ma solo
per breve tempo e con velocità e re‐
gime del motore ridotti.

Guida e funzionamento173AdBlueInformazioni generali
La riduzione catalitica selettiva
(BlueInjection) è un metodo per ri‐
durre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si ot‐
tiene iniettando liquido per impianto di
scarico diesel (DEF) nell'impianto di
scarico.
La designazione del DEF utilizzato è
AdBlue Ⓡ1)
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione
delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Avvisi di livello Il consumo di AdBlue è di circa
0,7 litri per 1.000 km e dipende dal
comportamento di guida.
Se il livello di AdBlue scende sotto un
certo valore, un avviso di livello
Gamma addit. emissioni: 2400 km
verrà visualizzato nel Driver Informa‐ tion Centre (DIC).
Si deve effettuare subito il riforni‐
mento con almeno 5 litri di AdBlue.
La guida è possibile senza alcuna li‐
mitazione.
Se il rifornimento di AdBlue non viene
effettuato entro un certa distanza, nel DIC verranno visualizzati altri avvisi di livello in base al livello corrente di
AdBlue. Gli avvisi annunciano limita‐
zioni, partendo con limitazioni della
1) Marchio registrato della VDA (Verband der Automobilindustrie e.V.)

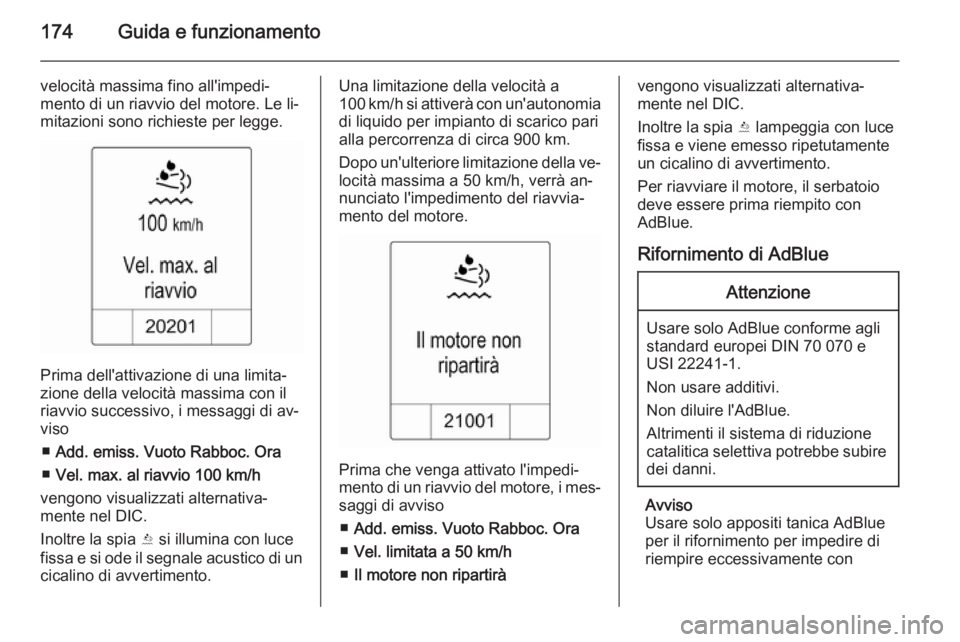

174Guida e funzionamento
velocità massima fino all'impedi‐
mento di un riavvio del motore. Le li‐
mitazioni sono richieste per legge.
Prima dell'attivazione di una limita‐
zione della velocità massima con il
riavvio successivo, i messaggi di av‐ viso
■ Add. emiss. Vuoto Rabboc. Ora
■ Vel. max. al riavvio 100 km/h
vengono visualizzati alternativa‐
mente nel DIC.
Inoltre la spia Y si illumina con luce
fissa e si ode il segnale acustico di un
cicalino di avvertimento.
Una limitazione della velocità a
100 km/h si attiverà con un'autonomia di liquido per impianto di scarico pari
alla percorrenza di circa 900 km.
Dopo un'ulteriore limitazione della ve‐
locità massima a 50 km/h, verrà an‐
nunciato l'impedimento del riavvia‐
mento del motore.
Prima che venga attivato l'impedi‐
mento di un riavvio del motore, i mes‐
saggi di avviso
■ Add. emiss. Vuoto Rabboc. Ora
■ Vel. limitata a 50 km/h
■ Il motore non ripartirà
vengono visualizzati alternativa‐
mente nel DIC.
Inoltre la spia Y lampeggia con luce
fissa e viene emesso ripetutamente
un cicalino di avvertimento.
Per riavviare il motore, il serbatoio
deve essere prima riempito con
AdBlue.
Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Usare solo appositi tanica AdBlue
per il rifornimento per impedire di riempire eccessivamente con
