2014.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

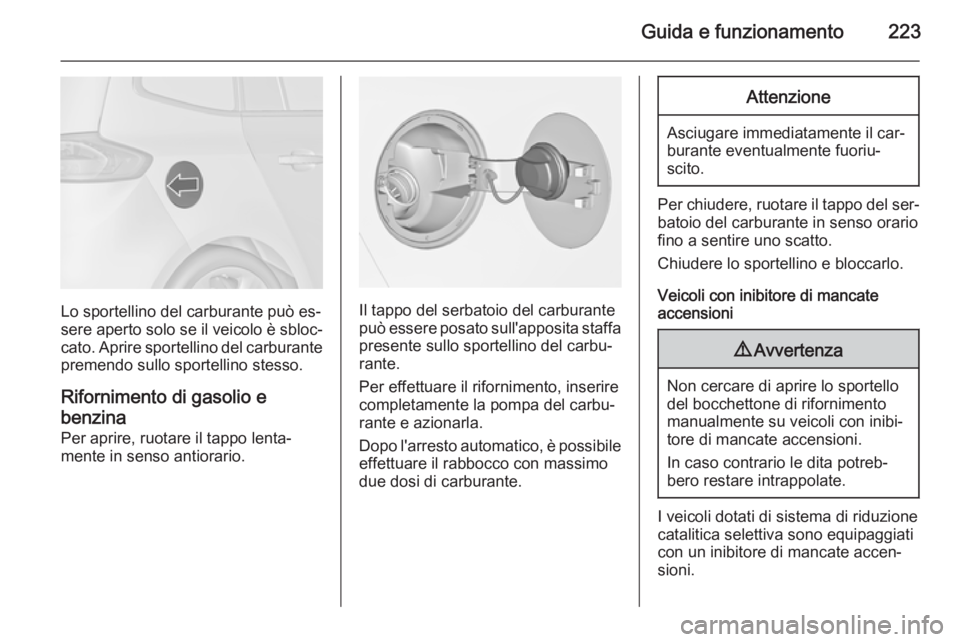

Guida e funzionamento223
Lo sportellino del carburante può es‐
sere aperto solo se il veicolo è sbloc‐
cato. Aprire sportellino del carburante
premendo sullo sportellino stesso.
Rifornimento di gasolio e
benzina
Per aprire, ruotare il tappo lenta‐
mente in senso antiorario.Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐
rante e azionarla.
Dopo l'arresto automatico, è possibile
effettuare il rabbocco con massimo
due dosi di carburante.
Attenzione
Asciugare immediatamente il car‐
burante eventualmente fuoriu‐
scito.
Per chiudere, ruotare il tappo del ser‐ batoio del carburante in senso orario
fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Veicoli con inibitore di mancate
accensioni
9 Avvertenza
Non cercare di aprire lo sportello
del bocchettone di rifornimento
manualmente su veicoli con inibi‐
tore di mancate accensioni.
In caso contrario le dita potreb‐
bero restare intrappolate.
I veicoli dotati di sistema di riduzione
catalitica selettiva sono equipaggiati
con un inibitore di mancate accen‐ sioni.

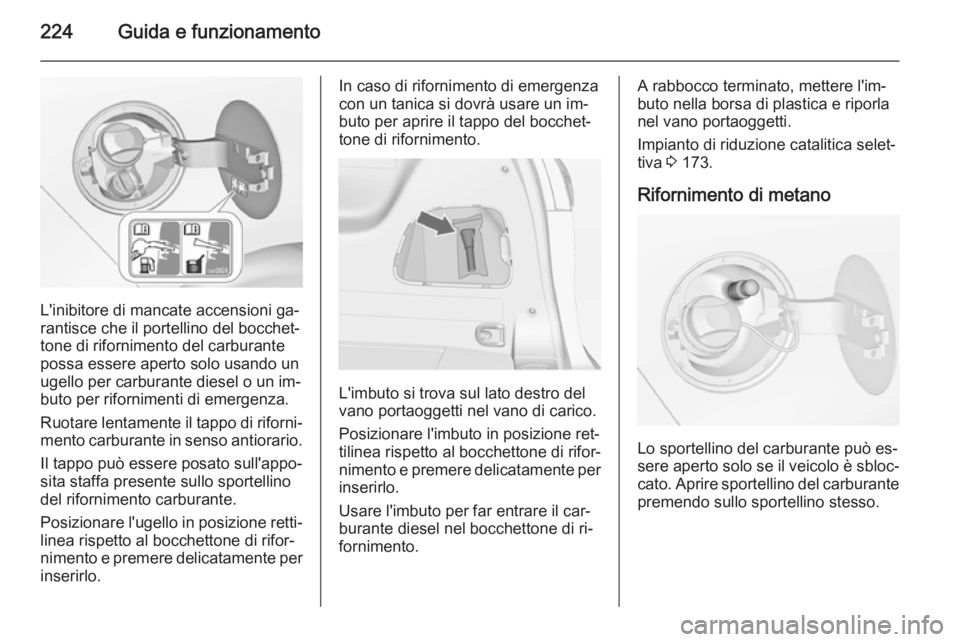

224Guida e funzionamento
L'inibitore di mancate accensioni ga‐
rantisce che il portellino del bocchet‐
tone di rifornimento del carburante possa essere aperto solo usando un
ugello per carburante diesel o un im‐
buto per rifornimenti di emergenza.
Ruotare lentamente il tappo di riforni‐
mento carburante in senso antiorario.
Il tappo può essere posato sull'appo‐
sita staffa presente sullo sportellino
del rifornimento carburante.
Posizionare l'ugello in posizione retti‐ linea rispetto al bocchettone di rifor‐
nimento e premere delicatamente per
inserirlo.
In caso di rifornimento di emergenza
con un tanica si dovrà usare un im‐
buto per aprire il tappo del bocchet‐
tone di rifornimento.
L'imbuto si trova sul lato destro del
vano portaoggetti nel vano di carico.
Posizionare l'imbuto in posizione ret‐tilinea rispetto al bocchettone di rifor‐
nimento e premere delicatamente per
inserirlo.
Usare l'imbuto per far entrare il car‐
burante diesel nel bocchettone di ri‐
fornimento.
A rabbocco terminato, mettere l'im‐ buto nella borsa di plastica e riporla nel vano portaoggetti.
Impianto di riduzione catalitica selet‐
tiva 3 173.
Rifornimento di metano
Lo sportellino del carburante può es‐
sere aperto solo se il veicolo è sbloc‐
cato. Aprire sportellino del carburante
premendo sullo sportellino stesso.

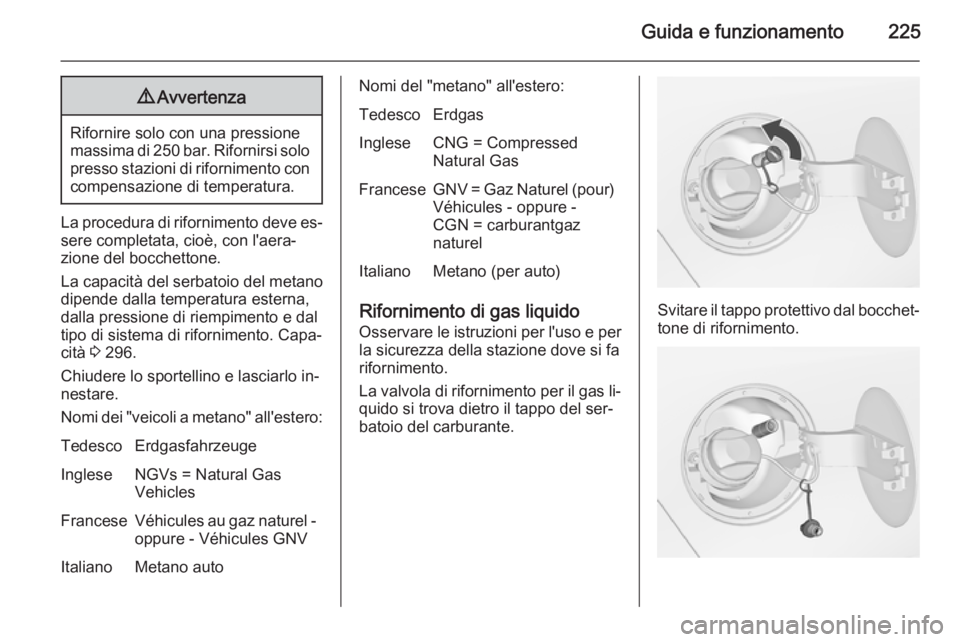

Guida e funzionamento2259Avvertenza
Rifornire solo con una pressione
massima di 250 bar. Rifornirsi solo presso stazioni di rifornimento con compensazione di temperatura.
La procedura di rifornimento deve es‐
sere completata, cioè, con l'aera‐
zione del bocchettone.
La capacità del serbatoio del metano
dipende dalla temperatura esterna, dalla pressione di riempimento e dal
tipo di sistema di rifornimento. Capa‐
cità 3 296.
Chiudere lo sportellino e lasciarlo in‐
nestare.
Nomi dei "veicoli a metano" all'estero:
TedescoErdgasfahrzeugeIngleseNGVs = Natural Gas
VehiclesFranceseVéhicules au gaz naturel - oppure - Véhicules GNVItalianoMetano autoNomi del "metano" all'estero:TedescoErdgasIngleseCNG = Compressed
Natural GasFranceseGNV = Gaz Naturel (pour) Véhicules - oppure -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Rifornimento di gas liquido
Osservare le istruzioni per l'uso e per
la sicurezza della stazione dove si fa
rifornimento.
La valvola di rifornimento per il gas li‐ quido si trova dietro il tappo del ser‐
batoio del carburante.Svitare il tappo protettivo dal bocchet‐
tone di rifornimento.

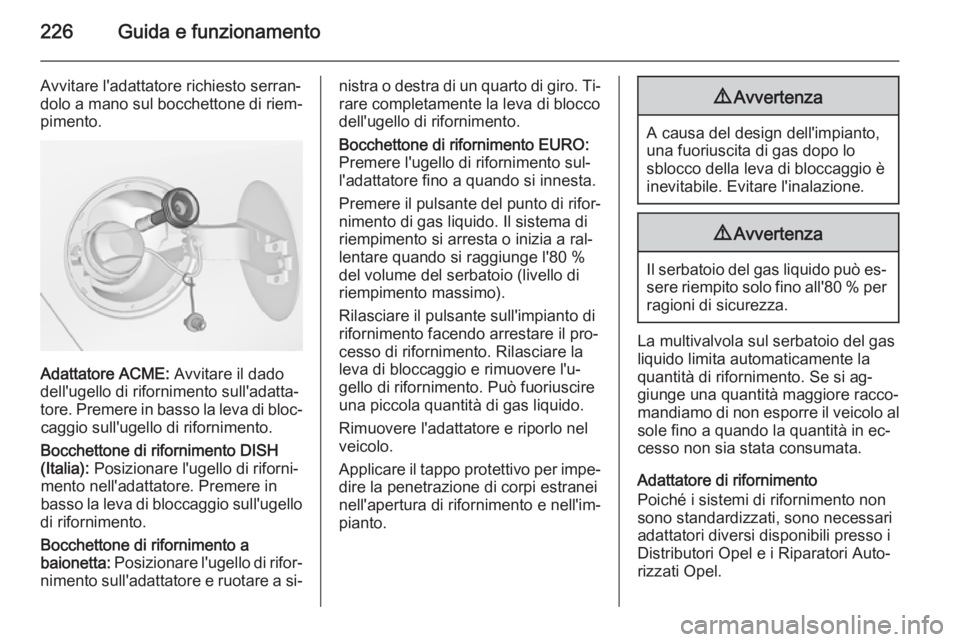

226Guida e funzionamento
Avvitare l'adattatore richiesto serran‐
dolo a mano sul bocchettone di riem‐
pimento.
Adattatore ACME: Avvitare il dado
dell'ugello di rifornimento sull'adatta‐ tore. Premere in basso la leva di bloc‐ caggio sull'ugello di rifornimento.
Bocchettone di rifornimento DISH
(Italia): Posizionare l'ugello di riforni‐
mento nell'adattatore. Premere in
basso la leva di bloccaggio sull'ugello
di rifornimento.
Bocchettone di rifornimento a
baionetta: Posizionare l'ugello di rifor‐
nimento sull'adattatore e ruotare a si‐
nistra o destra di un quarto di giro. Ti‐ rare completamente la leva di blocco
dell'ugello di rifornimento.
Bocchettone di rifornimento EURO:
Premere l'ugello di rifornimento sul‐ l'adattatore fino a quando si innesta.
Premere il pulsante del punto di rifor‐
nimento di gas liquido. Il sistema di
riempimento si arresta o inizia a ral‐ lentare quando si raggiunge l'80 %
del volume del serbatoio (livello di
riempimento massimo).
Rilasciare il pulsante sull'impianto di
rifornimento facendo arrestare il pro‐
cesso di rifornimento. Rilasciare la
leva di bloccaggio e rimuovere l'u‐
gello di rifornimento. Può fuoriuscire
una piccola quantità di gas liquido.
Rimuovere l'adattatore e riporlo nel
veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di rifornimento e nell'im‐
pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può es‐
sere riempito solo fino all'80 % per
ragioni di sicurezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si ag‐
giunge una quantità maggiore racco‐
mandiamo di non esporre il veicolo al sole fino a quando la quantità in ec‐
cesso non sia stata consumata.
Adattatore di rifornimento
Poiché i sistemi di rifornimento non
sono standardizzati, sono necessari
adattatori diversi disponibili presso i
Distributori Opel e i Riparatori Auto‐
rizzati Opel.

Guida e funzionamento227
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna
Adattatore DISH (Italia): Bosnia-Er‐
zegovina, Bulgaria, Danimarca, Esto‐ nia, Francia, Grecia, Italia, Croazia,
Lettonia, Lituania, Macedonia, Au‐
stria, Polonia, Portogallo, Romania,
Svezia, Svizzera, Serbia, Slovacchia,
Slovenia, Repubblica Ceca, Turchia,
Ucraina, Ungheria.
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del car‐
burante speciali.
Consumo di carburante -Emissioni di CO 2
Motori diesel e a benzina
Il consumo di carburante (combinato) del modello Opel Zafira va da 7,2 a
4,1 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 169 ai 109 g/km.
Per i valori specifici del proprio vei‐
colo, fare riferimento al Certificato di
Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.

228Guida e funzionamento
Motori a gas metano
Il consumo di gas (combinato) del
modello Opel Zafira è 5,6 kg/100km.
L'emissione di CO 2 (combinato) è di
129 g/km.
Per i valori specifici del proprio vei‐
colo, fare riferimento al Certificato di
Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali
I valori ufficiali di consumo carburante
e emissioni di CO
2 citati si riferiscono
al modello base europeo con dota‐
zione standard.
I dati di consumo carburante e di
emissione di CO
2 sono determinati in
base alla normativa
R (CE) n° 715/2007 (nella versione ri‐
spettivamente applicabile) tenendo in considerazione il peso del veicolo in
ordine di marcia, come specificato
dalla normativa.
I valori vengono fortini solo a scopo di
confronto tra diverse varianti di veicoli
e non devono essere presi a garanziadell'effettivo consumo di carburante
di un particolare veicolo. Dotazione
aggiuntiva può dar luogo a risultati
leggermente più alti rispetto ai valori
di consumo e di CO
2 dichiarati. Il con‐
sumo di carburante dipende inoltre
dallo stile di guida personale e dalle
condizioni della strada e del traffico.
Metano
Le informazioni sul consumo di car‐
burante sono state ottenute usando
come carburante di riferimento il me‐
tano G20 (densità metano
99 - 100 mol%) alle condizioni di
guida prescritte. Usando gas naturale
con densità del metano inferiori, il
consumo di carburante può differire dai valori specificati.Gancio rimorchio
Informazioni generali Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. I veicoli a metano richie‐
dono uno speciale dispositivo di
traino.
Per l'installazione dei dispositivi di
traino, rivolgersi ad un'officina. L'ope‐
razione potrebbe richiedere modifi‐
che a carico del sistema di raffredda‐ mento, degli scudi termici e di altre
apparecchiature.
La funzione di rilevamento di interru‐ zione delle lampadine per la luce di
arresto del rimorchio non può rilevare
un'interruzione parziale della lampa‐
dine, ad es. in caso di 4 lampadine da 5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐
dina da 5 Watt o nessuna.
Il montaggio del gancio di traino po‐
trebbe coprire l'apertura dell'occhiello
di traino. In questo caso usare il gan‐ cio di traino per il rimorchio. Tenere
sempre il gancio di traino nel veicolo.

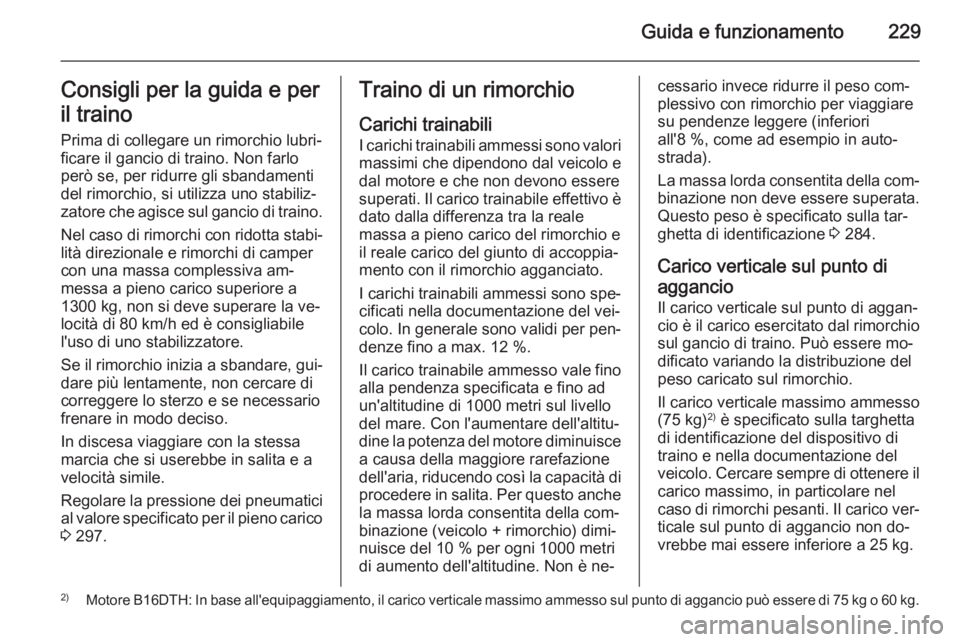

Guida e funzionamento229Consigli per la guida e per
il traino Prima di collegare un rimorchio lubri‐ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐
lità direzionale e rimorchi di camper
con una massa complessiva am‐
messa a pieno carico superiore a
1300 kg, non si deve superare la ve‐ locità di 80 km/h ed è consigliabile
l'uso di uno stabilizzatore.
Se il rimorchio inizia a sbandare, gui‐ dare più lentamente, non cercare dicorreggere lo sterzo e se necessariofrenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico 3 297.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono spe‐
cificati nella documentazione del vei‐
colo. In generale sono validi per pen‐
denze fino a max. 12 %.
Il carico trainabile ammesso vale fino
alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di
procedere in salita. Per questo anche
la massa lorda consentita della com‐
binazione (veicolo + rimorchio) dimi‐
nuisce del 10 % per ogni 1000 metri
di aumento dell'altitudine. Non è ne‐cessario invece ridurre il peso com‐
plessivo con rimorchio per viaggiare
su pendenze leggere (inferiori
all'8 %, come ad esempio in auto‐ strada).
La massa lorda consentita della com‐
binazione non deve essere superata. Questo peso è specificato sulla tar‐
ghetta di identificazione 3 284.
Carico verticale sul punto di
aggancio Il carico verticale sul punto di aggan‐cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere mo‐
dificato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) 2)
è specificato sulla targhetta
di identificazione del dispositivo di
traino e nella documentazione del
veicolo. Cercare sempre di ottenere il
carico massimo, in particolare nel
caso di rimorchi pesanti. Il carico ver‐ ticale sul punto di aggancio non do‐
vrebbe mai essere inferiore a 25 kg.2) Motore B16DTH: In base all'equipaggiamento, il carico verticale massimo ammesso sul punto di aggancio può essere di 75 kg o 60 kg.

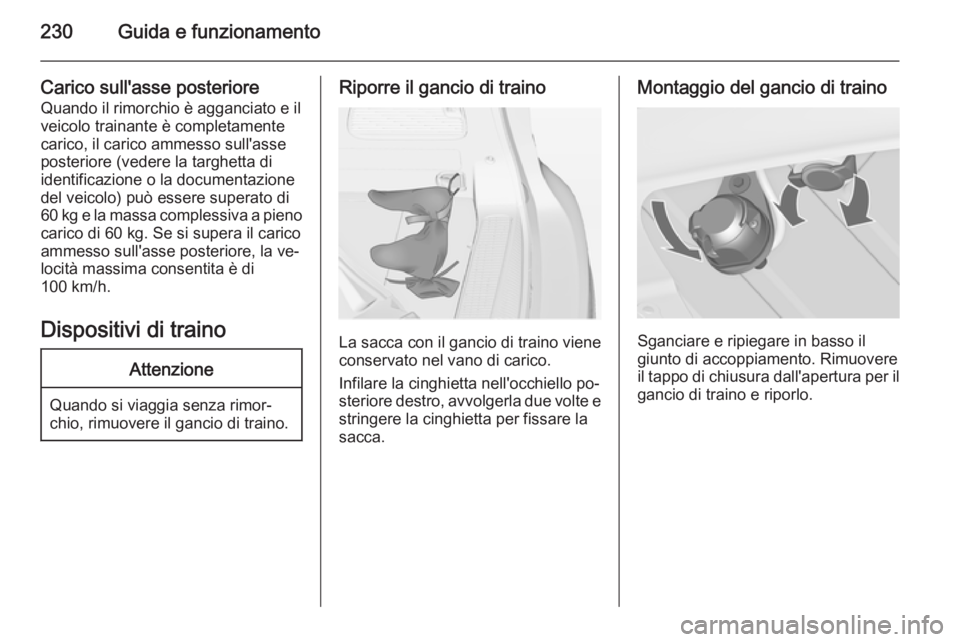

230Guida e funzionamento
Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente
carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
60 kg e la massa complessiva a pieno
carico di 60 kg. Se si supera il carico
ammesso sull'asse posteriore, la ve‐
locità massima consentita è di
100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
La sacca con il gancio di traino viene
conservato nel vano di carico.
Infilare la cinghietta nell'occhiello po‐
steriore destro, avvolgerla due volte e stringere la cinghietta per fissare la
sacca.
Montaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.
