2014.5 OPEL ZAFIRA C Kezelési útmutató (in Hungarian)

Ülések, biztonsági rendszerek63
ISOFIX biztonsági gyermekülés megengedett beszerelési lehetőségei
SúlycsoportMéretcsoportBeszerelésAz első
utasülésen
A második
üléssor
szélső
üléseinA második
üléssor
középső
ülésénA harmadik
üléssor
ülésein0: 10 kg-igEISO/R1XILXX0+: 13 kg-igEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXI: 9-től 18 kg-igDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXII csoport: 15-25 kg vagy kb.
3-7 éves korigXILXXIII csoport: 22-36 kg vagy kb.
6-12 éves korigXILXXIL=Megfelelő a "gépkocsitípus-függő", "korlátozott" vagy "féluniverzális" kategóriákba tartozó egyes ISOFIX
gyermekülések részére. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie az adott gépkocsitípushoz.IUF=Megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrefelé néző
gyermekülésekhez.X=Ebben a súlycsoportban ISOFIX gyermekülés használata nem engedélyezett.

64Ülések, biztonsági rendszerek
ISOFIX méretosztály és ülésfajtaA - ISO/F3=Előre néző gyermekülés a 9-től 18 kg-ig súlycsoportba tartozó nagyobb gyermekek részére.B - ISO/F2=Előre néző gyermekülés a 9-től 18 kg-ig súlycsoportba tartozó kisebb gyermekek részére.B1 - ISO/F2X=Előre néző gyermekülés a 9-től 18 kg-ig súlycsoportba tartozó kisebb gyermekek részére.C - ISO/R3=Hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó nagyobb gyermekek részére.D - ISO/R2=Hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részére.E - ISO/R1=Hátra néző gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részére.

Ülések, biztonsági rendszerek65ISOFIX gyermekülések
Rögzítse a gépkocsihoz jóváhagyott
ISOFIX gyermekülést az ISOFIX
rögzítőkeretekhez. A gépkocsi-
specifikus ISOFIX gyermekülések
beszerelési helyeit az IL betűkód jelzi
a táblázatban.
Az ISOFIX rögzítőkereteket a
háttámlán lévő címke jelzi.
Egy gyerekülés rögzítése előtt a
fejtámaszt állítsa 3 38 pozícióba.
Amikor ISOFIX rögzítéses
gyerekülést használ a második
üléssorban, javasoljuk, hogy állítsa be a megfelelő külső ülést a hátsó
pozíciótól számított harmadik
horonyba, az alapülésekre
vonatkozóan. A kagylóülésnek, ha
van, normál pozícióban kell állnia,
3 46.
Top-tether rögzítőszemek
A gyermekülések rögzítésére
szolgáló Top-tether rögzítőszemeket
a : szimbólum jelzi.Országra jellemző felszereléstől
függően, a jármű két vagy három
rözgítőszemmel rendelkezhet.
Az ISOFIX rögzítés mellett erősítse a
Top-Tether hevedert a Top-Tether
rögzítőszemekhez. A szalagnak a fejtámla két szára között kell
elhelyezkednie.
Az univerzális kategóriába tartozó ISOFIX gyermekülések beszerelési
helyeit az IUF betűkód jelzi a
táblázatban.

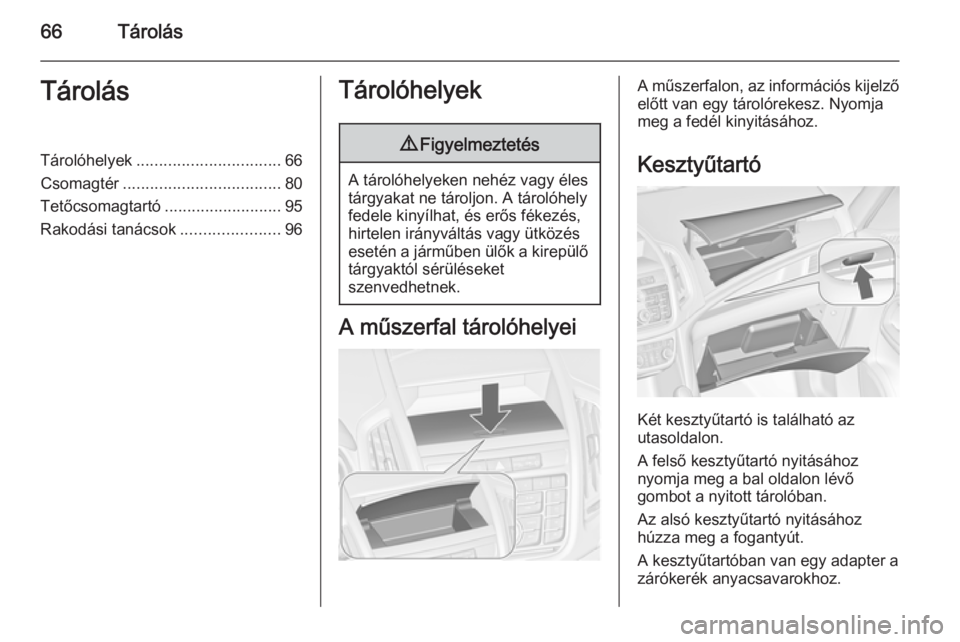

66TárolásTárolásTárolóhelyek................................ 66
Csomagtér ................................... 80
Tetőcsomagtartó ..........................95
Rakodási tanácsok ......................96Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
A műszerfal tárolóhelyei
A műszerfalon, az információs kijelző előtt van egy tárolórekesz. Nyomja
meg a fedél kinyitásához.
Kesztyűtartó
Két kesztyűtartó is található az
utasoldalon.
A felső kesztyűtartó nyitásához
nyomja meg a bal oldalon lévő
gombot a nyitott tárolóban.
Az alsó kesztyűtartó nyitásához
húzza meg a fogantyút.
A kesztyűtartóban van egy adapter a
zárókerék anyacsavarokhoz.

Tárolás67
Menet közben tartsa zárva a
kesztyűtartókat.
Pohártartók
Első pohártartó
A pohártartók a középkonzolban
találhatók az első ülések között.
Csúsztatható pohártartó aFlexConsole kartámaszban A pohártartó vezetősíneken
mozgatható a FlexConsole
kartámaszban, illetve el is távolítható
onnan.
Nyomja meg a fogantyút a pohártartó
előtt a csúsztatáshoz.
Kartámasz 3 44.
A pohártartó eltávolítása
Húzza meg a pohártartó előtti
fogantyút és távolítsa el azt
függőlegesen a konzolból.
A beszerelés az iménti művelet
lépéseinek fordított sorrendjében
történik.
Megjegyzés
A pohártartót az ábrán látható
irányban szerelje be. Ellenkező
esetben a pohártartó nem fog
megfelelő bepattanni.

68Tárolás
Hátsó pohártartó
További pohártartók találhatók a
harmadik sor ülései között.
Üvegtartó
Az első és hátsó ajtókon lévő
ajtózsebek üvegek tárolására vannak kialakítva.
Elülső tárolórekesz
Egy tárolórekesz a kormánykerék
mellett található.
Ajtópanel tárolórekesz
Az első ajtón kisebb zsebek
találhatók, pl. mobiltelefon számára.
Felső konzol
Nyomja meg a gombot a tárolódoboz
nyitásához.
A doboz tárolási kapacitása max.
0,2 kg.

Tárolás69Ülés alatti tárolórekeszTárolódoboz
Az utasülés alatt egy tárolódoboz
található. Csúsztassa ki a rolót a
doboz nyitásához vagy zárásához.
Maximális terhelés: 1,5 kg.
Ülés alatti fiók
Nyomja meg a nyílásban levő
gombot, és húzza ki a fiókot.
Maximális terhelés: 3 kg.
Becsukáshoz tolja vissza a helyére,
és rögzítse.
Tárolórekesz a
kartámaszban
Tárolórekesz az alapkartámaszban
A kartámasz konzol egy tárolórekeszt
tartalmaz. A nyitáshoz, csúsztassa
előre a kartámaszt.

70Tárolás
Tárolórekesz a FlexConsole
kartámaszban
Nyomja meg a gombot a kartámasz
tárolórekeszének kinyitásához.
A kartámasz mögött egy másik
tárolórekesz található. A nyitáshoz csúsztassa el a fedelet.
Középső konzol
tárolórekesz
Középkonzol
Ez a tárolórekesz apró tárgyak
tárolására használható.
A nyitáshoz csúsztassa hátra a
burkolatot.
Hátsó középkonzol
A FlexConsole hátsó részén egy
tárolófiók található. A nyitáshoz
húzza ki azt.
Figyelem!
Hamu és egyéb izzó dolog
tárolására ne használja.
