Nega vozila143
■ Za više informacija, pogledajteUputstvo za upotrebu.
■ U blizini akumulatora može biti prisutan eksplozivni gas.
Punjenje akumulatora vozila9 Opasnost
Prilikom punjenja akumulatora
obezbediti odgovarajuće
provetravanje. Postoji opasnost
od eksplozije usled stvaranja
gasova tokom procesa punjenja
akumulatora!
Startovanje pomoću kablova 3 166.
Zamena akumulatora vozila
Zamenu akumulatora vozila poveriti
servisu.
Filter dizel goriva
Kod svake zamene motornog ulja
ispustiti nataloženu vodu iz filtera
dizel goriva.
Postaviti posudu ispod kućišta filtera. Olabaviti nazubljeni vijak na donjem
delu filtera za približno jedan krug radi
ispuštanja vode.
Filter je ispražnjen čim poteče dizel
gorivo koje ne sadrži vodu. Pritegnuti
vijak.
Ako je vozilo izloženo otežanim
radnih uslovima, filter dizel goriva
češće kontrolisati.
Odzračivanje sistema dizel
goriva
U slučaju potpunog pražnjenja
rezervoara, biće potrebno
obezvazdušenje ili dreniranje sistema goriva.
Dopuniti gorivo, a zatim nastaviti na
sledeći način:
■ Davati kontakt (ključ u položaju M)
na po 5 sekundi.
■ Isključiti kontakt (ključ u položaju A)
na 3 sekunde.
■ Ponoviti ovaj postupak nekoliko puta.
■ Startovati motor (ključ u položaju D), a zatim isključiti (ključ
u položaju St).
Ako se motor ne može startovati,
potražiti pomoć servisa.
Startovanje motora 3 115.

144Nega vozilaZamena metlice brisača
Metlice brisača na
vetrobranskom staklu
Podići nosač brisača, pritisnuti
dugme kako bi otpustili metlicu
brisača i izvadili.
Postaviti novu metlicu brisača pod
malim uglom u odnosu na nosač
metlice brisača i pritiskati je dok se ne namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlice brisača na zadnjem
staklu Podići ručicu brisača, okrenuti metlicu
brisača i odvojiti.Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.

Nega vozila145Prednja svetla
Oboreno i dugo svetlo
1. Zaštitni poklopac skinuti okretanjem u suprotnom smeru
od smera kretanja kazaljke na
satu.
2. Izvaditi konektor snopa kablova. 3. Otkačiti držač i izvući sijalicu.
4. Zameniti sijalicu i postaviti držač, vodeći pri tom računa o pravilnompoložaju sijalice.
5. Instalirati konektor snopa kablova
i zaštitni poklopac.
Bočna svetla
1. Izvaditi držač sijalice iz kućišta svetla okretanjem suprotno smeru
kretanja kazaljke na satu.
2. Zameniti sijalicu.
3. Postaviti nosač sijalice u kućište svetla.
Svetla za maglu
Sijalici prednjih svetla za maglu možese pristupiti sa donje strane vozila.
1. Na levoj strani vozila, osloboditi držač i otvoriti pristupni poklopac.
Na desnoj strani vozila, ukloniti
vijke i držače da bi se skinuo
pristupni poklopac.
2. Izvaditi konektor snopa kablova. 3. Okrenuti držač sijalice suprotno smeru kretanja kazaljki na satu i
izvaditi sijalicu.

146Nega vozila
4. Zameniti sijalicu i namestiti držačsijalice.
5. Instalirati konektor snopa kablova
i pristupni poklopac.
Prednji pokazivači pravca
1. Izvaditi držač sijalice iz kućišta svetla okretanjem suprotno smeru
kretanja kazaljke na satu.
2. Zameniti sijalicu.
3. Postaviti nosač sijalice u kućište svetla.
Zadnja svetla
Stop svetlo, zadnji pokazivač
pravca i zadnja poziciona svetla
1. Izvaditi 3 vijka (pomoću alata isporučenog uz vozilo).
2. Pažljivo povući sklop svetla iz osiguravajućih ušica sa spoljašnjestrane i izvaditi ga.
3. Rotirati držač sijalice suprotno smeru kretanja kazaljke na satu
da bi se odvojio od sklopa svetla.
4. Zameniti sijalicu.
5. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatimrotirati u smeru kretanja kazaljke
na satu za zabravljivanje.
6. Proveriti da je snop kablova dobro
postavljen.

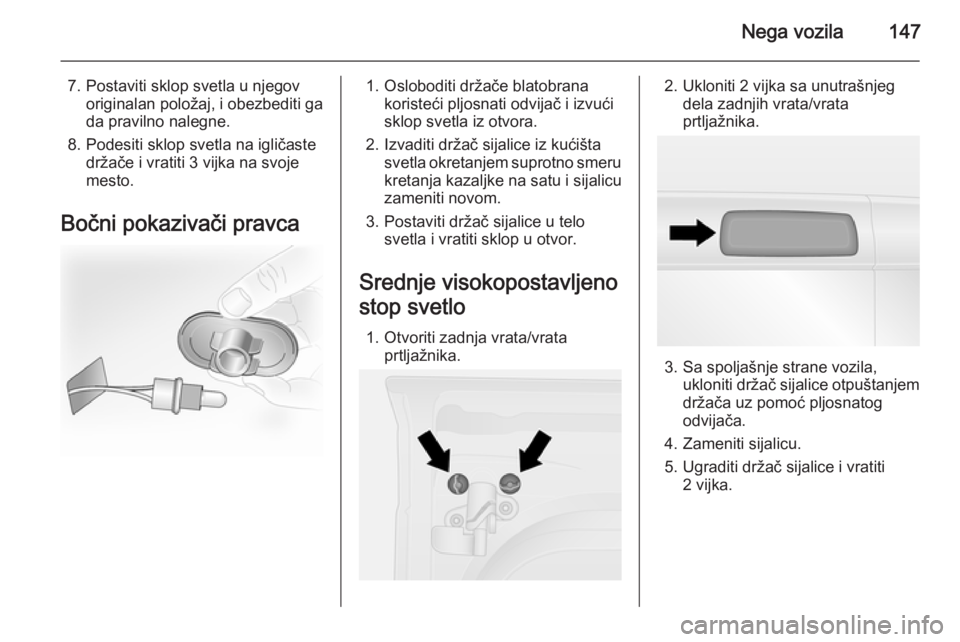

Nega vozila147
7. Postaviti sklop svetla u njegovoriginalan položaj, i obezbediti ga
da pravilno nalegne.
8. Podesiti sklop svetla na igličaste držače i vratiti 3 vijka na svoje
mesto.
Bočni pokazivači pravca1. Osloboditi držače blatobrana koristeći pljosnati odvijač i izvući
sklop svetla iz otvora.
2. Izvaditi držač sijalice iz kućišta svetla okretanjem suprotno smeru
kretanja kazaljke na satu i sijalicu
zameniti novom.
3. Postaviti držač sijalice u telo svetla i vratiti sklop u otvor.
Srednje visokopostavljeno
stop svetlo
1. Otvoriti zadnja vrata/vrata prtljažnika.2. Ukloniti 2 vijka sa unutrašnjeg dela zadnjih vrata/vrata
prtljažnika.
3. Sa spoljašnje strane vozila, ukloniti držač sijalice otpuštanjem
držača uz pomoć pljosnatog
odvijača.
4. Zameniti sijalicu.
5. Ugraditi držač sijalice i vratiti 2 vijka.

148Nega vozilaSvetlo za hod unazad
1. Izvaditi 2 vijka (pomoću alataisporučenog uz vozilo), a zatim
izvaditi sklop svetla.
2. Rotirati kućište sijalice suprotno kretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
3. Zameniti donju sijalicu.
4. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatim
rotirati u smeru kretanja kazaljke
na satu za zabravljivanje.
5. Montirati sklop svetla sa 2 vijka.
Svetlo registarske tablice
1. Skinuti svetlo koristeći pljosnati odvijač.
2. Skinuti sočiva.
3. Zameniti sijalicu.
4. Ugraditi sočiva i vratiti svetlo u kućište.
Zadnje svetlo za maglu
1. Izvaditi 2 vijka (pomoću alataisporučenog uz vozilo), a zatim
izvaditi sklop svetla.
2. Rotirati kućište sijalice suprotno kretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
3. Zameniti gornju sijalicu.
4. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatim
rotirati u smeru kretanja kazaljke
na satu za zabravljivanje.
5. Montirati sklop svetla sa 2 vijka.

Nega vozila149Osvetljavanje kabinePrednja i zadnja svetla kabine
1. Skinuti sklop sočiva koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Ugraditi sklop svetla.
Svetla prtljažnog prostora
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Ukloniti zadnji poklopac na sklopu
svetla.
3. Zameniti sijalicu.
4. Ugraditi zadnji poklopac i sklop lampe.
Osvetljenje kasete za rukavice Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table
Zamenu sijalica obaviti u servisu.

150Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorelom.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača. Unutar kutije sa
osiguračima nalazi se prostor za
smeštaj rezervnih osigurača.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu za upotrebu
primenjivi za vaše vozilo. Pogledajte nalepnicu na kutiji sa osiguračima,
gde je postavljena.
Izvlakač osigurača
