2014.5 OPEL VIVARO B Uporabniški priročnik

Ogrevanje, prezračevanje, hlajenje103
Pri izbiri najnižje temperature deluje
klimatska naprava z največjim
možnim hlajenjem.
Pri izbiri najvišje temperature deluje
klimatska naprava z največjim
možnim ogrevanjem.
Sušenje in odmrzovanje stekel ■ Pritisnite gumb Ê. Pri vključeni
funkciji sveti LED dioda v gumbu.
■ Temperatura, porazdelitev zraka in
hlajenje se uravnavajo samodejno
in ventilator deluje z najvišjo
stopnjo.
■ Ogrevano zadnje steklo Ü se
vključi samodejno 3 40.
Vrnitev v način Samodejno: Pritisnite
tipko Ê ali AUTO .
Opomba
Sušenje in odmrzovanje stekel lahko začasno prekine funkcijo Autostop.
Sistem Stop-start 3 116.
Ročne nastavitve
Ročno spreminjanje katere koli od
naslednjih nastavitev izključi
samodejno delovanje:Hitrost ventilatorja Z
Nastavite želen pritok zraka ročno s stikalom ventilatorja.
Z izklopom ventilatorja se izključi tudi
hladilni kompresor klimatske
naprave.
Vrnitev na samodejno delovanje:
Pritisnite tipko AUTO.
Porazdelitev zraka M
Pritisnite gumb za želeno nastavitev.
Pri vključeni funkciji sveti LED dioda v
gumbu.R=na vetrobransko steklo in
sprednja stranska stekla.M=v predel glave.S=v predel nog.
Za kombinacije nastavitev pritisnite
dva gumba, dokler ne zasvetita obe
LED diodi.
Vrnitev na samodejno delovanje:
Pritisnite tipko AUTO.
Hlajenje AC
Z gumbom AC vključite ali izključite
hlajenje. Ko izključite hlajenje, sveti
LED dioda v gumbu.
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura nad
specifičnim nivojem. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Opomba
Če je izbran način ECO, se zmanjša učinkovitost klimatske naprave
3 111.
Če hlajenje ali sušenje zraka ni
potrebno, klimatsko napravo
izključite: s tem je nižja poraba goriva.
Vrnitev na samodejno delovanje:
Pritisnite tipko AUTO.
Notranje kroženje zraka u
Z gumbom u vključite ali izključite
ročni način za obtok zraka. Pri
vključeni funkciji sveti LED dioda v
gumbu.

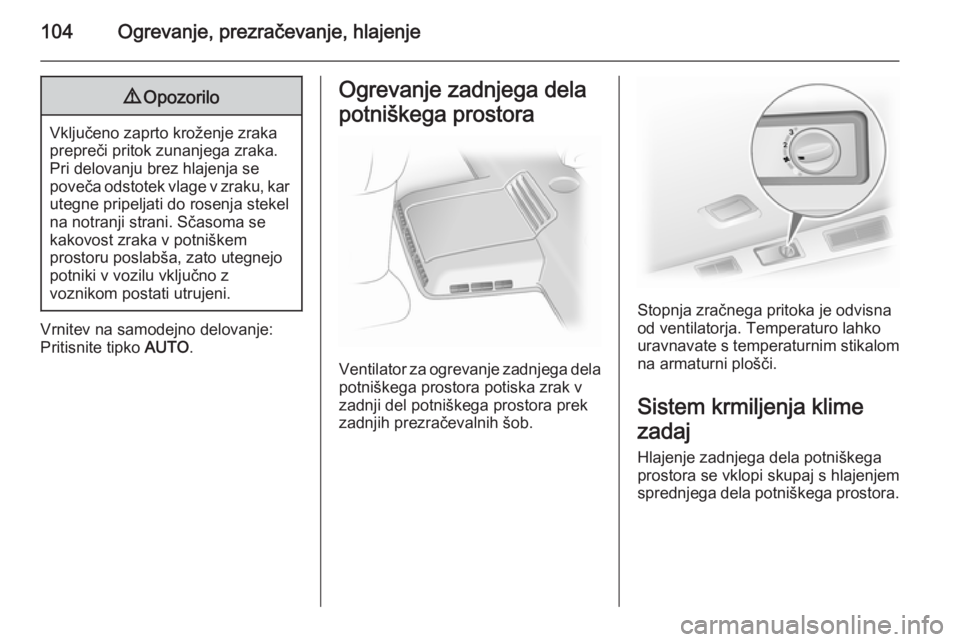

104Ogrevanje, prezračevanje, hlajenje9Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel
na notranji strani. Sčasoma se
kakovost zraka v potniškem
prostoru poslabša, zato utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
Vrnitev na samodejno delovanje:
Pritisnite tipko AUTO.
Ogrevanje zadnjega dela
potniškega prostora
Ventilator za ogrevanje zadnjega dela potniškega prostora potiska zrak vzadnji del potniškega prostora prek
zadnjih prezračevalnih šob.
Stopnja zračnega pritoka je odvisna
od ventilatorja. Temperaturo lahko
uravnavate s temperaturnim stikalom na armaturni plošči.
Sistem krmiljenja klime
zadaj
Hlajenje zadnjega dela potniškega prostora se vklopi skupaj s hlajenjem
sprednjega dela potniškega prostora.

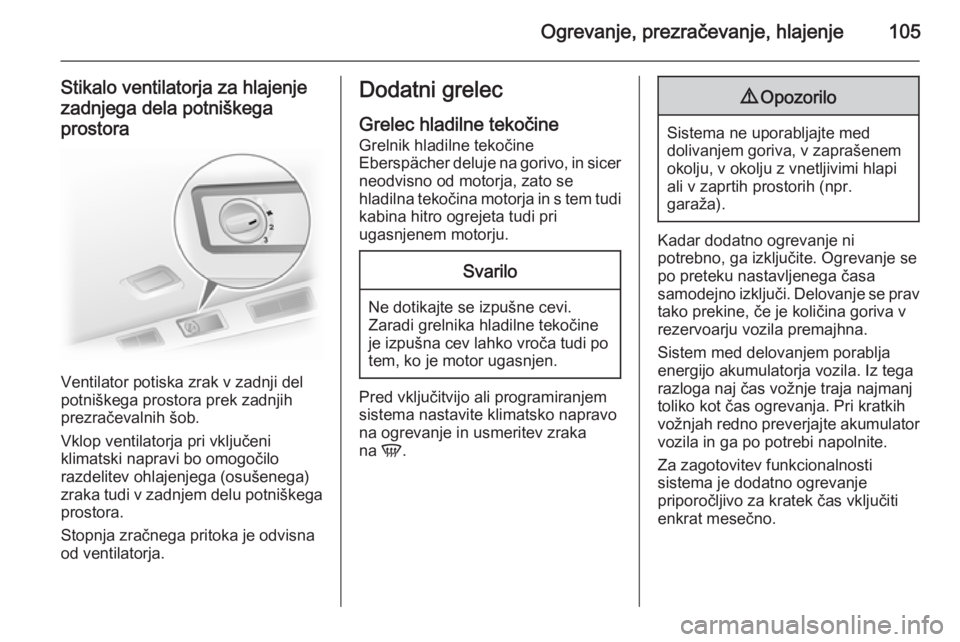

Ogrevanje, prezračevanje, hlajenje105
Stikalo ventilatorja za hlajenje
zadnjega dela potniškega
prostora
Ventilator potiska zrak v zadnji del
potniškega prostora prek zadnjih
prezračevalnih šob.
Vklop ventilatorja pri vključeni
klimatski napravi bo omogočilo
razdelitev ohlajenjega (osušenega)
zraka tudi v zadnjem delu potniškega
prostora.
Stopnja zračnega pritoka je odvisna
od ventilatorja.
Dodatni grelec
Grelec hladilne tekočine
Grelnik hladilne tekočine
Eberspächer deluje na gorivo, in sicer neodvisno od motorja, zato se
hladilna tekočina motorja in s tem tudi
kabina hitro ogrejeta tudi pri
ugasnjenem motorju.Svarilo
Ne dotikajte se izpušne cevi.
Zaradi grelnika hladilne tekočine
je izpušna cev lahko vroča tudi po tem, ko je motor ugasnjen.
Pred vključitvijo ali programiranjem
sistema nastavite klimatsko napravo
na ogrevanje in usmeritev zraka
na V.
9Opozorilo
Sistema ne uporabljajte med
dolivanjem goriva, v zaprašenem okolju, v okolju z vnetljivimi hlapi
ali v zaprtih prostorih (npr. garaža).
Kadar dodatno ogrevanje ni
potrebno, ga izključite. Ogrevanje se
po preteku nastavljenega časa
samodejno izključi. Delovanje se prav
tako prekine, če je količina goriva v
rezervoarju vozila premajhna.
Sistem med delovanjem porablja
energijo akumulatorja vozila. Iz tega
razloga naj čas vožnje traja najmanj
toliko kot čas ogrevanja. Pri kratkih
vožnjah redno preverjajte akumulator vozila in ga po potrebi napolnite.
Za zagotovitev funkcionalnosti
sistema je dodatno ogrevanje
priporočljivo za kratek čas vključiti
enkrat mesečno.

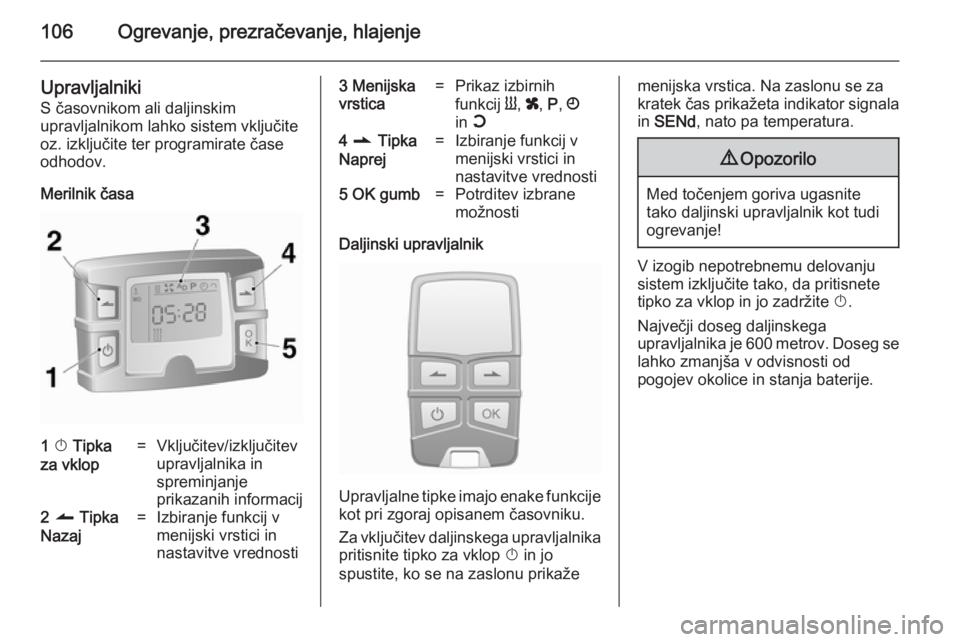

106Ogrevanje, prezračevanje, hlajenje
UpravljalnikiS časovnikom ali daljinskim
upravljalnikom lahko sistem vključite
oz. izključite ter programirate čase
odhodov.
Merilnik časa1 X Tipka
za vklop=Vključitev/izključitev
upravljalnika in
spreminjanje
prikazanih informacij2 q Tipka
Nazaj=Izbiranje funkcij v
menijski vrstici in
nastavitve vrednosti3 Menijska
vrstica=Prikaz izbirnih
funkcij Y, x , P , Ö
in Y4 r Tipka
Naprej=Izbiranje funkcij v
menijski vrstici in
nastavitve vrednosti5 OK gumb=Potrditev izbrane
možnosti
Daljinski upravljalnik
Upravljalne tipke imajo enake funkcije
kot pri zgoraj opisanem časovniku.
Za vključitev daljinskega upravljalnika
pritisnite tipko za vklop X in jo
spustite, ko se na zaslonu prikaže
menijska vrstica. Na zaslonu se za kratek čas prikažeta indikator signala
in SENd , nato pa temperatura.9Opozorilo
Med točenjem goriva ugasnite
tako daljinski upravljalnik kot tudi
ogrevanje!
V izogib nepotrebnemu delovanju
sistem izključite tako, da pritisnete
tipko za vklop in jo zadržite X.
Največji doseg daljinskega
upravljalnika je 600 metrov. Doseg se
lahko zmanjša v odvisnosti od
pogojev okolice in stanja baterije.

Ogrevanje, prezračevanje, hlajenje107
Namesto daljinskega upravljalnika
lahko za vključitev in izključitev
ogrevanja uporabite tudi tipko. S
pritiskom na to tipko se ogrevanje
vključi za 30 minut.
Menjava baterije
Baterijo daljinskega upravljalnika
zamenjajte, če se zmanjša doseg
delovanja ali če utripa simbol stanja
baterije.
Odprite pokrovček s kovancem in
zamenjajte baterijo (CR 2430 ali
enakovredna baterija). Pazite, da
boste novo baterijo pravilno vstavili s
pozitivnim polom ( <) na strani
pozitivnih kontaktov. Pokrovček spet
trdno namestite.
Iztrošene baterije odstranite v skladu
s predpisi o varovanju okolja.
Baterije in akumulatorji ne spadajo
med hišne odpadke. Odlagajte jih na
primerni reciklažni zbiralni točki.
Sporočila o napakah na daljinskem
upravljalniku
cobA=Slab signal -
spremenite položajconP=Ni signala - prestavite se
bližebALo=Iztrošena baterija -
zamenjajte baterijoErr=Sistemska napaka -
obrnite se na servisno
delavnicoAdd,
AddE=Sistem v načinu
konfiguracijeKonfiguracija daljinskega
upravljalnika
V primeru ponovnega priklopa
akumulatorja vozila sveti kontrolna
lučka na armaturni plošči in sistem
samodejno konfigurira meni
daljinskega upravljalnika. Če
kontrolna lučka utripa, pritisnite tipko
OK na daljinskem upravljalniku,
izberite Add ali AddE ter potrdite.
Konfigurirati je mogoče več daljinskih upravljalnikov. Pritisnite tipko, doklerkontrolna lučka ne začne utripati,
vključite daljinski upravljalnik, izberite
Add ter potrdite.
AddE posebej konfigurira trenutni
daljinski upravljalnik in blokira vse, ki
so bili konfigurirani pred tem. Add
konfigurira do 4 daljinske
upravljalnike, vendar je sistem
istočasno mogoče upravljati samo z
enim izmed njih.

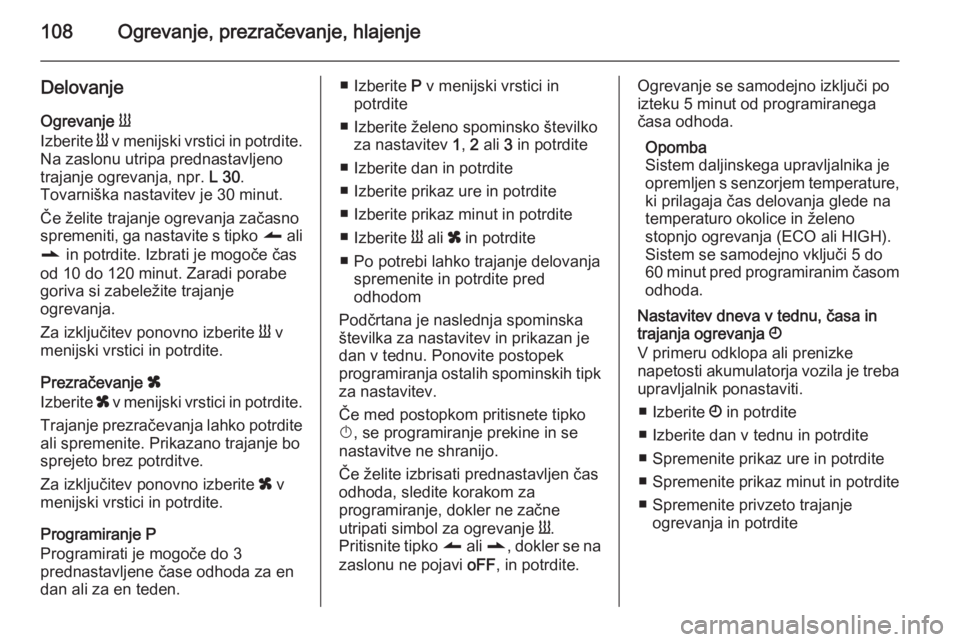

108Ogrevanje, prezračevanje, hlajenje
Delovanje
Ogrevanje Y
Izberite Y v menijski vrstici in potrdite.
Na zaslonu utripa prednastavljeno
trajanje ogrevanja, npr. L 30.
Tovarniška nastavitev je 30 minut.
Če želite trajanje ogrevanja začasno
spremeniti, ga nastavite s tipko q ali
r in potrdite. Izbrati je mogoče čas
od 10 do 120 minut. Zaradi porabe
goriva si zabeležite trajanje
ogrevanja.
Za izključitev ponovno izberite Y v
menijski vrstici in potrdite.
Prezračevanje x
Izberite x v menijski vrstici in potrdite.
Trajanje prezračevanja lahko potrdite ali spremenite. Prikazano trajanje bosprejeto brez potrditve.
Za izključitev ponovno izberite x v
menijski vrstici in potrdite.
Programiranje P
Programirati je mogoče do 3
prednastavljene čase odhoda za en
dan ali za en teden.■ Izberite P v menijski vrstici in
potrdite
■ Izberite želeno spominsko številko za nastavitev 1, 2 ali 3 in potrdite
■ Izberite dan in potrdite
■ Izberite prikaz ure in potrdite
■ Izberite prikaz minut in potrdite
■ Izberite Y ali x in potrdite
■ Po potrebi lahko trajanje delovanja spremenite in potrdite pred
odhodom
Podčrtana je naslednja spominska številka za nastavitev in prikazan je
dan v tednu. Ponovite postopek
programiranja ostalih spominskih tipk za nastavitev.
Če med postopkom pritisnete tipko
X , se programiranje prekine in se
nastavitve ne shranijo.
Če želite izbrisati prednastavljen čas
odhoda, sledite korakom za
programiranje, dokler ne začne
utripati simbol za ogrevanje Y.
Pritisnite tipko q ali r, dokler se na
zaslonu ne pojavi oFF, in potrdite.Ogrevanje se samodejno izključi po
izteku 5 minut od programiranega
časa odhoda.
Opomba
Sistem daljinskega upravljalnika je
opremljen s senzorjem temperature, ki prilagaja čas delovanja glede na
temperaturo okolice in želeno
stopnjo ogrevanja (ECO ali HIGH).
Sistem se samodejno vključi 5 do
60 minut pred programiranim časom
odhoda.
Nastavitev dneva v tednu, časa in
trajanja ogrevanja Ö
V primeru odklopa ali prenizke
napetosti akumulatorja vozila je treba
upravljalnik ponastaviti.
■ Izberite Ö in potrdite
■ Izberite dan v tednu in potrdite
■ Spremenite prikaz ure in potrdite
■ Spremenite prikaz minut in potrdite
■ Spremenite privzeto trajanje ogrevanja in potrdite

Ogrevanje, prezračevanje, hlajenje109
Stopnja ogrevanja Y
Stopnjo ogrevanja med
programiranimi časi odhoda lahko
nastavite po želji na ECO ali HIGH.
Izberite Y in potrdite. Na zaslonu
utripa ECO ali HIGH. Izberite
nastavitev s tipko q ali r in
potrdite.Prezračevalne šobe
Nastavljive prezračevalne
šobe Pri vključenem hlajenju
(kompresorju) mora biti odprta vsaj
ena prezračevalna šoba, da bi ne
prišlo zaradi statike zraka do
zaledenitve izparilnika.
Sredinske prezračevalne šobe
Za odpiranje ali zapiranje sredinskih
prezračevalnih šob in neposreden dotok zraka, nagnite rebra
prezračevalnih šob navzgor ali
navzdol ali obrnite nastavljalnik na levo ali na desno.
Stranske prezračevalne šobe
Za odpiranje ali zapiranje stranskih
prezračevalnih šob nagnite rebra
navzgor ali navzdol.
Smer pritoka zraka nastavite z
vrtenjem šob.
Odvisno od položaja temperaturnega
stikala bo skozi stranske šobe
pritekajoč zrak ogret ali neogret.

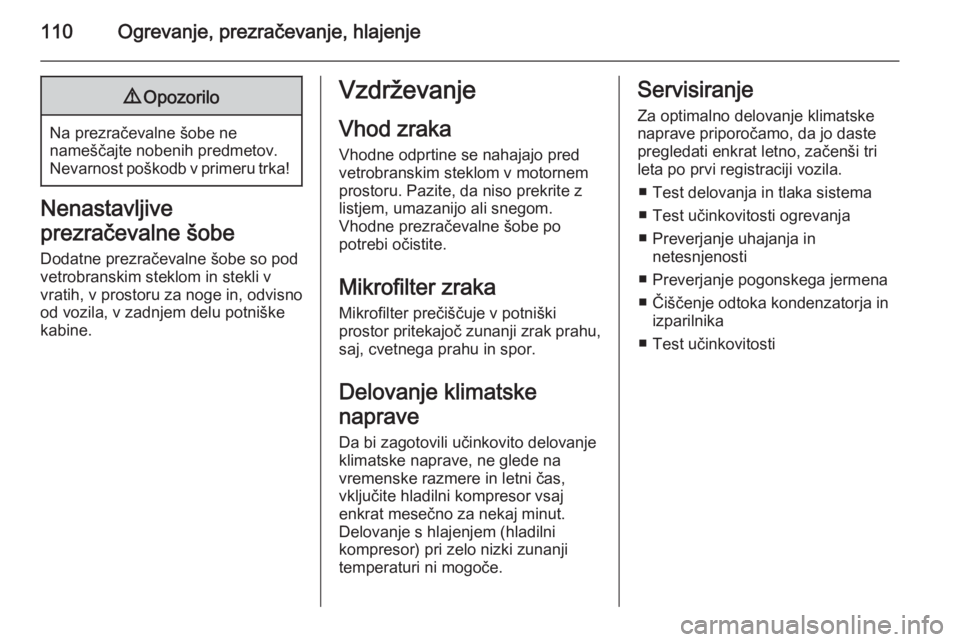

110Ogrevanje, prezračevanje, hlajenje9Opozorilo
Na prezračevalne šobe ne
nameščajte nobenih predmetov. Nevarnost poškodb v primeru trka!
Nenastavljive
prezračevalne šobe
Dodatne prezračevalne šobe so pod vetrobranskim steklom in stekli v
vratih, v prostoru za noge in, odvisno
od vozila, v zadnjem delu potniške
kabine.
Vzdrževanje
Vhod zraka
Vhodne odprtine se nahajajo pred
vetrobranskim steklom v motornem
prostoru. Pazite, da niso prekrite z
listjem, umazanijo ali snegom.
Vhodne prezračevalne šobe po
potrebi očistite.
Mikrofilter zraka
Mikrofilter prečiščuje v potniški
prostor pritekajoč zunanji zrak prahu,
saj, cvetnega prahu in spor.
Delovanje klimatske
naprave Da bi zagotovili učinkovito delovanje
klimatske naprave, ne glede na
vremenske razmere in letni čas,
vključite hladilni kompresor vsaj
enkrat mesečno za nekaj minut.
Delovanje s hlajenjem (hladilni
kompresor) pri zelo nizki zunanji
temperaturi ni mogoče.Servisiranje
Za optimalno delovanje klimatske
naprave priporočamo, da jo daste
pregledati enkrat letno, začenši tri
leta po prvi registraciji vozila.
■ Test delovanja in tlaka sistema■ Test učinkovitosti ogrevanja
■ Preverjanje uhajanja in netesnjenosti
■ Preverjanje pogonskega jermena ■ Čiščenje odtoka kondenzatorja in izparilnika
■ Test učinkovitosti
