Wskaźniki i przyrządy87

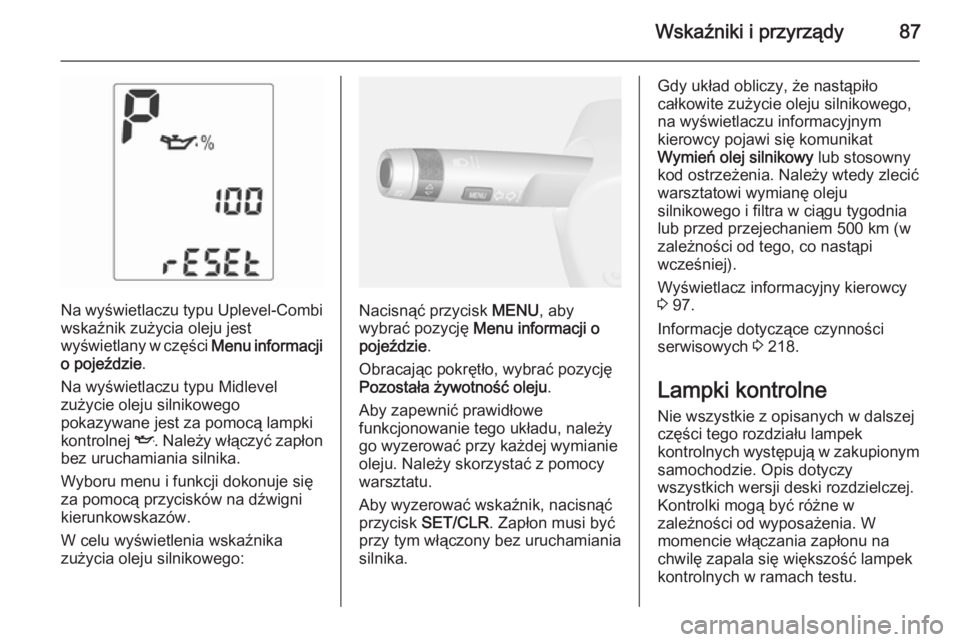

Na wyświetlaczu typu Uplevel-Combiwskaźnik zużycia oleju jest
wyświetlany w części Menu informacji
o pojeździe .
Na wyświetlaczu typu Midlevel
zużycie oleju silnikowego
pokazywane jest za pomocą lampki
kontrolnej I. Należy włączyć zapłon
bez uruchamiania silnika.
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu wyświetlenia wskaźnika
zużycia oleju silnikowego:Nacisnąć przycisk MENU, aby
wybrać pozycję Menu informacji o
pojeździe .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Aby wyzerować wskaźnik, nacisnąć
przycisk SET/CLR . Zapłon musi być
przy tym włączony bez uruchamiania
silnika.
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy lub stosowny
kod ostrzeżenia. Należy wtedy zlecić warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy 3 97.
Informacje dotyczące czynności
serwisowych 3 218.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.

88Wskaźniki i przyrządy

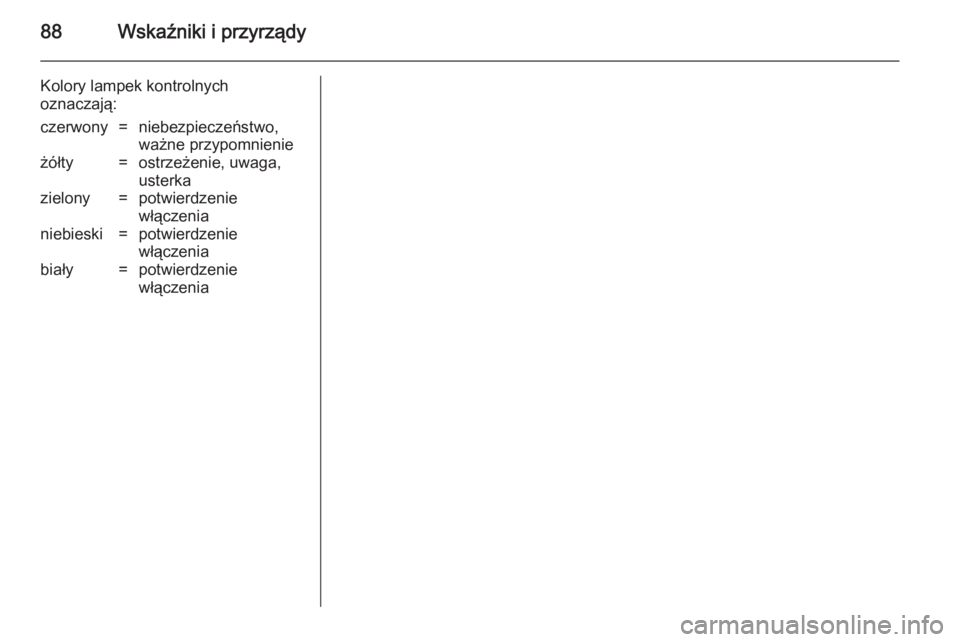

Kolory lampek kontrolnych
oznaczają:czerwony=niebezpieczeństwo,
ważne przypomnienieżółty=ostrzeżenie, uwaga,
usterkazielony=potwierdzenie
włączenianiebieski=potwierdzenie
włączeniabiały=potwierdzenie
włączenia

Wskaźniki i przyrządy89
Lampki kontrolne na desce rozdzielczej

90Wskaźniki i przyrządy

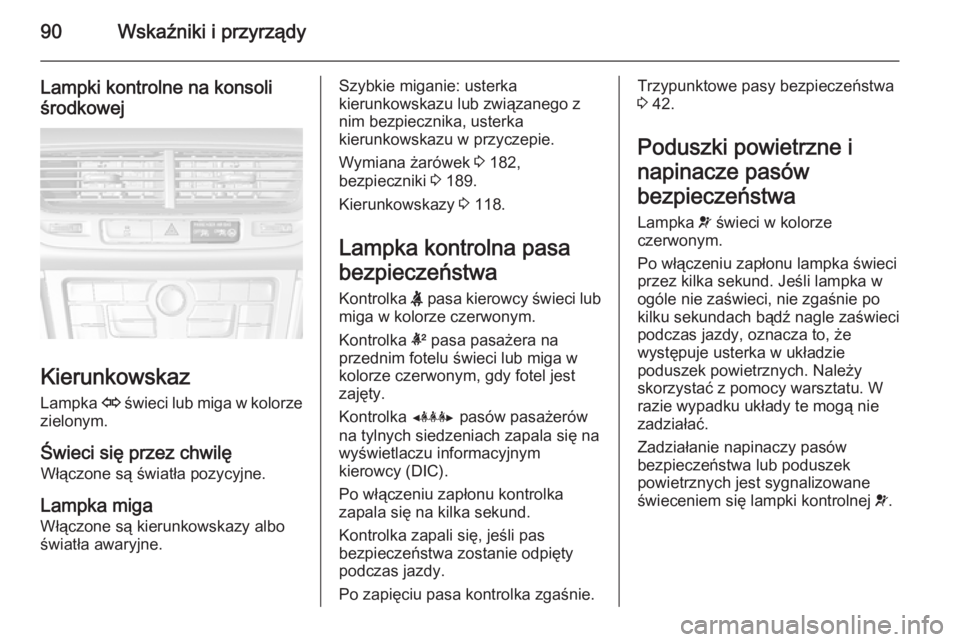

Lampki kontrolne na konsoli
środkowej
Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę Włączone są światła pozycyjne.
Lampka miga Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 182,
bezpieczniki 3 189.
Kierunkowskazy 3 118.
Lampka kontrolna pasa
bezpieczeństwa
Kontrolka X pasa kierowcy świeci lub
miga w kolorze czerwonym.
Kontrolka k pasa pasażera na
przednim fotelu świeci lub miga w
kolorze czerwonym, gdy fotel jest
zajęty.
Kontrolka Y pasów pasażerów
na tylnych siedzeniach zapala się na
wyświetlaczu informacyjnym
kierowcy (DIC).
Po włączeniu zapłonu kontrolka
zapala się na kilka sekund.
Kontrolka zapali się, jeśli pas
bezpieczeństwa zostanie odpięty
podczas jazdy.
Po zapięciu pasa kontrolka zgaśnie.Trzypunktowe pasy bezpieczeństwa
3 42.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka świeci
przez kilka sekund. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
kilku sekundach bądź nagle zaświeci
podczas jazdy, oznacza to, że
występuje usterka w układzie
poduszek powietrznych. Należy
skorzystać z pomocy warsztatu. W
razie wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.

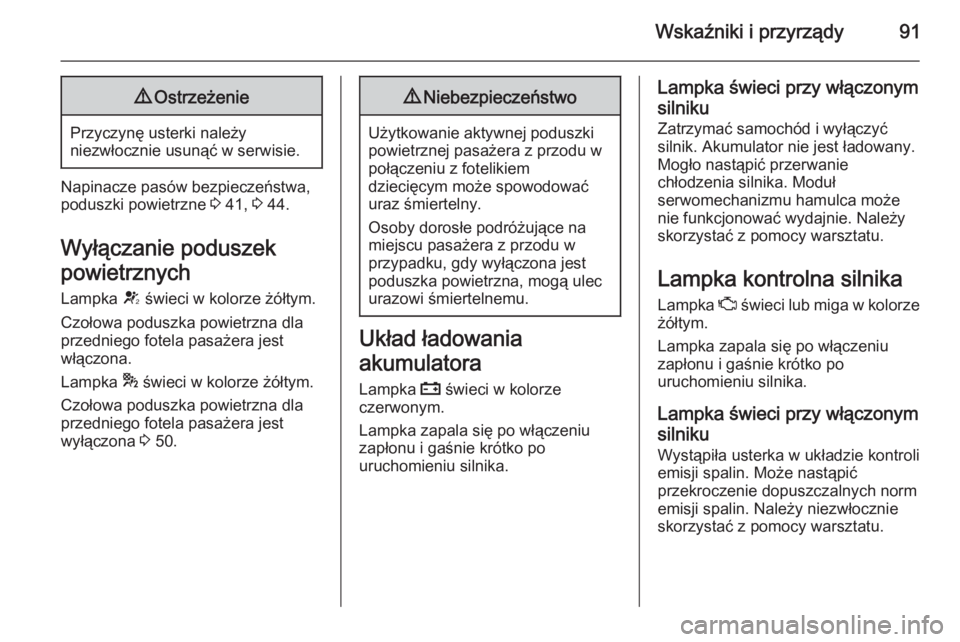

Wskaźniki i przyrządy919Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 41, 3 44.
Wyłączanie poduszek
powietrznych Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 50.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator nie jest ładowany.
Mogło nastąpić przerwanie
chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli
emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

92Wskaźniki i przyrządy

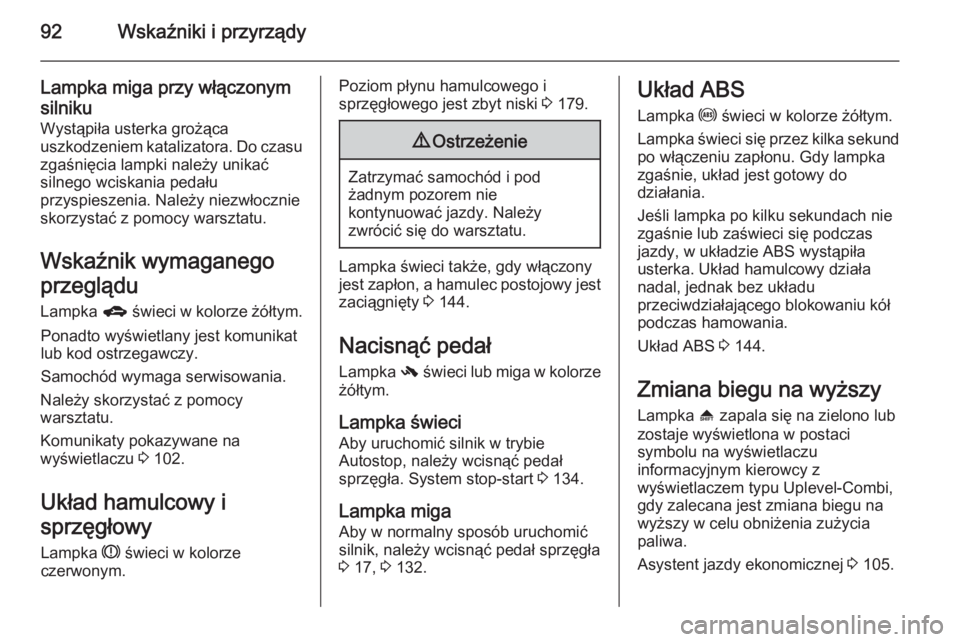

Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego
przeglądu Lampka g świeci w kolorze żółtym.
Ponadto wyświetlany jest komunikat
lub kod ostrzegawczy.
Samochód wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
Komunikaty pokazywane na
wyświetlaczu 3 102.
Układ hamulcowy i
sprzęgłowy Lampka R świeci w kolorze
czerwonym.Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski 3 179.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci także, gdy włączony
jest zapłon, a hamulec postojowy jest zaciągnięty 3 144.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 134.
Lampka miga Aby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 17, 3 132.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 144.
Zmiana biegu na wyższy
Lampka [ zapala się na zielono lub
zostaje wyświetlona w postaci symbolu na wyświetlaczu
informacyjnym kierowcy z
wyświetlaczem typu Uplevel-Combi,
gdy zalecana jest zmiana biegu na
wyższy w celu obniżenia zużycia
paliwa.
Asystent jazdy ekonomicznej 3 105.

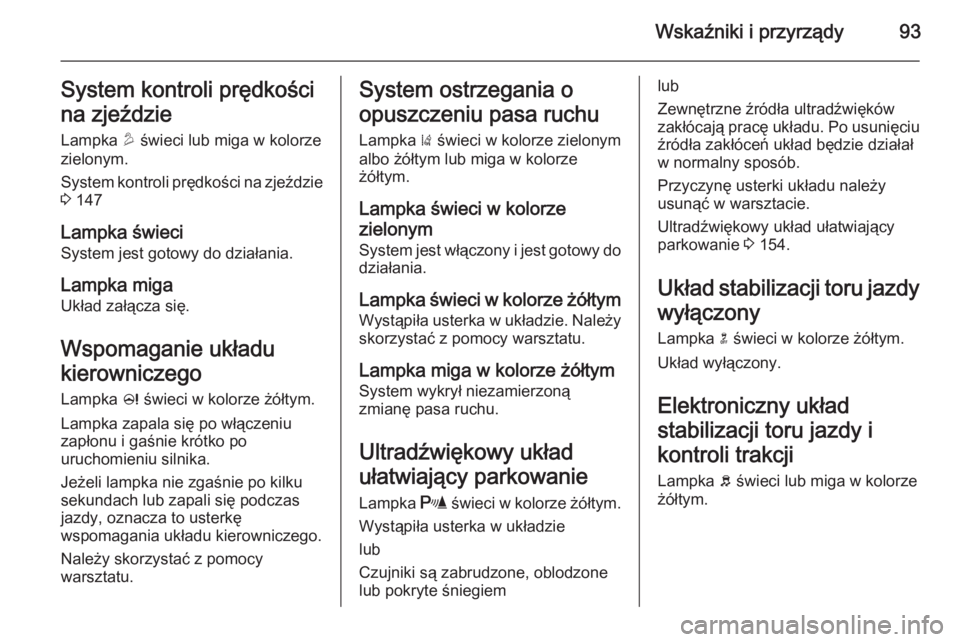

Wskaźniki i przyrządy93System kontroli prędkości
na zjeździe Lampka u świeci lub miga w kolorze
zielonym.
System kontroli prędkości na zjeździe 3 147
Lampka świeci System jest gotowy do działania.
Lampka miga Układ załącza się.
Wspomaganie układu
kierowniczego
Lampka c świeci w kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Jeżeli lampka nie zgaśnie po kilku
sekundach lub zapali się podczas
jazdy, oznacza to usterkę
wspomagania układu kierowniczego.
Należy skorzystać z pomocy
warsztatu.System ostrzegania o
opuszczeniu pasa ruchu Lampka ) świeci w kolorze zielonym
albo żółtym lub miga w kolorze
żółtym.
Lampka świeci w kolorze zielonym System jest włączony i jest gotowy do
działania.
Lampka świeci w kolorze żółtym Wystąpiła usterka w układzie. Należy skorzystać z pomocy warsztatu.
Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Ultradźwiękowy układ
ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
lub
Czujniki są zabrudzone, oblodzone lub pokryte śniegiemlub
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 154.
Układ stabilizacji toru jazdy
wyłączony Lampka n świeci w kolorze żółtym.
Układ wyłączony.
Elektroniczny układ
stabilizacji toru jazdy i
kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.

94Wskaźniki i przyrządy
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 146, System kontroli trakcji
3 145.
Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Podgrzewanie wstępne
silnika
Lampka ! świeci w kolorze żółtym.Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.
Lampka świeci
Filtr cząstek stałych jest pełny. Jak najszybciej przeprowadzić procedurę
czyszczenia.Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 137, system
stop-start 3 134.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
