Wskaźniki i przyrządy95
Układ monitorowania ciśnienia w
oponach 3 197.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi,
nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 176.
Niski poziom paliwa Lampka i świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Katalizator 3 138.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 181.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Przyczynę usterki należy usunąć w
stacji obsługi.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 112.

96Wskaźniki i przyrządyŚwiatła drogoweLampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 113 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi, patrz system
adaptacyjnego oświetlenia drogi
3 115.
System adaptacyjnego
oświetlenia drogi Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
System adaptacyjnego oświetlenia
drogi wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
System adaptacyjnego oświetlenia
drogi 3 115.Lampka miga
Układ jest ustawiony na symetryczne
światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez ok.
4 sekundy, przypominając kierowcy, że światła zostały przystosowane do
jazdy za granicą 3 114.
Automatyczne sterowanie światłami 3 112.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 118.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 119.Automatyczna kontrola
prędkości Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze zielonym Układ automatycznej kontroli
prędkości jest włączony.
Automatyczna kontrola prędkości
3 148.
Wykryto pojazd z przodu
Lampka A świeci w kolorze
zielonym.
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Ostrzeżenie o zderzeniu czołowym
3 151.

Wskaźniki i przyrządy97Otwarta pokrywa silnika
Lampka / świeci się, gdy w
pojazdach z systemem stop-start
otwarta jest pokrywa silnika.
System stop-start 3 134.
Sygnalizator otwartych
drzwi Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
(Driver Information Centre, DIC)
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem. Dostępny jest w
wersji z wyświetlaczem typu Midlevel
lub Uplevel-Combi.Wyświetlacz typu Midlevel wyświetla:
■ licznik przebiegu całkowitego
■ licznik przebiegu dziennego
■ niektóre lampki kontrolne
■ informacje o pojeździe
■ informacje o podróży/paliwie
■ komunikaty, wyświetlane w postaci
kodów liczbowych 3 102.
Na wyświetlaczu typu Uplevel-Combi
poszczególne ekranu menu możnawybierać, naciskając przycisk MENU.
Symbole menu są widoczne w górnym wierszu wyświetlacza:

98Wskaźniki i przyrządy
■X Menu informacji o pojeździe
■ W Menu informacji o przebiegu i
paliwie
■ s Menu informacyjne ECO
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.
Personalizacja ustawień 3 108.
Ustawienia zapisywane 3 22.
Wybieranie menu i funkcji Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać przycisk MENU.
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
przycisk SET/CLR .
Menu informacji o pojeździe
Nacisnąć przycisk MENU, aby
wybrać Menu informacji o pojeździe ,
lub wybrać X na wyświetlaczu
typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Aby potwierdzić wybór,
nacisnąć przycisk SET/CLR.

Wskaźniki i przyrządy99
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Zależnie od wersji mogą wystąpić
następujące podmenu:
■ Jednostki : umożliwia zmianę
wyświetlanych jednostek miary
■ Ciśnienie w oponach : umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy 3 197
■ Pozostała żywotność oleju :
wskazuje, kiedy należy wymienić
olej silnikowy i filtr 3 86
■ System rozpoznawania znaków
drogowych : wyświetla znaki
drogowe wykryte na bieżącym
odcinku trasy 3 158
■ Ostrzeżenie o prędkości :
przekroczenie ustawionej
prędkości będzie powodować
włączenie ostrzeżenia
akustycznego
Dostępne opcje i wskazania mogą się
różnić dla wyświetlaczy typu Midlevel i Uplevel-Combi.Menu informacji o przebiegu i
paliwie Nacisnąć przycisk MENU, aby
wybrać Menu informacji o przebiegu i
paliwie , lub wybrać W na
wyświetlaczu typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Aby potwierdzić wybór,
nacisnąć przycisk SET/CLR.
■ Licznik przebiegu dziennego 1
■ Licznik przebiegu dziennego 2
■ Cyfrowe wskazanie prędkości
Licznik przebiegu dziennego 2 i
cyfrowe wskazanie prędkości są
dostępne tylko w samochodach
wyposażonych w wyświetlacz typu
Uplevel-Combi.
W samochodach z komputerem
pokładowym dostępna jest większa
liczba podmenu.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel
i Uplevel-Combi.
Menu informacji o podróży/spalaniu,
Komputer pokładowy 3 105.Menu informacyjne ECO

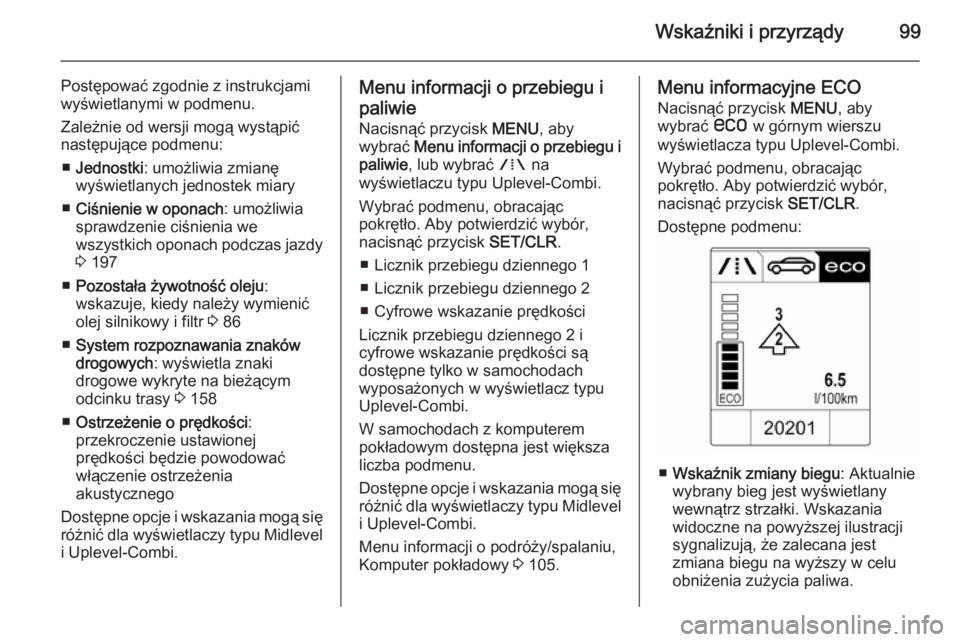

Nacisnąć przycisk MENU, aby
wybrać s w górnym wierszu
wyświetlacza typu Uplevel-Combi.
Wybrać podmenu, obracając
pokrętło. Aby potwierdzić wybór,
nacisnąć przycisk SET/CLR.
Dostępne podmenu:
■ Wskaźnik zmiany biegu : Aktualnie
wybrany bieg jest wyświetlany
wewnątrz strzałki. Wskazania
widoczne na powyższej ilustracji sygnalizują, że zalecana jest
zmiana biegu na wyższy w celu
obniżenia zużycia paliwa.

100Wskaźniki i przyrządy
Wyświetlanie wskaźnika Eco:
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika
segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać styl
jazdy, aby zapełnione segmenty
mieściły się w obrębie strefy Eco.
Im więcej zapełnionych
segmentów, tym wyższe zużycie
paliwa. Bieżące zużycie paliwa
wyświetlane jest jednocześnie w
postaci liczbowej.
■ Główne zużycie : Wyświetla w
porządku malejącym listę aktualnie
włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone
urządzenie znika z listy, a wartość zużycia paliwa zostaje
zaktualizowana.
■ Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Graficzny wyświetlacz
informacyjny, kolorowy
wyświetlacz informacyjny W zależności od konfiguracji pojazd
może być wyposażony w graficzny
wyświetlacz informacyjny lub
kolorowy wyświetlacz informacyjny.
Wyświetlacz informacyjny znajduje
się w desce rozdzielczej, nad
panelem systemu Infotainment.
Graficzny wyświetlacz
informacyjny

Wskaźniki i przyrządy101
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
■ czas 3 81
■ temperatura zewnętrzna 3 81
■ data 3 81
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ ustawienia personalizacji pojazdu 3 108
Kolorowy wyświetlacz
informacyjnyNa kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
■ czas 3 81
■ temperatura zewnętrzna 3 81
■ data 3 81
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ nawigacja, patrz opis systemu Infotainment zamieszczony w
oddzielnej instrukcji obsługi
■ ustawienia systemowe
■ komunikaty dotyczące pojazdu 3 102
■ ustawienia personalizacji pojazdu 3 108
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy odwyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień
Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.
Wyborów dokonuje się poprzez:
■ poruszanie się po strukturze menu,
■ używanie przycisków funkcyjnych i pokrętła wielofunkcyjnego systemu
Infotainment.

102Wskaźniki i przyrządy

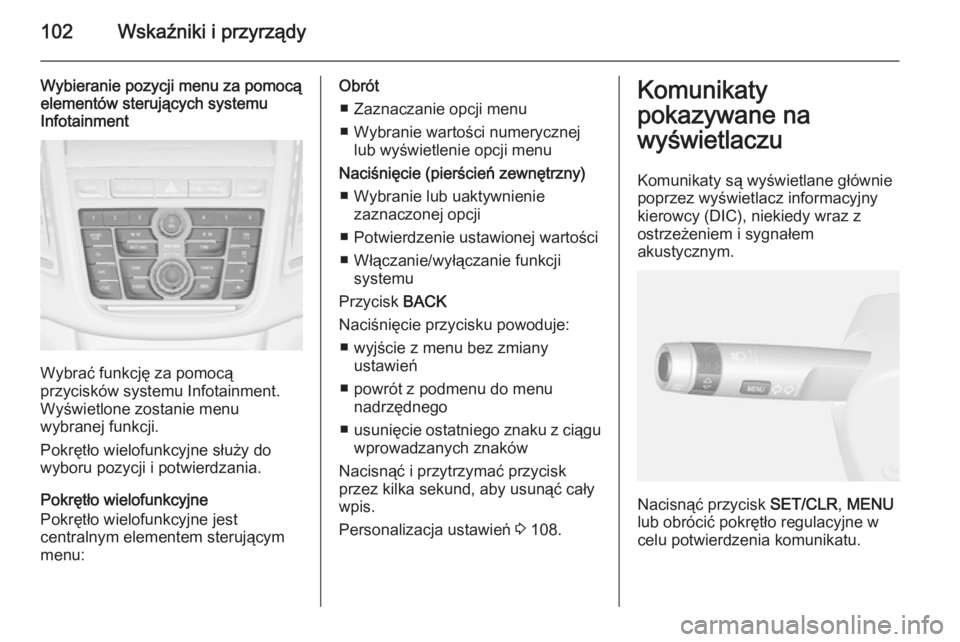

Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót
■ Zaznaczanie opcji menu
■ Wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny) ■ Wybranie lub uaktywnienie zaznaczonej opcji
■ Potwierdzenie ustawionej wartości
■ Włączanie/wyłączanie funkcji systemu
Przycisk BACK
Naciśnięcie przycisku powoduje: ■ wyjście z menu bez zmiany ustawień
■ powrót z podmenu do menu nadrzędnego
■ usunięcie ostatniego znaku z ciągu
wprowadzanych znaków
Nacisnąć i przytrzymać przycisk
przez kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 108.Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
poprzez wyświetlacz informacyjny
kierowcy (DIC), niekiedy wraz z
ostrzeżeniem i sygnałem
akustycznym.
Nacisnąć przycisk SET/CLR, MENU
lub obrócić pokrętło regulacyjne w
celu potwierdzenia komunikatu.
