2014.5 OPEL CASCADA Instrukcja obsługi (in Polish)

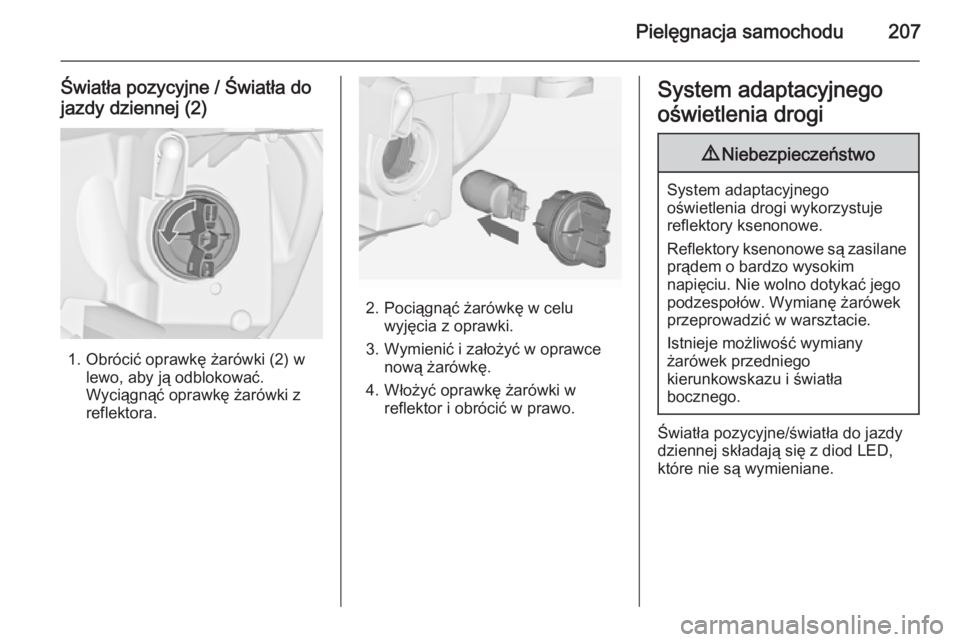

Pielęgnacja samochodu207
Światła pozycyjne / Światła do
jazdy dziennej (2)
1. Obrócić oprawkę żarówki (2) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
System adaptacyjnego
oświetlenia drogi9 Niebezpieczeństwo
System adaptacyjnego
oświetlenia drogi wykorzystuje
reflektory ksenonowe.
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Nie wolno dotykać jego
podzespołów. Wymianę żarówek
przeprowadzić w warsztacie.
Istnieje możliwość wymiany
żarówek przedniego
kierunkowskazu i światła
bocznego.
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.

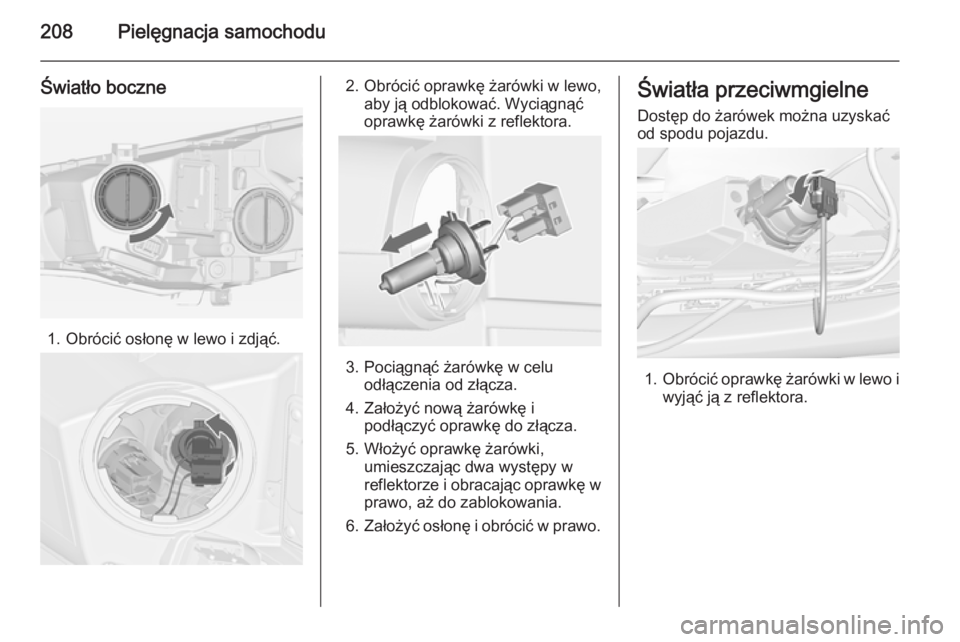

208Pielęgnacja samochodu
Światło boczne
1. Obrócić osłonę w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Pociągnąć żarówkę w celu odłączenia od złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.

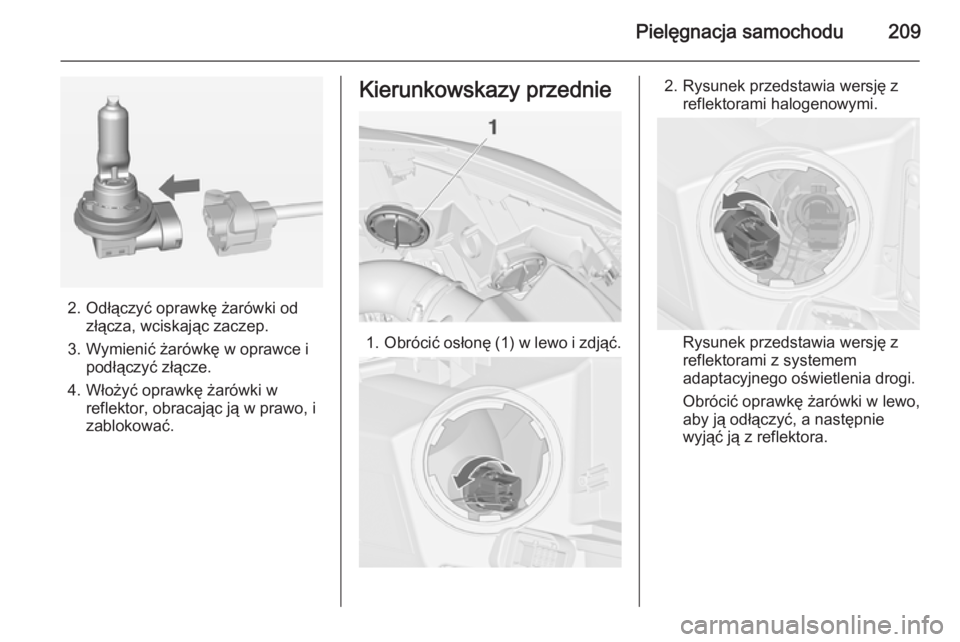

Pielęgnacja samochodu209
2. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, izablokować.
Kierunkowskazy przednie
1. Obrócić osłonę (1) w lewo i zdjąć.
2. Rysunek przedstawia wersję z
reflektorami halogenowymi.
Rysunek przedstawia wersję z
reflektorami z systemem
adaptacyjnego oświetlenia drogi.
Obrócić oprawkę żarówki w lewo, aby ją odłączyć, a następnie
wyjąć ją z reflektora.

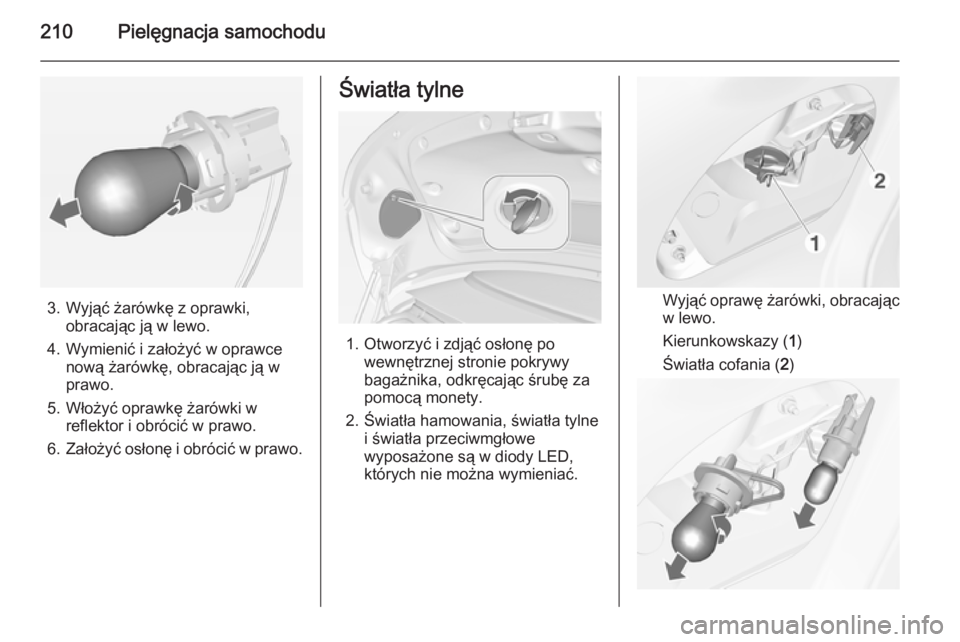

210Pielęgnacja samochodu
3. Wyjąć żarówkę z oprawki,obracając ją w lewo.
4. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Założyć osłonę i obrócić w prawo.
Światła tylne
1. Otworzyć i zdjąć osłonę po
wewnętrznej stronie pokrywy
bagażnika, odkręcając śrubę za
pomocą monety.
2. Światła hamowania, światła tylne i światła przeciwmgłowe
wyposażone są w diody LED,
których nie można wymieniać.
Wyjąć oprawę żarówki, obracając w lewo.
Kierunkowskazy ( 1)
Światła cofania ( 2)

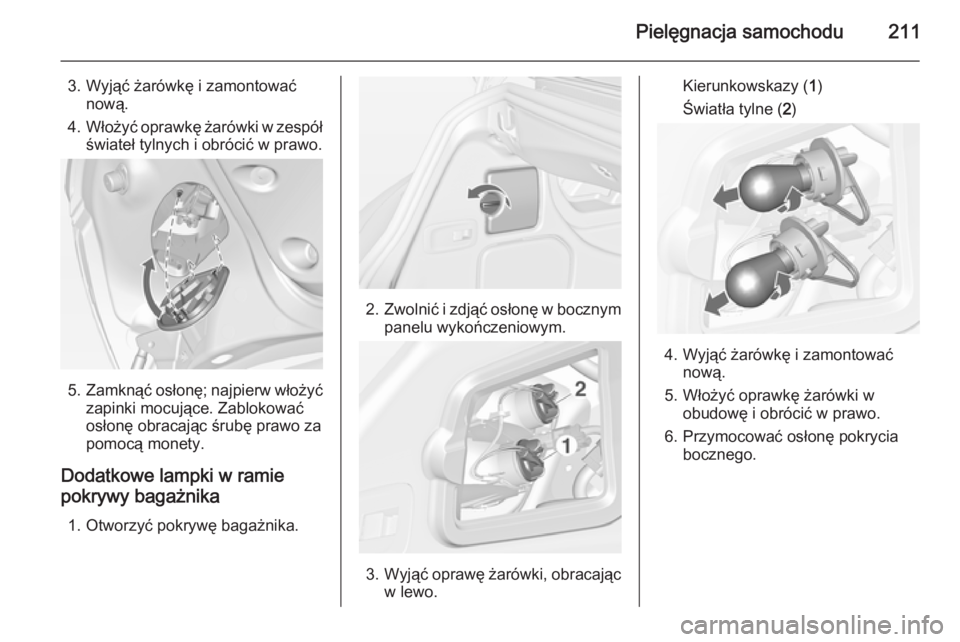

Pielęgnacja samochodu211
3. Wyjąć żarówkę i zamontowaćnową.
4. Włożyć oprawkę żarówki w zespół
świateł tylnych i obrócić w prawo.
5. Zamknąć osłonę; najpierw włożyć
zapinki mocujące. Zablokować
osłonę obracając śrubę prawo za pomocą monety.
Dodatkowe lampki w ramie
pokrywy bagażnika
1. Otworzyć pokrywę bagażnika.
2. Zwolnić i zdjąć osłonę w bocznym
panelu wykończeniowym.
3. Wyjąć oprawę żarówki, obracając
w lewo.
Kierunkowskazy ( 1)
Światła tylne ( 2)
4. Wyjąć żarówkę i zamontować
nową.
5. Włożyć oprawkę żarówki w obudowę i obrócić w prawo.
6. Przymocować osłonę pokrycia bocznego.

212Pielęgnacja samochoduKierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.

Pielęgnacja samochodu213
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.

214Pielęgnacja samochodu
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
