Verzorging van de auto215
Lichtmetalen velgen met midden‐
wielboutdop: Maak de middendop
los door de trekker 3 204 in de uit‐
sparing van het merkembleem te
plaatsen en te trekken.
2. Plaats de wielsleutel stevig op de wielmoer en draai elke moer een
halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de sleutela‐
dapter op de moerkop voordat u de wielsleutel erop zet. De sleu‐
teladapter ligt in het handschoe‐ nenkastje.
3. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
4. Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat
losschieten onmogelijk is.
Page 218 of 253

216Verzorging van de auto
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de sleutel totdat
het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. Reservewiel 3 216.
7. Draai de wielmoeren erop.
8. Auto neerlaten.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruiselings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.
10. Wieldop voor het aanbrengen zo verdraaien dat de ventielopening
over het bandventiel valt.
Wielmoerdoppen aanbrengen.
Installeer de middendop op de
lichtmetalen velgen.11. Berg het verwisselde wiel 3 216,
het boordgereedschap 3 204 en
de sleuteladapter 3 70 op.
12. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig mo‐ gelijk controleren.
Defecte band zo spoedig mogelijk la‐
ten vervangen of repareren.

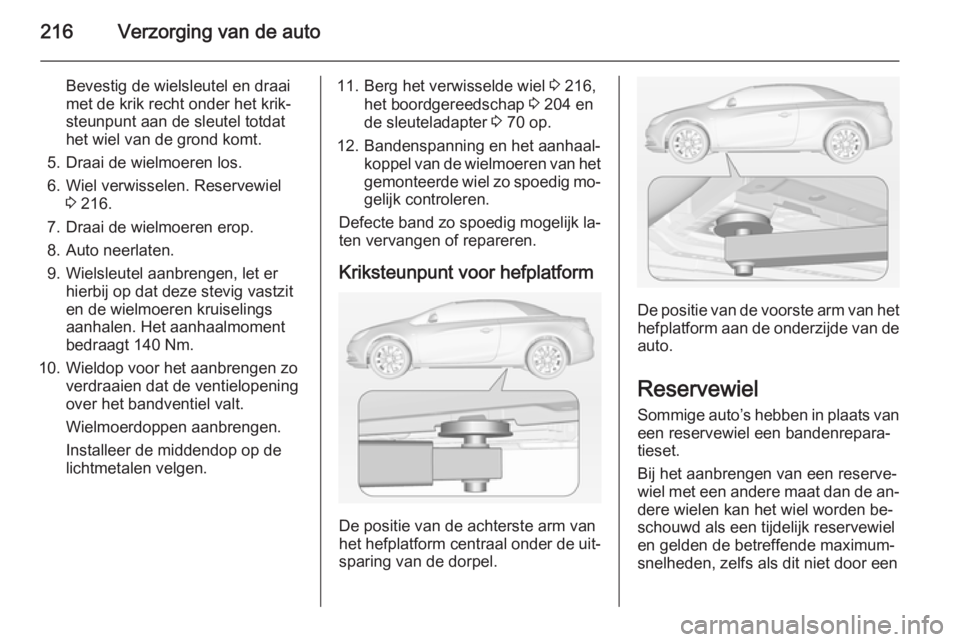

Kriksteunpunt voor hefplatform
De positie van de achterste arm van
het hefplatform centraal onder de uit‐ sparing van de dorpel.
De positie van de voorste arm van het
hefplatform aan de onderzijde van de
auto.
Reservewiel
Sommige auto’s hebben in plaats van een reservewiel een bandenrepara‐tieset.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de an‐
dere wielen kan het wiel worden be‐ schouwd als een tijdelijk reservewiel
en gelden de betreffende maximum‐
snelheden, zelfs als dit niet door een
Page 219 of 253
Verzorging van de auto217
label wordt aangegeven. Raadpleeg
een werkplaats voor informatie over
de geldende maximumsnelheid.
Het reservewiel heeft een stalen velg.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Reservewiel uitnemen en een
beschadigd wiel opbergen in de bagageruimte
Het reservewiel ligt in de reservewiel‐
bak onder de vloerafdekplaat.
De reservewielbak is niet gemaakt
voor bandenmaten die afwijken van
het reservewiel.
Verwijderen:
1. Sluit de softtop en klap de afschei‐
ding bagageruimte in door deze
bij de lus omhoog naar binnen te drukken 3 73.
2. Verwijder de vloerafdekplaat.
3. Het reservewiel zit vast met een
vleugelmoer in de bak. Draai de
moer los, verwijder de kegel en
neem het reservewiel eruit.
Page 220 of 253

218Verzorging van de auto
Onder her reservewiel liggen een
kist en een zak met boordgereed‐ schap.
4. Verwissel het beschadigde wiel 3 214 en berg het gereedschap
weer op in de gereedschapskist
en de zak. Haal de riem van de
kist en leg deze opzij.
5. Zet de gereedschapskist vast door de vleugelmoer met de
conus weer erop te draaien. Leg
de zak in de bak.

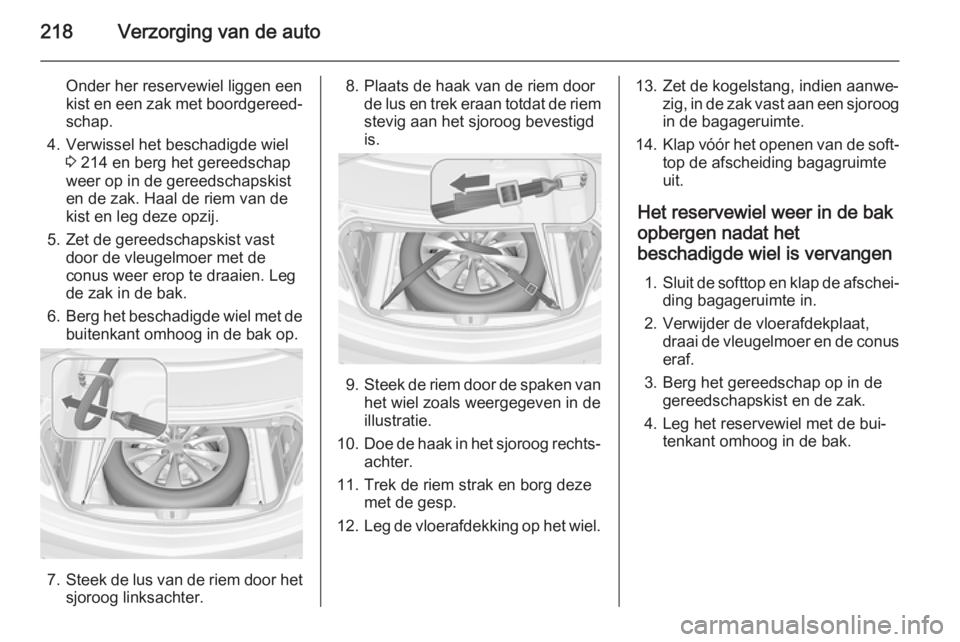

6. Berg het beschadigde wiel met de
buitenkant omhoog in de bak op.
7. Steek de lus van de riem door het
sjoroog linksachter.
8. Plaats de haak van de riem door de lus en trek eraan totdat de riemstevig aan het sjoroog bevestigd
is.
9. Steek de riem door de spaken van
het wiel zoals weergegeven in de
illustratie.
10. Doe de haak in het sjoroog rechts‐
achter.
11. Trek de riem strak en borg deze met de gesp.
12. Leg de vloerafdekking op het wiel.
13. Zet de kogelstang, indien aanwe‐
zig, in de zak vast aan een sjoroog
in de bagageruimte.
14. Klap vóór het openen van de soft‐
top de afscheiding bagagruimte
uit.
Het reservewiel weer in de bak
opbergen nadat het
beschadigde wiel is vervangen
1. Sluit de softtop en klap de afschei‐
ding bagageruimte in.
2. Verwijder de vloerafdekplaat, draai de vleugelmoer en de conus
eraf.
3. Berg het gereedschap op in de gereedschapskist en de zak.
4. Leg het reservewiel met de bui‐ tenkant omhoog in de bak.
Page 221 of 253

Verzorging van de auto219
5. Steek en draai de excentrischeconus zodanig in de uitsparing
van het reservewiel dat het wiel zo
veel mogelijk naar voren ligt. Zet
het wiel vast door de vleugelmoer rechtsom erop te draaien.
6. Plaats de vloerafdekplaat en sluit deze.
9 Waarschuwing
Bij het niet goed vastzetten van
een krik, een wiel of andere appa‐
ratuur in de bagageruimte is er
kans op letsel. Bij een noodstop of
een botsing kunnen inzittenden door voorwerpen worden getrof‐
fen.
Berg krikken of gereedschap altijd goed vastgezet in de betreffendeopbergvakken op.
Een beschadigd wiel dat in de ba‐
gageruimte wordt geplaatst, moet
altijd met een band worden vast‐
gezet.
Compact reservewiel
Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Slechts één compact reservewiel
monteren. Niet sneller rijden dan
80 km/u . In bochten langzaam rijden.
Niet langdurig gebruiken.
Als uw auto een lekke band krijgt
wanneer u een ander voertuig sleept,
moet u het compact reservewiel voor‐ aan plaatsen en een volwaardig wiel
achteraan.
Sneeuwkettingen 3 210.
Draairichtingsgebonden
banden
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool ( bijv. een pijl) op de
zijwand van de band.
Voor banden die tegen de draairich‐
ting in gemonteerd zijn geldt:
■ Rijeigenschappen worden mogelijk
nadelig beïnvloed. Defecte band zo
spoedig mogelijk laten vervangen
of repareren.
■ Bij regen en sneeuw bijzonder voorzichtig rijden.
Page 222 of 253

220Verzorging van de autoStarthulp gebruikenNiet starten met behulp van een snel‐
lader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een ander voertuig.9 Waarschuwing
Hulpstartkabels alleen met de ui‐
terste voorzichtigheid gebruiken.
Elke afwijking van de onder‐
staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat zwa‐
velzuur, dat bij direct contact letsel en schade kan veroorzaken.
■ De accu nooit aan vonken of open vuur blootstellen.
■ Een ontladen accu kan al bij een temperatuur van 0 °C bevriezen.
Ontdooi de bevroren accu alvorens hulpstartkabels aan te sluiten.
■ Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
■ Hulpstartaccu met dezelfde span‐ ning (12 volt) gebruiken. De capa‐
citeit (Ah) mag niet veel minder zijn
dan die van de ontladen accu.
■ Hulpstartkabels met geïsoleerde aansluitklemmen en een diameter
van minstens 16 mm 2
(bij diesel‐
motoren 25 mm 2
) gebruiken.
■ De ontladen accu niet van het boordnet loskoppelen.
■ Alle onnodige stroomverbruikers uitschakelen.
■ Tijdens de hulpstart niet over de accu leunen.
■ De aansluitklemmen van de ene kabel mogen die van de andere niet
raken.■ Ook de auto’s mogen elkaar tijdens
de hulpstart niet raken.
■ Handrem aantrekken, versnellings‐
bak in neutrale stand, automatische versnellingsbak in stand P.
■ Open de beschermkappen van de pluspolen van beide accu's.
Aansluitvolgorde van de kabels:
1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de pluspool van de ont‐
laden accu aansluiten.
Page 223 of 253

Verzorging van de auto221
3. Zwarte kabel op de minpool vande hulpstartaccu aansluiten.
4. Het andere uiteinde van de zwarte
kabel op de massa van de auto
aansluiten, bijv. op het motorblok
of op een bout van de motorop‐
hanging. Zo ver mogelijk van de
ontladen accu aansluiten, op min‐ stens 60 cm afstand.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte
geraakt kunnen worden.
Om de motor te starten: 1. De motor van het stroom leve‐ rende voertuig starten.
2. Na 5 minuten de andere motor starten. Startpogingen niet langerdan 15 seconden laten duren met
tussenpozen van 1 minuut.
3. Beide motoren met aangesloten kabels ca. 3 minuten stationair la‐
ten draaien.4. Elektrische verbruikers (bijv. kop‐ lampen, achterruitverwarming)
van de stroom ontvangende auto
inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.Trekken
Auto slepen
Steek een schroevendraaier in de
gleuf bij het onderste deel van de kap. Maak de afdekking los door de
schroevendraaier voorzichtig omlaag
te bewegen.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 204.
Page 224 of 253

222Verzorging van de auto

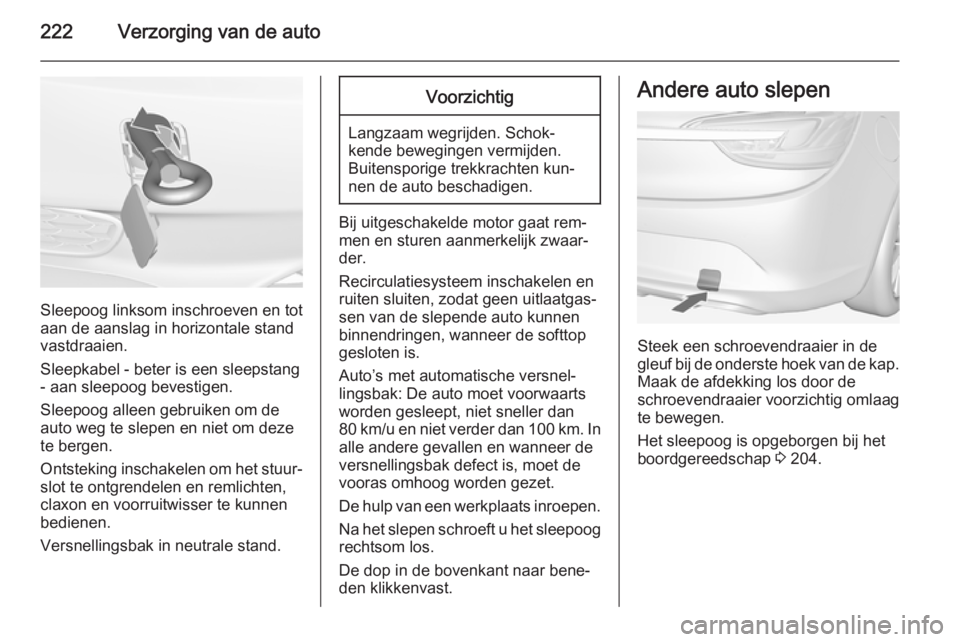

Sleepoog linksom inschroeven en tot
aan de aanslag in horizontale stand
vastdraaien.
Sleepkabel - beter is een sleepstang
- aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Ontsteking inschakelen om het stuur‐
slot te ontgrendelen en remlichten,
claxon en voorruitwisser te kunnen
bedienen.
Versnellingsbak in neutrale stand.
Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten kun‐ nen de auto beschadigen.
Bij uitgeschakelde motor gaat rem‐
men en sturen aanmerkelijk zwaar‐
der.
Recirculatiesysteem inschakelen en ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen, wanneer de softtop
gesloten is.
Auto’s met automatische versnel‐
lingsbak: De auto moet voorwaarts
worden gesleept, niet sneller dan
80 km/u en niet verder dan 100 km. In alle andere gevallen en wanneer deversnellingsbak defect is, moet de
vooras omhoog worden gezet.
De hulp van een werkplaats inroepen. Na het slepen schroeft u het sleepoog
rechtsom los.
De dop in de bovenkant naar bene‐
den klikkenvast.
Andere auto slepen
Steek een schroevendraaier in de
gleuf bij de onderste hoek van de kap. Maak de afdekking los door de
schroevendraaier voorzichtig omlaag
te bewegen.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 204.
