2014.5 OPEL CASCADA stop start

Kort en bondig11
1Elektrische ruitbediening .......32
2 Buitenspiegels ......................29
3 Cruise control .....................152
Snelheidsbegrenzer ............154
Frontaanrijdingswaar‐
schuwing ............................. 155
4 Zijdelingse ventilatieope‐
ningen ................................. 132
5 Richtingaanwijzers,
lichtsignaal, dimlicht en
grootlicht, grootlichtassis‐
tentie ................................... 119
Omgevingsverlichting ......... 122
Parkeerlichten .....................120
Knoppen voor Driver
Information Center ................97
6 Instrumenten ........................ 86
7 Afstandsbediening op
stuurwiel ............................... 79
8 Driver Information Center ...... 97
9 Voorruitwissers,
voorruitsproeiers,
koplampsproeiers .................. 8110 SPORT-modus ................... 150
Centrale vergrendeling .........22
Alarmknipperlichten ...........118
Controlelamp airbag-
deactivering .......................... 91
Controlelamp
veiligheidsgordel
voorpassagier ......................91
Tour-modus ........................ 150
11 Info-Display ........................ 102
12 Status-LED alarmsysteem ...27
13 Middelste ventilatieope‐
ningen ................................ 132
14 Handschoenenkastje,
afsluitbaar ............................. 70
15 Traction Control-systeem ...148
Elektronische
stabiliteitsregeling ...............149
Parkeerhulpsystemen .........159
Lane Departure Warning ...172
Eco-knop voor Stop/Start-
systeem ............................... 13716 Verwarming en ventilatie ....124
17 AUX-ingang, USB-ingang ....10
18 12 V-aansluiting ....................85
19 Bedieningsschakelaar
softtop .................................. 35
Centrale ruitschakelaar ........32
20 Schakelpook,
handgeschakelde
versnellingsbak ..................145
Automatische
versnellingsbak ..................142
21 Handrem, handmatig of
elektrisch bediend ...............146
22 Contactslot met stuurslot ...135
23 Claxon .................................. 80
Bestuurdersairbag ...............62
24 Ontgrendelingshandgreep
motorkap ............................ 184
25 Opbergvak ........................... 71
Zekeringenkast ..................201
26 Stuurwiel instellen ................79
27 Lichtschakelaar ..................111
Instellen koplampreikwijdte 114

18Kort en bondig
Motor starten
■ draai de sleutel naar stand 1
■ verdraai het stuurwiel iets, zodat het stuurslot wordt opgeheven
■ bedien de koppeling en rem
■ automatische versnellingsbak in P
of N
■ bedien het gaspedaal niet
■ dieselmotoren: draai de sleutel naar stand 2 om voor te gloeien en
wacht totdat de controlelamp !
dooft
■ draai de sleutel naar stand 3 en laat
los
Motor starten 3 136.Stop-startsysteem
Als de auto langzaam rijdt of stilstaat
en aan bepaalde voorwaarden is vol‐ daan, activeer dan een Autostop
zoals hieronder beschreven:
■ Het koppelingspedaal intrappen
■ Zet de hendel in de neutraalstand
■ Laat het koppelingspedaal los
Een Autostop wordt aangegeven
door de naald op de AUTOSTOP-po‐
sitie in de toerenteller.
Om de motor te herstarten, moet u het koppelingspedaal opnieuw bedienen.
Stop-startsysteem 3 137.

54Stoelen, veiligheidssystemen
Verstelbare dijbeensteun
Trek aan de hendel en verschuif de
dijbeensteun.
Armsteun
De armsteun kan 10 cm naar voren worden geschoven. Onder de arm‐
steun zit een opbergruimte.
Opbergruimte armsteun 3 72.
Verwarming
Stel de verwarming af in de gewenste
stand door toets ß van de desbetref‐
fende stoel een of meerdere malen in te drukken. De verlichting-LED's in de toets geven de instelling aan.
Langdurig gebruik van de hoogste in‐
stelling wordt afgeraden voor perso‐ nen met een gevoelige huid.
De stoelverwarming werkt bij een
draaiende motor en tijdens een Auto‐ stop.
Stop-startsysteem 3 137.

Stoelen, veiligheidssystemen55Ventilatie
Afhankelijk van de gewenste ventila‐
tie, toets A van de desbetreffende
stoel een of meerdere malen indruk‐
ken.
De verlichting-LED's in de toets ge‐
ven de instelling aan.
De geventileerde stoelen werken met
ingeschakeld contact en tijdens een
Autostop.
Stop-startsysteem 3 137.
Veiligheidsgordels
De veiligheidsgordels worden bij snel
optrekken of hard remmen geblok‐
keerd om de inzittenden op hun stoel te houden. Daardoor neemt het ge‐
vaar voor letsel aanzienlijk af.
9 Waarschuwing
Veiligheidsgordel vóór elke rit om‐
doen.
Inzittenden die geen gebruik ma‐
ken van de veiligheidsgordel bren‐ gen bij eventuele aanrijdingen me‐
depassagiers en zichzelf in ge‐
vaar.
Veiligheidsgordels zijn bedoeld voor
gebruik door slechts één persoon te‐ gelijk. Kinderveiligheidssysteem
3 64.
Alle onderdelen van het gordelsys‐
teem regelmatig op schade, veront‐
reiniging en juiste werking controle‐
ren.
Beschadigde onderdelen laten ver‐
vangen. Na een aanrijding de veilig‐
heidsgordels en de gordelspanners
door een werkplaats laten vervangen.

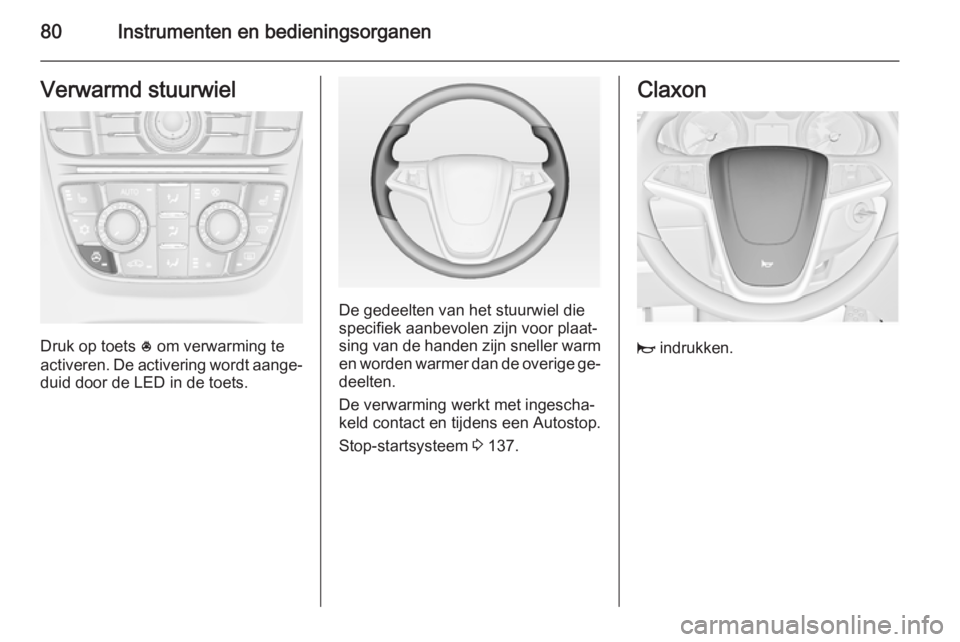

80Instrumenten en bedieningsorganenVerwarmd stuurwiel
Druk op toets * om verwarming te
activeren. De activering wordt aange‐
duid door de LED in de toets.
De gedeelten van het stuurwiel die
specifiek aanbevolen zijn voor plaat‐
sing van de handen zijn sneller warm en worden warmer dan de overige ge‐
deelten.
De verwarming werkt met ingescha‐
keld contact en tijdens een Autostop.
Stop-startsysteem 3 137.
Claxon
j indrukken.

Instrumenten en bedieningsorganen85Elektrische aansluitingen
Er zit een 12 volt-aansluiting in de
voorste console.
Er zit een extra 12 volt-aansluiting in
de achterconsole. Klap de afdekking
neer.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, zijn de stekkerdozen gedeacti‐
veerd. De stekkerdozen worden ook
gedeactiveerd wanneer de accu‐
spanning te laag is.
Aangesloten elektrische accessoires
moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de
DIN-norm VDE 40 839.
Geen accessoires aansluiten die
stroom leveren, zoals laadtoestellen
of accu's.
Aansluiting niet beschadigen door het
gebruik van ongeschikte stekkers.
Stop-startsysteem 3 137.Aansteker
De aansteker bevindt zich in de voor‐
ste console.
Aansteker induwen. Zodra de spiraal
gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker uit‐
trekken.
Asbakken
Voorzichtig
Alleen voor as en niet voor brand‐ baar afval.

92Instrumenten en bedieningsorganen
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 63.9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorStoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende
motor Storing die schade aan de katalysatorkan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐
middellijk de hulp van een werkplaats
inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het rem- en koppelingsvloeistofpeil is
te laag 3 187.9
Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 146.
Pedaal intrappen
- brandt of knippert geel.
Brandt
Rempedaal moet worden ingetrapt om de elektrische handrem los te zet‐
ten 3 146.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten.
Stop-startsysteem 3 137.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 17,
3 136.

Instrumenten en bedieningsorganen93
Bij sommige versies verschijnt het be‐richt Pedaal intrappen op het bestuur‐dersinformatiedisplay 3 104.
Elektrische handrem m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken 3 146.
Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische
handrem
j brandt of knippert geel.Brandt
Elektrische handrem werkt niet opti‐
maal 3 146.
Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem
(ABS) u brandt geel.
Brandt na het inschakelen van de ont‐
steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐ den niet dooft of als tijdens de rit gaat
branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 145.
Opschakelen
[ brandt als symbool of verschijnt als
een volledige pagina op het Driver In‐ formation Center wanneer opschake‐
len omwille van het brandstofverbruik
wordt aanbevolen.
EcoFlex rijhulp 3 97.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐ teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop-startsysteem 3 137.
