Rijden en bediening137
Automatische
startmotorregeling
Deze functie regelt de startprocedure van de motor. U hoeft de sleutel niet
in stand 3 vast te houden. Na de ac‐
tivering blijft het systeem automatisch
doorstarten tot de motor loopt. Van‐
wege de controleprocedure begint de motor na een korte vertraging te lo‐
pen.
Mogelijke redenen voor het niet star‐
ten van de motor:
■ Koppelingspedaal niet bediend (handgeschakelde versnellings‐
bak)
■ Rempedaal niet bediend of keuze‐ hendel niet in P of N (automatische
versnellingsbak)
■ Time-out opgetreden
Turbomotor opwarmen Bij het starten is het mogelijk dat het
beschikbare motorkoppel gedurende
een korte tijd beperkt is, vooral wan‐
neer de motor koud is. Deze beper‐
king is er om het smeersysteem de
motor volledig te laten beschermen.Uitrol-brandstofafsluiter
De brandstoftoevoer wordt automa‐
tisch afgesloten bij overtoeren, d.w.z. bij het tijdens het rijden loslaten van
het gaspedaal met een ingescha‐
kelde versnelling.
Stop/Start-systeem
Het stop-startsysteem helpt brandstof te besparen en uitlaatemissies te be‐
perken. Wanneer de omstandighe‐
den het toelaten, schakelt het de mo‐
tor uit van zodra de auto langzaam
rijdt of stilstaat, bijv. aan een ver‐
keerslicht of in een file. Het start de
motor automatisch zodra u het kop‐
pelingspedaal intrapt. Een accusen‐
sor zorgt ervoor dat een Autostop al‐
leen wordt uitgevoerd, als de accu
voldoende opgeladen is om opnieuw
te kunnen starten.
Inschakelen Het stop-startsysteem is beschikbaar
van zodra de motor is gestart, de auto is vertrokken en er aan de hieronder
opgegeven omstandigheden is vol‐ daan.Uitschakelen
Schakel het stop-startsysteem manu‐ eel uit door op de eco-knop te druk‐
ken. De uitschakeling wordt aange‐
duid wanneer de led in de knop uit‐
gaat.
Autostop
Als de auto langzaam rijdt of stilstaat,
activeer dan een Autostop zoals hier‐ onder beschreven:
■ Het koppelingspedaal intrappen
■ Zet de hendel in de neutraalstand
■ Laat het koppelingspedaal los

138Rijden en bediening
De motor wordt uitgeschakeld terwijl
het contact aan blijft.
Een Autostop wordt aangegeven
door de naald op de AUTOSTOP-po‐
sitie in de toerenteller.
Tijdens een Autostop blijven de ver‐
warming en remmen normaal wer‐
ken.
Voorzichtig
Tijdens een Autostop kan de
stuurbekrachtiging verminderd
werken.
Voorwaarden voor een Autostop
Het stop-startsysteem controleert of
aan elk van de volgende voorwaar‐
den is voldaan:
■ het stop-startsysteem is niet manu‐
eel uitgeschakeld
■ de motorkap is volledig gesloten
■ het bestuurdersportier is gesloten of de veiligheidsgordel van de be‐
stuurder is vastgemaakt
■ de accu is voldoende opgeladen en
in goede staat
■ de motor is opgewarmd
■ de motorkoeltemperatuur is niet te hoog
■ de temperatuur van de uitlaatgas‐ sen is niet te hoog, bijv. nadat u met
hoge motorbelasting heeft gereden
■ de omgevingstemperatuur is hoger
dan -5 °C
■ de klimaatregeling laat een Auto‐ stop toe
■ het remvacuüm is voldoende■ de zelfreinigende functie van het roetfilter is niet actief
■ sinds de laatste Autostop reed de auto minstens stapvoets
Anders is een Autostop niet mogelijk. Bepaalde instellingen van het airco‐
systeem kunnen een Autostop ver‐
hinderen. Zie het hoofdstuk Klimaat‐
regeling voor meer details 3 127.
Onmiddellijk na een snelwegrit kan
mogelijk geen Autostop plaatsvinden.
Nieuwe auto inrijden 3 135.
Ontlaadbeveiliging accu
Om het betrouwbaar herstarten van
de motor te garanderen, zijn er ver‐
schillende ontlaadbeveiligingen van de accu ingevoerd als onderdeel van
het stop-startsysteem.
Stroombesparingsmaatregelen
Tijdens een Autostop worden ver‐ schillende elektrische functies zoals
de extra elektrische verwarming of de
achterruitverwarming uitgeschakeld
of in een stroombesparingsmodus

Rijden en bediening139
gezet. De ventilatorsnelheid van het
aircosysteem wordt verminderd om
stroom te besparen.
Herstarten van de motor door de bestuurder
Trap het koppelingspedaal in om de
motor te herstarten.
Het starten van de motor wordt aan‐
geduid door de naald op de statio‐
naire toerentalstand in de toerentel‐
ler.
Als de keuzehendel uit neutraal is ge‐ haald voordat u de koppeling hebt be‐
diend, gaat het lampje - branden of
wordt het als symbool weergegeven op het Driver Information Centre.
Controlelamp - 3 92.
Herstarten van de motor door het stop-startsysteem De keuzehendel moet in neutraal
staan om automatisch herstarten mo‐
gelijk te maken.Als er zich een van de volgende om‐
standigheden voordoet tijdens een
Autostop, dan zal de motor automa‐
tisch door het stop-startsysteem wor‐ den herstart:
■ Het stop-startsysteem is manueel uitgeschakeld
■ de motorkap is open
■ de veiligheidsgordel van de be‐ stuurders is losgemaakt en het be‐
stuurdersportier is geopend
■ de motortemperatuur is te laag
■ het oplaadniveau van de accu is onder een bepaald niveau
■ het remvacuüm is niet voldoende
■ de auto reed minstens stapvoets
■ het aircosysteem vereist het starten
van de motor
■ de airco werd manueel aangezet
Als de motorkap niet volledig geslo‐
ten is, verschijnt een waarschuwings‐ bericht in het Driver Information Cen‐
tre.Als een elektrisch accessoire, bijv.
een draagbare cd-speler op de elek‐
trische aansluiting is aangesloten,
merkt u mogelijk een korte span‐
ningsdaling tijdens het herstarten.
Parkeren ■ De auto niet op een licht ontvlam‐ bare ondergrond parkeren. De on‐
dergrond kan door de hoge tempe‐
ratuur van het uitlaatgassysteem
mogelijk vlam vatten.
■ Trek altijd de handrem aan. Trek de
handbediende handrem aan zon‐
der de ontgrendelknop in te druk‐ ken. Op aflopende of oplopende
hellingen zo stevig mogelijk. Tege‐
lijkertijd de rem intrappen om de be‐
dieningskracht te verminderen.
Trek de elektrische handrem aan
door gedurende ongeveer
één seconde aan schakelaar m te
trekken.
■ Motor en contact uitschakelen. Stuurwiel verdraaien totdat het
stuurslot vergrendelt.

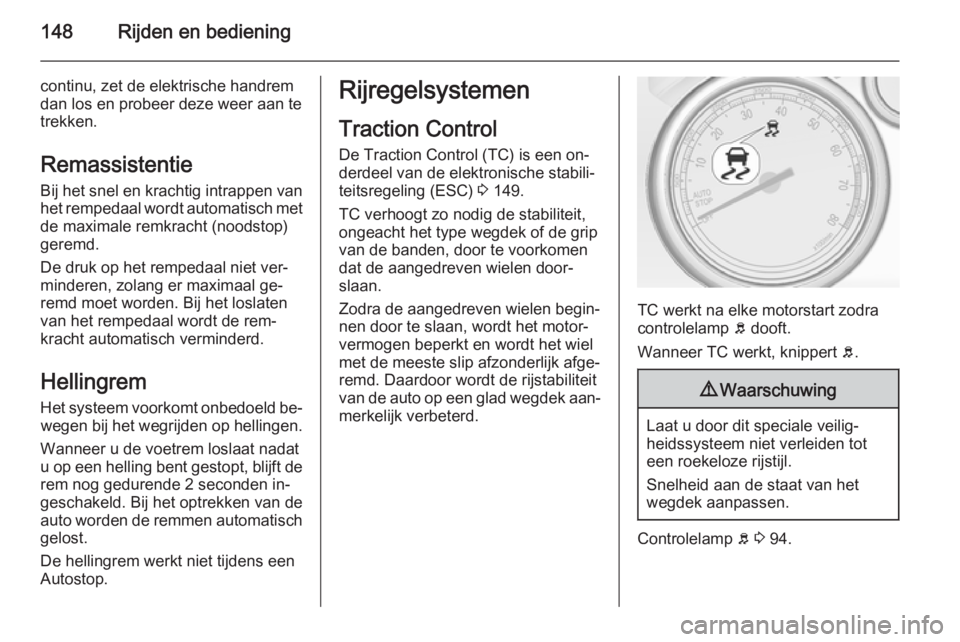

148Rijden en bediening
continu, zet de elektrische handremdan los en probeer deze weer aan te
trekken.
RemassistentieBij het snel en krachtig intrappen van
het rempedaal wordt automatisch met
de maximale remkracht (noodstop)
geremd.
De druk op het rempedaal niet ver‐
minderen, zolang er maximaal ge‐
remd moet worden. Bij het loslaten
van het rempedaal wordt de rem‐
kracht automatisch verminderd.
HellingremHet systeem voorkomt onbedoeld be‐ wegen bij het wegrijden op hellingen.
Wanneer u de voetrem loslaat nadat
u op een helling bent gestopt, blijft de rem nog gedurende 2 seconden in‐
geschakeld. Bij het optrekken van de
auto worden de remmen automatisch gelost.
De hellingrem werkt niet tijdens een
Autostop.Rijregelsystemen
Traction Control
De Traction Control (TC) is een on‐
derdeel van de elektronische stabili‐
teitsregeling (ESC) 3 149.
TC verhoogt zo nodig de stabiliteit,
ongeacht het type wegdek of de grip
van de banden, door te voorkomen
dat de aangedreven wielen door‐
slaan.
Zodra de aangedreven wielen begin‐
nen door te slaan, wordt het motor‐
vermogen beperkt en wordt het wiel
met de meeste slip afzonderlijk afge‐
remd. Daardoor wordt de rijstabiliteit
van de auto op een glad wegdek aan‐ merkelijk verbeterd.
TC werkt na elke motorstart zodra
controlelamp b dooft.
Wanneer TC werkt, knippert b.
9 Waarschuwing
Laat u door dit speciale veilig‐
heidssysteem niet verleiden tot
een roekeloze rijstijl.
Snelheid aan de staat van het
wegdek aanpassen.
Controlelamp b 3 94.

184Verzorging van de auto9Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.
Leg de veiligheidsgrendel links opzijen open de motorkap.
Motorkapsteun vastzetten.
Als de motorkap wordt geopend tij‐
dens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐
kap stevig in de houder duwen.
Laat de motorkap zakken en laat het
vanaf een lage hoogte (20-25 cm) in
het slot vallen. Controleer of de mo‐
torkap vergrendeld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Verge‐
wis u ervan dat de gebruikte olie de juiste specificatie heeft. Aanbevolen
vloeistoffen en smeermiddelen
3 228.

188Verzorging van de auto
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 228.
Accu Auto's zonder stop-startsysteem zijn
uitgerust met een loodzuuraccu. Au‐
to's met stop-startsysteem zijn uitge‐
rust met een AGM-accu die geen
loodzuuraccu is.
De accu van de auto is onderhouds‐ vrij mits uw rijstijl zo is dat de accu
voldoende wordt opgeladen. Bij korte
ritten en veelvuldig starten kan de
accu ontladen raken. Vermijd het ge‐
bruik van onnodige elektrische ver‐
bruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu ont‐
laden raken. Poolklem van de min‐
pool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging accu 3 123.
Accu vervangen
Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling van het
stop- startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Zorg bij auto's met een Stop/Start-
systeem dat de AGM-accu (Absorp‐
tive Glass Mat) weer wordt vervangen
door een AGM-accu.

Verzorging van de auto189
U kunt een AGM-accu herkennen aan
het label op de accu. Wij bevelen het
gebruik aan van een originele Opel
accu.
Let op
Als u een andere AGM-accu ge‐
bruikt dan de originele Opel accu is
het mogelijk dat het Stop/Start-sys‐
teem slechter presteert.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop-startsysteem 3 137.
Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp gebruiken 3 220.
Waarschuwingssticker
Betekenis van de symbolen: ■ Geen vonken, open vuur en niet ro‐
ken.
■ Altijd een veiligheidsbril dragen. Explosieve gassen kunnen aanlei‐
ding geven tot blindheid of letsel.
■ Houd de accu buiten het bereik van
kinderen.
■ De accu bevat zwavelzuur dat blindheid of ernstige brandwonden
kan veroorzaken.
■ Zie de gebruikershandleiding voor meer informatie.
■ Er kan explosief gas aanwezig zijn in de buurt van de accu.

200Verzorging van de auto
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming7Aanjagerregeling8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS-kleppen14–15Motorregelmodule16Startmotor17TransmissieregelmoduleNr.Stroomkring18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Relais- en zekeringhouder
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS-pomp31–32Airbag33Adaptief rijlicht (AFL), automati‐
sche verlichting34UitlaatgasrecirculatieNr.Stroomkring35Elektrisch bediende ruiten,
regensensor, buitenspiegel36Verwarming en ventilatie37–38Vacuümpomp39Regelmodule brandstofsysteem40Wis-/wasinstallatie voor41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44–45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling, adap‐
tief rijlicht (AFL)51–52Hulpverwarming, dieselmotor
