2014.5 OPEL CASCADA Инструкция по эксплуатации (in Russian)

Уход за автомобилем239
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллонгерметика, толкните захват на
кронштейне. Навернуть шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐
нить герметик в баллоне. Уло‐
жите комплект для ремонта шин
в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. Примерно через 10 км (но
не позднее, чем через10 минут) остановитесь и про‐
верьте давление в шине. Для
этого наверните воздушный
шланг компрессора непосред‐
ственно на вентиль шины и ком‐ прессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока дав‐
ление не перестанет падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐ живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении
7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.

240Уход за автомобилем
Компрессором и герметиком
можно пользоваться при темпера‐
туре не ниже примерно -30 °C.
Прилагаемые переходники можно применить для накачивания мя‐
чей, надувных матрацев, надув‐ ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐
нуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 236.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
■ Установите автомобиль на ров‐ ной, прочной и нескользкой по‐
верхности. Передние колеса
должны быть направлены прямо
вперед.■ Включите стояночный тормоз,
первую передачу, передачу зад‐него хода или установите селек‐
тор передач в положение Р.
■ Выньте запасное колесо 3 243.
■ Категорически запрещается од‐ новременно менять несколькоколес.
■ Используйте домкрат только для замены колеса в случае прокола,но не для замены летних шин на
зимние или наоборот.
■ Если автомобиль находится на мягком грунте, под домкрат сле‐дует подложить прочную доску
(толщиной не более1 см).
■ Прежде чем поднимать автомо‐ биль домкратами, выгрузите тя‐
желые грузы.
■ В вывешенном автомобиле не должно быть людей или живот‐
ных.
■ Не влезайте под поднятый на домкрате автомобиль.■ Не включайте на поднятом авто‐
мобиле двигатель.
■ Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.

Уход за автомобилем241

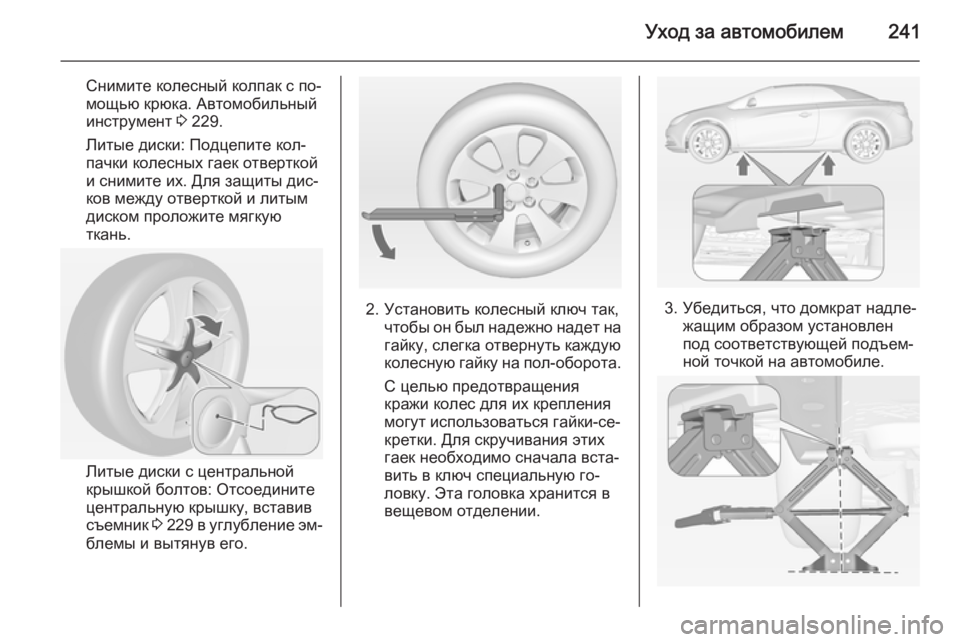

Снимите колесный колпак с по‐
мощью крюка. Автомобильный
инструмент 3 229.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.
Литые диски с центральной
крышкой болтов: Отсоедините центральную крышку, вставив
съемник 3 229 в углубление эм‐
блемы и вытянув его.
2. Установить колесный ключ так, чтобы он был надежно надет на
гайку, слегка отвернуть каждую
колесную гайку на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для скручивания этих
гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Эта головка хранится в
вещевом отделении.3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.

242Уход за автомобилем
4. Установить домкрат на необхо‐димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное ко‐ лесо 3 243.
7. Накрутите колесные гайки. 8. Опустите автомобиль.
9. Установите колесный ключ, убедитесь, что он стоит на‐дежно, и затяните гайки крест-накрест. Болты следует затяги‐
вать моментом 140 Нм.
10. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
Установите центральную
крышку на колеса с литыми ди‐
сками.
11. Уберите замененное колесо 3 243, водительский инстру‐
мент 3 229 и головку для бол‐
тов-секреток 3 77 на свои ме‐
ста.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.Место для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.

Уход за автомобилем243
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐
цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.
Для уточнения применимого огра‐ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Извлечение запасного колеса
и укладка поврежденного
колеса в багажный отсек
Запасное колесо хранится в спе‐
циальной нише под крышкой пола.
В нишу запасного колеса поме‐
щаются только колеса такого же
размера, как запасное колесо.
Для извлечения:
1. Закройте мягкую крышу и сло‐ жите перегородку багажного от‐сека, нажав рядом с петлей
вверх и внутрь 3 80.
2. Снимите крышку пола.

244Уход за автомобилем
3. Запасное колесо закрепленогайкой-барашком в нише. От‐
верните гайку, снимите конус и
выньте запасное колесо.
Под запасным колесом нахо‐
дятся ящик и чехол с автомо‐
бильными инструментами.
4. Замените поврежденное ко‐ лесо 3 240 и положите инстру‐
менты обратно в ящик с инстру‐
ментами и в чехол. Снимите ре‐
мень с ящика и отложите в сто‐
рону.
5. Закрепите ящик с инструмен‐ тами, навернув обратно гайку-
барашек с конусом. Положите
чехол в нишу.
6. Уложите поврежденное колесо в нишу наружной стороной
вверх.7. Вставьте петлю на конце кре‐ пежного ремня в левый задний
люверс.
8. Вставьте крюк на конце крепеж‐
ного ремня в петлю на другом
его конце и натяните ремень
так, чтобы он был надежно при‐
креплен к люверсу.
9. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
10. Зацепите крюк за правый зад‐ ний люверс.
11. Натянуть крепежный ремень с помощью пряжки.

Уход за автомобилем245
12. Положите крышку пола на ко‐лесо.
13. Если предусмотрено, закрепите
чехол с тягово-сцепным устрой‐
ством с шаровой опорой за лю‐
верс в багажном отсеке.
14. Прежде чем открывать мягкую крышу, разложите перегородку
багажного отсека.
Укладка запасного колеса на место после замены
поврежденного колеса
1. Закройте мягкую крышу и сло‐ жите перегородку багажного от‐
сека.
2. Снимите крышку пола, отвер‐ ните и снимите гайку-барашек иконус.
3. Уложите инструменты обратно в ящик с инструментами и в че‐
хол.
4. Уложите поврежденное колесо в нишу наружной стороной
вверх.
5. Вставьте эксцентрический ко‐ нус в углубление запасного ко‐
леса и поверните его так, чтобы колесо было максимально
сдвинуто вперед. Закрепите ко‐
лесо, навернув гайку-барашек
на болт по часовой стрелке.
6. Вставьте и закройте крышку пола.
9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните домкрат и ин‐
струменты в соответствующих
отсеках в закрепленном поло‐ жении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесо
Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.

246Уход за автомобилем

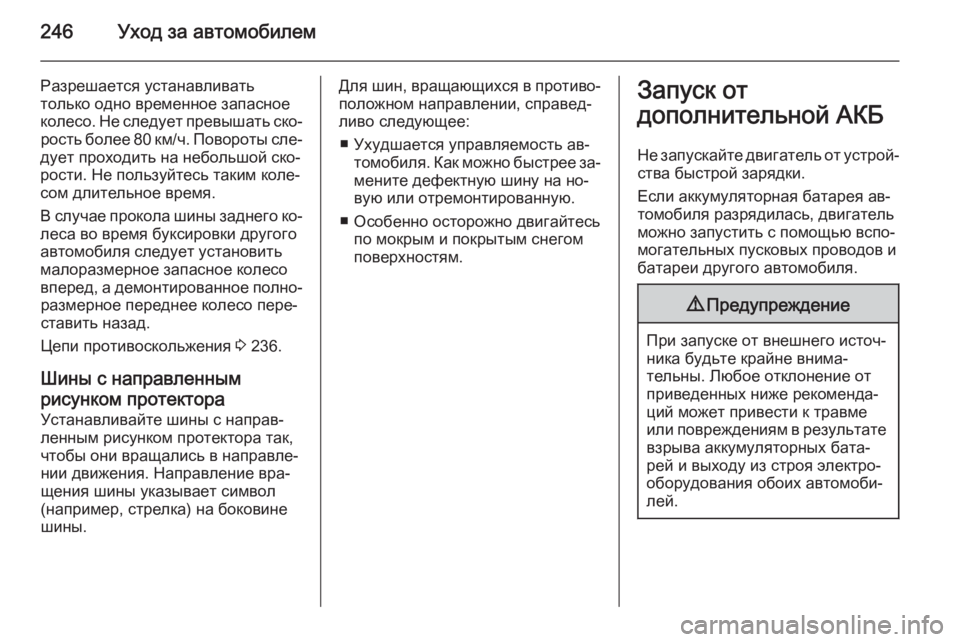

Разрешается устанавливать
только одно временное запасное
колесо. Не следует превышать ско‐ рость более 80 км/ч. Повороты сле‐
дует проходить на небольшой ско‐
рости. Не пользуйтесь таким коле‐
сом длительное время.
В случае прокола шины заднего ко‐ леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 236.
Шины с направленным
рисунком протектора Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐ нии движения. Направление вра‐
щения шины указывает символ
(например, стрелка) на боковине
шины.Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
■ Ухудшается управляемость ав‐ томобиля. Как можно быстрее за‐
мените дефектную шину на но‐
вую или отремонтированную.
■ Особенно осторожно двигайтесь по мокрым и покрытым снегом
поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐ ства быстрой зарядки.
Если аккумуляторная батарея ав‐
томобиля разрядилась, двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
