2014.5 OPEL CASCADA Инструкция по эксплуатации (in Russian)

Вождение и управление автомобилем191
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Активировать или отключить ка‐
меру заднего вида можно в меню
Настройки информационного дис‐
плея. Сохранение индивидуаль‐
ных настроек 3 117.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.
Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
■ территория вокруг автомобиля плохо освещена,
■ в объектив камеры попадает сол‐
нечный свет или свет фар дру‐
гого автомобиля,■ объектив камеры обледенел, за‐ бился снегом или грязью. Очи‐стите объектив, промойте его во‐ дой и вытрите мягкой тканью,
■ задняя часть автомобиля была повреждена в результате ДТП,
■ наблюдаются резкие перепады температуры.
Помощник по дорожным
знакам
Порядок работы Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ■ ограничение скорости
■ обгон запрещен
■ окончание действия ограниче‐ ний скорости
■ окончание действия запрета на обгон

192Вождение и управление автомобилем
Дорожные знаки
Начало и окончание:
■ скоростная автомагистраль
■ федеральные автомагистрали
■ улицы с пешеходным движениемЗнаки дополнительной информа‐
ции ■ знаки дополнительной информа‐
ции к дорожным знакам
■ ограничение езды с прицепом
■ мокрая дорога
■ скользкая дорога
■ направление поворота
Знаки ограничения скорости дви‐
жения отображаются на дисплее информационного центра води‐
теля до тех пор, пока система не
обнаружит другой знак ограниче‐
ния скорости, знак конца зоны ог‐
раничения скорости или не истечет заданный интервал времени.
На дисплее могут отображаться
несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности. В темное время суток
система работает, если скорость
не превышает 160 км/ч.
Как только скорость снизится ниже
55 км/ч, например , при въезде в на‐
селенный пункт, будет выполнен сброс дисплея, и содержимое стра‐
ницы дорожных знаков будет очи‐
щено. На дисплей будет выведена
индикация следующей распознан‐
ной скорости.

Вождение и управление автомобилем193
Отображение информации
Дорожные знаки отображаются в
меню " Распознавание дорожных
знаков " на дисплее информацион‐
ного центра водителя. Выбор меню осуществляется с помощью колесарегулятора подрулевого рычага
переключателя указателей пово‐
рота 3 107.
При выборе другой функции меню
информационного центра води‐
теля, после возврата к странице
обнаружения дорожных знаков на
дисплей выводится последний об‐ наруженный дорожный знак.
После очистки страницы дорожных
знаков системой отображается следующий значок:
Очистить содержимое страницы
системы распознавания дорожных
знаков во время движения можно также нажав и удерживая кнопку
SET/CLR на рычаге указателей по‐
ворота.
Функция всплывающих
сообщений На каждой странице меню инфор‐
мационного центра водителя ото‐
бражаются всплывающие окна ог‐
раничений скорости и запрещаю‐
щих знаков.

194Вождение и управление автомобилем
Функцию всплывающих сообщений
можно отключить на странице па‐
раметров системы распознавания
дорожных знаков, нажав кнопку
SET/CLR на подрулевом переклю‐
чателе указателей поворота.После того как на экране отобра‐
зится страница настроек, выберите Выкл , чтобы отключить функцию
всплывающих сообщений. Чтобы
снова включить эту функцию, вы‐
берите On. При включении зажига‐
ния функция всплывающих сооб‐
щений отключается.
Длительность отображения всплы‐
вающих сообщений на дисплее ин‐ формационного центра водителя
составляет около 8 секунд.
Неисправности
Система обнаружения дорожныхзнаков может работать непра‐
вильно в следующих случаях:
■ загрязнена зона лобового стекла, у которой установлена
передняя видеокамера
■ дорожные знаки полностью или частично перекрыты или же их
трудно распознать
■ присутствуют неблагоприятные условия окружающей среды,
например, сильный дождь, снег, прямой солнечный свет или тени. В этом случае на дисплей выво‐
дится символ Чтение
дорож.знаков недоступно:
плохая погода
■ дорожные знаки неправильно ус‐
тановлены или повреждены
■ дорожные знаки не соответ‐ ствуют Венской конвенции о до‐
рожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen)

Вождение и управление автомобилем195Внимание
Система помогает водителю
различать дорожные знаки при
движении в определенном ско‐
ростном диапазоне. Не игнори‐
руйте знаки, не отображаемые
системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать ско‐
рость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи во‐
дителю не освобождают его от
полной ответственности за
управление автомобилем.
Система
предупреждения о
выходе за пределы
полосы движения
Система предупреждения о вы‐
езде из полосы движения с по‐
мощью передней видеокамеры
следит за разделительными ли‐
ниями полос движения, между ко‐
торыми движется автомобиль.
Система реагирует на изменения
разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи ви‐
зуальных и звуковых предупрежда‐
ющих сигналов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается на основании следующих крите‐
риев:
■ указатели поворотов не рабо‐ тают
■ педаль тормоза не нажата■ активные действия педалью ак‐ селератора или ускорение отсут‐ствуют
■ активные действия рулевым ко‐ лесом отсутствуют
Если водитель выполняет такие
действия, предупреждение не по‐
дается.
Включение
Система предупреждения о вы‐
ходе за пределы полосы движения включается нажатием на кнопку ).
При этом включается светодиод подсветки кнопки. Включение

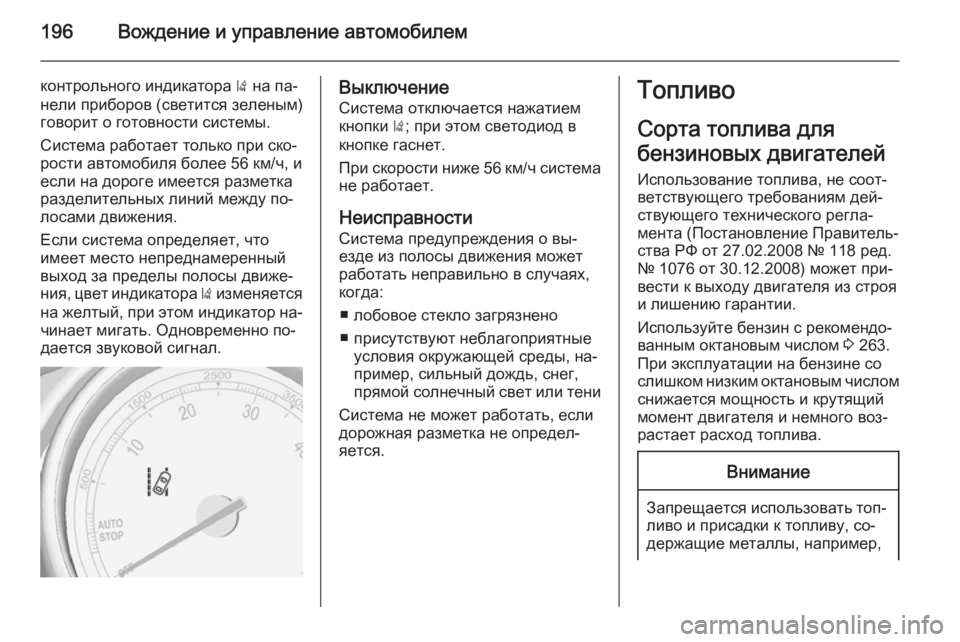

196Вождение и управление автомобилем
контрольного индикатора ) на па‐
нели приборов (светится зеленым)
говорит о готовности системы.
Система работает только при ско‐
рости автомобиля более 56 км/ч, и
если на дороге имеется разметка
разделительных линий между по‐
лосами движения.
Если система определяет, что
имеет место непреднамеренный
выход за пределы полосы движе‐
ния, цвет индикатора ) изменяется
на желтый, при этом индикатор на‐ чинает мигать. Одновременно по‐
дается звуковой сигнал.Выключение
Система отключается нажатием
кнопки ); при этом светодиод в
кнопке гаснет.
При скорости ниже 56 км/ч система
не работает.
Неисправности
Система предупреждения о вы‐
езде из полосы движения может
работать неправильно в случаях,
когда:
■ лобовое стекло загрязнено
■ присутствуют неблагоприятные условия окружающей среды, на‐
пример, сильный дождь, снег,
прямой солнечный свет или тени
Система не может работать, если
дорожная разметка не определ‐
яется.Топливо
Сорта топлива для
бензиновых двигателей
Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐ ства РФ от 27.02.2008 № 118 ред.№ 1076 от 30.12.2008) может при‐
вести к выходу двигателя из строя
и лишению гарантии.
Используйте бензин с рекомендо‐
ванным октановым числом 3 263.
При эксплуатации на бензине со слишком низким октановым числом снижается мощность и крутящий
момент двигателя и немного воз‐
растает расход топлива.Внимание
Запрещается использовать топ‐ ливо и присадки к топливу, со‐
держащие металлы, например,

Вождение и управление автомобилем197присадки на основе марганца.
Это может привести к повреж‐
дению двигателя.Внимание
При использовании бензина с
низким октановым числом воз‐
можно нарушение процесса сго‐
рания и двигатель может быть
поврежден.
Сорта топлива для
дизельных двигателей Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐ ства РФ от 27.02.2008 № 118 ред.№ 1076 от 30.12.2008) может при‐
вести к выходу двигателя из строя
и лишению гарантии.
В странах за пределами Европей‐
ского Союза используется дизель‐ ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.

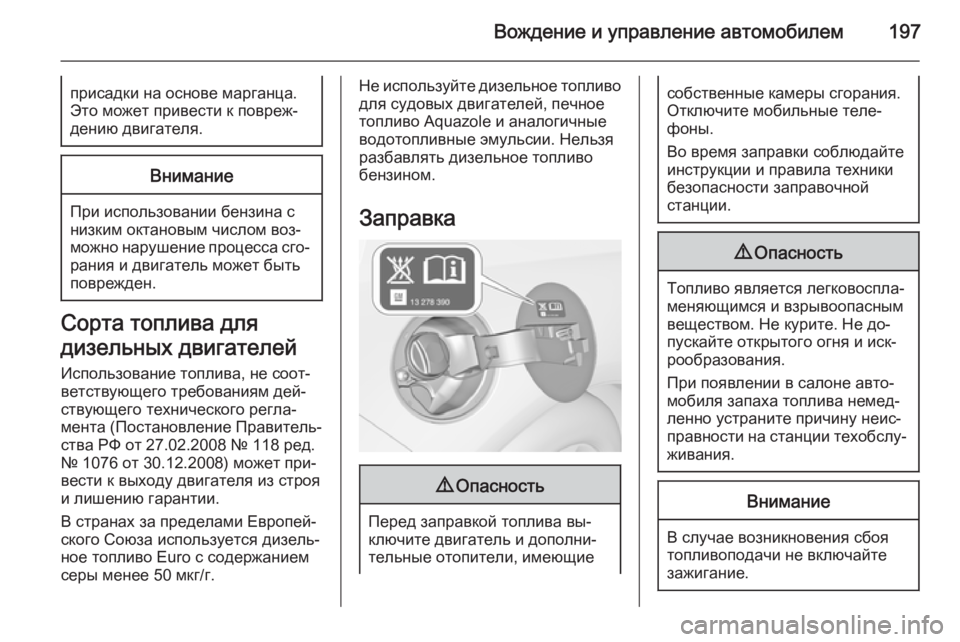

Заправка9 Опасность
Перед заправкой топлива вы‐
ключите двигатель и дополни‐
тельные отопители, имеющие
собственные камеры сгорания.
Отключите мобильные теле‐
фоны.
Во время заправки соблюдайте
инструкции и правила техники безопасности заправочной
станции.9 Опасность
Топливо является легковоспла‐
меняющимся и взрывоопасным
веществом. Не курите. Не до‐
пускайте открытого огня и иск‐
рообразования.
При появлении в салоне авто‐ мобиля запаха топлива немед‐
ленно устраните причину неис‐
правности на станции техобслу‐ живания.
Внимание
В случае возникновения сбоя
топливоподачи не включайте
зажигание.

198Вождение и управление автомобилем
Топливозаправочная горловинарасположена с правой стороны ав‐
томобиля.
Заправочный лючок открывается
только если замки автомобиля раз‐ блокированы. Откройте крышку
топливозаправочной горловины,
нажав на нее.
Чтобы открыть пробку, медленно
поверните ее влево.
Крышка топливозаправочной гор‐
ловины удерживается в специаль‐
ной скобе.
Чтобы выполнить заправку, полно‐ стью вставьте заправочный писто‐
лет и включите подачу топлива.
После автоматического отключе‐
ния можно добавить не более двух
доз топлива.
Внимание
Перелившееся топливо следует
немедленно вытереть.
Чтобы закрыть пробку, поверните
ее вправо до щелчка.
Закройте крышку люка до срабаты‐ вания защелки.
Крышка заливной горловины Следует использовать только фир‐ менную крышку наливной горло‐
вины топливного бака. В дизель‐
ных автомобилях используются
специальные крышки заливной
горловины.
Расход топлива -
выбросы CO 2
Расход топлива (суммарный) со‐
ставляет от 7,2 до 5,2 л на 100 км.
Суммарный уровень выбросов
CO 2 находится в пределах 169 -
138 г/км.
Характеристики вашей модели ука‐ заны в сертификате соответствия
ЕС на ваш автомобиль или в других
регистрационных документах для
вашей страны.
