Приборы и средства управления95
Любой из счетчиков дальности по‐ездки можно сбросить независимо
при включенном зажигании: выбе‐
рите соответствующую страницу,
нажмите и удерживайте кнопку
сброса несколько секунд, или на‐
жмите кнопку SET/CLR на рычажке
сигнала поворота.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Информационный центр водителя
3 107.
ТахометрОтображение скорости движения.
Для экономии топлива следует по
возможности выбирать передачи
так, чтобы поддерживать мини‐ мальные обороты двигателя.Внимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня
топлива
Отображает уровень топлива в
баке.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.

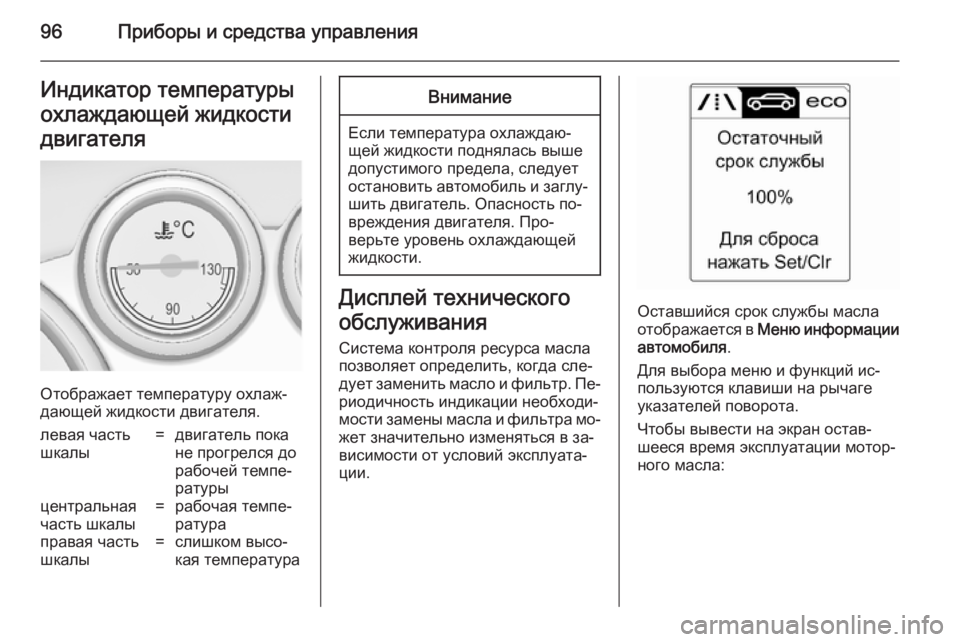

96Приборы и средства управленияИндикатор температуры
охлаждающей жидкости
двигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
левая часть
шкалы=двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы=рабочая темпе‐
ратураправая часть
шкалы=слишком высо‐
кая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐
жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.Оставшийся срок службы масла
отображается в Меню информации
автомобиля .
Для выбора меню и функций ис‐
пользуются клавиши на рычаге
указателей поворота.
Чтобы вывести на экран остав‐
шееся время эксплуатации мотор‐
ного масла:

Приборы и средства управления97
Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля X .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Нажмите клавишу SET/CLR, чтобы
сбросить показания счетчика. За‐
жигание должно быть включено, но двигатель не должен работать.
Если по расчетам системы масло
скоро выработает свой ресурс, на
дисплее информационного центра
водителя отобразится сообщение
Скоро замена масла в двигателе .
Моторное масло и масляный
фильтр следует заменить в ма‐
стерской в течение одной недели
или не превышая пробега в 500 км
(в зависимости от того, какое собы‐
тие наступит первым).
Информационный центр водителя
3 107.
Информация по обслуживанию
3 254.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов. В зависимости
от комплектации автомобиля, рас‐
положение отдельных индикато‐
ров может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство ин‐дикаторов, что можно рассматри‐
вать как проверку их работоспособ‐
ности.
Цвета индикаторов обозначают:Красный=опасность, важное на‐
поминаниеЖелтый=предупреждение,
справка, неисправ‐
ностьЗеленый=подтверждение вклю‐
ченияСиний=подтверждение вклю‐
ченияБелый=подтверждение вклю‐
чения

98Приборы и средства управления
Контрольные индикаторы панели приборов

Приборы и средства управления99
Контрольные индикаторы на
центральной консоли
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 214, предохрани‐
телей 3 222.
Указатели поворота 3 133.
Напоминание о ремне
безопасности
Напоминание о
необходимости пристегнуть
ремни безопасности на передних сиденьях X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира загорается или мигает
красным светом, если на сиденье
находится человек.
Горит непрерывно
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.
Надувные подушки
безопасности,
натяжители ремней
безопасности и
противопереворотные
балки Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если этот символ не за‐
горается, не гаснет через
4 секунды или загорается во время движения, это свидетельствует о
неисправности системы подушек
безопасности, натяжителя ремня
безопасности или выдвижных про‐ тивопереворотных балок. Подушки
безопасности, преднатяжители

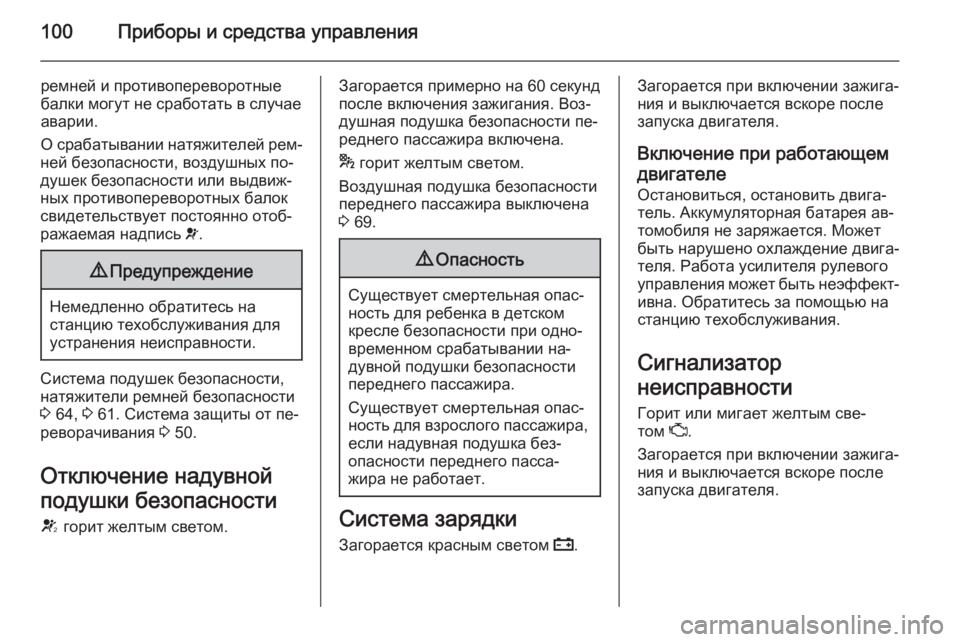

100Приборы и средства управления
ремней и противопереворотные
балки могут не сработать в случае
аварии.
О срабатывании натяжителей рем‐
ней безопасности, воздушных по‐
душек безопасности или выдвиж‐
ных противопереворотных балок
свидетельствует постоянно отоб‐
ражаемая надпись v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Система подушек безопасности,
натяжители ремней безопасности
3 64, 3 61. Система защиты от пе‐
реворачивания 3 50.
Отключение надувной
подушки безопасности
V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания. Воз‐
душная подушка безопасности пе‐
реднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 69.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе Остановиться, остановить двига‐
тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор
неисправности
Горит или мигает желтым све‐
том Z.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.

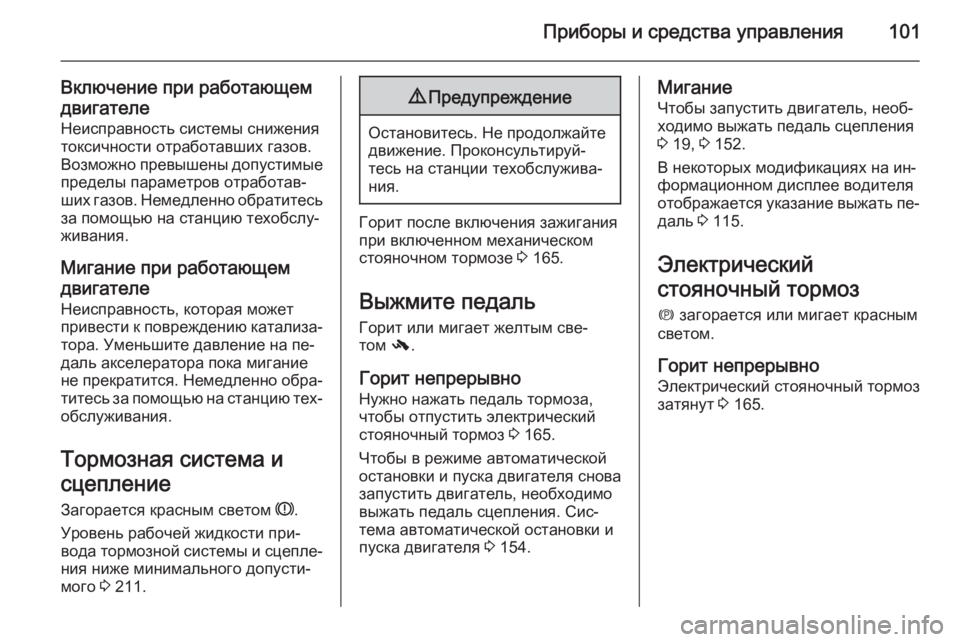

Приборы и средства управления101
Включение при работающем
двигателе Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐
живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐
обслуживания.
Тормозная система и
сцепление Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐
ния ниже минимального допусти‐ мого 3 211.9
Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 165.
Выжмите педаль Горит или мигает желтым све‐
том -.
Горит непрерывно Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 165.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐
тема автоматической остановки и
пуска двигателя 3 154.
Мигание
Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления 3 19, 3 152.
В некоторых модификациях на ин‐
формационном дисплее водителя
отображается указание выжать пе‐ даль 3 115.
Электрический
стояночный тормоз m загорается или мигает красным
светом.
Горит непрерывно
Электрический стояночный тормоз
затянут 3 165.

102Приборы и средства управления
Мигание
Электрический стояночный тормоз затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь вы‐
полнить сброс системы, сначала
освободив, а затем затянув элек‐
трический стояночный тормоз. Если m продолжит мигать, не воз‐
обновляйте движение и обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Неисправность
электрического
стояночного тормоза Горит или мигает желтым све‐
том j.
Горит непрерывно Электрический стояночный тормоз
функционирует менее эффективно
3 165.Мигание
Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система ( ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это указывает на
неисправность системы АBS. Тор‐
мозная система при этом сохра‐
няет работоспособность, однако
система АBS отключится.
Антиблокировочная тормозная
система 3 164.
Переключение на
повышенную передачу
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, в информа‐
ционном центре водителя выво‐
дится или отображается в полно‐
экранном режиме символ [.
Система помощи при вождении EcoFlex 3 107.
Усилитель рулевого
управления
c горит желтым светом.
Горит при снижении
эффективности усилителя рулевого управления
Эффективность работы усилителя рулевого управления снижена в ре‐
зультате перегрева. После того как система остынет, индикатор погас‐
нет.
