Page 305 of 357

Conservação do veículo303
SubstruturaAlgumas áreas da substrutura do
veículo têm um revestimento em PVC enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera se necessário.
Materiais de borracha/betume podem
danificar a camada de PVC. Os
trabalhos na substrutura devem ser
realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de
cera de protecção.
Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.
Para trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C,
o depósito de gás liquefeito deve ser
retirado.
Não fazer quaisquer modificações ao
sistema de gás liquefeito.
Acoplamento de reboque Não limpar a barra da esfera de
acoplamento com um jacto de vapor
ou equipamento de limpeza a jacto a
alta pressão.
Sistema de suporte traseiro
Limpar o sistema de suporte traseiro
com um jacto de vapor ou jacto de
alta pressão pelo menos uma vez por
ano.
Accionar o sistema de suporte
traseiro regularmente se não for
utilizado regularmente,
especialmente durante o Inverno.
Válvula de ar
Limpar o sistema de segurança no
pára-choques dianteiro para manter
um bom funcionamento.Conservação do
habitáculo
Interior e assentos
Limpar o interior do veículo, incluindo painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.
Limpar os estofos de pele com água
limpa e um pano macio. No caso de
forte sujidade, utilizar um produto de
limpeza de peles.
O conjunto de instrumentos e os
visores devem ser limpos apenas com um pano macio humedecido. É
necessário utilizar uma solução de
sabão pouco concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.
Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoas
que se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.
Page 306 of 357
304Conservação do veículo

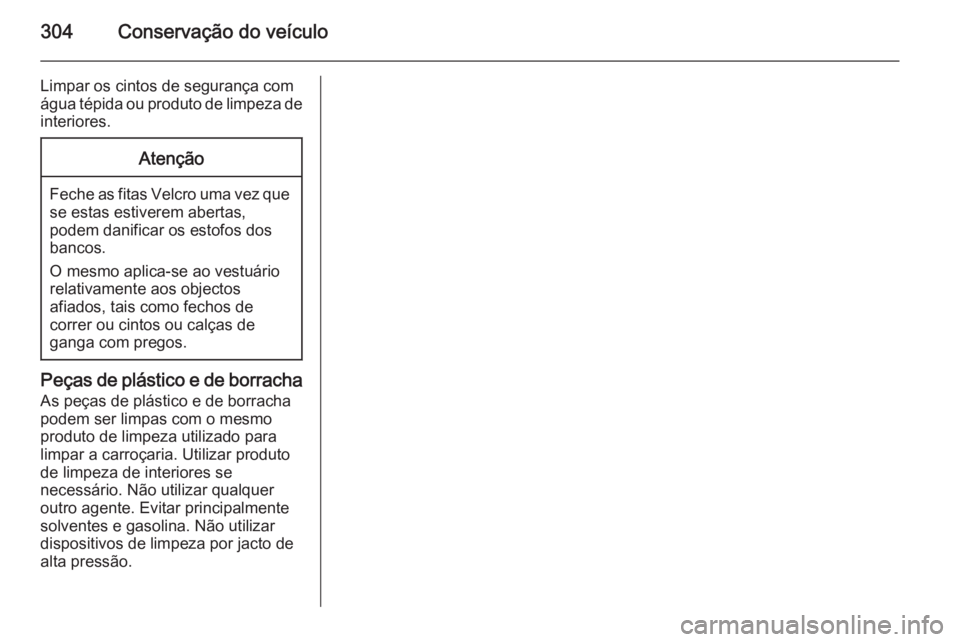

Limpar os cintos de segurança com
água tépida ou produto de limpeza de interiores.Atenção
Feche as fitas Velcro uma vez quese estas estiverem abertas,
podem danificar os estofos dos
bancos.
O mesmo aplica-se ao vestuário relativamente aos objectos
afiados, tais como fechos de
correr ou cintos ou calças de
ganga com pregos.
Peças de plástico e de borracha
As peças de plástico e de borracha
podem ser limpas com o mesmo
produto de limpeza utilizado para
limpar a carroçaria. Utilizar produto
de limpeza de interiores se
necessário. Não utilizar qualquer
outro agente. Evitar principalmente
solventes e gasolina. Não utilizar
dispositivos de limpeza por jacto de
alta pressão.
Page 307 of 357

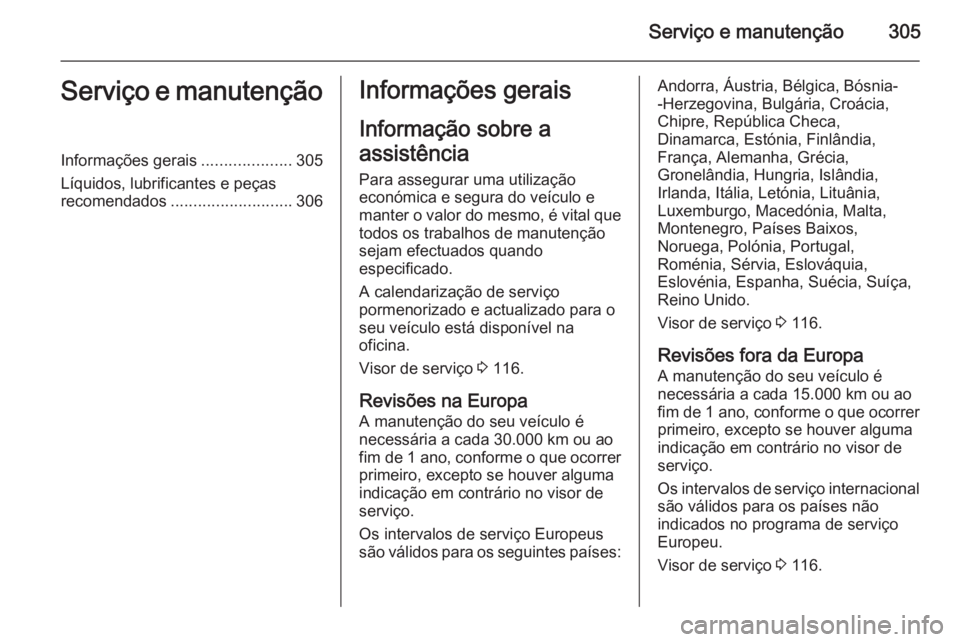

Serviço e manutenção305Serviço e manutençãoInformações gerais....................305
Líquidos, lubrificantes e peças
recomendados ........................... 306Informações gerais
Informação sobre a
assistência
Para assegurar uma utilização
económica e segura do veículo e
manter o valor do mesmo, é vital que
todos os trabalhos de manutenção
sejam efectuados quando
especificado.
A calendarização de serviço
pormenorizado e actualizado para o
seu veículo está disponível na
oficina.
Visor de serviço 3 116.
Revisões na Europa
A manutenção do seu veículo é
necessária a cada 30.000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Os intervalos de serviço Europeus
são válidos para os seguintes países:Andorra, Áustria, Bélgica, Bósnia-
-Herzegovina, Bulgária, Croácia,
Chipre, República Checa,
Dinamarca, Estónia, Finlândia,
França, Alemanha, Grécia,
Gronelândia, Hungria, Islândia,
Irlanda, Itália, Letónia, Lituânia,
Luxemburgo, Macedónia, Malta,
Montenegro, Países Baixos,
Noruega, Polónia, Portugal,
Roménia, Sérvia, Eslováquia,
Eslovénia, Espanha, Suécia, Suíça,
Reino Unido.
Visor de serviço 3 116.
Revisões fora da Europa A manutenção do seu veículo é
necessária a cada 15.000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Os intervalos de serviço internacional
são válidos para os países não
indicados no programa de serviço
Europeu.
Visor de serviço 3 116.
Page 308 of 357

306Serviço e manutenção

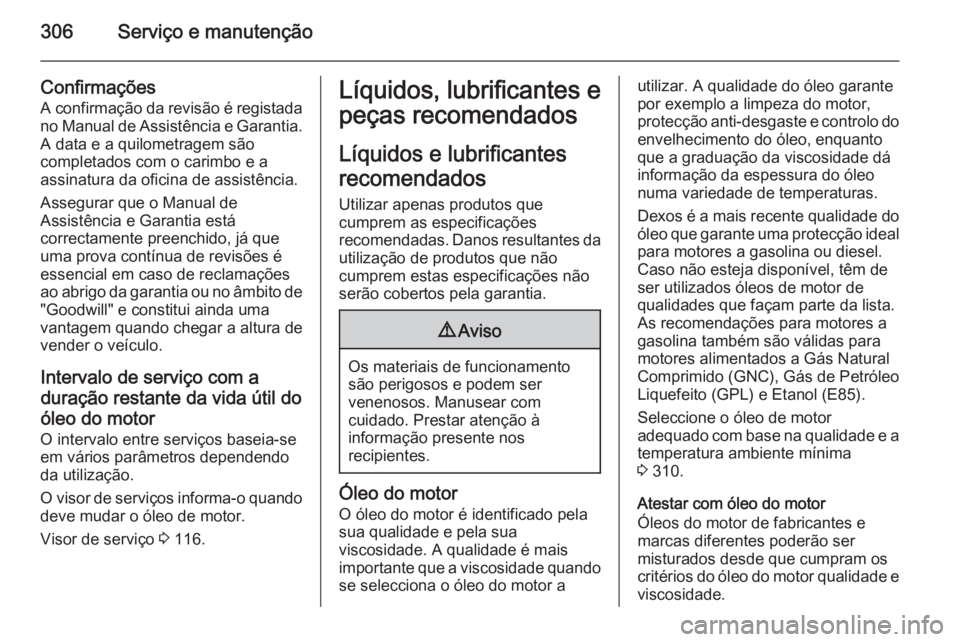

Confirmações
A confirmação da revisão é registada no Manual de Assistência e Garantia. A data e a quilometragem são
completados com o carimbo e a
assinatura da oficina de assistência.
Assegurar que o Manual de
Assistência e Garantia está
correctamente preenchido, já que
uma prova contínua de revisões é
essencial em caso de reclamações
ao abrigo da garantia ou no âmbito de
"Goodwill" e constitui ainda uma
vantagem quando chegar a altura de
vender o veículo.
Intervalo de serviço com a
duração restante da vida útil do
óleo do motor
O intervalo entre serviços baseia-se
em vários parâmetros dependendo da utilização.
O visor de serviços informa-o quando deve mudar o óleo de motor.
Visor de serviço 3 116.Líquidos, lubrificantes e
peças recomendados
Líquidos e lubrificantes
recomendados Utilizar apenas produtos que
cumprem as especificações
recomendadas. Danos resultantes da
utilização de produtos que não
cumprem estas especificações não
serão cobertos pela garantia.9 Aviso
Os materiais de funcionamento
são perigosos e podem ser
venenosos. Manusear com
cuidado. Prestar atenção à
informação presente nos
recipientes.
Óleo do motor
O óleo do motor é identificado pela sua qualidade e pela sua
viscosidade. A qualidade é mais
importante que a viscosidade quando
se selecciona o óleo do motor a
utilizar. A qualidade do óleo garante
por exemplo a limpeza do motor, protecção anti-desgaste e controlo do envelhecimento do óleo, enquanto
que a graduação da viscosidade dá
informação da espessura do óleo
numa variedade de temperaturas.
Dexos é a mais recente qualidade do óleo que garante uma protecção ideal
para motores a gasolina ou diesel.
Caso não esteja disponível, têm de
ser utilizados óleos de motor de
qualidades que façam parte da lista.
As recomendações para motores a
gasolina também são válidas para
motores alimentados a Gás Natural
Comprimido (GNC), Gás de Petróleo
Liquefeito (GPL) e Etanol (E85).
Seleccione o óleo de motor
adequado com base na qualidade e a temperatura ambiente mínima
3 310.
Atestar com óleo do motor
Óleos do motor de fabricantes e marcas diferentes poderão ser
misturados desde que cumpram os
critérios do óleo do motor qualidade e viscosidade.
Page 309 of 357

Serviço e manutenção307

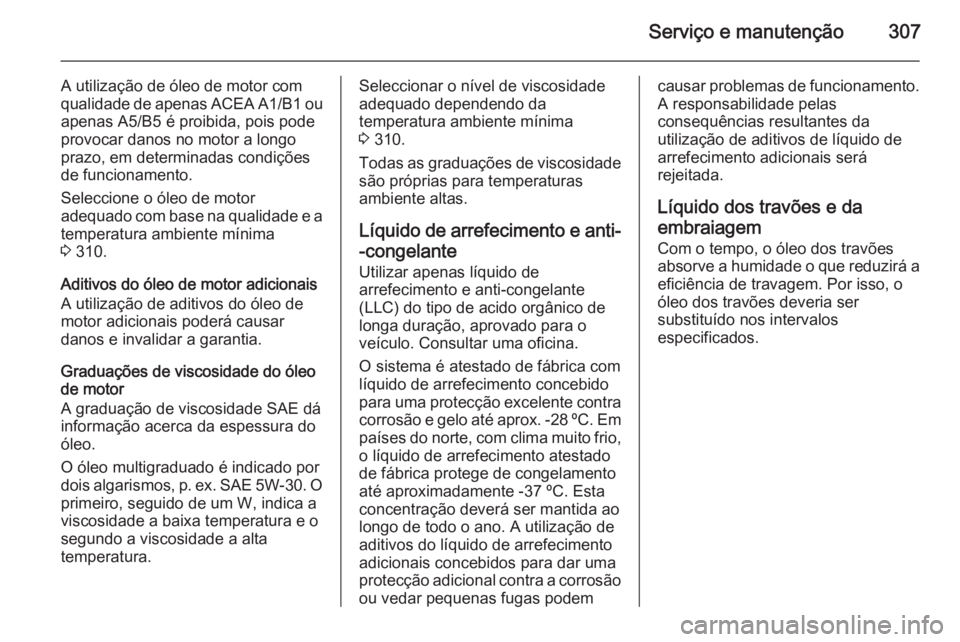

A utilização de óleo de motor com
qualidade de apenas ACEA A1/B1 ou
apenas A5/B5 é proibida, pois pode provocar danos no motor a longo
prazo, em determinadas condições
de funcionamento.
Seleccione o óleo de motor
adequado com base na qualidade e a temperatura ambiente mínima
3 310.
Aditivos do óleo de motor adicionais
A utilização de aditivos do óleo de
motor adicionais poderá causar
danos e invalidar a garantia.
Graduações de viscosidade do óleo
de motor
A graduação de viscosidade SAE dá
informação acerca da espessura do
óleo.
O óleo multigraduado é indicado por
dois algarismos, p. ex. SAE 5W-30. O
primeiro, seguido de um W, indica a viscosidade a baixa temperatura e o
segundo a viscosidade a alta
temperatura.Seleccionar o nível de viscosidade
adequado dependendo da
temperatura ambiente mínima
3 310.
Todas as graduações de viscosidade são próprias para temperaturas
ambiente altas.
Líquido de arrefecimento e anti-
-congelante
Utilizar apenas líquido de
arrefecimento e anti-congelante
(LLC) do tipo de acido orgânico de
longa duração, aprovado para o
veículo. Consultar uma oficina.
O sistema é atestado de fábrica com
líquido de arrefecimento concebido
para uma protecção excelente contra corrosão e gelo até aprox. -28 ºC. Em
países do norte, com clima muito frio, o líquido de arrefecimento atestado
de fábrica protege de congelamento
até aproximadamente -37 ºC. Esta
concentração deverá ser mantida ao
longo de todo o ano. A utilização de
aditivos do líquido de arrefecimento adicionais concebidos para dar umaprotecção adicional contra a corrosão
ou vedar pequenas fugas podemcausar problemas de funcionamento.
A responsabilidade pelas
consequências resultantes da
utilização de aditivos de líquido de
arrefecimento adicionais será
rejeitada.
Líquido dos travões e da
embraiagem Com o tempo, o óleo dos travões
absorve a humidade o que reduzirá a
eficiência de travagem. Por isso, o
óleo dos travões deveria ser
substituído nos intervalos
especificados.
Page 310 of 357

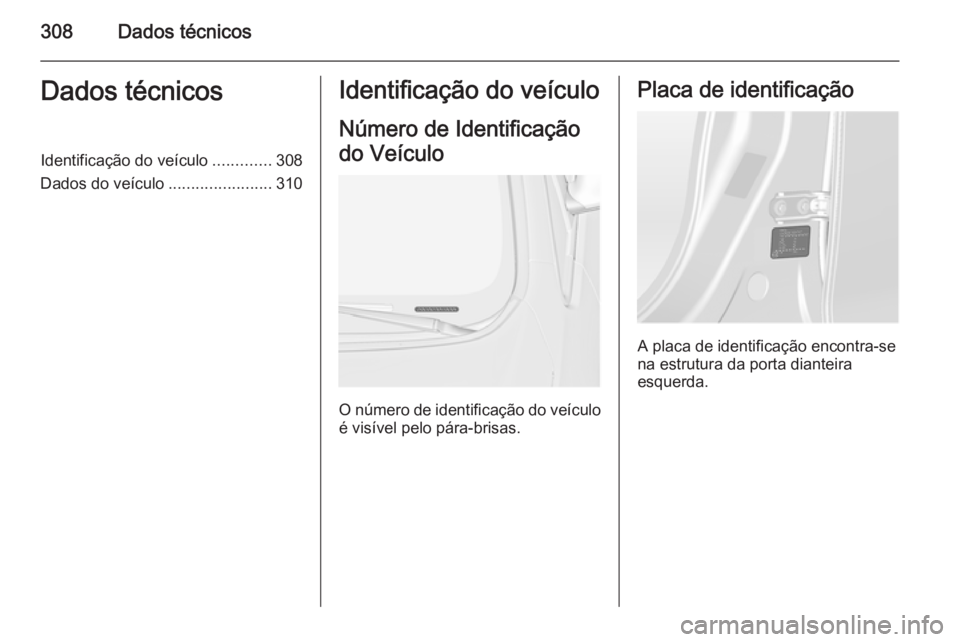

308Dados técnicosDados técnicosIdentificação do veículo.............308
Dados do veículo .......................310Identificação do veículo
Número de Identificação
do Veículo
O número de identificação do veículo é visível pelo pára-brisas.
Placa de identificação
A placa de identificação encontra-se
na estrutura da porta dianteira
esquerda.
Page 311 of 357

Dados técnicos309

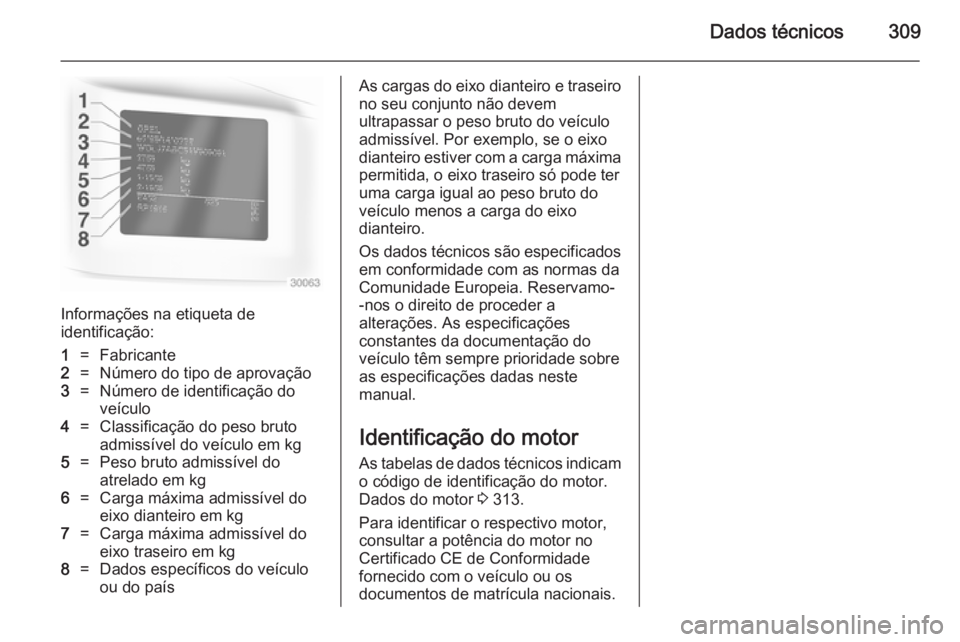

Informações na etiqueta de
identificação:
1=Fabricante2=Número do tipo de aprovação3=Número de identificação do
veículo4=Classificação do peso bruto
admissível do veículo em kg5=Peso bruto admissível do
atrelado em kg6=Carga máxima admissível do
eixo dianteiro em kg7=Carga máxima admissível do
eixo traseiro em kg8=Dados específicos do veículo
ou do paísAs cargas do eixo dianteiro e traseiro no seu conjunto não devem
ultrapassar o peso bruto do veículo
admissível. Por exemplo, se o eixo
dianteiro estiver com a carga máxima permitida, o eixo traseiro só pode ter
uma carga igual ao peso bruto do
veículo menos a carga do eixo
dianteiro.
Os dados técnicos são especificados
em conformidade com as normas da
Comunidade Europeia. Reservamo-
-nos o direito de proceder a
alterações. As especificações
constantes da documentação do
veículo têm sempre prioridade sobre
as especificações dadas neste
manual.
Identificação do motor
As tabelas de dados técnicos indicam
o código de identificação do motor.
Dados do motor 3 313.
Para identificar o respectivo motor,
consultar a potência do motor no
Certificado CE de Conformidade
fornecido com o veículo ou os
documentos de matrícula nacionais.
Page 312 of 357

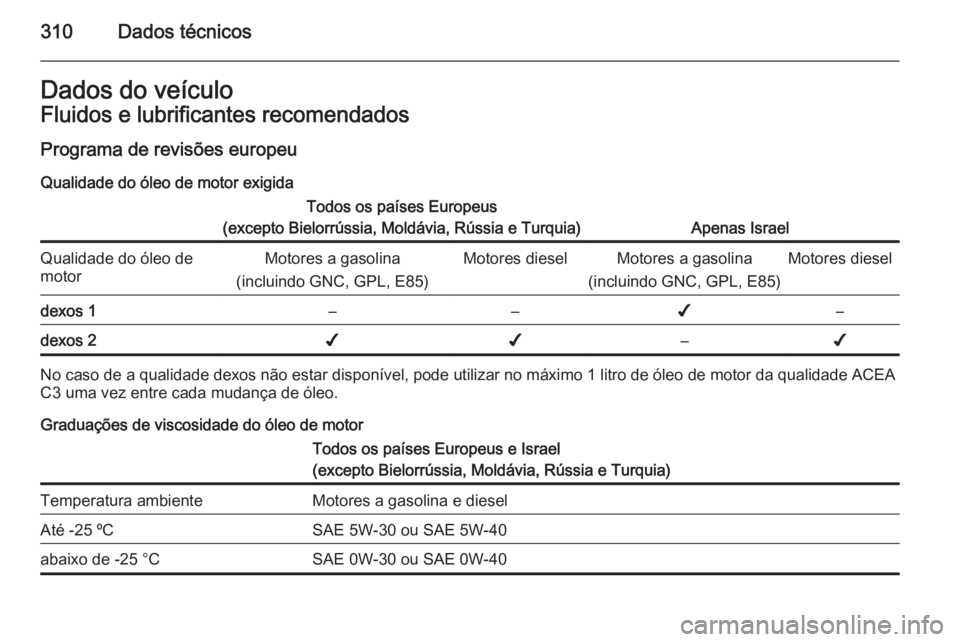

310Dados técnicosDados do veículoFluidos e lubrificantes recomendados
Programa de revisões europeu
Qualidade do óleo de motor exigidaTodos os países Europeus
(excepto Bielorrússia, Moldávia, Rússia e Turquia)
Apenas Israel
Qualidade do óleo de
motorMotores a gasolina
(incluindo GNC, GPL, E85)Motores dieselMotores a gasolina
(incluindo GNC, GPL, E85)Motores dieseldexos 1––✔–dexos 2✔✔–✔
No caso de a qualidade dexos não estar disponível, pode utilizar no máximo 1 litro de óleo de motor da qualidade ACEA
C3 uma vez entre cada mudança de óleo.
Graduações de viscosidade do óleo de motor
Todos os países Europeus e Israel
(excepto Bielorrússia, Moldávia, Rússia e Turquia)Temperatura ambienteMotores a gasolina e dieselAté -25 ºCSAE 5W-30 ou SAE 5W-40abaixo de -25 °CSAE 0W-30 ou SAE 0W-40
