Conservação do veículo247
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar num desempenho mais fraco do
sistema pára/arranca.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 175.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria do veículo
poderá sofrer danos.
Auxílio de arranque 3 297.
Etiqueta de aviso
Significado dos símbolos:
■ Sem faíscas, chamas vivas ou fumo.
■ Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
■ Mantenha a bateria do veículo fora
do alcance de crianças.
■ A bateria do veículo contém ácido sulfúrico, que pode provocar
cegueira ou lesões por
queimaduras graves.
■ Consultar o Manual do Proprietário
para mais informações.
■ Poderá haver gases explosivos perto da bateria do veículo.
Purgar o sistema de
combustível diesel
Se o depósito ficou vazio, é
necessário sangrar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir esse processo após terem
decorrido no mínimo 5 segundos. Se o motor não pegar, recorrer à
assistência de uma oficina.

248Conservação do veículoSubstituição das escovas
do limpa pára-brisas
Levantar o braço do limpa-vidros até
se manter na posição levantada,
pressionar o botão, desencaixar a
escova e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
Levantar o braço do limpa pára-
-brisas. Desencaixar a escova do
limpa pára-brisas conforme se
mostra na figura e retirar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadasDepois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.

Conservação do veículo249Faróis de halogéneoDois volumes de 5 portas, trêsvolumes de 4 portas, SportsTourer
Faróis de halogéneo com lâmpadas
separadas para luzes de médios e de
máximos.
Lâmpada exterior das luzes de
médios (1) .
Lâmpada interior das luzes de
máximos (2) .
Luzes laterais/luzes de condução
diurna (3) .
Luzes de médios (1)
1. Rodar a tampa (1) para a
esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Separar a lâmpada do casquilho e substituí-la.
4. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
5. Encaixar a tampa e rodar para a direita.

250Conservação do veículo
Luzes de máximos (2)
1. Rodar a tampa (2) para aesquerda e retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do
reflector.
3. Separar a lâmpada do casquilho e substituí-la.
4. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
5. Encaixar a tampa e rodar para a direita.
Luzes laterais/Farol de circulaçãodiurna (3)
1. Rodar a tampa (3) para a
esquerda e retirá-la. Utilizar uma
chave de parafusos para rodar a
tampa.
2. Pressionar as linguetas e retirar o
suporte da lâmpada do reflector.

Conservação do veículo251
3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o casquilho da lâmpada no
reflector. Encaixar a tampa e
rodar para a direita.
Dois volumes de 3 portas
Faróis bi-halogéneo (1) com uma
lâmpada para luzes de máximos e de
médios.
Luzes laterais/luzes de condução
diurna (2) .
Luzes de médios/máximos (1)
1. Rodar a tampa (1) para a
esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar o casquilho da lâmpada da ligação da ficha
pressionando a patilha de
fixação.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.

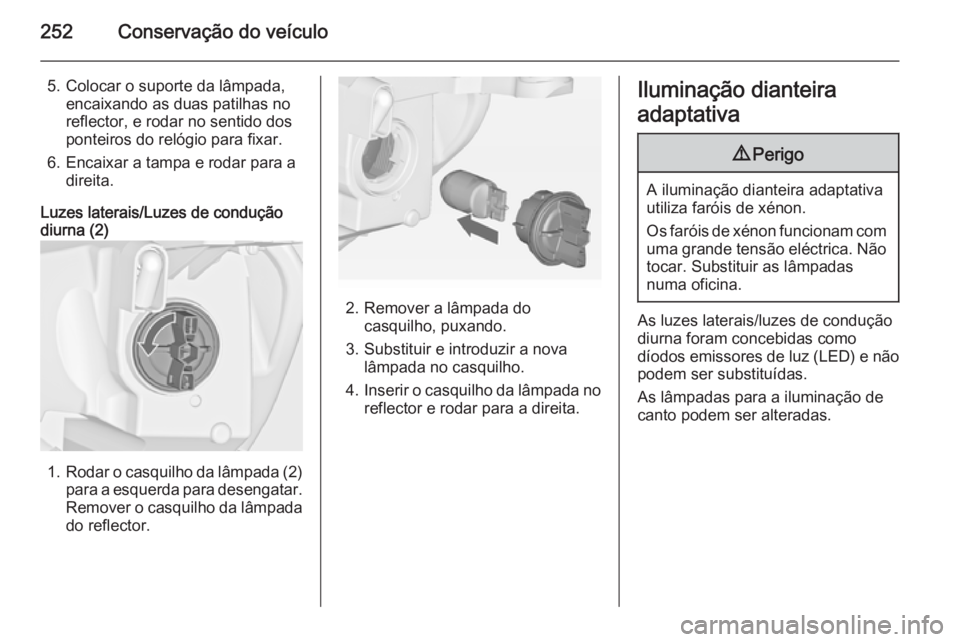

252Conservação do veículo
5. Colocar o suporte da lâmpada,encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de condução
diurna (2)
1. Rodar o casquilho da lâmpada (2)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.
2. Remover a lâmpada do casquilho, puxando.
3. Substituir e introduzir a nova lâmpada no casquilho.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Iluminação dianteira
adaptativa9 Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não
podem ser substituídas.
As lâmpadas para a iluminação de
canto podem ser alteradas.

Conservação do veículo253
Iluminação de cantos
1.Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desencaixar a lâmpada da ligação da ficha, puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Faróis de nevoeiro
Dois volumes de 5 portas, trêsvolumes de 4 portas, SportsTourer
1. Solte ambas as capas com uma chave de fendas na zona
assinalada.

254Conservação do veículo
2. Desapertar os dois parafusos eretirar o grupo óptico dos piscas
do pára-choques.
3. Desapertar os três parafusos e retirar o grupo óptico de nevoeiro
do pára-choques.
4. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
5. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
6. Substituir e inserir o casquilho da lâmpada dentro do reflector, rodar
o casquilho no sentido horário e
prender o conector de ficha.
7. Ligar o grupo óptico de nevoeiro ao pára-choques e prender com
três parafusos.
8. Ligar o grupo óptico dos piscas ao
pára-choques e prender com dois
parafusos.
9. Encaixar ambas as capas.
Dois volumes de 3 portas
1. Desencaixar a cobertura utilizando uma chave-de--parafusos na reentrância e retirá-
-la.
