2014.5 OPEL ANTARA Manuale di uso e manutenzione (in Italian)

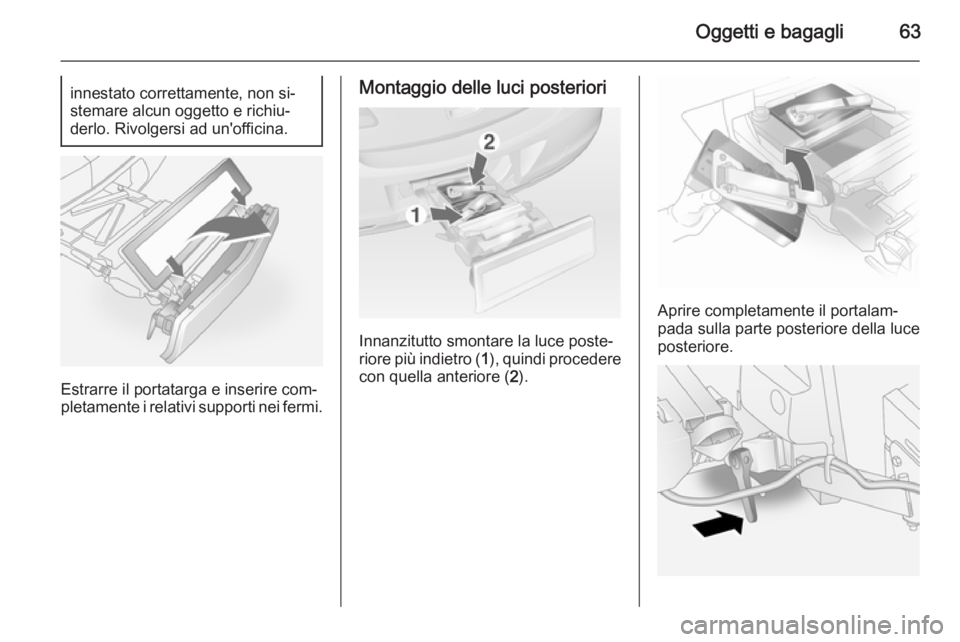

Oggetti e bagagli63innestato correttamente, non si‐
stemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Estrarre il portatarga e inserire com‐
pletamente i relativi supporti nei fermi.
Montaggio delle luci posteriori
Innanzitutto smontare la luce poste‐
riore più indietro ( 1), quindi procedere
con quella anteriore ( 2).
Aprire completamente il portalam‐
pada sulla parte posteriore della luce
posteriore.

64Oggetti e bagagli

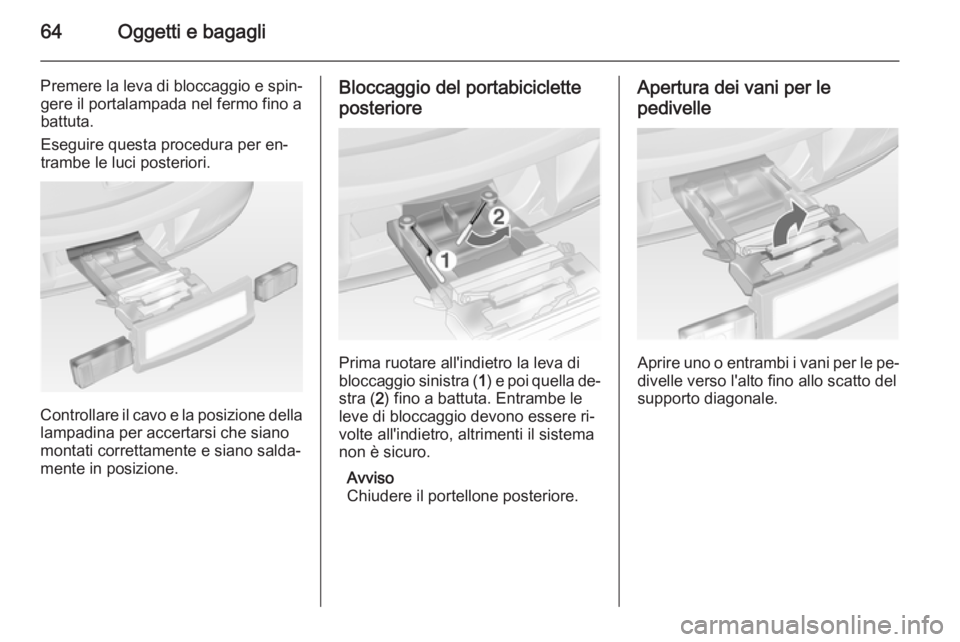

Premere la leva di bloccaggio e spin‐gere il portalampada nel fermo fino abattuta.
Eseguire questa procedura per en‐
trambe le luci posteriori.
Controllare il cavo e la posizione della
lampadina per accertarsi che siano
montati correttamente e siano salda‐
mente in posizione.
Bloccaggio del portabiciclette
posteriore
Prima ruotare all'indietro la leva di
bloccaggio sinistra ( 1) e poi quella de‐
stra ( 2) fino a battuta. Entrambe le
leve di bloccaggio devono essere ri‐
volte all'indietro, altrimenti il sistema non è sicuro.
Avviso
Chiudere il portellone posteriore.
Apertura dei vani per le
pedivelle
Aprire uno o entrambi i vani per le pe‐
divelle verso l'alto fino allo scatto del
supporto diagonale.

Oggetti e bagagli65
Rimuovere i supporti delle pedivelle
dalle relative cavità.
Regolazione del portabiciclette
in base alla bicicletta
Con la leva girevole sulla cavità della
pedivella, regolare con approssima‐
zione il gruppo pedivella regolabile ri‐ spetto alla sporgenza della pedivella.
Se la bicicletta ha le pedivelle diritte,
svitare completamente l'unità della
pedivella (posizione 5).
Se la bicicletta ha le pedivelle curve,
avvitare completamente l'unità della
pedivella (posizione 1).

66Oggetti e bagagli

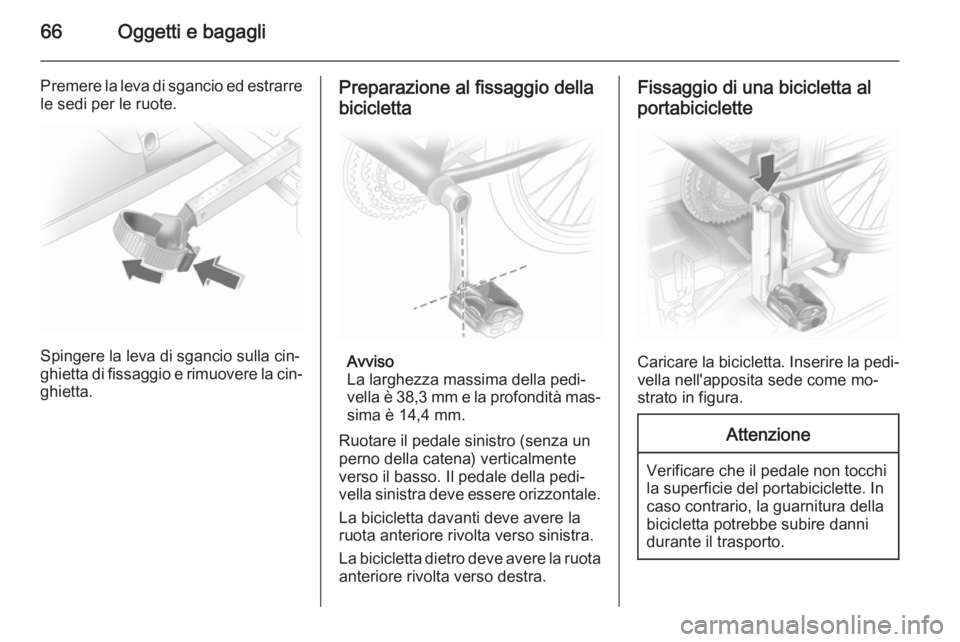

Premere la leva di sgancio ed estrarre
le sedi per le ruote.
Spingere la leva di sgancio sulla cin‐
ghietta di fissaggio e rimuovere la cin‐
ghietta.
Preparazione al fissaggio della
bicicletta
Avviso
La larghezza massima della pedi‐
vella è 38,3 mm e la profondità mas‐
sima è 14,4 mm.
Ruotare il pedale sinistro (senza un
perno della catena) verticalmente
verso il basso. Il pedale della pedi‐
vella sinistra deve essere orizzontale.
La bicicletta davanti deve avere la
ruota anteriore rivolta verso sinistra.
La bicicletta dietro deve avere la ruota
anteriore rivolta verso destra.
Fissaggio di una bicicletta al
portabiciclette
Caricare la bicicletta. Inserire la pedi‐
vella nell'apposita sede come mo‐
strato in figura.
Attenzione
Verificare che il pedale non tocchi
la superficie del portabiciclette. In
caso contrario, la guarnitura della
bicicletta potrebbe subire danni
durante il trasporto.

Oggetti e bagagli67

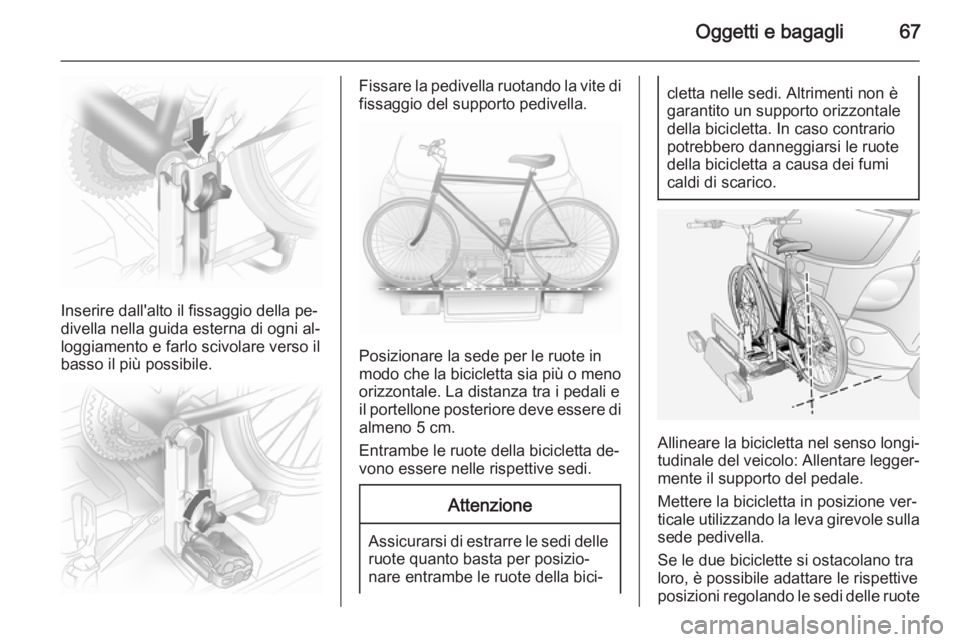

Inserire dall'alto il fissaggio della pe‐
divella nella guida esterna di ogni al‐
loggiamento e farlo scivolare verso il
basso il più possibile.
Fissare la pedivella ruotando la vite di fissaggio del supporto pedivella.
Posizionare la sede per le ruote in
modo che la bicicletta sia più o meno
orizzontale. La distanza tra i pedali e
il portellone posteriore deve essere di almeno 5 cm.
Entrambe le ruote della bicicletta de‐
vono essere nelle rispettive sedi.
Attenzione
Assicurarsi di estrarre le sedi delle
ruote quanto basta per posizio‐
nare entrambe le ruote della bici‐
cletta nelle sedi. Altrimenti non è
garantito un supporto orizzontale
della bicicletta. In caso contrario
potrebbero danneggiarsi le ruote
della bicicletta a causa dei fumi
caldi di scarico.
Allineare la bicicletta nel senso longi‐
tudinale del veicolo: Allentare legger‐
mente il supporto del pedale.
Mettere la bicicletta in posizione ver‐
ticale utilizzando la leva girevole sulla
sede pedivella.
Se le due biciclette si ostacolano tra
loro, è possibile adattare le rispettive
posizioni regolando le sedi delle ruote

68Oggetti e bagagli

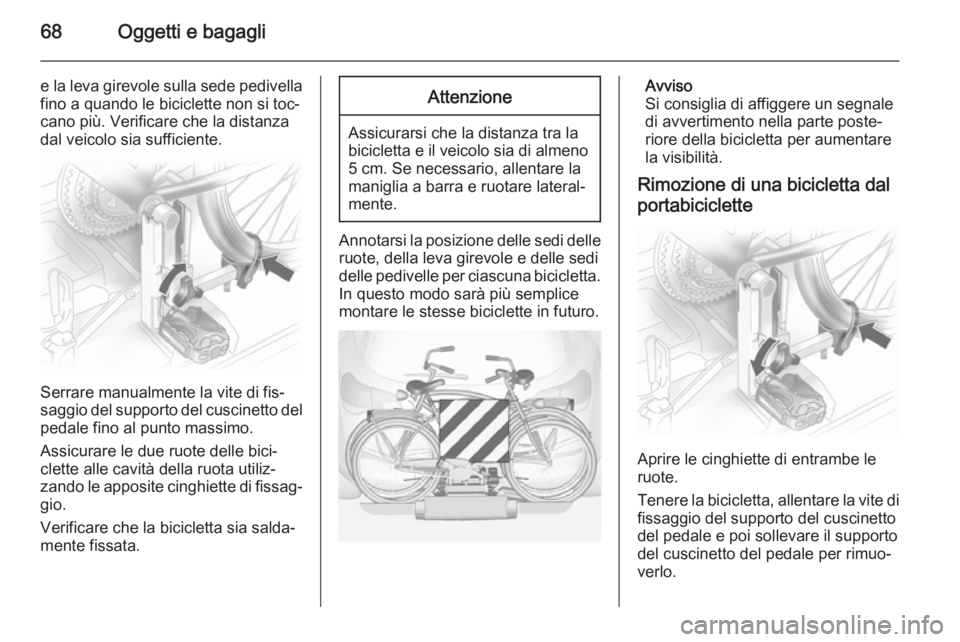

e la leva girevole sulla sede pedivella
fino a quando le biciclette non si toc‐
cano più. Verificare che la distanza
dal veicolo sia sufficiente.
Serrare manualmente la vite di fis‐
saggio del supporto del cuscinetto del
pedale fino al punto massimo.
Assicurare le due ruote delle bici‐
clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di fissag‐ gio.
Verificare che la bicicletta sia salda‐
mente fissata.
Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno 5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Annotarsi la posizione delle sedi delle ruote, della leva girevole e delle sedi
delle pedivelle per ciascuna bicicletta.
In questo modo sarà più semplice
montare le stesse biciclette in futuro.
Avviso
Si consiglia di affiggere un segnale
di avvertimento nella parte poste‐
riore della bicicletta per aumentare
la visibilità.
Rimozione di una bicicletta dal portabiciclette
Aprire le cinghiette di entrambe le
ruote.
Tenere la bicicletta, allentare la vite di
fissaggio del supporto del cuscinetto
del pedale e poi sollevare il supporto
del cuscinetto del pedale per rimuo‐
verlo.

Oggetti e bagagli69

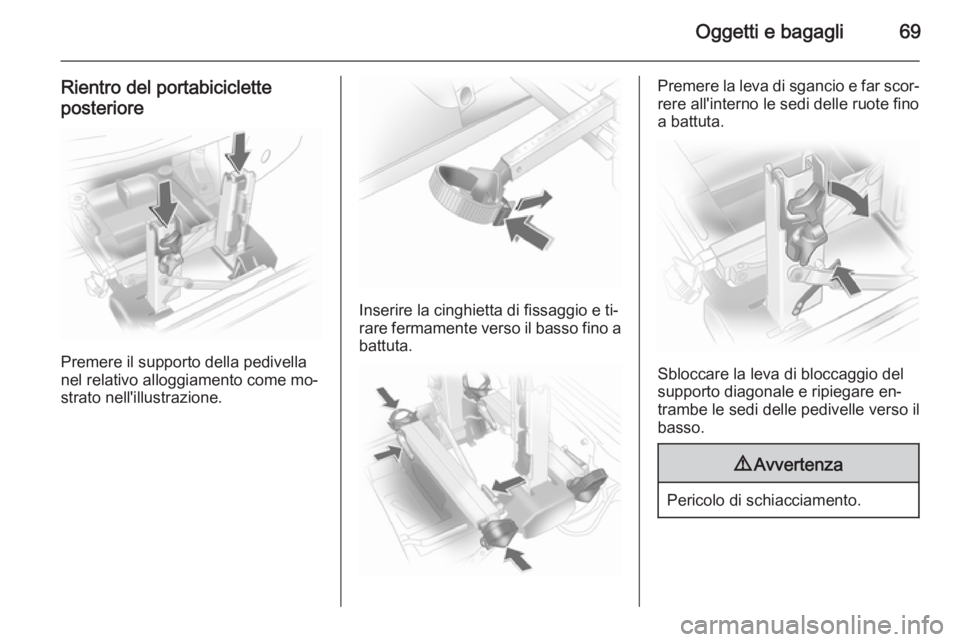

Rientro del portabiciclette
posteriore
Premere il supporto della pedivella
nel relativo alloggiamento come mo‐
strato nell'illustrazione.
Inserire la cinghietta di fissaggio e ti‐ rare fermamente verso il basso fino a
battuta.
Premere la leva di sgancio e far scor‐ rere all'interno le sedi delle ruote fino
a battuta.
Sbloccare la leva di bloccaggio del
supporto diagonale e ripiegare en‐
trambe le sedi delle pedivelle verso il
basso.
9 Avvertenza
Pericolo di schiacciamento.

70Oggetti e bagagli

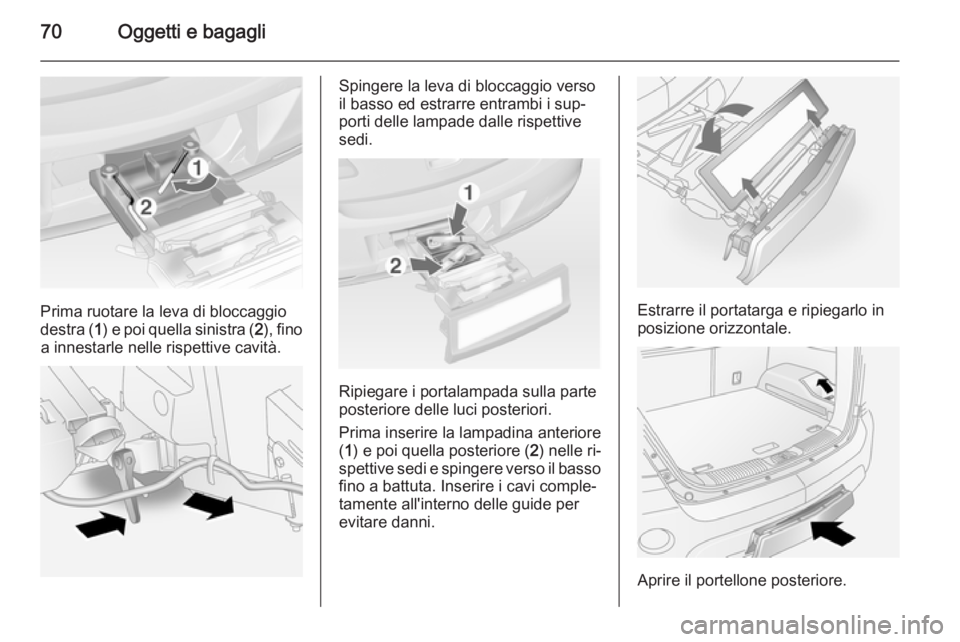

Prima ruotare la leva di bloccaggio
destra ( 1) e poi quella sinistra ( 2), fino
a innestarle nelle rispettive cavità.
Spingere la leva di bloccaggio verso
il basso ed estrarre entrambi i sup‐ porti delle lampade dalle rispettive
sedi.
Ripiegare i portalampada sulla parte
posteriore delle luci posteriori.
Prima inserire la lampadina anteriore ( 1 ) e poi quella posteriore ( 2) nelle ri‐
spettive sedi e spingere verso il basso
fino a battuta. Inserire i cavi comple‐
tamente all'interno delle guide per
evitare danni.
Estrarre il portatarga e ripiegarlo in
posizione orizzontale.
Aprire il portellone posteriore.
