Page 57 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-12
7
6. Remplir entièrement le radiateur de li-quide de refroidissement du type re-
commandé.
7. Mettre le bouchon du radiateur en place, mettre ensuite le moteur en
marche et le laisser tourner quelques
minutes au ralenti, puis le couper.
8. Retirer le bouchon du radiateur afin de vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, verser du liquide jusqu’au fond
du goulot de remplissage, puis remet-
tre le bouchon du radiateur en place. 9. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
FAU48391
Nettoyage de l’élément du filtre à
air Il convient de nettoyer ou remplacer l’élé-
ment du filtre à air aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques. Nettoyer ou, si
nécessaire, remplacer l’élément plus fré-
quemment si le véhicule est utilisé dans des
zones très poussiéreuses ou humides. 1. Déposer la selle. (Voir page 4-7.)
2. Retirer le couvercle du boîtier de filtre à air comme illustré.
Couple de serrage :
Vis de vidange du liquide de
refroidissement :10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proportion d’antigel et d’eau : 1:1
Antigel recommandé : Antigel de haute qualité, composé
d’éthylène glycol et contenant des
inhibiteurs de corrosion pour les
moteurs en aluminium
Quantité de liquide de
refroidissement : Capacité du radiateur (intégralité du
circuit) :0.54 L (0.57 US qt, 0.48 Imp.qt)1. Couvercle du boîtier de filtre à air
U1SN81F0.book Page 12 Wednesday, June 13, 2012 8:48 AM
Page 58 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-13
7
3. Retirer l’élément du filtre à air aprèsavoir retiré la vis papillon et sa ron-
delle.
4. Séparer l’élément en mousse de son armature. 5. Nettoyer l’élément en mousse dans du
dissolvant, puis le comprimer afin d’éli-
miner le dissolvant.
6. Enduire toute la surface de l’élément en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile en
comprimant l’élément.
N.B.L’élément en mousse doit être humide,
mais ne peut goutter.7. Remonter l’élément en mousse surson armature en le tendant sur celle-ci.
8. Appliquer de la graisse multi-usage sur l’assise de l’élément de filtre à air.
9. Loger l’élément dans le boîtier de filtre à air en dirigeant son ergot vers le
haut, puis monter la vis papillon et sa
rondelle. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
1. Vis papillon
2. Rondelle
3. Élément du filtre à air
1. Élément en mousse
2. Armature d’élément du boîtier de filtre à air
1 2
Huile recommandée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité1. Assise de l’élément de filtre à air
1
U1SN81F0.book Page 13 Wednesday, June 13, 2012 8:48 AM
Page 59 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-14
7
rectement logé dans le boîtier de fil-
tre à air. Ne jamais mettre le moteur
en marche avant d’avoir remonté
l’élément du filtre à air. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en ré-
sulter.
[FCA10481]
ATTENTION : Bien
veiller à monter la rondelle en dis-
posant son côté recourbé vers l’ex-
térieur, comme illustré.
[FCA16691]
10. Remettre le couvercle du boîtier de fil-
tre à air en place comme illustré.
11. Remettre la selle en place.
FAU42110
Réglage du carburateur Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des régla-
ges d’un carburateur requièrent les compé-
tences d’un concessionnaire Yamaha. Le
réglage décrit ci-dessous peut toutefois être
effectué sans problème par le propriétaire.ATTENTION
FCA10550
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-
dommagement.
1. Élément du filtre à air
2. Patte de fixation
1. Rondelle
1
U1SN81F0.book Page 14 Wednesday, June 13, 2012 8:48 AM
Page 60 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-15
7
FAU44390
Réglage du régime de ralenti du
moteur Il convient de régler le régime de ralenti
quand nécessaire.1. Mettre le moteur en marche et veiller à bien le mettre en température.
2. Tourner la vis de butée de papillon des gaz jusqu’à ce que le moteur tourne au
régime le plus faible possible.
3. Pour augmenter le régime de ralenti du moteur, tourner la vis de butée de
papillon des gaz dans le sens (a). Pour
diminuer le régime de ralenti du mo-
teur, tourner la vis de butée de papillon
des gaz dans le sens (b).
FAU48432
Réglage de la garde de la poi-
gnée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et la
régler comme suit si nécessaire.N.B.Il faut s’assurer que le régime de ralenti du
moteur est réglé correctement avant de pro-
céder au contrôle et au réglage de la garde
de la poignée des gaz.1. Faire glisser le cache en caoutchoucvers l’arrière.
2. Desserrer le contre-écrou. 3. Pour augmenter la garde de la poi-
gnée des gaz, tourner l’écrou de ré-
glage dans le sens (a). Pour réduire la
garde de la poignée des gaz, tourner
l’écrou de réglage dans le sens (b).
4. Serrer le contre-écrou, puis faire glis- ser le cache en caoutchouc en place.
1. Vis de butée de papillon des gaz
1. Garde de la poignée des gaz
1. Contre-écrou
2. Écrou de réglage de la garde de poignée des gaz
3. Cache en caoutchouc
2
3
(a)
(b)
1
U1SN81F0.book Page 15 Wednesday, June 13, 2012 8:48 AM
Page 61 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-16
7
FAU41822
Pneus Les pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les con-
ditions de conduite, la sécurité repose sur
une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA14381
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.●
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
●
Adapter la pression de gonflage
des pneus au poids du pilote, à la
vitesse et aux conditions de con-
duite.
Contrôle des pneus
Contrôler les pneus avant chaque départ.ATTENTION
FCA15580
●
Bien veiller à ce que les butées de
talon soient serrées. En effet, le
pneu risquerait de se déjanter lors-
que le gonflage est insuffisant.
●
Bien veiller à ce que le corps de
valve soit bien droite. Une tige de
valve de pneu inclinée indique quele pneu est mal assis sur sa jante.
Tourner le pneu de sorte que le
corps de valve soit bien droit.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et
les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
Pression de gonflage de pneu
standard :
Avant :100 kPa (1.00 kgf/cm², 15 psi)
Arrière :
100 kPa (1.00 kgf/cm², 15 psi)
1. Flanc de pneu
2. Profondeur de sculpture de pneu
12
Profondeur de sculpture de pneu
minimale (avant et arrière) :4.0 mm (0.16 in)
U1SN81F0.book Page 16 Wednesday, June 13, 2012 8:48 AM
Page 62 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-17
7
AVERTISSEMENT
FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA14390
●
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
duite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.
●
Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
●
La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par une
pièce de bonne qualité.
FAU48321
Roues à rayons
AVERTISSEMENT
FWA10610
Les roues de ce modèle ne sont pas con-
çues pour des pneus sans chambre à air
(“Tubeless”). Ne pas monter des pneus
sans chambre à air sur ce modèle.Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.●
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout autre-
ment endommagées, et il faut contrô-
ler le serrage et le bon état des rayons.
Si une roue est endommagée de quel-
que façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais
tenter une quelconque réparation sur
une roue. Toute roue déformée ou cra-
quelée doit être remplacée.
●
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
Pneu avant :
Taille :YZ85 70/100-17 40M
YZ85D 70/100-17 40M
YZ85LW 70/100-19 42M
YZ85LWD 70/100-19 42M
Fabricant/modèle :
DUNLOP/D756F
Pneu arrière : Taille :
YZ85 90/100-14 49M
YZ85D 90/100-14 49M
YZ85LW 90/100-16 52M
YZ85LWD 90/100-16 52M
Fabricant/modèle : DUNLOP/D756
U1SN81F0.book Page 17 Wednesday, June 13, 2012 8:48 AM
Page 63 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-18
7
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU48373
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.1. Faire glisser vers l’arrière le cache en caoutchouc au levier d’embrayage.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier d’embrayage, tourner la vis de réglage
de la garde dans le sens (a). Pour la
réduire, tourner la vis de réglage dans
le sens (b).
N.B.Si la garde du levier d’embrayage spécifiée
a été obtenue comme expliqué ci-dessus,
sauter les étapes 4–7.4. Desserrer le câble d’embrayage en
tournant la vis de réglage à fond dans
le sens (a).
5. Faire glisser vers l’arrière le cache en caoutchouc situé le long du câble
d’embrayage, puis desserrer le contre-
écrou.
6. Pour augmenter la garde du levier d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).

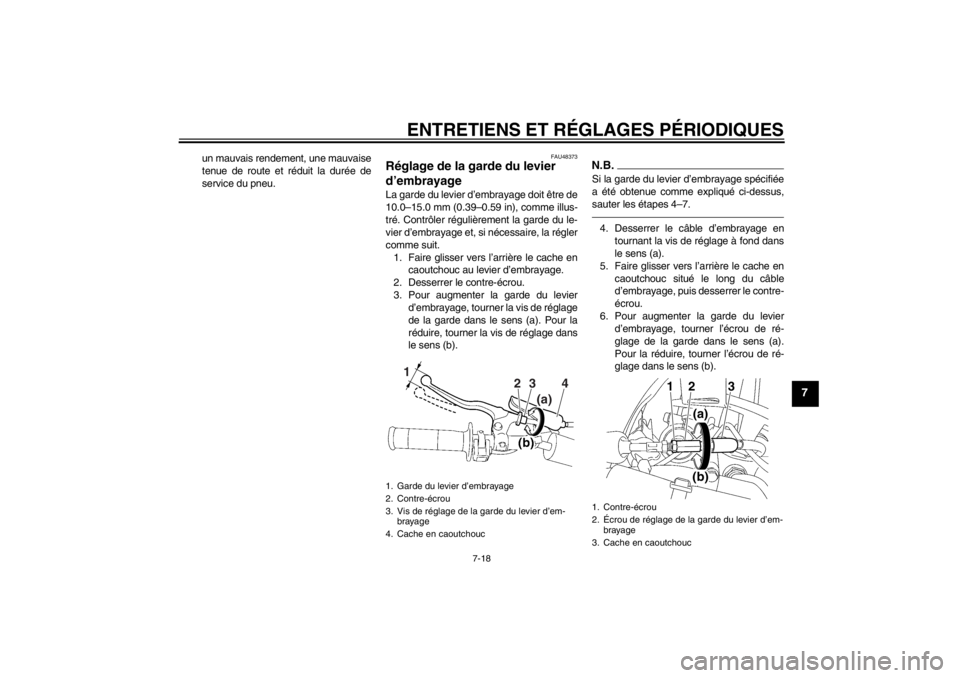

1. Garde du levier d’embrayage
2. Contre-écrou
3. Vis de réglage de la garde du levier d’em-brayage
4. Cache en caoutchouc
1
(a)
23
4
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em-
brayage
3. Cache en caoutchouc
1
2
3
(a)(b)
U1SN81F0.book Page 18 Wednesday, June 13, 2012 8:48 AM
Page 64 of 88

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-19
7
7. Serrer le contre-écrou au câble d’em-brayage, puis faire glisser le cache en
caoutchouc en place.
8. Serrer le contre-écrou au levier d’em- brayage, puis faire glisser le cache en
caoutchouc en place.
FAU37913
Contrôle de la garde du levier de
frein La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA14211
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
FAU44820
Contrôle du sélecteur Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrôler
le véhicule par un concessionnaire
Yamaha.

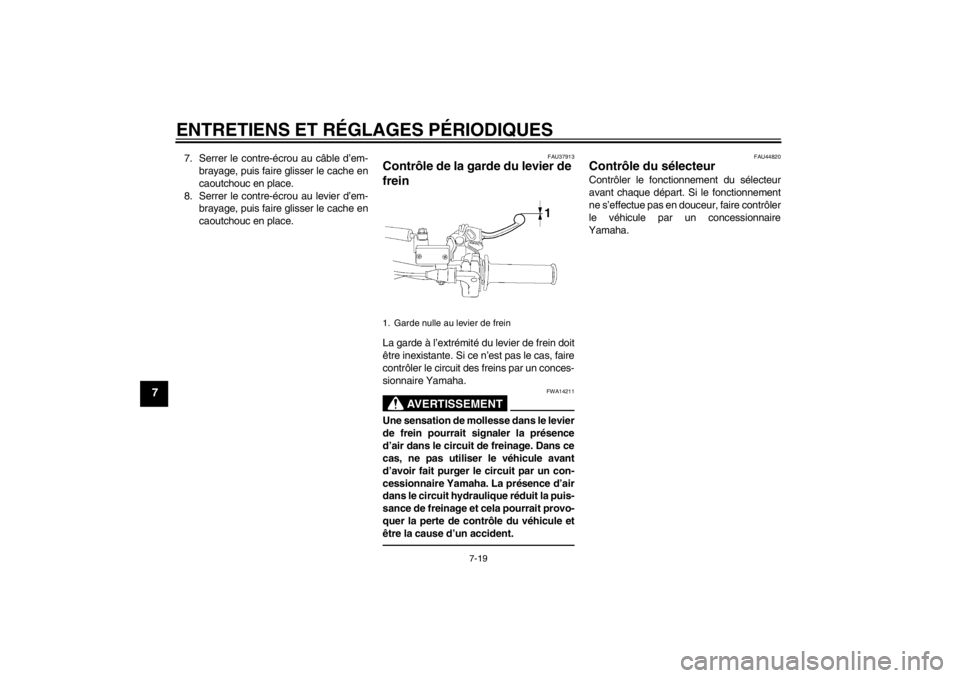

1. Garde nulle au levier de frein
U1SN81F0.book Page 19 Wednesday, June 13, 2012 8:48 AM
