ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-4
7

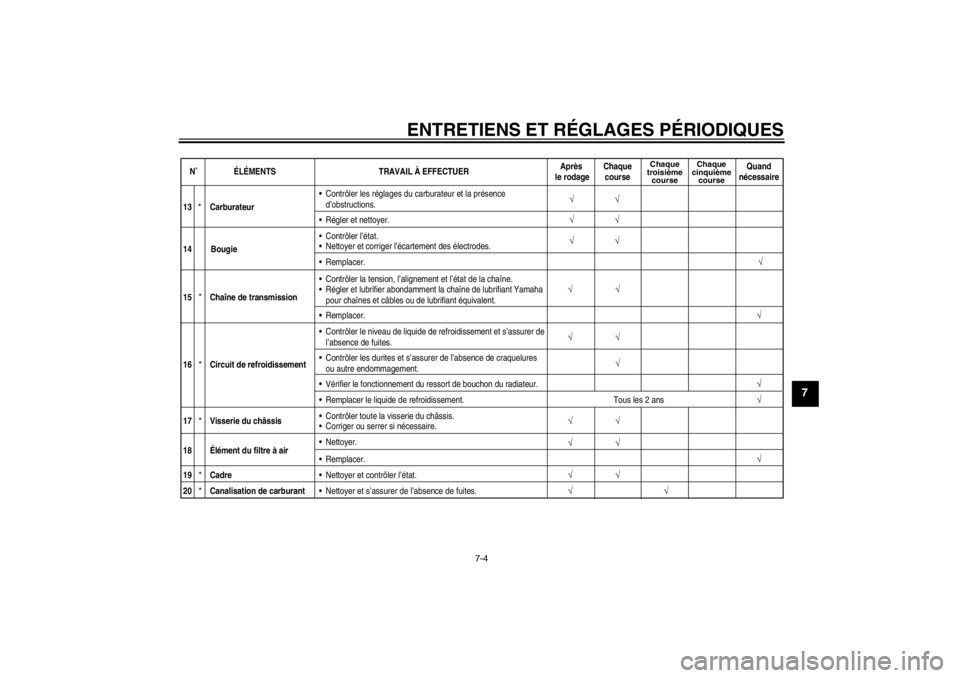

N˚ ÉLÉMENTSTRAVAIL À EFFECTUERAprès
le rodage Chaque
course
Chaque
troisième course Chaque
cinquième course
Quand
nécessaire
√
√
√
13
*
*
Carburateur Contrôler les réglages du carburateur et la présence
d’obstructions.
√
Régler et nettoyer.
√
14 Bougie Contrôler l’état.
Nettoyer et corriger l’écartement des électrodes.
√
Remplacer.
√
15 Chaîne de transmission Contrôler la tension, l’alignement et l’état de la chaîne\
.
Régler et lubrifier abondamment la chaîne de lubrifiant Yamaha
pour chaînes et câbles ou de lubrifiant équivalent.
√
√
√
√
√
Remplacer.
√
16
*
Circuit de refroidissement
Contrôler le niveau de liquide de refroidissement et s’assurer de
l’absence de fuites.
√
√
Contrôler les durites et s’assurer de l’absence de craquelures
ou autre endommagement.
√
Vérifier le fonctionnement du ressort de bouchon du radiateur.
√
Remplacer le liquide de refroidissement. Tous les 2 ans
√
17
*
Visserie du châssis Contrôler toute la visserie du châssis.
Corriger ou serrer si nécessaire.
√
18 Élément du filtre à air Nettoyer.
√
Remplacer.
√
19
*
Cadre
Nettoyer et contrôler l’état.
√
20
*
Canalisation de carburant Nettoyer et s’assurer de l’absence de fuites.
√√
U1SN81F0.book Page 4 Wednesday, June 13, 2012 8:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-5
7

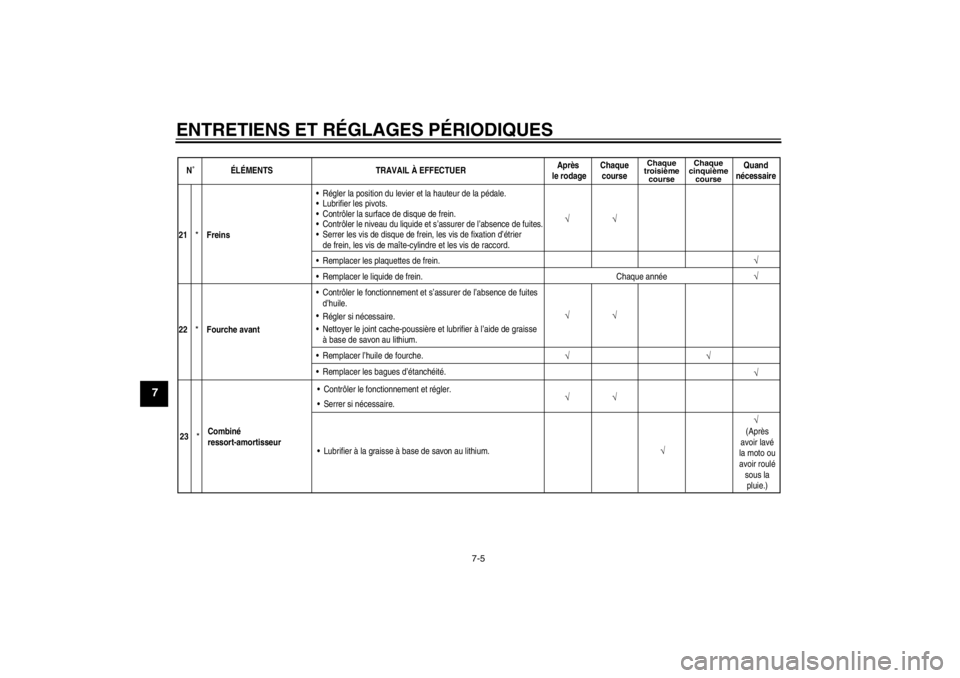

N˚ ÉLÉMENTSTRAVAIL À EFFECTUERAprès
le rodage Chaque
course
Chaque
troisième course Chaque
cinquième course
Quand
nécessaire
√ √
21
*
Freins Régler la position du levier et la hauteur de la pédale.
Lubrifier les pivots.
Contrôler la surface de disque de frein.
Contrôler le niveau du liquide et s’assurer de l’absence de fui\
tes.
Serrer les vis de disque de frein, les vis de fixation d’étrier
de frein, les vis de maîte-cylindre et les vis de raccord.
√
Remplacer les plaquettes de frein.
√
Remplacer le liquide de frein. Chaque année
√
22
*
Fourche avant
Remplacer les bagues d’étanchéité. Remplacer l’huile de fourche. Nettoyer le joint cache-poussière et lubrifier à l’aide de grai\
sseà base de savon au lithium.

Régler si nécessaire.
Contrôler le fonctionnement et s’assurer de l’absence de fuites\
d’huile.
√
√√
√
√
√
√
23
*Combiné
ressort-amortisseur Contrôler le fonctionnement et régler.
Serrer si nécessaire.
Lubrifier à la graisse à base de savon au lithium.
√
(Après
avoir lavé
la moto ou avoir roulé sous lapluie.)
U1SN81F0.book Page 5 Wednesday, June 13, 2012 8:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-6
7
FAU42011
N.B.●
Entretien des freins hydrauliques Contrôler régulièrement les niveaux du liquide de frein et, si nécessaire, faire l’appoint de liquide.

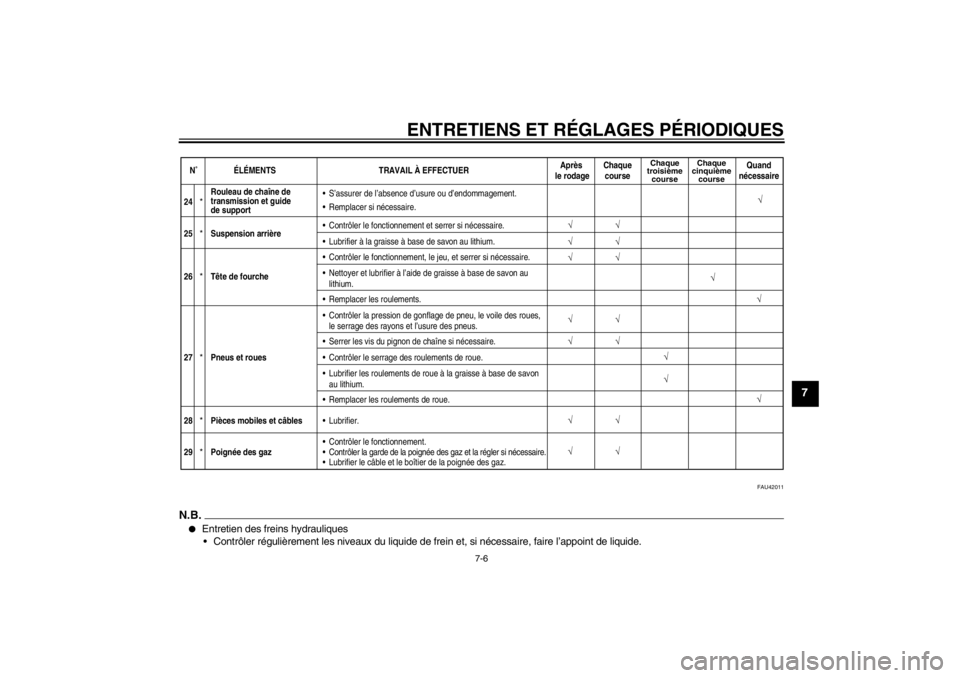

N˚ ÉLÉMENTS TRAVAIL À EFFECTUERAprès
le rodage Chaque
course
Chaque
troisième course Chaque
cinquième course
Quand
nécessaire
√
√
√
√
√ √
√
√ √
√
√
√ √
√
√
26
*Tête de fourche Contrôler le fonctionnement, le jeu, et serrer si nécessaire.
Nettoyer et lubrifier à l’aide de graisse à base de savon au lithium.
Remplacer les roulements.
27*Pneus et roues Contrôler la pression de gonflage de pneu, le voile des roues,
le serrage des rayons et l’usure des pneus.
Serrer les vis du pignon de chaîne si nécessaire.
Contrôler le serrage des roulements de roue.
Lubrifier les roulements de roue à la graisse à base de savon au lithium.
Remplacer les roulements de roue.
28*Pièces mobiles et câbles Lubrifier.
29*Poignée des gaz Contrôler le fonctionnement.
Contrôler la garde de la poignée des gaz et la régler si néc\
essaire.
Lubrifier le câble et le boîtier de la poignée des gaz.
√
24
*Rouleau de chaîne de
transmission et guide
de support
Remplacer si nécessaire. S’assurer de l’absence d’usure ou d’endommagement.
25*Suspension arrière Contrôler le fonctionnement et serrer si nécessaire.
Lubrifier à la graisse à base de savon au lithium.
√
√√
√
U1SN81F0.book Page 6 Wednesday, June 13, 2012 8:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-7
7
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U1SN81F0.book Page 7 Wednesday, June 13, 2012 8:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-8
7
FAU19613
Contrôle de la bougie La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.

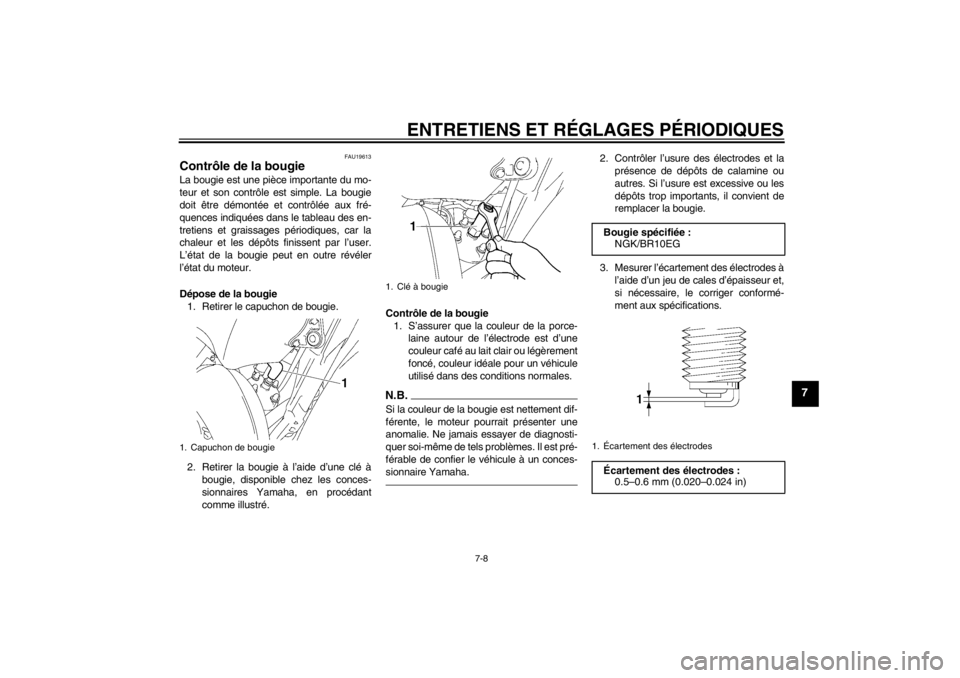

Dépose de la bougie1. Retirer le capuchon de bougie.
2. Retirer la bougie à l’aide d’une clé à bougie, disponible chez les conces-
sionnaires Yamaha, en procédant
comme illustré. Contrôle de la bougie
1. S’assurer que la couleur de la porce- laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-
sionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
1. Capuchon de bougie
1. Clé à bougie
Bougie spécifiée :NGK/BR10EG
1. Écartement des électrodes
Écartement des électrodes :0.5–0.6 mm (0.020–0.024 in)
U1SN81F0.book Page 8 Wednesday, June 13, 2012 8:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-9
7
Mise en place de la bougie1. Nettoyer la surface du joint de la bou- gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.3. Remonter le capuchon de bougie.
FAU41448
Huile de boîte de vitesses Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau de la
boîte de vitesses. Si une fuite est détectée,
faire contrôler et réparer la moto par un con-
cessionnaire Yamaha. Il convient égale-
ment de changer l’huile de boîte de vitesses
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la
verticale.
3. Disposer un bac à vidange sous le car-
ter de boîte de vitesses afin d’y re-
cueillir l’huile usagée.
4. Retirer le bouchon de remplissage, la
vis de vidange de la boîte de vitesses
et son joint afin de vidanger l’huile de
la boîte de vitesses. 5. Remonter la vis de vidange et son joint
neuf, puis serrer la vis au couple spé-
cifié.
6. Remettre à niveau en ajoutant la quan- tité spécifiée de l’huile de boîte de vi-
tesses recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
Couple de serrage :
Bougie :20 Nm (2.0 m·kgf, 14 ft·lbf)

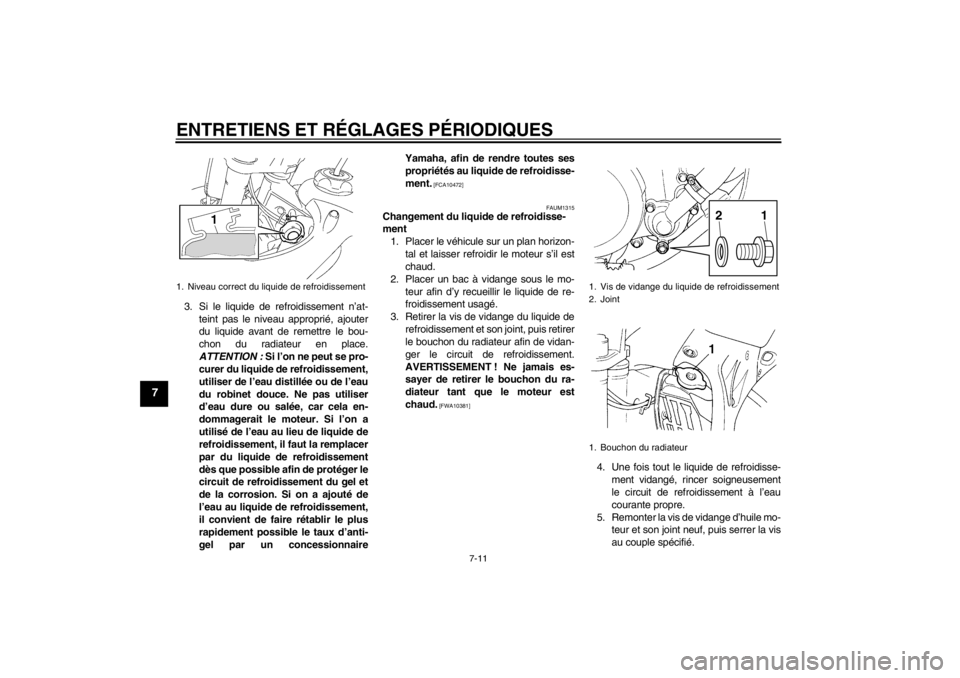

1. Bouchon de remplissage de l’huile de boîte
de vitesses
2. Vis de vidange de la boîte de vitesses
3. JointCouple de serrage : Vis de vidange de l’huile de boîte de
vitesses :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
3
U1SN81F0.book Page 9 Wednesday, June 13, 2012 8:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-10
7

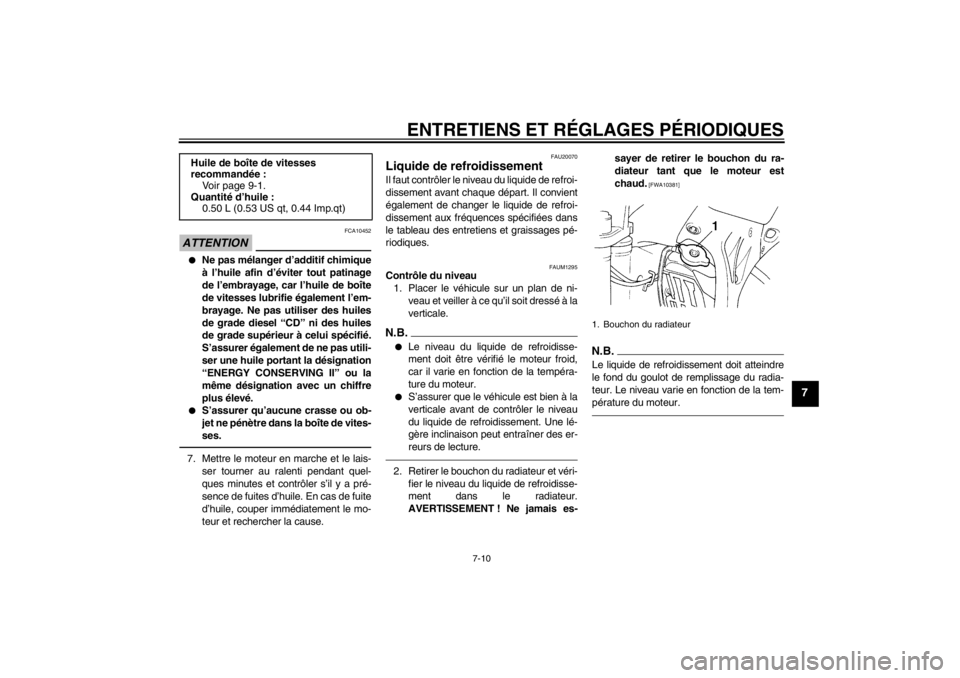

ATTENTION
FCA10452
●
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile de boîte
de vitesses lubrifie également l’em-
brayage. Ne pas utiliser des huiles
de grade diesel “CD” ni des huiles
de grade supérieur à celui spécifié.
S’assurer également de ne pas utili-
ser une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
●
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans la boîte de vites-
ses.
7. Mettre le moteur en marche et le lais-ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAUM1295
Contrôle du niveau1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à la
verticale.N.B.●
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
●
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Retirer le bouchon du radiateur et véri-
fier le niveau du liquide de refroidisse-
ment dans le radiateur.
AVERTISSEMENT ! Ne jamais es- sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA10381]
N.B.Le liquide de refroidissement doit atteindre
le fond du goulot de remplissage du radia-
teur. Le niveau varie en fonction de la tem-
pérature du moteur.
Huile de boîte de vitesses
recommandée :
Voir page 9-1.
Quantité d’huile : 0.50 L (0.53 US qt, 0.44 Imp.qt)
1. Bouchon du radiateur
U1SN81F0.book Page 10 Wednesday, June 13, 2012 8:48 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-11
7
3. Si le liquide de refroidissement n’at-teint pas le niveau approprié, ajouter
du liquide avant de remettre le bou-
chon du radiateur en place.
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]
FAUM1315
Changement du liquide de refroidisse-
ment1. Placer le véhicule sur un plan horizon- tal et laisser refroidir le moteur s’il est
chaud.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir le liquide de re-
froidissement usagé.
3. Retirer la vis de vidange du liquide de refroidissement et son joint, puis retirer
le bouchon du radiateur afin de vidan-
ger le circuit de refroidissement.
AVERTISSEMENT ! Ne jamais es-
sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA10381]
4. Une fois tout le liquide de refroidisse-ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
5. Remonter la vis de vidange d’huile mo- teur et son joint neuf, puis serrer la vis
au couple spécifié.
1. Niveau correct du liquide de refroidissement
1. Vis de vidange du liquide de refroidissement
2. Joint
1. Bouchon du radiateur
1
2
U1SN81F0.book Page 11 Wednesday, June 13, 2012 8:48 AM
