DESCRIPTION
3-2
3
FAU10420

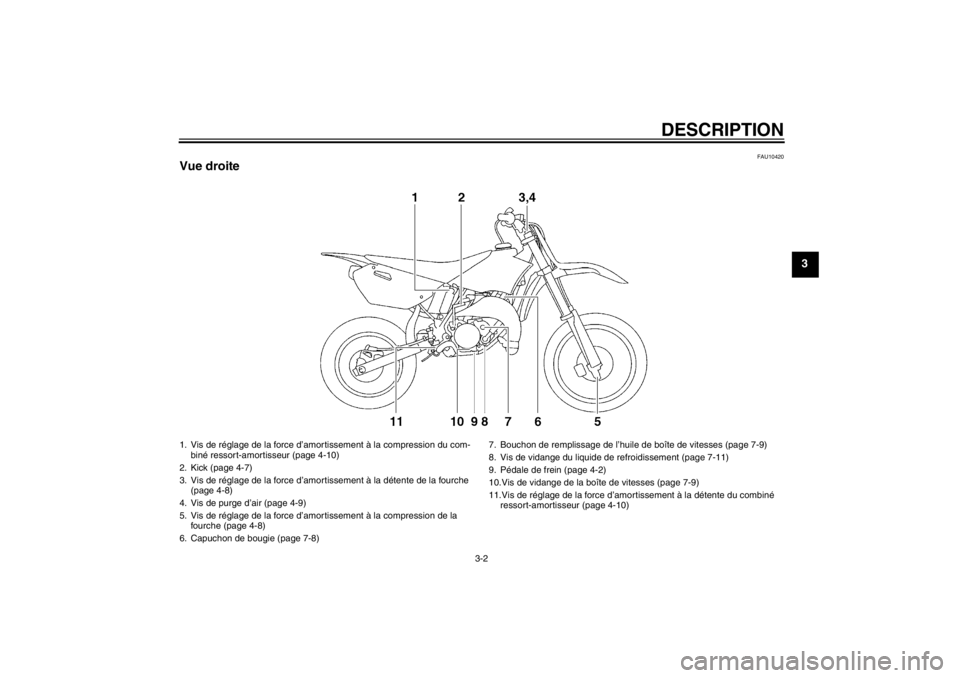

Vue droite1. Vis de réglage de la force d’amortissement à la compression du com-biné ressort-amortisseur (page 4-10)
2. Kick (page 4-7)
3. Vis de réglage de la force d’amortissement à la détente de la fourche (page 4-8)
4. Vis de purge d’air (page 4-9)
5. Vis de réglage de la force d’amortissement à la compression de la fourche (page 4-8)
6. Capuchon de bougie (page 7-8) 7. Bouchon de remplissage de l’huile de boîte de vitesses (page 7-9)
8. Vis de vidange du liquide de refroidissement (page 7-11)
9. Pédale de frein (page 4-2)
10.Vis de vidange de la boîte de vitesses (page 7-9)
11.Vis de réglage de la force d’amortissement à la détente du combiné
ressort-amortisseur (page 4-10)
U1SN81F0.book Page 2 Wednesday, June 13, 2012 8:48 AM

DESCRIPTION
3-3
3
FAU10430

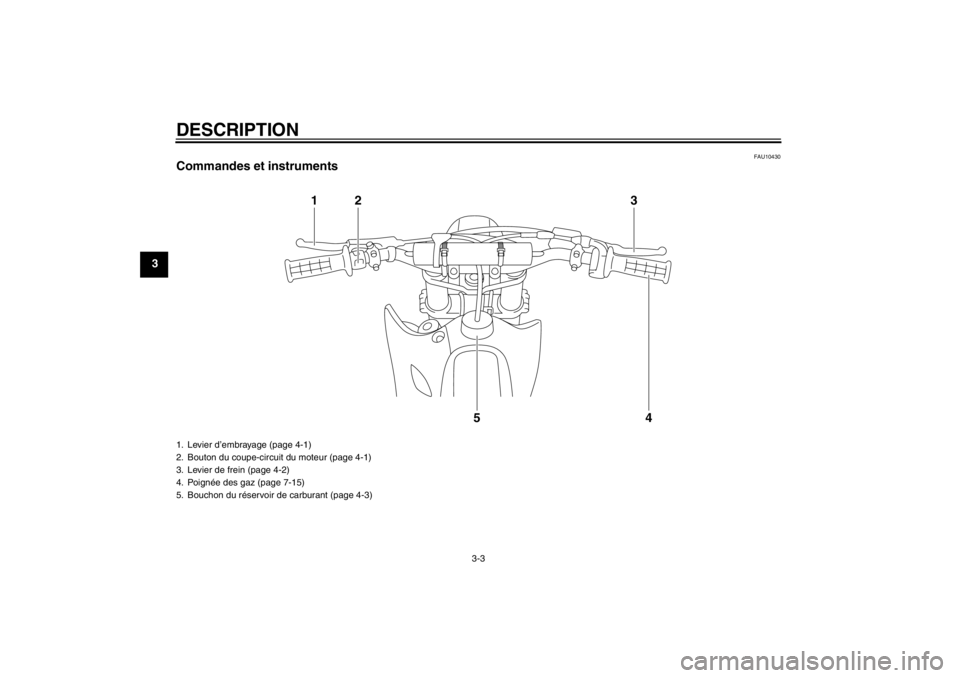

Commandes et instruments
1
2
3
4
5
1. Levier d’embrayage (page 4-1)
2. Bouton du coupe-circuit du moteur (page 4-1)
3. Levier de frein (page 4-2)
4. Poignée des gaz (page 7-15)
5. Bouchon du réservoir de carburant (page 4-3)U1SN81F0.book Page 3 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-1
4
FAU40660
Contacteur au guidon
FAU53960
Bouton du coupe-circuit du moteur “EN-
GINE STOP”
Maintenir ce bouton enfoncé jusqu’à ce que
le moteur se coupe.
FAU12850
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
FAU12871
Sélecteur au pied Le sélecteur est situé du côté gauche du vé-
hicule et s’utilise conjointement avec le le-
vier d’embrayage lors du changement des 6
vitesses à prise constante dont la boîte de
vitesses est équipée.
1. Bouton du coupe-circuit du moteur “ENGINE STOP”
1. Levier d’embrayage
1. Sélecteur
U1SN81F0.book Page 1 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-2
4
FAU41264
Levier de frein Le levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz.
Le levier de frein est équipé d’une vis de ré-
glage de position. Régler la distance entre
le levier de frein et la poignée des gaz
comme suit.1. Faire glisser le cache en caoutchouc vers l’extrémité du levier de frein.
2. Desserrer le contre-écrou. 3. Tout en éloignant le levier de la poi-
gnée des gaz en le repoussant, tour-
ner la vis de réglage dans le sens (a)
pour augmenter la distance et dans le
sens (b) pour la réduire.
4. Serrer le contre-écrou.
5. Remettre le cache en caoutchouc en place.
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
1. Cache en caoutchouc
2. Levier de frein
3. Contre-écrou
4. Vis de réglage de position du levier de frein
5. Distance entre le levier de frein et la poignée des gaz
143
(a)
(b)
2
5
Distance entre le levier de frein et la
poignée des gaz :Minimum (la plus courte) :76 mm (2.99 in)
Standard : 95 mm (3.74 in)
Maximum (la plus longue) :
97 mm (3.82 in)
1. Pédale de frein
U1SN81F0.book Page 2 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-3
4
FAU13182
Bouchon du réservoir de carbu-
rant Pour retirer le bouchon du réservoir de car-
burant, le tourner dans le sens inverse des
aiguilles d’une montre, puis l’enlever.
Pour remettre le bouchon du réservoir de
carburant en place, l’introduire dans l’orifice
du réservoir, puis le tourner dans le sens
des aiguilles d’une montre.
AVERTISSEMENT
FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.
FAU41833
Carburant Cette moto fonctionne à l’aide d’un mélange
d’essence et d’huile moteur 2 temps. Tou-
jours préparer un mélange d’essence et
d’huile dans un récipient propre avant de
remplir le réservoir de carburant.ATTENTION
FCA15601
Toujours utiliser une essence fraîche et
remplir le réservoir de carburant de mé-
lange frais juste avant l’utilisation du vé-
hicule. Ne pas utiliser de mélange pré-
paré plus de quelques heures au
préalable.Préparation du mélange essence et huile
moteur 2 temps
Verser l’huile moteur 2 temps dans un réci-
pient propre, puis ajouter l’essence. Agiter
le récipient d’un côté à l’autre afin d’incorpo-
rer parfaitement l’essence.
ATTENTION
FCA15590
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
1. Bouchon du réservoir de carburant
1. Huile moteur 2 temps
2. Essence
3. Récipient
Carburant recommandé :Essence super sans plomb unique-
ment
Huile moteur 2 temps
recommandée : Voir page 9-1.
Capacité du réservoir de carburant : 5.0 L (1.32 US gal, 1.10 Imp.gal)
Proportion (essence et huile) :
Période de rodage : 15:1
Après le rodage : 30:1
U1SN81F0.book Page 3 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-4
4
taines pièces du moteur, telles que les
segments, ainsi que le système d’échap-
pement.Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane à la
pompe [(R+M)/2] de 91 ou plus, ou d’un in-
dice d’octane recherche de 95 ou plus. Si
des cognements ou cliquetis surviennent,
changer de marque d’essence.
Si l’huile moteur 2 temps recommandée
n’est pas disponible, recourir à une huile
équivalente.ATTENTION
FCA15551
Ne jamais utiliser deux marques d’huile
moteur 2 temps différentes pour le
même mélange. Toujours utiliser le
même type d’huile pour assurer le ren-
dement optimal du moteur.
S’il s’avère nécessaire d’utiliser une
marque d’huile différente, veiller à vidan-
ger le mélange précédent du réservoir
de carburant et de la cuve à niveau cons-
tant avant de refaire le plein.
Remplissage du réservoir de carburant
S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo-teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles, de flammes nues ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se ré-
chauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil.
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
1. Niveau de carburant maximum
2. Tube de remplissage du réservoir de carbu-rant
U1SN81F0.book Page 4 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-5
4
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU41360
Durite de mise à l’air de réservoir
de carburant Avant d’utiliser la moto :●
S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.
●
S’assurer que la durite de mise à l’air
du réservoir de carburant n’est ni cra-
quelée ni autrement endommagée et
la remplacer si nécessaire.
●
S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durite.
N.B.Si la durite de mise à l’air du réservoir de
carburant se détache, la remettre en place
sur le bouchon du réservoir de carburant en
veillant à diriger la flèche sur la soupape
unidirectionnelle vers le bas, comme illus-
tré.
1. Durite de mise à l’air de réservoir de carbu-rant
2. Valve unidirectionnelle
U1SN81F0.book Page 5 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-6
4
FAU41280
Robinet de carburant Le robinet de carburant fournit le carburant
du réservoir au carburateur, tout en le fil-
trant.
Le robinet de carburant a deux positions :
OFF (fermé)
Le carburant ne passe pas. Toujours remet-
tre la manette à cette position quand le mo-
teur est arrêté.ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
FAU13640
Bouton de starter La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le bouton vers (a) pour ouvrir le
starter.
Déplacer le bouton vers (b) pour fermer le
starter.

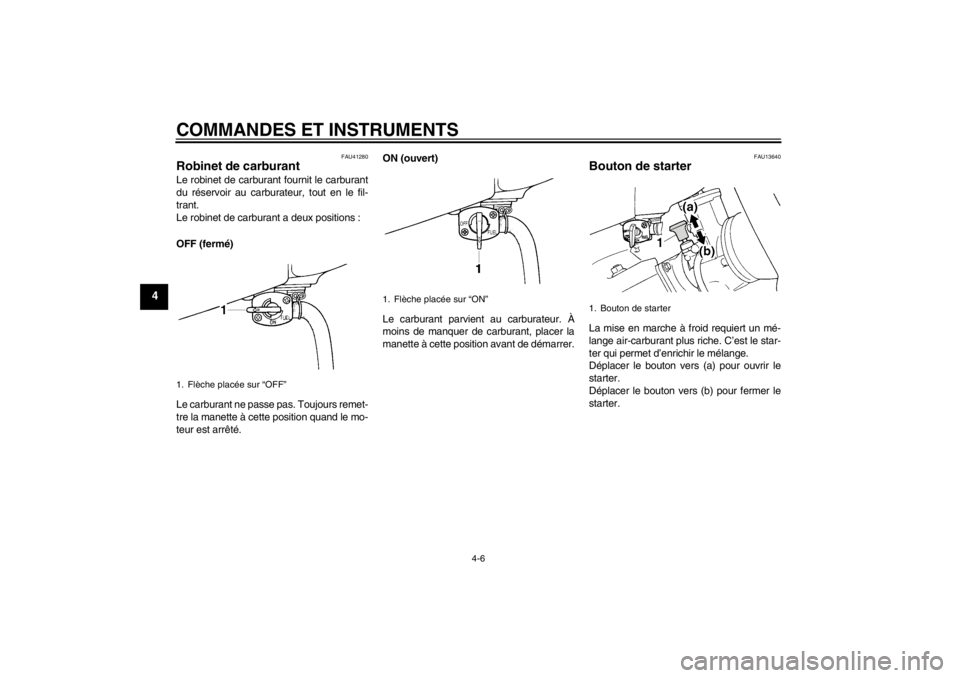

1. Flèche placée sur “OFF”
1. Flèche placée sur “ON”
1. Bouton de starter
