2013 YAMAHA YFM350R Notices Demploi (in French)

5-2
5
Frein avant Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type s pécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-25, 8-26, 8-28
Frein arrière Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type s pécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-25, 8-26, 8-28
Embrayage Contrôler le fonctionnement et corriger si nécessaire.
Lubrifier le câble si nécessaire.
Contrôler la garde du levier et la régler si nécessaire. 8-31
Levier des gaz S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler la garde du levier et la régler si nécessaire. 5-5, 8-24
Câbles de commande S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-36
Chaîne de transmission Contrôler la tension de la chaîne et la régler si nécessaire.
Contrôler l’état de la chaîne. Lubrifier si nécessaire. 5-5, 8-33, 8-35
Roues et pneus Contrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire. 5-5
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U1BS63F0.book Page 2 Tuesday, March 13, 2012 2:18 PM

5-3
5
Pédale de frein et sélec-
teur de vitesses S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-37
Levier(s) de frein et d’em-
brayage S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-36
Visserie du châssis S’assurer que tous les écrous et vis sont correctement serrés. 5-7
Instruments, éclairage et
commandes Contrôler le fonctionnement et corriger si nécessaire. 5-7
ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU1BS63F0.book Page 3 Tuesday, March 13, 2012 2:18 PM

5-4
5
FBU19541Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-8.)FBU19560Huile moteur S’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-12.)FBU19712Freins avant et arrière Levier et pédale de frein●S’assurer que le levier de frein n’a pas de jeu. Si
ce n’est pas le cas, faire contrôler le circuit de
freinage par un concessionnaire Yamaha.●S’assurer que la hauteur de la pédale de frein
est correcte. (Voir page 8-28.) Si la hauteur de
pédale est incorrecte, la faire régler par un con-
cessionnaire Yamaha.●Contrôler le fonctionnement du levier et de la pé-
dale. Ils doivent s’actionner sans à-coups et pré-
senter une sensation de fermeté. Si ce n’est pas
le cas, faire contrôler le circuit de freinage par un
concessionnaire Yamaha.Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-26.)
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si une fuite est détectée, faire
contrôler le circuit de freinage par un concession-
naire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-25.)
Liquide de frein spécifié :
DOT 4
U1BS63F0.book Page 4 Tuesday, March 13, 2012 2:18 PM

5-5
5
FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.FBU19770Chaîne de transmission Contrôler l’état général et la tension de la chaîne.
Graisser et régler la chaîne de transmission si né-
cessaire. (Voir page 8-33.)FBU19794Pneus Contrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause deblessures graves, voire de mort, en provo-
quant une perte de contrôle. Une pression in-
suffisante peut entraîner le déjantement du
pneu quand le véhicule est utilisé dans des
conditions extrêmes.
[FWB02541]
Gonfler les pneus à
la pression recommandée ci-dessous :
Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon- Pression de gonflage recommandée :
Ava nt25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière 25.0 kPa (0.250 kgf/cm², 3.6 psi)
Pression de gonflage minimum : Ava nt22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière 22.0 kPa (0.220 kgf/cm², 3.2 psi)
Pression maximale lors du sertissage des ta-
lons de pneu : Ava nt250 kPa (2.5 kgf/cm², 36 psi)
Arrière 250 kPa (2.5 kgf/cm², 36 psi)
U1BS63F0.book Page 5 Tuesday, March 13, 2012 2:18 PM

5-6
5
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-
mètre risquerait de fausser la première mesure.
Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture
est réduite à 3 mm (0.12 in).
Renseignements sur les pneus
Ce VTT est équipé de pneus sans chambre à air.
AVERTISSEMENT
FWB02551La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident.Après avoir subi de nombreux tests, les pneus ci-
tés ci-après ont été homologués par Yamaha Mo-
tor Co., Ltd. pour ce modèle.

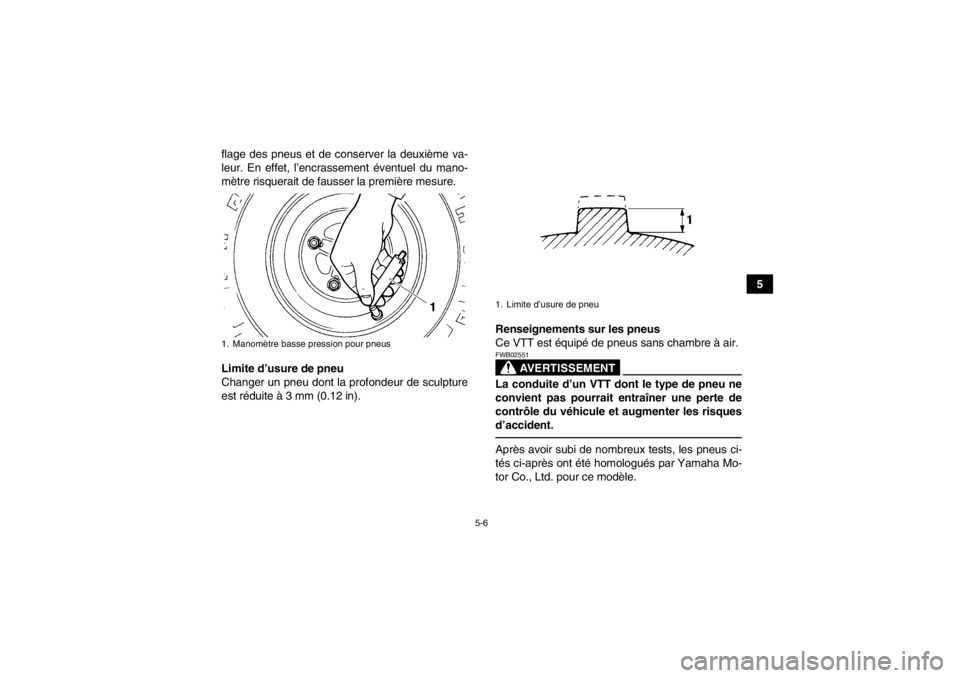

1. Manomètre basse pression pour pneus
1. Limite d’usure de pneu
U1BS63F0.book Page 6 Tuesday, March 13, 2012 2:18 PM

5-7
5Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec ce VTT sont
conçus pour les capacités de performance du vé-
hicule et sont conçus de sorte à offrir la meilleure
combinaison de maniabilité, de freinage et de con-
fort. D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats.
FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.
Avant :
Fabricant/modèle :DURO/DI-K158B
Taille : AT21 x 7-10
Ty p e : Sans chambre (Tubeless)
Arrière : Fabricant/modèle :DURO/DI-K778A
Taille : AT 2 0 x 1 0 - 9
Ty p e : Sans chambre (Tubeless)
U1BS63F0.book Page 7 Tuesday, March 13, 2012 2:18 PM

6-1
6
FBU19881
UTILISATION
FBU19901Lire attentivement ce manuel avant la première uti-
lisation du VTT. Si l’explication d’une commande
ou d’une fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWB00631Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures.FBU20164Mise en marche d’un moteur froid ATTENTIONFCB00150Lire attentivement la section “Rodage du mo-
teur” à la page 6-6 avant la première utilisation
du véhicule.1. Serrer le frein de stationnement.
2. Tourner le robinet de carburant sur “ON”. 3. Tourner la clé de contact sur “ON” et le coupe-
circuit du moteur sur “ ”.
4. Mettre la boîte de vitesses au point mort. Le témoin de point mort devrait s’allumer. Si le té-
moin ne s’allume pas, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
N.B.Ce véhicule est muni d’un coupe-circuit d’allu-
mage. Le moteur peut être mis en marche dans les
conditions ci-après.●La boîte de vitesses est au point mort.●Une vitesse ou un rapport sont engagés et l’em-
brayage est débrayé. Il est toutefois préférable
de sélectionner le point mort avant de mettre le
moteur en marche.5. Utiliser le starter en se reportant à l’illustrationet aux informations suivantes :
Position (1) :
Moteur froid lors de températures atmosphéri-
ques inférieures à 5 °C (40 °F).
Position (2) :
Moteur froid lors de températures atmosphéri-
ques entre 0 °C (30 °F) et 30 °C (90 °F).
U1BS63F0.book Page 1 Tuesday, March 13, 2012 2:18 PM

6-2
6Position (3) :
Moteur froid lors de températures atmosphéri-
ques supérieures à 25 °C (80 °F).
Temp. ambiante/position du starter
6. Fermer complètement le levier des gaz et mettre le moteur en marche en appuyant sur
le bouton du démarreur.
N.B.Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau sur
celui-ci. Attendre quelques secondes entre cha- que tentative. Chaque essai de mise en marche du
moteur doit être aussi court que possible afin de
préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affi-
lée.
7. Lorsque le moteur est mis en marche le star-
ter à la position (1), placer celui-ci à la position
(2) pour réchauffer le moteur. Lorsque le mo-
teur est mis en marche le starter à la position
(2), maintenir cette position pour réchauffer le
moteur.
8. Poursuivre la réchauffe du moteur jusqu’à ce que le ralenti soit régulier, puis remettre le
starter à la position (3) avant de démarrer.N.B.Le moteur est chaud lorsqu’il répond rapidement à
l’accélération le starter fermé.ATTENTIONFCB00163En vue de prolonger la durée de service du mo-
teur, ne jamais accélérer à l’excès tant que le
moteur est froid !
1. Complètement ouvert
2. Ouvert à moitié
3. Fermé
4. StarterU1BS63F0.book Page 2 Tuesday, March 13, 2012 2:18 PM
