ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FBU21674La réalisation des contrôles et entretiens, réglages
et lubrifications périodiques permet de garantir le
meilleur rendement possible et contribue haute-
ment à la sécurité de conduite. Le propriétaire ou
le conducteur a le devoir de veiller à la sûreté du
véhicule. Les points de contrôle, réglage et lubrifi-
cation principaux du véhicule sont expliqués aux
pages suivantes.
AVERTISSEMENT
FWB01841L’omission d’entretiens ou l’utilisation de tech-
niques d’entretien incorrectes peut accroître
les risques de blessures, voire de mort, pen-
dant un entretien ou l’utilisation du véhicule. Si
l’on ne maîtrise pas les techniques d’entretien
du véhicule, ce travail doit être confié à un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWB02562Couper le moteur avant d’effectuer tout entre-
tien, sauf quand autrement spécifié.
●Les pièces mobiles d’un moteur en marche
risquent de happer un membre ou un vête-
ment et les éléments électriques de provo-
quer décharges et incendies.●Faire tourner le moteur pendant l’entretien
du véhicule peut résulter en blessures ocu-
laires, brûlures, empoisonnement par le mo-
noxyde de carbone pouvant provoquer la
mort. Se reporter à la page 2-6 pour plus d’in-
formations concernant le monoxyde de car-
bone.
AVERTISSEMENT
FWB02690Les disques, étriers, tambours et garnitures de
frein peuvent devenir très chauds lors de leur
utilisation. Pour éviter tout risque de brûlures,
laisser refroidir les éléments de frein avant de
les toucher.Les fréquences données dans les tableaux des
entretiens périodiques s’entendent pour la con-
duite dans des conditions normales. Le proprié-
taire devra donc ADAPTER LES FRÉQUENCES
U1BS63F0.book Page 1 Tuesday, March 13, 2012 2:18 PM

8-2
8
PRÉCONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du terrain,
de la situation géographique et de l’usage qu’il fait
de son véhicule.
FBU21691Manuel du propriétaire et trousse de
réparation Il est conseillé de ranger le manuel du propriétaire
ainsi que le manomètre basse pression pour
pneus dans la pochette en plastique et de les con-
server sous la selle avec la trousse de réparation
afin de les avoir sous la main en cas de besoin.
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Cependant, d’autres outils, comme une
clé dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entretiens.
N.B.Si l’on ne dispose pas des outils ou de l’expérience
nécessaires pour mener un travail à bien, il faut le
confier à un concessionnaire Yamaha.

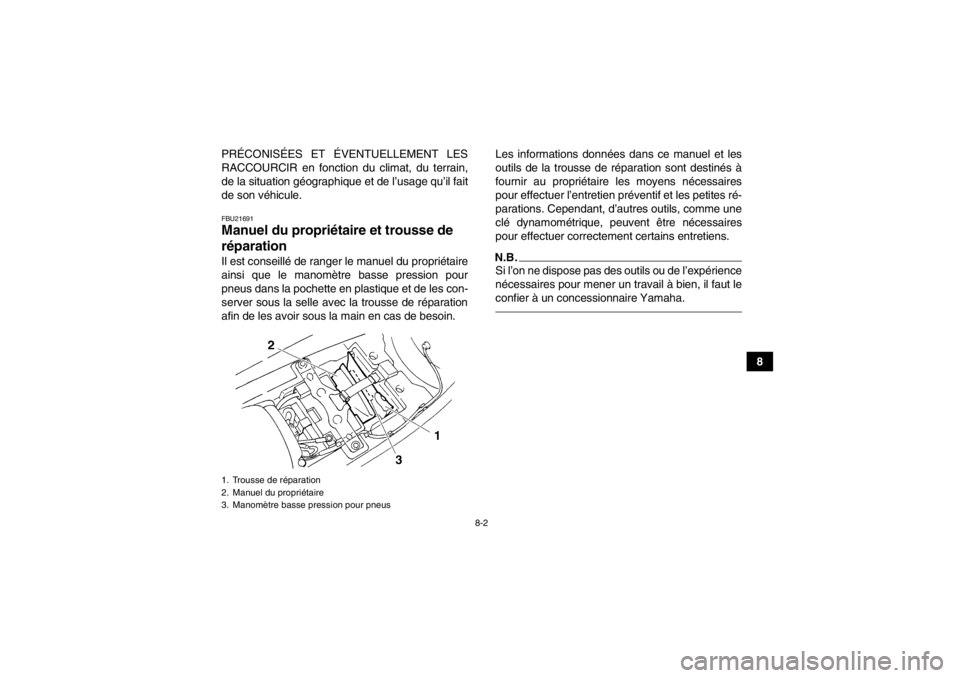

1. Trousse de réparation
2. Manuel du propriétaire
3. Manomètre basse pression pour pneusU1BS63F0.book Page 2 Tuesday, March 13, 2012 2:18 PM

8-3
8
FBU21743Entretiens périodiques du système antipollution N.B.●Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.●Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
une longue période, il convient de suivre les fréquences d’entretien indiquées en mois.●L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N° ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 *Canalisation de car-
burant Contrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées. √√√
2 Bougie Contrôler l’état et nettoyer, régler l’écartement des
électrodes ou remplacer si nécessaire. √√√√√
3 *Soupapes Contrôler le jeu de soupape et le régler si néces-
saire. √ √√√
4 *Carburateur Contrôler le fonctionnement du starter et corriger
si nécessaire.
Contrôler le régime de ralenti du moteur et le ré- gler si nécessaire. √√√√
U1BS63F0.book Page 3 Tuesday, March 13, 2012 2:18 PM

8-4
8
5*Circuit de ventila-
tion du carter mo-
teur Contrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée. √√√
6 *Système d’échappe-
ment S’assurer de l’absence de fuites et remplacer tout
joint abîmé.
Contrôler le serrage de tous les colliers à vis et les raccords, et les serrer si nécessaire. √√√
7 Pare-étincelles √√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
U1BS63F0.book Page 4 Tuesday, March 13, 2012 2:18 PM

8-5
8
FBU21865Entretiens périodiques et fréquences de graissage N.B.●Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.●Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
longtemps, il convient de suivre les fréquences d’entretien indiquées en mois.●L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N° ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 Élément du filtre à
air
Nettoyer et remplacer si nécessaire. Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié- reuses)
2 *Embrayage Contrôler le fonctionnement et régler si néces-
saire. √ √√√
3 *Frein avant Contrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
U1BS63F0.book Page 5 Tuesday, March 13, 2012 2:18 PM

8-6
8
4*Frein arrière Contrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein Contrôler l’état et remplacer si nécessaire.
√√√√
Remplacer. Tous les 4 ans
6 *Frein de stationne-
ment Contrôler le fonctionnement et régler si néces-
saire. √√√√√
7 *Roues Contrôler le voile et l’état et remplacer si néces-
saire. √ √√√
8 *Pneus Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage, et corriger si nécessaire. √ √√√
9 *Roulements de
moyeu de roue Contrôler l’état et le serrage, et remplacer si né-
cessaire. √ √√√
10 *Pivots de bras os-
cillant S’assurer du bon fonctionnement et de l’absence
de jeu excessif, et remplacer les roulements si né-
cessaire.
Lubrifier à la graisse à base de savon au lithium. √√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
U1BS63F0.book Page 6 Tuesday, March 13, 2012 2:18 PM

8-7
8
11*Pivots des triangles
de suspension su-
périeurs et infé-
rieurs Lubrifier à la graisse à base de savon au lithium.
√√√
12 Chaîne de transmis-
sion Contrôler la tension de la chaîne et la régler si né-
cessaire.
Contrôler l’alignement des roues arrière et corri- ger si nécessaire.
Nettoyer et lubrifier. √√√√√
13 *Rouleaux de chaîne
de transmission Contrôler l’usure et remplacer si nécessaire.
√√√
14 *Visserie du châssis S’assurer que toutes les vis et tous les écrous
sont correctement serrés. √√√√√
15 *Combinés ressort-
amortisseur Contrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla- cer si nécessaire. √√√
16 *Points pivots de
bras relais et de
bras de raccorde-
ment de suspension
arrière Contrôler le fonctionnement et corriger si néces-
saire.
Lubrifier à la graisse à base de savon au lithium. √√√√
17 *Arbre de direction Lubrifier à la graisse à base de savon au lithium. √√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1BS63F0.book Page 7 Tuesday, March 13, 2012 2:18 PM
