2013 YAMAHA XT1200Z Notices Demploi (in French)

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
ATTENTION
FCA10260
●
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.
●
Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage en
force des vitesses.
FAU16810
Comment réduire sa consomma-
tion de carburant La consommation de carburant dépend
dans une grande mesure du style de con-
duite. Suivre les conseils suivants en vue
d’économiser le carburant :●
Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
●
Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
●
Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
FAU16841
Rodage du moteur Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mobi-
les du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17123
0–1000 km (0–600 mi)
Éviter de faire tourner le moteur à plus de
3900 tr/mn de façon prolongée.
ATTENTION : Changer l’huile moteur et
l’huile de couple conique et remplacer
l’élément ou la cartouche du filtre à huile
après 1000 km (600 mi) d’utilisation.[FCA10332]1000–1600 km (600–1000 mi)
Éviter de faire tourner le moteur à plus de
4700 tr/mn de façon prolongée.
U23PF3F0.book Page 3 Monday, July 16, 2012 3:24 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.ATTENTION
FCA10310
●
Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
●
Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatement
un concessionnaire Yamaha.
FAU17213
Stationnement Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10311
●
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne puissent toucher facile-
ment ces éléments et s’y brûler.
●
Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.
●
Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflamma-
bles, car ils présentent un risque
d’incendie.
U23PF3F0.book Page 4 Monday, July 16, 2012 3:24 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-1
6
FAU17244
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité de
conduite. La sécurité est l’impératif numéro
un du bon motocycliste. Les points de con-
trôle, réglage et lubrification principaux du
véhicule sont expliqués aux pages suivan-
tes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15122
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.●
Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.
●
Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations con-
cernant le monoxyde de carbone.AVERTISSEMENT
FWA15460
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chauds lors de leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
dir les éléments de frein avant de les tou-
cher.
FAU17302
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assurer
un rendement et un fonctionnement opti-
maux du moteur. Les entretiens relatifs au
système de contrôle des gaz d’échappe-
ment sont regroupés dans un tableau d’en-
tretiens périodiques séparé. La personne
qui effectue ces entretiens doit avoir accès
à des données techniques spécialisées et
doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échappe-
ment peuvent être effectués par tout méca-
nicien professionnel. Les concessionnaires
Yamaha possèdent la formation technique
et l’outillage requis pour mener à bien ces
entretiens.
U23PF3F0.book Page 1 Monday, July 16, 2012 3:24 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU49561

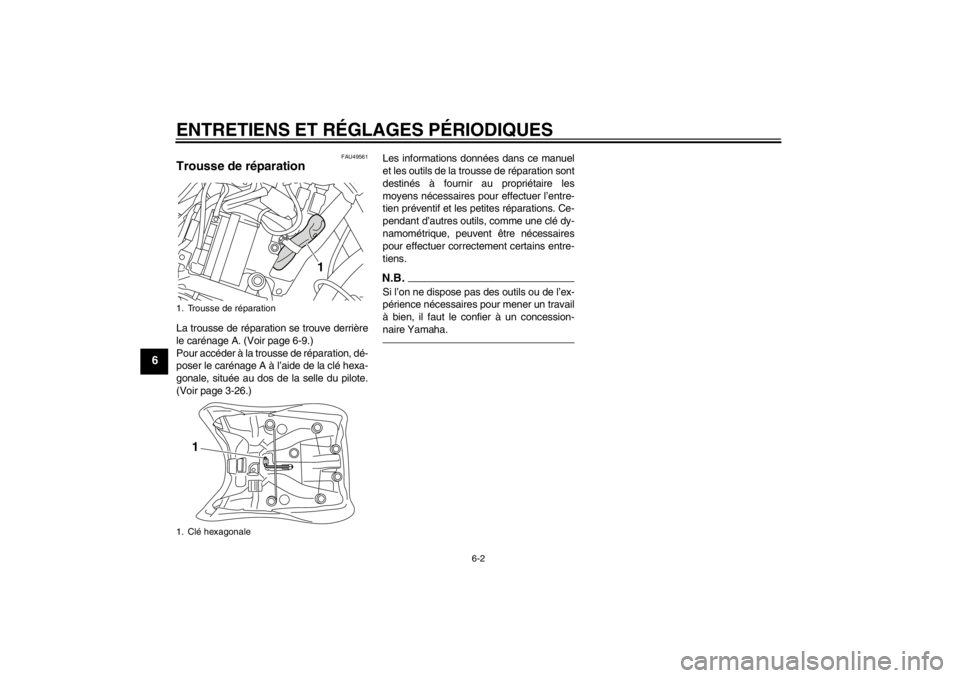

Trousse de réparation La trousse de réparation se trouve derrière
le carénage A. (Voir page 6-9.)
Pour accéder à la trousse de réparation, dé-
poser le carénage A à l’aide de la clé hexa-
gonale, située au dos de la selle du pilote.
(Voir page 3-26.)Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.
1. Trousse de réparation
1. Clé hexagonale
1
1
U23PF3F0.book Page 2 Monday, July 16, 2012 3:24 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU46861
N.B.●
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).
●
À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
●
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46910
Entretiens périodiques du système de contrôle des gaz d’échappement N° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Canalisation de car-
burant S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées. √√√√√
2 *Bougies Contrôler l’état.
Nettoyer et corriger l’écartement
des électrodes. √√
Remplacer. √√
3 *Soupapes Contrôler le jeu aux soupapes.
Régler.
Tous les 40000 km (24000 mi)
4 *Système d’injection
de carburant Régler la synchronisation.
√√√√√√
5 *Tube et du pot
d’échappement Contrôler le serrage du ou des
colliers à vis. √√√√√
U23PF3F0.book Page 3 Monday, July 16, 2012 3:24 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
FAU1770F
Entretiens périodiques et fréquences de graissage N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Élément du filtre à
air
Remplacer.
√
2 *Embrayage Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. √√√√√
3 *Frein avant Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. √√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Frein arrière Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. √√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
Contrôler le cheminement et les colliers. √√√√√
Remplacer. Tous les 4 ans
6 *Liquide de frein Remplacer. Tous les 2 ans
7 *Roues Contrôler le voile, le serrage des
rayons et l’état.
Resserrer les rayons si néces- saire. Après les premiers 1000 km (600 mi), puis tous les 5000 km (3000 mi) par la
suite.
U23PF3F0.book Page 4 Monday, July 16, 2012 3:24 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
8*Pneus Contrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire. √√√√√
9 *Roulements de roue S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. √√√√
10 *Bras oscillant S’assurer du bon fonctionnement
et de l’absence de jeu excessif. √√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
11 *Roulements de di-
rection S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
12 *Attaches du cadre S’assurer que tous les écrous et
vis sont correctement serrés. √√√√√
13 Axe de pivot de le-
vier de frein
Lubrifier à la graisse silicone.
√√√√√
14 Axe de pivot de pé-
dale de frein Lubrifier à la graisse à base de
savon au lithium. √√√√√
15 Axe de pivot de le-
vier d’embrayage Lubrifier à la graisse silicone.
√√√√√
16 Axe de pivot de sé-
lecteur au pied Lubrifier à la graisse à base de
savon au lithium. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PF3F0.book Page 5 Monday, July 16, 2012 3:24 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
17Béquille latérale,
béquille centrale Contrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 *Contacteur de
béquille latérale
Contrôler le fonctionnement.
√√√√√√
19 *Fourche avant Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
20 *Combiné ressort-
amortisseur Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. √√√√
21 *Points pivots de
bras relais et bras
de raccordement de
suspension arrière
Contrôler le fonctionnement.
√√√√
22 Huile moteur Changer.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile. √√√√√√
23 Cartouche du filtre
à huile moteur Remplacer.
√√√
24 *Circuit de refroidis-
sement Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
Remplacer le liquide de refroidis- sement. Tous les 3 ans
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U23PF3F0.book Page 6 Monday, July 16, 2012 3:24 PM
