2013 YAMAHA XT1200Z Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17244
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. Het is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkort afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15122
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.●
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
●
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-
formatie over koolmonoxide.WAARSCHUWING
DWA15460
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17302
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onder-
houdsschema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
U23PD3D0.sgm Page 1 Tuesday, July 17, 2012 10:46 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU49561

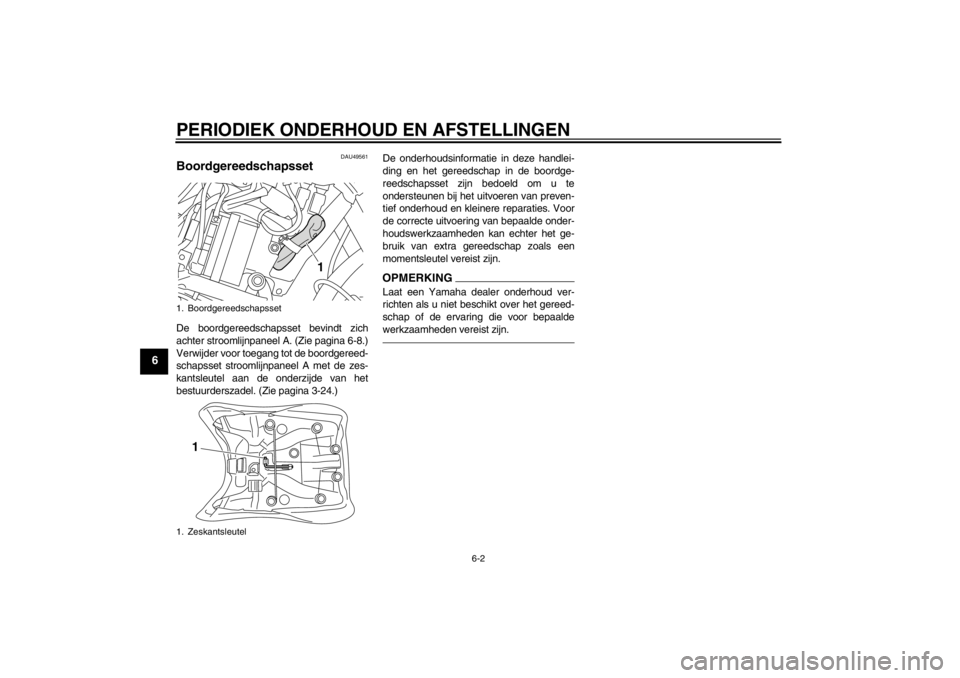

Boordgereedschapsset De boordgereedschapsset bevindt zich
achter stroomlijnpaneel A. (Zie pagina 6-8.)
Verwijder voor toegang tot de boordgereed-
schapsset stroomlijnpaneel A met de zes-
kantsleutel aan de onderzijde van het
bestuurderszadel. (Zie pagina 3-24.)De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleiner
e reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Boordgereedschapsset
1. Zeskantsleutel
1
1
U23PD3D0.sgm Page 2 Tuesday, July 17, 2012 10:46 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46861
OPMERKING●
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.
●
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
●
Werkzaamheden gemarkeerd met een asterisk horen te worden uit gevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem NR. ITEM CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Brandstofleiding Controleer de brandstofslangen
op scheurtjes of beschadigingen. √√√√√
2 *Bougies Controleer de conditie.
Reinigen en elektrodenafstand af-
stellen. √√
Vervangen. √√
3 *Ven ti elen Controleer de klepspeling.
Afstellen.
Elke 40000 km (24000 mi)
4 *Brandstofinjectie-
systeem Stel de synchronisatie af.
√√√√√√
5 *Uitlaatdemper en
uitlaatpijp Controleer of de schroef-
klem(men) goed vastzit(ten). √√√√√
U23PD3D0.sgm Page 3 Tuesday, July 17, 2012 10:46 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
DAU1770F
Algemeen smeer- en onderhoudsschema NR. ITEMCONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Luchtfilterelement Vervangen. √
2 *Koppeling Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√
3 *Voorrem Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4 *Achterrem Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5 *Remslangen Controleer op scheurtjes en be-
schadigingen.
Zorg voor een correcte plaatsing van slang(en) en klem(men). √√√√√
Vervangen. Elke 4 jaar
6 *Remvloeistof Vervangen. Elke 2 jaar
7 *Wielen Controleer de speling en de
spaakspanning en controleer op
beschadigingen.
Trek indien nodig de spaken aan. Na de eerste 1000 km (600 mi) en vervolgens elke 5000 km (3000 mi).
U23PD3D0.sgm Page 4 Tuesday, July 17, 2012 10:46 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
8*Banden Controleer op slijtage en bescha-
digingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig. √√√√√
9 *Wiellagers Controleer op speling of bescha-
digingen. √√√√
10 *Achterbrug Controleer op een correcte wer-
king en overmatige speling. √√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
11 *Balhoofdlagers Controleer de lagers op speling
en oppervlakteruwheid. √√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
12 *Framebevestigin-
gen Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
13 Scharnieras van
remhendel
Smeren met siliconenvet.
√√√√√
14 Scharnieras van
rempedaal
Smeren met lithiumvet.
√√√√√
15 Scharnieras van
koppelingshendel Smeren met siliconenvet.
√√√√√
16 Scharnieras van
schakelpedaal
Smeren met lithiumvet.
√√√√√
17 Zijstandaard, mid-
denbok Controleer de werking.
Smeren met lithiumvet.
√√√√√
NR. ITEM
CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PD3D0.sgm Page 5 Tuesday, July 17, 2012 10:46 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
18*Zijstandaardscha-
kelaar Controleer de werking.
√√√√√√
19 *Voorvork Controleer op een correcte wer-
king en olielekkage. √√√√
20 *Schokdemperunit Controleer op een correcte wer-
king en olielekkage. √√√√
21 *Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm Controleer de werking.
√√√√
22 Motorolie Verversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√√√√√
23 Oliefilterpatroon Vervangen. √√√
24 *Koelsysteem Controleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage. √√√√√
Vervang koelvloeistof. Elke 3 jaar
25 Cardanolie Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√ √
Verversen. √√√
26 *Voor- en achterrem-
schakelaar
Controleer de werking.
√√√√√√
27 Bewegende delen
en kabels
Smeren.
√√√√√
NR. ITEM
CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U23PD3D0.sgm Page 6 Tuesday, July 17, 2012 10:46 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU36771
OPMERKING●
Luchtfilter Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
●
Onderhoud aan hydraulisch rem- en koppelingssysteem Controleer regelmatig het rem- en koppelingsvloeistofniveau en vul indien nodig bij.
Vervang de inwendige onderdelen van de hoofdremcilinders en remklauwen en van de koppelingshoofdcilinder en -werkcilinder na elke twee jaar en ververs dan ook de rem- en de koppelingsvloeistof.
Vervang de rem- en koppelingsslangen na elke vier jaar of als ze zijn gescheurd of beschadigd.
28 *Gasgreep Controleer de werking.
Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
Smeer de kabel en het kabelhuis. √√√√√
29 *Lampen, richtin-
gaanwijzers en
schakelaars Controleer de werking.
Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDER-
HOUDSBEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PD3D0.sgm Page 7 Tuesday, July 17, 2012 10:46 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU18781

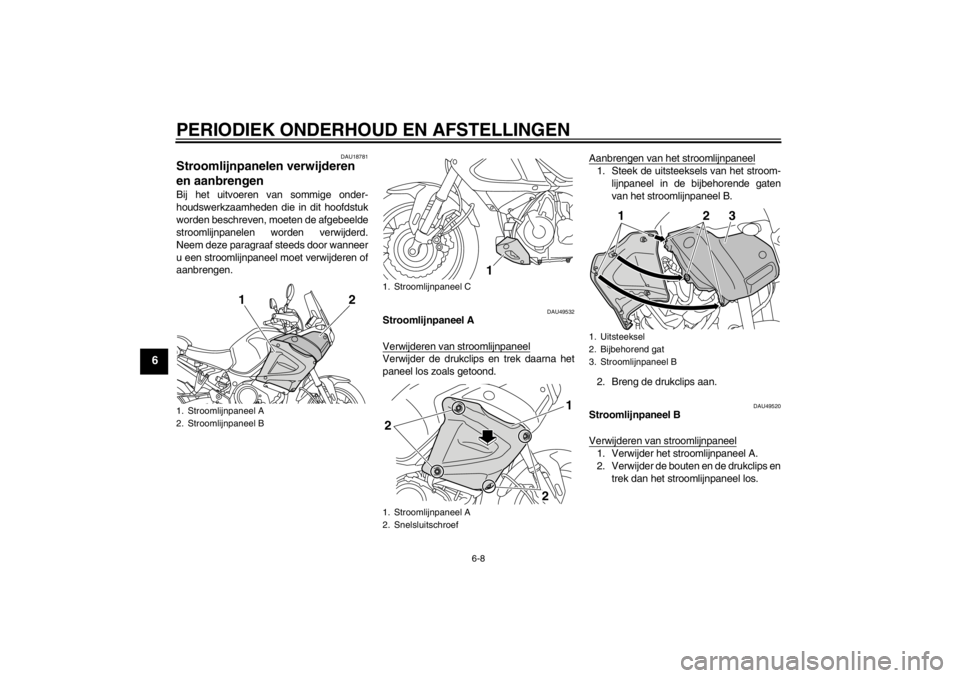

Stroomlijnpanelen verwijderen
en aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
stroomlijnpanelen worden verwijderd.
Neem deze paragraaf steeds door wanneer
u een stroomlijnpaneel moet verwijderen of
aanbrengen.
DAU49532
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneelVerwijder de drukclips en trek daarna het
paneel los zoals getoond.Aanbrengen van het stroomlijnpaneel
1. Steek de uitsteeksels van het stroom-
lijnpaneel in de bijbehorende gaten
van het stroomlijnpaneel B.
2. Breng de drukclips aan.
DAU49520
Stroomlijnpaneel B
Verwijderen van stroomlijnpaneel1. Verwijder het stroomlijnpaneel A.
2. Verwijder de bouten en de drukclips en trek dan het stroomlijnpaneel los.
1. Stroomlijnpaneel A
2. Stroomlijnpaneel B
1
2
1. Stroomlijnpaneel C
1. Stroomlijnpaneel A
2. Snelsluitschroef
1
2
2
1
1. Uitsteeksel
2. Bijbehorend gat
3. Stroomlijnpaneel B
12
3
