2013 YAMAHA XJR 1300 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
3. Verifique cada uma das velas de igni-ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.

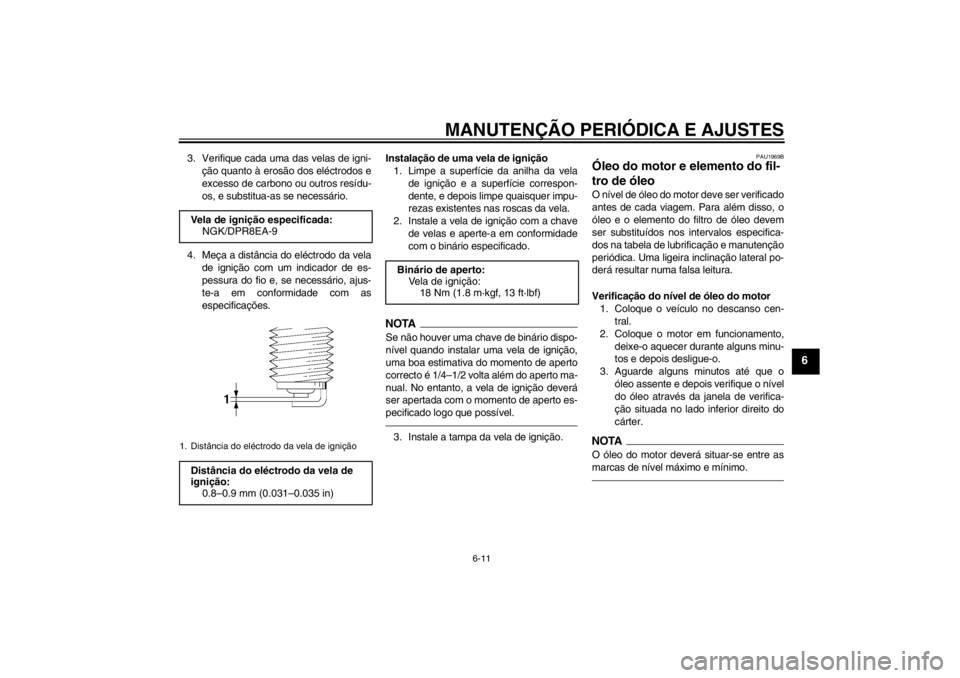

4. Meça a distância do eléctrodo da vela de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações. Instalação de uma vela de ignição
1. Limpe a superfície da anilha da vela de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-
rezas existentes nas roscas da vela.
2. Instale a vela de ignição com a chave de velas e aperte-a em conformidade
com o binário especificado.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.3. Instale a tampa da vela de ignição.
PAU1969B
Óleo do motor e elemento do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
Verificação do nível de óleo do motor1. Coloque o veículo no descanso cen- tral.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
Vela de ignição especificada:NGK/DPR8EA-91. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de
ignição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:Vela de ignição:18 Nm (1.8 m·kgf, 13 ft·lbf)
U5WMP9P0.book Page 11 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
4. Caso o óleo do motor se situe abaixoda marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo) 1. Coloque o veículo numa superfície ni- velada.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado. 4. Retire a tampa de enchimento de óleo,
a cavilha de drenagem de óleo do mo-
tor e a respectiva anilha, para drenar o
óleo do cárter.
NOTAIgnore os passos 5–15 se não desejar
substituir o elemento do filtro de óleo.5. Retire o painel C. (Consulte a página6-9.)
6. Retire o parafuso de drenagem do ele- mento do filtro de óleo e a respectiva
anilha para drenar o óleo do elemento
do filtro do óleo.
7. Remova a cobertura do elemento do filtro de óleo, retirando a cavilha da co-
bertura do elemento do filtro de óleo. 8. Retire o elemento do filtro de óleo e os
anéis de vedação em O.
NOTATenha cuidado para não perder a mola de
compressão e a anilha.

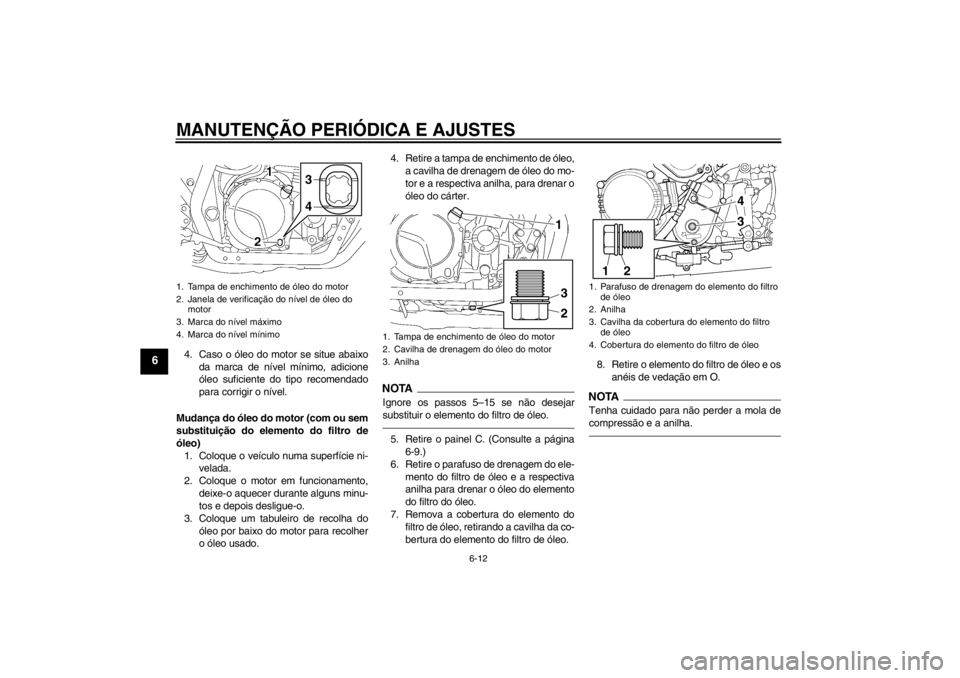

1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do motor
3. Marca do nível máximo
4. Marca do nível mínimo
3
4
1. Tampa de enchimento de óleo do motor
2. Cavilha de drenagem do óleo do motor
3. Anilha
231
1. Parafuso de drenagem do elemento do filtro de óleo
2. Anilha
3. Cavilha da cobertura do elemento do filtro de óleo
4. Cobertura do elemento do filtro de óleo
1
2
43
U5WMP9P0.book Page 12 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
9. Instale novos anéis de vedação em Ona cavilha da cobertura do elemento e
na cobertura do elemento.
10. Aplique uma camada pouco espessa
de óleo do motor limpo nos anéis de
vedação em O.
11. Introduza a cavilha da cobertura do
elemento na cobertura do elemento.
12. Encaixe a mola, a anilha e um novo elemento do filtro de óleo na cavilha.
NOTACertifique-se de que os anéis de vedação
em O estão bem encaixados.13. Instale a cobertura do elemento do fil-
tro de óleo do motor (juntamente com
a mola, a anilha e o elemento do filtro
de óleo), alinhando o prolongamento
da tampa com a fenda no cárter e, em
seguida, apertando a cavilha em con-
formidade com o binário especificado. 14. Instale o parafuso de drenagem do
elemento do filtro de óleo e a respecti-
va nova anilha e, em seguida, aperte o
parafuso em conformidade com o bi-
nário especificado.
15. Instale o painel.
16. Instale a cavilha de drenagem de óleo do motor e a respectiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
17. Reabasteça com a quantidade especi- ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
1. Anel de vedação em O
2. Cavilha da cobertura do elemento do filtro de óleo
3. Cobertura do elemento do filtro de óleo
4. Mola de compressão
5. Anilha
6. Elemento do filtro de óleo
2
3
4
5
6
1
1. Prolongamento
2. Fenda
Binário de aperto: Cavilha da cobertura do elemento
do filtro de óleo:15 Nm (1.5 m·kgf, 11 ft·lbf)
Binário de aperto:
Parafuso de drenagem do elemen-
to do filtro de óleo: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Binário de aperto: Cavilha de drenagem do óleo do
motor: 43 Nm (4.3 m·kgf, 31 ft·lbf)
U5WMP9P0.book Page 13 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11620
●
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
●
Certifique-se de que não entra ne-
nhum material estranho no cárter.
18. Coloque o motor em funcionamento edeixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10401
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, mesmo
que o nível de óleo esteja correcto, des-
ligue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-
que o veículo.19. Desligue o motor, verifique o nível doóleo e, se necessário, corrija-o.
PAU43451
Substituição do elemento do fil-
tro de ar e limpeza do tubo de
inspecção O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas. Além disso, o tubo de inspecção do fil-
tro de ar deve ser frequentemente
verificado e, se necessário, limpo.
Substituição do elemento do filtro de ar1. Retire o painel A. (Consulte a página
6-9.)
2. Retire a tampa da caixa do filtro de ar, retirando os respectivos parafusos.
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo: Sem substituição do elemento do fil-
tro de óleo:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Com substituição do elemento do
filtro de óleo:

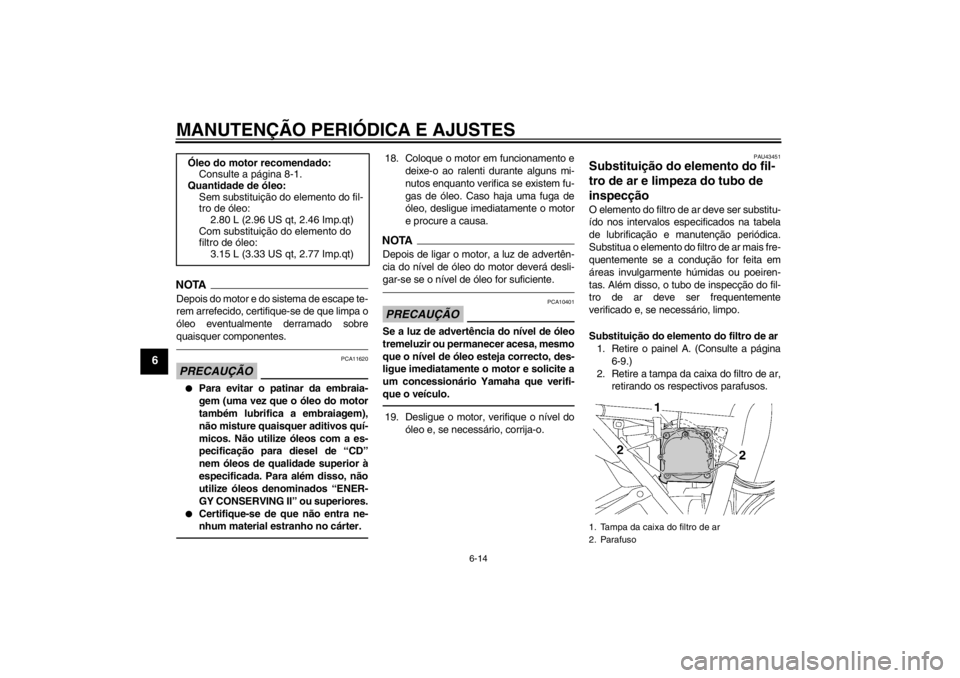

3.15 L (3.33 US qt, 2.77 Imp.qt)1. Tampa da caixa do filtro de ar
2. Parafuso
U5WMP9P0.book Page 14 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
3. Puxe o elemento do filtro de ar para fo-ra.
4. Introduza um elemento do filtro de ar na respectiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar. O motor nunca
deve ser colocado em funciona-
mento sem o elemento do filtro de
ar instalado, caso contrário o(s)
pistão(ões) e/ou cilindro(s) poderão
desgastar-se excessivamente.
[PCA10481]
5. Instale a tampa da caixa do filtro de ar, colocando os respectivos parafusos.
6. Instale o painel. Para limpar o tubo de inspecção do filtro
de ar
1. Verifique se o tubo na frente da caixa do filtro de ar apresenta sujidade ou
água acumuladas.
2. Caso observe a existência de sujidade ou água, retire o tubo, limpe-o e volte
a instalá-lo.
PAU21384
Verificação da folga do punho do
acelerador A folga do punho do acelerador deverá me-
dir 3.0–5.0 mm (0.12–0.20 in) na borda in-
terior do punho do acelerador. Verifique
periodicamente a folga do punho do acele-
rador e, se necessário, solicite a um con-
cessionário Yamaha que a ajuste.

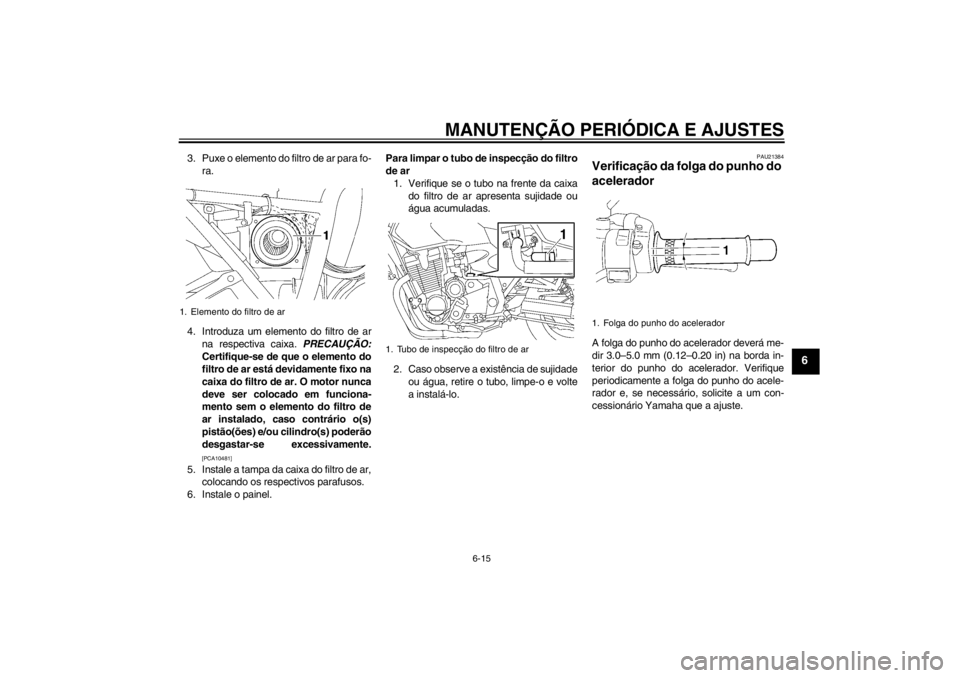

1. Elemento do filtro de ar
1. Tubo de inspecção do filtro de ar
1. Folga do punho do acelerador
U5WMP9P0.book Page 15 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21776
Pneus Os pneus são o único contacto entre o veí-
culo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essenci-
al manter os pneus sempre em bom estado
e substituí-los na altura apropriada pelos
pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10503
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.●
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
●
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregado
pode provocar um acidente.Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:250 kPa (2.50 kgf/cm², 36 psi)
Tr á s :
250 kPa (2.50 kgf/cm², 36 psi)
90–205 kg (198–452 lb): Frente:
250 kPa (2.50 kgf/cm², 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade: Frente:250 kPa (2.50 kgf/cm², 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*:
205 kg (452 lb)
* Peso total com condutor, passagei- ro, carga e acessórios
U5WMP9P0.book Page 16 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6

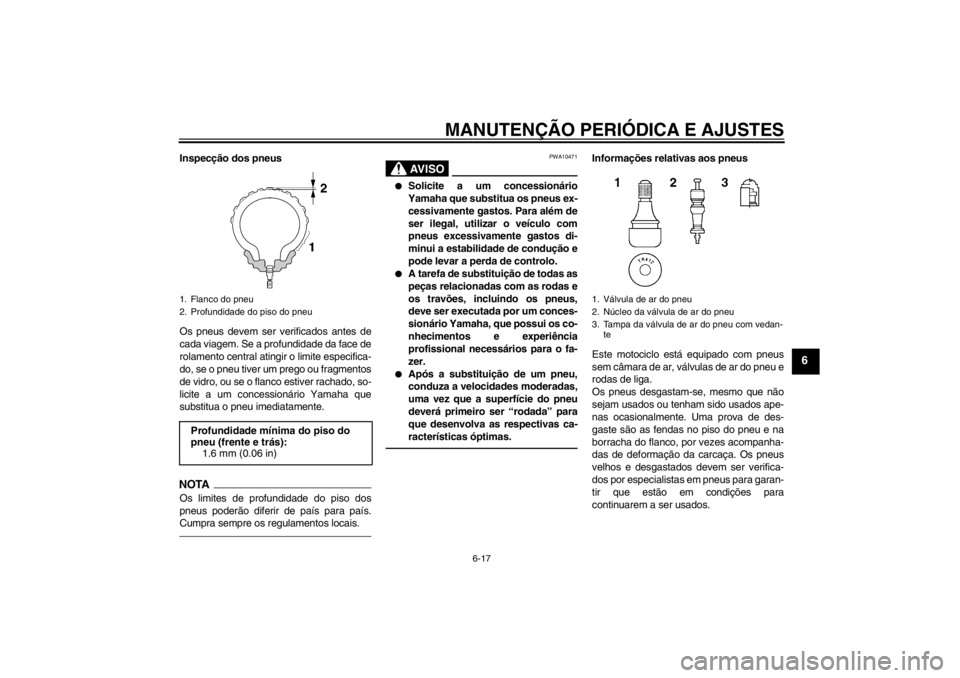

Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AV I S O
PWA10471
●
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
●
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
●
Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-
racterísticas óptimas.
Informações relativas aos pneus
Este motociclo está equipado com pneus
sem câmara de ar, válvulas de ar do pneu e
rodas de liga.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para garan-
tir que estão em condições para
continuarem a ser usados.
1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás): 1.6 mm (0.06 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
U5WMP9P0.book Page 17 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
AV I S O
PWA10481
●
Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.
●
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
●
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução a alta velocidade.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.●
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
●
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalarum pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.
●
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
●
Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
Pneu da frente:
Tamanho:
120/70 ZR17M/C (58W)
Fabricante/modelo: DUNLOP/D252F L
Pneu de trás: Tamanho:180/55 ZR17M/C (73W)
Fabricante/modelo: DUNLOP/D252 L
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:TR412
Núcleo de válvula:
#9100 (de origem)
U5WMP9P0.book Page 18 Monday, December 3, 2012 3:25 PM
