2013 YAMAHA XJR 1300 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
PAU33544
Substituição da lâmpada dos mí-
nimos Se a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:1. Retire a unidade do farol dianteiro, re- tirando os respectivos parafusos.
2. Retire o receptáculo da lâmpada dos mínimos (em conjunto com a lâmpa-
da), puxando-o para fora. 3. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
4. Introduza uma lâmpada nova no re- ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade do farol dianteiro, co-
locando os respectivos parafusos.
PAU24360
Roda dianteira
PAU38892
Remoção da roda dianteira
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.1. Desaperte a cavilha de aperto do eixoda roda dianteira e, em seguida, o eixo
da roda e as cavilhas da pinça do tra-
vão.
2. Coloque o motociclo no descanso central.
1. Parafuso
1. Receptáculo da lâmpada dos mínimos
1. Cavilha da pinça do travão
2. Cavilha de aperto do eixo da roda dianteira
3. Eixo da roda
3
2
1
U5WMP9P0.book Page 35 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
3. Retire o prendedor do tubo do travãode cada lado, retirando a respectiva
cavilha.
4. Retire a pinça do travão de cada lado, retirando as respectivas cavilhas.
PRECAUÇÃO: Não accione o tra-
vão depois de retirar as pinças do
travão, caso contrário as pastilhas
do travão serão fechadas forçada-
mente.
[PCA11051]
5. Puxe o eixo da roda para fora e retire a roda.
PAU33662
Instalação da roda da frente
1. Levante a roda entre as pernas da for- quilha. 2. Introduza o eixo da roda.
3. Instale as pinças do travão, colocando
as respetivas cavilhas.
NOTACertifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-
talar as pinças nos discos do travão.4. Instale os prendedores do tubo do tra-vão, colocando as respetivas cavilhas.
5. Retire o motociclo do descanso cen-
tral para que a roda da frente fique
pousada no chão e, depois, coloque o
descanso lateral em baixo.
6. Aperte o eixo da roda, a cavilha de aperto do eixo da roda da frente, as
cavilhas da pinça do travão e as cavi-
lhas do prendedor do tubo do travão,
em conformidade com os binários es-
pecificados. 7. Exerça força no sentido descendente
sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
1. Cavilha da pinça do travão
2. Prendedor do tubo do travão
3. Pinça do travão
4. Cavilha
Binários de aperto:Eixo da roda:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Cavilha de aperto do eixo da roda
da frente:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Cavilha da pinça do travão: 40 Nm (4.0 m·kgf, 29 ft·lbf)
Cavilha do prendedor do tubo do
travão: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U5WMP9P0.book Page 36 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
PAU25080
Roda traseira
PAU25162
Remoção da roda de trás
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.1. Desaperte a porca do eixo e as cavi-lhas da pinça do travão.
2. Desligue o tirante de binário do travão do braço da pinça do travão, retirando
a porca e a cavilha. 3. Coloque o motociclo no descanso
central.
4. Retire a porca do eixo e a pinça do tra- vão, retirando as respectivas cavilhas.
PRECAUÇÃO: Não accione o tra-
vão depois de retirar a pinça do tra-
vão, caso contrário as pastilhas do
travão serão fechadas forçadamen-
te.
[PCA11301]
5. Desaperte as contraporcas e, depois, rode a cavilha ajustadora da folga da
corrente de transmissão em ambos os
lados do braço oscilante totalmente na
direcção (a). 6. Empurre a roda para a frente e retire a
corrente de transmissão do carreto
traseiro.
NOTAA corrente de transmissão não precisa de
ser desmontada para remover e instalar a
roda de trás.7. Enquanto segura a roda e o braço dapinça do travão, puxe o eixo da roda
para fora.
8. Retire o braço da pinça do travão e a roda.
1. Porca do eixo
2. Cavilha da pinça do travão
1 2
1. Pinça do travão
2. Braço da pinça do travão
3. Tirante de binário do travão
4. Cavilha
5. Porca
3
5
4
12
1. Eixo da roda
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
1 23
(a)
U5WMP9P0.book Page 37 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
PAU25843
Instalação da roda de trás1. Coloque a roda e o braço da pinça do travão na posição original.
2. Introduza o eixo da roda pelo braço da pinça do travão e a roda pelo lado di-
reito e, depois, instale a porca do eixo.
3. Instale a corrente de transmissão no carreto traseiro.
4. Ligue o tirante de binário do travão ao braço da pinça do travão, instalando a
cavilha e a porca.
5. Instale a pinça do travão, colocando as respectivas cavilhas.NOTACertifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-
talar a pinça do travão no disco do mesmo.6. Ajuste a folga da corrente de transmis-são. (Consulte a página 6-23.)
7. Retire o motociclo do descanso cen- tral e, depois, coloque o descanso la-
teral em baixo.
8. Aperte a porca do eixo, as cavilhas da pinça do travão e a porca do tirante de
binário do travão em conformidade
com os binários especificados.
PAU25851
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
A seguinte tabela de detecção e resolução
de problemas apresenta um procedimento
fácil e rápido para verificar você mesmo es-
tes sistemas vitais. No entanto, caso o seu
motociclo precise de qualquer reparação,
leve-o a um concessionário Yamaha, cujos
técnicos habilitados possuem as ferramen-
tas, experiência e conhecimentos necessá-
rios para assistir devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
Binários de aperto:
Porca do eixo:
150 Nm (15 m·kgf, 108 ft·lbf)
Cavilha da pinça do travão: 40 Nm (4.0 m·kgf, 29 ft·lbf)
Porca do tirante de binário do tra-
vão: 23 Nm (2.3 m·kgf, 17 ft·lbf)
U5WMP9P0.book Page 38 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6
AV I S O
PWA15141
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
U5WMP9P0.book Page 39 Monday, December 3, 2012 3:25 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-40
6
PAU42603

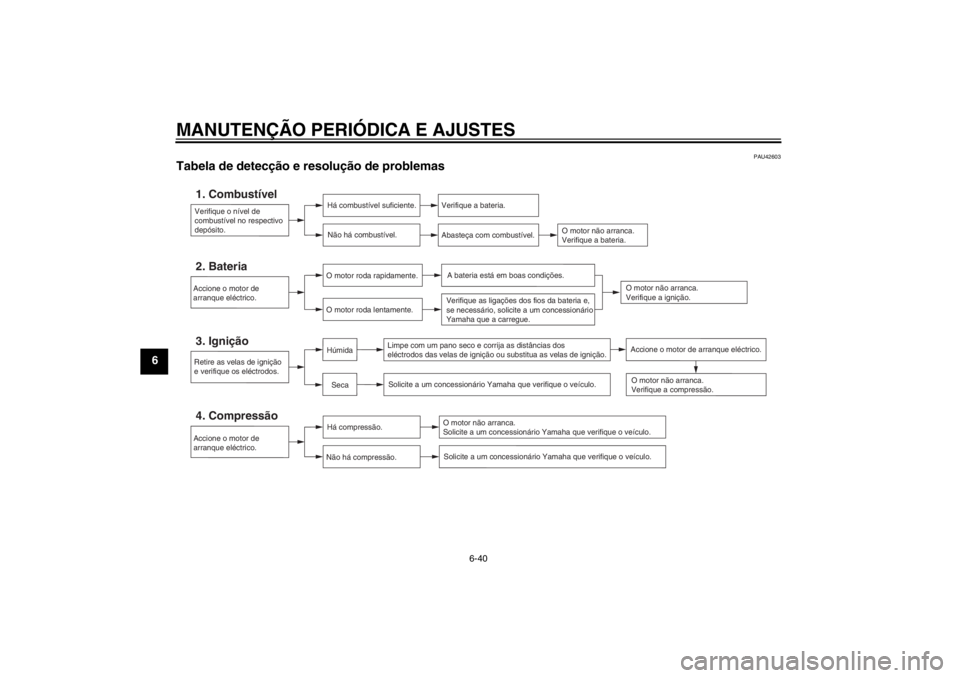

Tabela de detecção e resolução de problemas
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
Solicite a um concessionário Yamaha que verifique o veículo.
U5WMP9P0.book Page 40 Monday, December 3, 2012 3:25 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37833
Cor mate cuidado PRECAUÇÃO
PCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU26014
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o tem-
po de vida e optimizando o desempenho.
Antes da limpeza1. Tape a saída do silencioso com um saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos
vedantes, anilhas, carretos, corrente de transmissão e eixos das rodas. En-
xagúe sempre a sujidade e o desen-
gordurante com água.
Limpeza
PRECAUÇÃO
PCA10772
●
Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxagúe minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.
●
Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, pára-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxagúe bem todos os resíduos de
U5WMP9P0.book Page 1 Monday, December 3, 2012 3:25 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.
●
Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-
ferrugem ou de remoção da ferru-
gem, líquido dos travões, anti-con-
gelante ou electrólito.
●
Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e respiradouros.
●
Para os motociclos equipados com
pára-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compos-
tos de limpeza para plásticos po-
dem deixar riscos no pára-vento.Teste o produto numa pequena par-
te oculta do pára-vento, para se as-
segurar de que não deixa ficar
marcas. Se o pára-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plástico
após a lavagem.
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utili-
ze água morna pois esta aumenta a
acção corrosiva do sal.
[PCA10791]
2. Aplique um spray anti-corrosão em to- das as superfícies metálicas, incluindo
as cromadas e niqueladas, para evitar
a corrosão.
Após a limpeza 1. Seque o motociclo com uma camurça ou um pano absorvente.
2. Seque imediatamente a corrente de transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
U5WMP9P0.book Page 2 Monday, December 3, 2012 3:25 PM
