2013 YAMAHA XJR 1300 Manual de utilização (in Portuguese)

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
4. Para evitar a corrosão, é recomenda-da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como produ- to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA11131
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.●
Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.
●
Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a velocidades superiores,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-
mento nas curvas.
PRECAUÇÃO
PCA10800
●
Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.
●
Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.
●
Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.
NOTA●
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
●
As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol dianteiro.
Ligar o farol dianteiro durante um pe-
queno período de tempo ajudará a re-
mover a humidade da lente.
PAU26182
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó. An-
tes de cobrir o motociclo, verifique se o mo-
tor e o sistema de escape estão frios.PRECAUÇÃO
PCA10810
●
Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.
●
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-
tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:1. Siga todas as instruções da secção “Cuidados” deste capítulo.
U5WMP9P0.book Page 3 Monday, December 3, 2012 3:25 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
2. Encha o depósito de combustível eadicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de igni- ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe- rimentos provocados por faís-
cas, certifique-se de que liga os
eléctrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10951]
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 °C
(30 °F) ou mais de 30 °C (90 °F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-29.
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
U5WMP9P0.book Page 4 Monday, December 3, 2012 3:25 PM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:2175 mm (85.6 in)
Largura total:
765 mm (30.1 in)
Altura total: 1115 mm (43.9 in)
Altura do assento: 795 mm (31.3 in)
Distância entre os eixos:
1500 mm (59.1 in)
Distância mínima do chão: 125 mm (4.92 in)
Raio de viragem mínimo: 2800 mm (110.2 in)Peso:Massa em vazio:245 kg (540 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, dois veios de excêntricos em cada
cabeça (DOHC)
Disposição do cilindro: 4 cilindros em linha
Cilindrada:
1251 cm³
Diâmetro × curso:
79.0 × 63.8 mm (3.11 × 2.51 in)
Relação de compressão: 9.70 : 1
Sistema de arranque:
Arrancador eléctrico Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Sem substituição do elemento do filtro de
óleo:2.80 L (2.96 US qt, 2.46 Imp.qt)
Com substituição do elemento do filtro de
óleo: 3.15 L (3.33 US qt, 2.77 Imp.qt)Filtro de ar:Elemento do filtro de ar:Elemento de papel revestido a óleo
Combustível:Combustível recomendado:Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível: 21.0 L (5.55 US gal, 4.62 Imp.gal)
Volume da reserva de combustível:
4.5 L (1.19 US gal, 0.99 Imp.gal)Injecção de combustível:Corpo do acelerador:Marca da identificação:5UXB 10Vela(s) de ignição:Fabricante/modelo:
NGK/DPR8EA-9
Distância do eléctrodo da vela de ignição: 0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Relação primária de redução:1.750 (98/56)
Transmissão final:
Corrente
Relação secundária de redução: 2.235 (38/17)
Tipo de transmissão: Permanentemente engrenada, 5
velocidades
Operação: Accionamento com o pé esquerdo

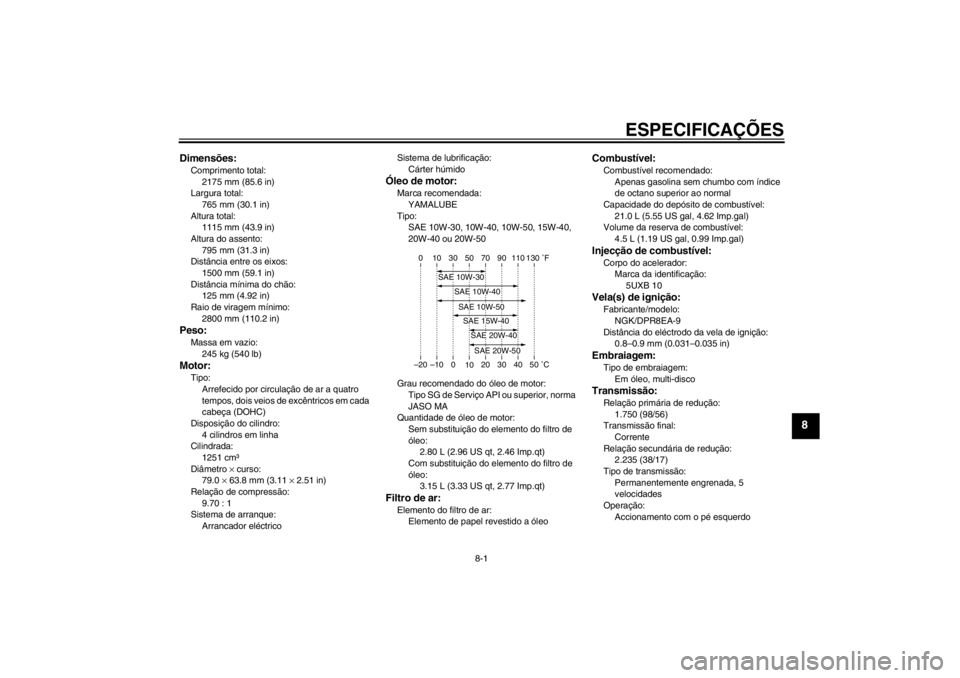

–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5WMP9P0.book Page 1 Monday, December 3, 2012 3:25 PM

ESPECIFICAÇÕES
8-2
8
Relação das velocidades:1.ª:
2.857 (40/14)
2.ª: 2.000 (36/18)
3.ª: 1.571 (33/21)
4.ª:
1.292 (31/24)
5.ª: 1.115 (29/26)Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço: 25.50 grau
Cauda: 100 mm (3.9 in)Pneu dianteiro:Tipo:Sem câmara de ar
Dimensão: 120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D252F LPneu traseiro:Tipo:Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo: DUNLOP/D252 L
Carga:Carga máxima:205 kg (452 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro: 250 kPa (2.50 kgf/cm², 36 psi)
Traseiro: 250 kPa (2.50 kgf/cm², 36 psi)
Condição de carga:
90–205 kg (198–452 lb)
Dianteiro: 250 kPa (2.50 kgf/cm², 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Dianteiro: 250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)Roda dianteira:Tipo de roda:Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:Roda de liga
Dimensão do aro:
17M/C x MT5.50
Travão dianteiro:Tipo:Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado: DOT 4Travão traseiro:Tipo:
Travão de disco
Operação: Accionamento com o pé direito
Líquido recomendado: DOT 4Suspensão dianteira:Tipo:Forquilha telescópica
Tipo de mola/amortecedor: Amortecedor a óleo/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Suspensão traseira:Tipo:Braço oscilante
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda: 110.0 mm (4.33 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento: Gerador de C.A.
U5WMP9P0.book Page 2 Monday, December 3, 2012 3:25 PM

ESPECIFICAÇÕES
8-3
8
Bateria:Modelo:YTZ14S
Voltagem, capacidade:
12 V, 11.2 AhFarol dianteiro:Tipo de lâmpada:Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60.0 W/55.0 W × 1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro: 12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro: 12 V, 21.0 W × 2
Mínimos:
12 V, 4.0 W × 1
Luz da chapa de matrícula: 12 V, 5.0 W × 1
Iluminação do contador: LED
Indicador luminoso de ponto morto:
12 V, 1.7 W × 1
Indicador luminoso de máximos: 12 V, 1.7 W × 1
Luz de advertência do nível de óleo: 12 V, 1.7 W × 1
Indicador luminoso de mudança de direcção:
12 V, 1.7 W × 2
Luz de advertência de problema no motor: 12 V, 1.7 W × 1 Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro: 15.0 A
Fusível do farolim traseiro: 7.5 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição: 15.0 A
Fusível do sistema de injecção: 15.0 A
Fusível de reserva:
7.5 A
U5WMP9P0.book Page 3 Monday, December 3, 2012 3:25 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48612
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
dar peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400

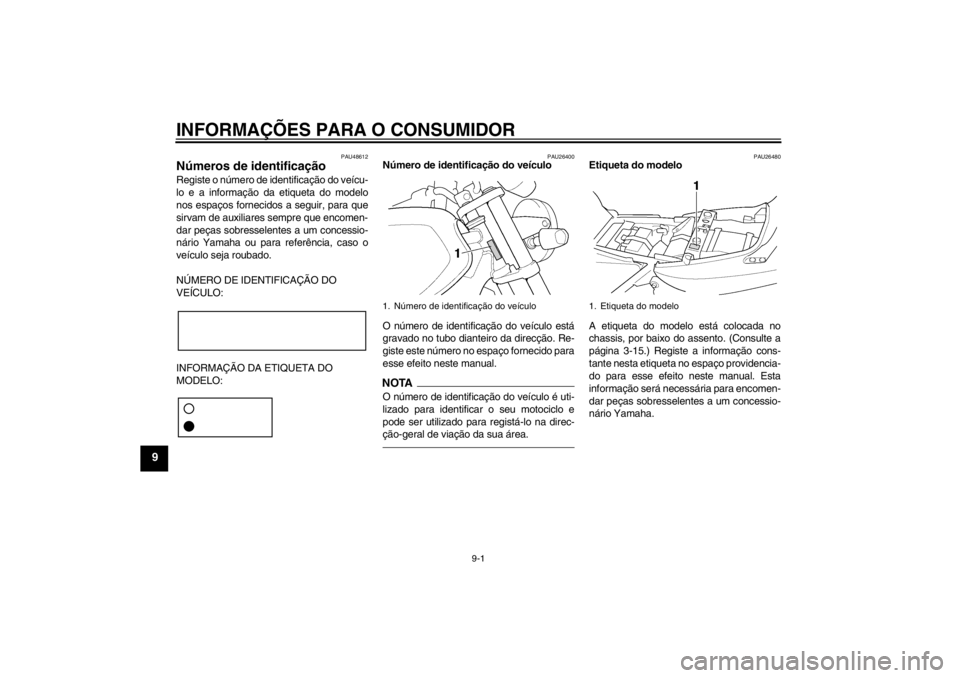

Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26480
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-15.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
1. Número de identificação do veículo
1. Etiqueta do modelo
U5WMP9P0.book Page 1 Monday, December 3, 2012 3:25 PM

ÍNDICE REMISSIVO
AAlarme antifurto (opcional) ..................... 3-8
Alavanca da embraiagem ............ 3-10, 6-19
Alavanca do travão ............................... 3-11
Alavancas do travão e da embraiagem, verificação e lubrificação .................... 6-26
Amortecedores, ajuste.......................... 3-19
Armazenagem ........................................ 7-3
Assento................................................. 3-15BBagagem, prendedores da correia ....... 3-21
Bateria .................................................. 6-29CCabos, verificação e lubrificação .......... 6-25
Colocação do motor em funcionamento ...................................... 5-1
Combustível.......................................... 3-13
Compartimento de armazenagem ........ 3-16
Consumo de combustível, sugestões para a redução ..................................... 5-3
Conversores catalíticos ........................ 3-14
Cor mate, cuidado .................................. 7-1
Corrente de transmissão, limpeza e lubrificação ......................................... 6-24
Cuidados ................................................ 7-1DDescanso central e descanso lateral, verificação e lubrificação .................... 6-27
Descanso lateral ................................... 3-22
Detecção e resolução de problemas .... 6-38
Direcção, verificação ............................ 6-29EElemento do filtro de ar e tubo de inspecção, substituição e limpeza ...... 6-14 Especificações ........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-1
FFolga da alavanca do travão,
verificação ........................................... 6-19
Folga da corrente de transmissão......... 6-23
Folga das válvulas ................................ 6-16
Folga do punho do acelerador, verificação ........................................... 6-15
Forquilha dianteira, ajuste ..................... 3-17
Forquilha dianteira, verificação ............. 6-28
Fusíveis, substituição ............................ 6-31IIndicadores luminosos de mudança de direcção ................................................ 3-3
Indicadores luminosos e luzes de advertência ........................................... 3-3
Indicador luminoso de máximos.............. 3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do sistema imobilizador ................... ........................ 3-4
Informações relativas à segurança ......... 1-1
Interruptor da buzina ...............................3-9
Interruptor de arranque ........................... 3-9
Interruptor de farol alto/baixo ..................3-9
Interruptor de paragem do motor ............ 3-9
Interruptor de perigo.............................. 3-10
Interruptor de ultrapassagem .................. 3-9
Interruptor do sinal de mudança de
direcção ................................................ 3-9
Interruptores das luzes dos travões ...... 6-20
Interruptores do guiador .......................... 3-9 Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-2LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-34
Lâmpada de mínimos, substituição ...... 6-35
Lâmpada do farol dianteiro,
substituição......................................... 6-32
Lâmpada do sinal de mudança de direcção, substituição ......................... 6-33
Líquidos dos travões e da embraiagem, mudança ....................... 6-23
Localizações das peças.......................... 2-1
Luz de advertência de problema no motor .................................................... 3-4
Luz de advertência do nível de óleo ....... 3-4
Luz do travão/farolim traseiro ............... 6-33MManutenção e lubrificação, periódica ..... 6-5
Manutenção, sistema de controlo das emissões .............................................. 6-3
Mudança de velocidades ........................ 5-2NNíveis dos líquidos dos travões e da embraiagem, verificação .................... 6-21
Número de identificação do veículo........ 9-1
Números de identificação ....................... 9-1OÓleo do motor e elemento do filtro de óleo ..................................................... 6-11PPainéis, remoção e instalação ................ 6-9
U5WMP9P0.book Page 1 Monday, December 3, 2012 3:25 PM

ÍNDICE REMISSIVOPastilhas do travão da frente e de trás, verificação .................................. 6-20
Pedais do travão e de mudança de velocidades, verificação e
lubrificação ......................................... 6-26
Pedal de mudança de velocidades ....... 3-11
Pedal do travão ..................................... 3-12
Pivôs do braço oscilante, lubrificação ......................................... 6-28
Pneus .................................................... 6-16
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-25RRoda (dianteira) .................................... 6-35
Rodagem do motor ................................. 5-3
Rodas.................................................... 6-19
Roda (traseira) ...................................... 6-37
Rolamentos de roda, verificação .......... 6-29SSistema de corte do circuito de ignição ................................................ 3-23
Sistema EXUP ...................................... 3-22
Sistema imobilizador .......... ..................... 3-1
Suporte de capacete ............................. 3-16TTabela de detecção e resolução de
problemas ........................................... 6-40
Tampa do depósito de combustível ...... 3-12
Taquímetro.............................................. 3-5
Tubo de respiração e tubo de descarga do depósito de combustível ................ 3-14VVelas de ignição, verificação ................ 6-10
Velocímetro ............................................. 3-5 Visor multifuncional ................................ 3-5
U5WMP9P0.book Page 2 Monday, December 3, 2012 3:25 PM
