Risoluzione dei guasti
90
HJU34623
Procedure di emergenza HJU34634Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00782
Prima di tentare di rimuovere alghe o detri-
ti dalla presa d’acqua dell’idrogetto o dalla
girante, spegnere il motore e rimuovere la
forcella dall’interruttore di spegnimento di
emergenza del motore. Il contatto con le
parti rotanti dell’idrogetto potrebbe provo-
care lesioni gravi o il decesso.
Se alghe o detriti restano impigliati nella presa
d’acqua dell’idrogetto o nella girante, può ve-
rificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore. Se
non si risolve il problema, il motore si surri-
scalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00653]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre il motore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio
si pieghi o si danneggi.
[HCJ00661]
STOP
UF2M72H0.book Page 90 Thursday, July 5, 2012 1:32 PM

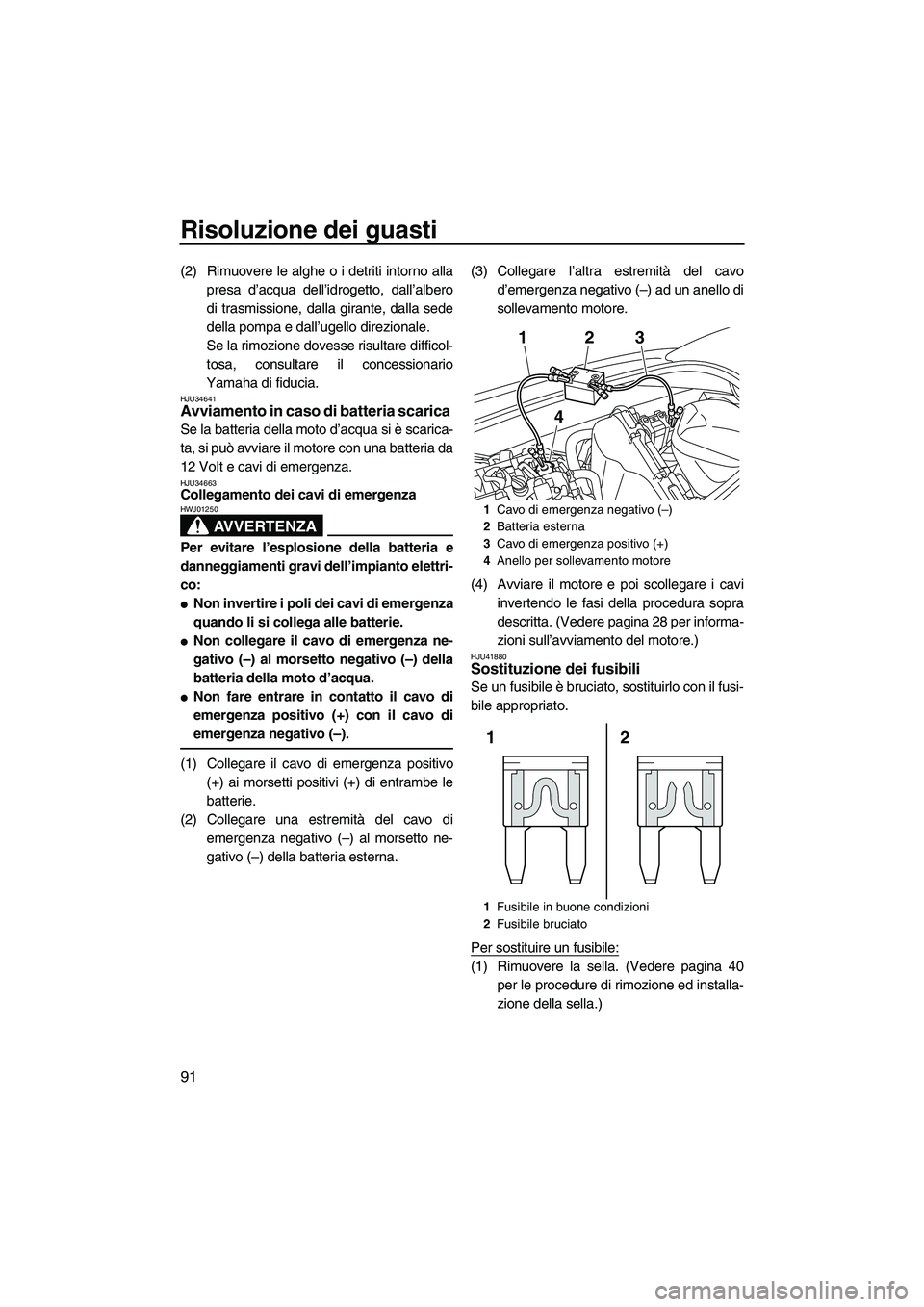

Risoluzione dei guasti
91
(2) Rimuovere le alghe o i detriti intorno allapresa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.
HJU34641Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria da
12 Volt e cavi di emergenza.
HJU34663Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01250
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:
●Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.
●Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.
●Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo (+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna. (3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi invertendo le fasi della procedura sopra
descritta. (Vedere pagina 28 per informa-
zioni sull’avviamento del motore.)
HJU41880Sostituzione dei fusibili
Se un fusibile è bruciato, sostituirlo con il fusi-
bile appropriato.
Per sostituire un fusibile:
(1) Rimuovere la sella. (Vedere pagina 40per le procedure di rimozione ed installa-
zione della sella.)
1Cavo di emergenza negativo (–)
2 Batteria esterna
3 Cavo di emergenza positivo (+)
4 Anello per sollevamento motore
1 Fusibile in buone condizioni
2 Fusibile bruciato
12
4
3
2
1
UF2M72H0.book Page 91 Thursday, July 5, 2012 1:32 PM

Risoluzione dei guasti
92
(2) Togliere il coperchio della scatola dell’im-pianto elettrico.
(3) Svitare il tappo sulla scatola dell’impianto elettrico e toglierlo.
(4) Sostituire il fusibile bruciato con il fusibile di scorta del corretto amperaggio utiliz-
zando l’estrattore per fusibili sul lato op-
posto del cappuccio. AVVERTENZA!
Non usare fusibili con amperaggio di-
verso da quello raccomandato. L’in-
stallazione di un fusibile con
amperaggio errato può provocare danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00802]
(5) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
1Coperchio scatola impianto elettrico
1
1Scatola dell’impianto elettrico
2 Fusibile di ricambio
3 Fusibile
4 Ta p p o
1 Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria:
30 A
Fusibile comando relè principale: 10 A
Fusibile valvola a farfalla elettronica: 10 A
Fusibile sistema di sicurezza:
3 A
Fusibile principale: 20 A
1
2
4
3
UF2M72H0.book Page 92 Thursday, July 5, 2012 1:32 PM

Risoluzione dei guasti
93
(6) Installare saldamente la scatola dell’im-pianto elettrico nella sua posizione origi-
nale.
(7) Installare saldamente la sella nella sua posizione originale.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difettoso.
In questo caso, fare controllare la moto d’ac-
qua da un concessionario Yamaha.
HJU34715Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811
●Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
●La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua. (1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante il
rimorchio della moto d’acqua, la prua
deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potrebbe
inondare il vano motore o penetrare
nel motore causando gravi danni.
[HCJ01330]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01321]
HJU36155
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal vano
motore. Poi, fare controllare la moto d’acqua
da un concessionario Yamaha al più presto
possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e scaricare l’acqua dai gavoni e dai casset-
tini portaoggetti. (Vedere pagina 42 per le
informazioni sullo scarico dei gavoni e dei
cassettini portaoggetti.)
1Golfare di prua
1
UF2M72H0.book Page 93 Thursday, July 5, 2012 1:32 PM

Risoluzione dei guasti
94
(2) Scaricare l’acqua di sentina dal vano mo-tore. (Vedere pagina 49 per informazioni
sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
UF2M72H0.book Page 94 Thursday, July 5, 2012 1:32 PM

Indice
A
Acceleratore, leva .................................... 29
Accostamento a riva e ormeggio della moto d’acqua ........................................ 75
Acqua di sentina, controllo ....................... 56
Acqua di sentina, scarico ......................... 49
Acqua di sentina, scarico a terra .............. 49
Acqua di sentina, scarico in acqua........... 50
Allarme livello carburante ......................... 38
Arresto della moto d’acqua ...................... 68
Avviamento, interruttore ........................... 28
B
Batteria, assistenza .................................. 77
Batteria, avviamento se scarica ............... 91
Batteria, controlli ...................................... 56
C
Capovolta, moto d’acqua ......................... 74
Carburante ............................................... 46
Carburante, indicatore livello.................... 37
Carburante, requisiti relativi a .................. 46
Carrello, partenza da................................ 73
Carrello, trasporto su................................ 51
Cassettino portaoggetti ............................ 43
Cavi di emergenza, collegamento ............ 91
Centro informativo multifunzione, controllo ................................................ 62
Cofano, controllo ...................................... 61
Come usare la moto d’acqua ................... 66
Come usare la moto d’acqua in retromarcia............................................ 69
Componenti principali, ubicazione ........... 22
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 76
Contagiri ................................................... 36
Contaore/Voltmetro .................................. 36
Coperchio motore, rimozione e installazione .......................................... 82
D
Display delle informazioni ........................ 35
Dopo aver tolto la moto dall’acqua ........... 75
Dopo l’utilizzo, controlli............................. 61
Dotazione ................................................. 40
Dotazioni di sicurezza, controllo............... 60
E
Elenco dei controlli prima dell’utilizzo....... 53 Emergenza, procedure ............................. 90
Equipaggiamento consigliato ................... 15
Estintore, controllo ................................... 60
Etichette, altre ............................................ 8
Etichette di pericolo .................................... 5
Etichette, importanti ................................... 4
F
Fusibili, sostituzione ................................. 91
G
Galloccia .................................................. 42
Gavone e cassettino portaoggetti ............ 42
Gavoni e cassettini portaoggetti,
controlli ................................................. 60
Glossario, moto d’acqua .......................... 21
Gradino di risalita (VXR) .......................... 41
Guasti, individuazione .............................. 87
Guida, posizione ...................................... 64
I
Imparare a conoscere la moto d’acqua .... 63
Imparare ad usare la moto d’acqua ......... 63
Impianto di alimentazione, controlli .......... 55
Impostazioni del sistema antifurto Yamaha ................................................ 27
Incustodita, moto d’acqua ........................ 65
Individuazione dei guasti, tabella ............. 87
Interruttori, controlli .................................. 59
K
Kit utensili in dotazione ............................ 82
L
Leva dell’acceleratore, controlli ................ 58
Livello carburante, controllo ..................... 55
Livello olio motore, controllo ..................... 56
Lubrificazione ........................................... 80
Lungo termine, rimessaggio ..................... 80
M
Maniglia tientibene ................................... 41
Manutenzione........................................... 82
Modalità operative della moto d’acqua ..... 33
Modalità regime ridotto ............................. 33
Modello, informazioni ................................. 3
Molo, salita a bordo e partenza da ........... 73
Moto d’acqua, caratteristiche ................... 16
Moto d’acqua, come usare la ................... 63
Moto d’acqua, funzioni di controllo ........... 26
Moto d’acqua, funzioni di navigazione ..... 32
UF2M72H0.book Page 1 Thursday, July 5, 2012 1:32 PM

Indice
Moto d’acqua, limitazioni poste ai potenziali conducenti ............................ 10
Moto d’acqua, messa in acqua ................ 64
Moto d’acqua sommersa .......................... 93
Motore, controllo ...................................... 56
Motore in acqua, avviamento ................... 64
Motore, interruttore di spegnimento ......... 28
Motore, interruttore di spegnimento di emergenza ........................................ 28
Motore, numero di serie ............................. 1
Multifunzione, centro informativo ............. 35
N
Navigazione, limitazioni............................ 11
Navigazione sicura, regole ....................... 19
Numeri di identificazione ............................ 1
Numero di identificazione della moto d’acqua (CIN).......................................... 1
O
Olio motore............................................... 48
Olio motore e filtro olio ............................. 85
Operazioni dopo l’utilizzo ......................... 76
P
Partenza ................................................... 73
Passeggeri, salita a bordo con ................. 70
Poppa, golfari ........................................... 42
Portabibite ................................................ 44
Presa d’acqua dell’idrogetto, controlli ...... 61
Presa d’acqua dell’idrogetto e girante, pulizia.................................................... 90
Prima dell’utilizzo, controlli ....................... 55
Prima dell’utilizzo, punti da controllare ..... 55
Principale, numero di identificazione (PRI-ID)................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 42
Prua, golfare............................................. 41
Pulizia....................................................... 80
Pulizia della moto d’acqua ....................... 77
R
Regime minimo motore, controllo ............ 62
Requisiti dell’olio motore .......................... 48
Requisiti per l’utilizzo................................ 12
Rimorchio della moto d’acqua .................. 93
Rischi, informazioni .................................. 15
Rodaggio .................................................. 52 Ruggine, protezione ................................. 81
S
Salire a bordo della moto d’acqua ............ 69
Salita a bordo senza assistenza .............. 69
Scafo e ponte, controllo ........................... 60
Sci d’acqua............................................... 17
Sella ......................................................... 40
Separatore acqua..................................... 31
Separatore d’acqua, controllo .................. 55
Sistema antifurto Yamaha ........................ 27
Sistema dello sterzo, controlli .................. 57
Sistema di retromarcia ............................. 32
Sistema di retromarcia, controlli ............... 58
Spegnere il motore ................................... 65
Spia di allarme controllo motore............... 39
Spia di allarme pressione olio .................. 38
Spia di allarme surriscaldamento
motore ................................................... 38
Sterzo, sistema ........................................ 29
Supporto, coperchio e cinghia dell’estintore, controlli ........................... 60
Supporto e coperchio dell’estintore .......... 44
T
Tabella di manutenzione periodica .......... 84
Tappi filettati di scarico di poppa, controlli ................................................. 61
Targhetta del produttore ............................. 3
Telecomando ........................................... 26
Telecomando, controllo ............................ 59
Tirante di spegnimento di emergenza del motore, controllo ............................. 59
U
Uscita di controllo dell’acqua di
raffreddamento ..................................... 30
Uscita di controllo dell’acqua di
raffreddamento, controllo ...................... 62
Utilizzo in zone in cui si accumulano alghe ..................................................... 75
Utilizzo responsabile della moto d’acqua ................................................. 20
V
Vano motore, controllo ............................. 55
Velocità, indicatore ................................... 35
Virate, esecuzione.................................... 66
UF2M72H0.book Page 2 Thursday, July 5, 2012 1:32 PM

Stampato negli U.S.A.
Luglio 2012–0.5 × 1 CR
UF2M72H0.book Page 1 Thursday, July 5, 2012 1:32 PM
