2013 YAMAHA VXR ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Λειτουργία υδροσκάφους
34

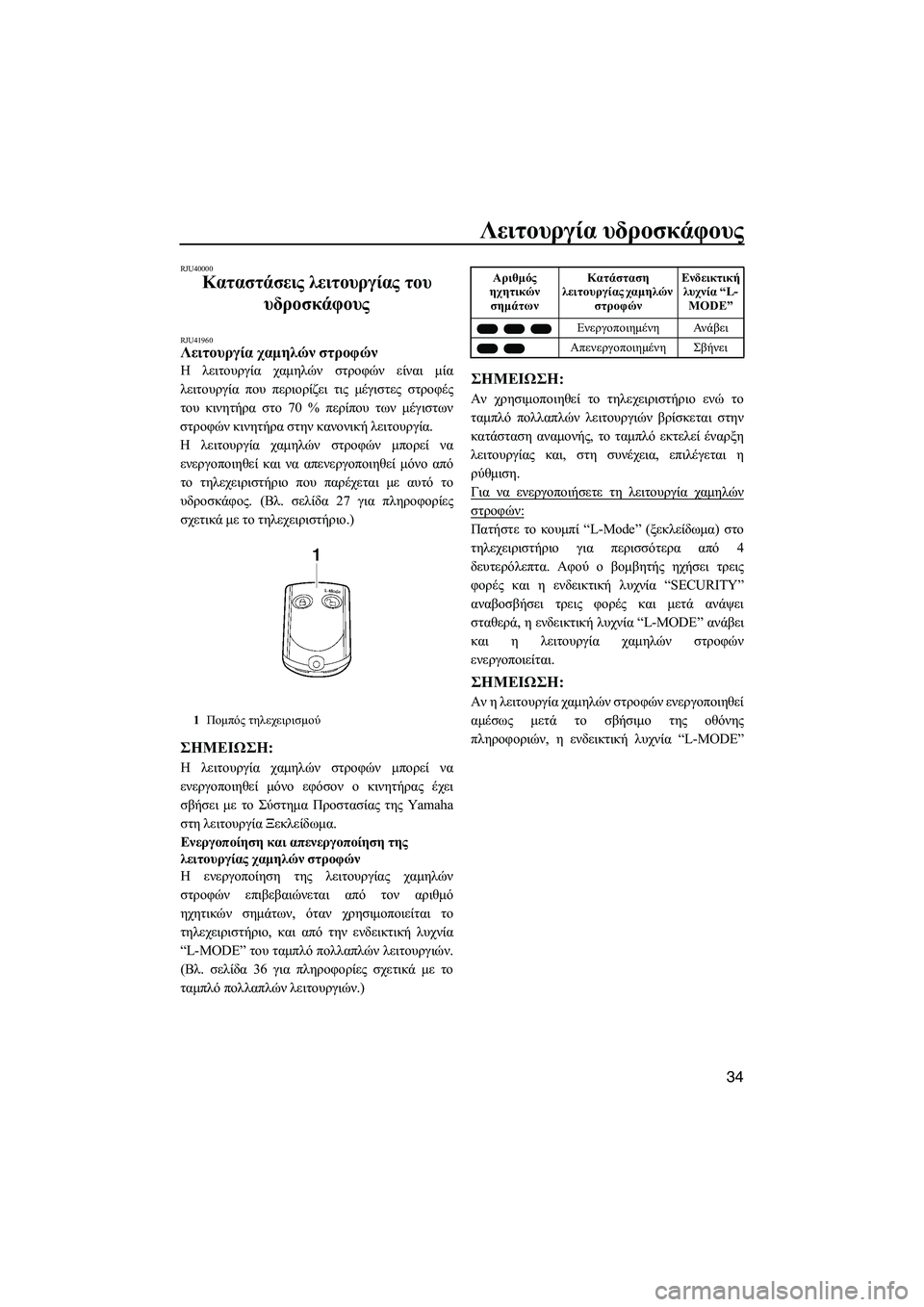

RJU40000
Καταστάσεις λειτουργίας του
υδροσκάφους
RJU41960Λειτουργία χαμηλών στροφών
Η λειτουργία χαμηλών στροφών είναι μία
λειτουργία που περιορίζει τις μέγιστες στροφές
του κινητήρα στο 70 % περίπου των μέγιστων
στροφών κινητήρα στην κανονική λειτουργία .
Η λειτουργία χαμηλών στροφών μπορεί να
ενεργοποιηθεί και να απενεργοποιηθεί μόνο από
το τηλεχειριστήριο που παρέχεται με αυτό το
υδροσκάφος . (Βλ. σελίδα 27 για πληροφορίες
σχετικά με το τηλεχειριστήριο .)
ΣΗMΕΙΩΣΗ :
Η λειτουργία χαμηλών στροφών μπορεί να
ενεργοποιηθεί μόνο εφόσον ο κινητήρας έχει
σβήσει με το Σύστημα Προστασίας της Yamaha
στη λειτουργία Ξεκλείδωμα .
Ενεργοποίηση και απενεργοποίηση της
λειτουργίας χαμηλών στροφών
Η ενεργοποίηση της λειτουργίας χαμηλών
στροφών επιβεβαιώνεται από τον αριθμό
ηχητικών σημάτων , όταν χρησιμοποιείται το
τηλεχειριστήριο , και από την ενδεικτική λυχνία
“L-MODE” του ταμπλό πολλαπλών λειτουργιών .
( Βλ . σελ
ίδα 36 για πληροφορίες σχετικά με το
ταμπλό πολλαπλών λειτουργιών .)
ΣΗMΕΙΩΣΗ :
Αν χρησιμοποιηθεί το τηλεχειριστήριο ενώ το
ταμπλό πολλαπλών λειτουργιών βρίσκεται στην
κατάσταση αναμονής , το ταμπλό εκτελεί έναρξη
λειτουργίας και , στη συνέχεια , επιλέγεται η
ρύθμιση .
Για να ενεργοποιήσετε τη λειτουργία χαμηλών
στροφών :
Πατήστε το κουμπί “L-Mode” ( ξεκλείδωμα) στο
τηλεχειριστήριο για περισσότερα από 4
δευτερόλεπτα . Αφού ο βομβητής ηχήσει τρεις
φορές και η ενδεικτική λυχνία “SECURITY”
αναβοσβήσει τρεις φορές και μετά ανάψει
σταθερά , η ενδεικτική λυχνία “L-MODE” ανάβει
και η λειτουργία χαμηλών στροφών
ενεργοποιείται .
ΣΗMΕΙΩΣΗ :
Αν η λειτουργία χαμηλών στροφών ενεργοποιηθεί
αμέσως μετά το σβήσιμο της οθόνης
πληροφοριών, η ενδεικτική λυχνία “L-MODE”
1Πομπός τηλεχειρισμού
Αριθμός
ηχητικών
σημάτων Κατάσταση

λειτουργίας χαμηλών
στροφών Ενδεικτική

λυχνία “L-
MODE”
Ενεργοποιημένη Ανάβει
Απενεργοποιημένη Σβήνει
UF2M72R0.book Page 34 Friday, July 13, 2012 1:55 PM

Λειτουργία υδροσκάφους
35

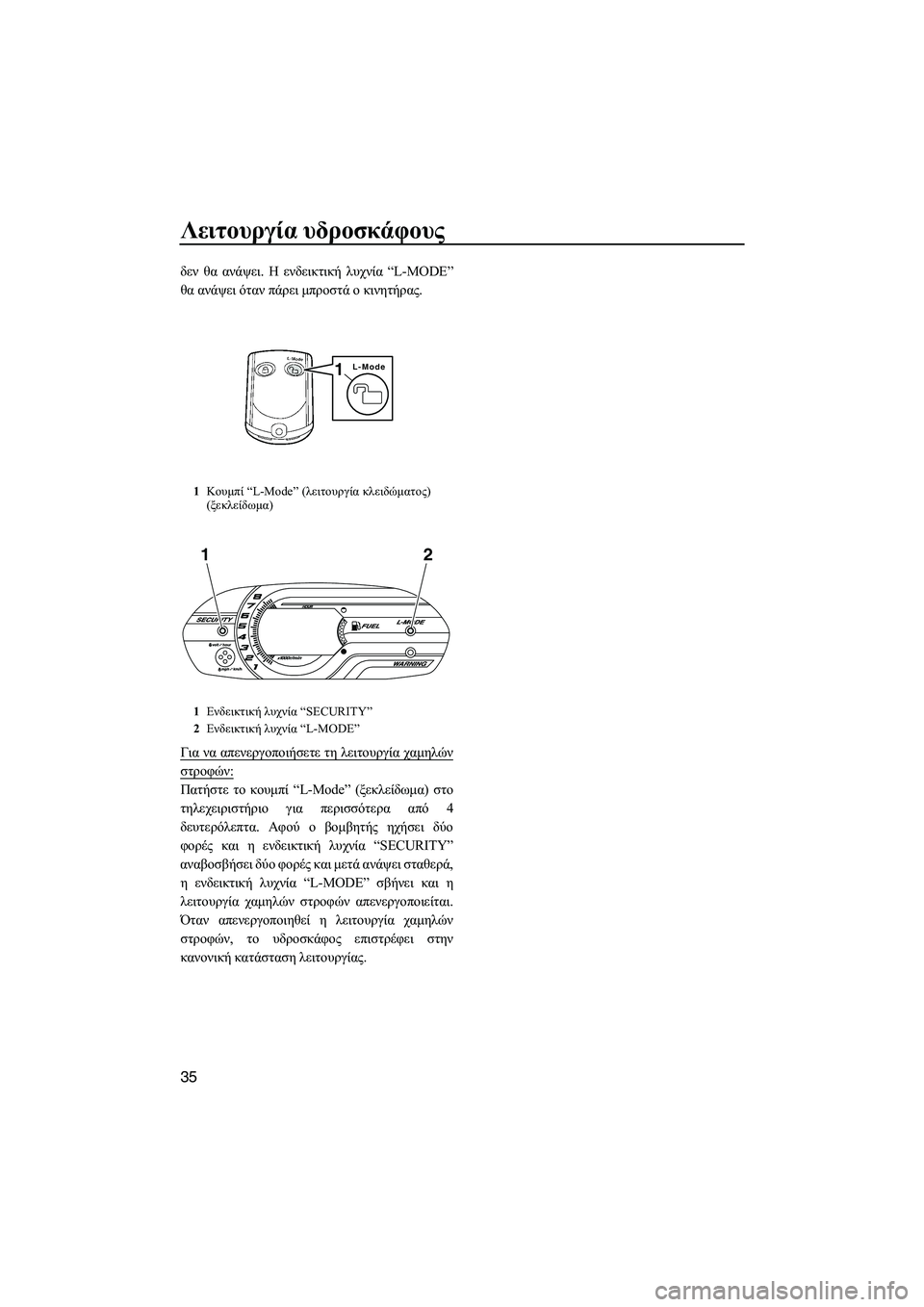

δεν θα ανάψει . Η ενδεικτική λυχνία “L-MODE”
θα ανάψει όταν πάρει μπροστά ο κινητήρας .
Για να απενεργοποιήσετε τη λειτουργία χαμηλών
στροφών :
Πατήστε το κουμπί “L-Mode” ( ξεκλείδωμα) στο
τηλεχειριστήριο για περισσότερα από 4
δευτερόλεπτα . Αφού ο βομβητής ηχήσει δύο
φορές και η ενδεικτική λυχνία “SECURITY”
αναβοσβήσει δύο φορές και μετά ανάψει σταθερά ,
η ενδεικτική λυχνία “L-MODE” σβήνει και η
λειτουργία χαμηλών στροφών απενεργοποιείται .
Όταν απενεργοποιηθεί η λειτουργία χαμηλών
στροφών , το υδροσκάφος επιστρέφει στην
κανονική κατάσταση λειτουργίας .
1Κουμπί “L-Mode” ( λειτουργία κλειδώματος )
(ξεκλείδωμα )
1 Ενδεικτική λυχνία “SECURITY”
2 Ενδεικτική λυχνία “L-MODE”
L-Mode1
12
UF2M72R0.book Page 35 Friday, July 13, 2012 1:55 PM

Λειτουργία οργάνων
36

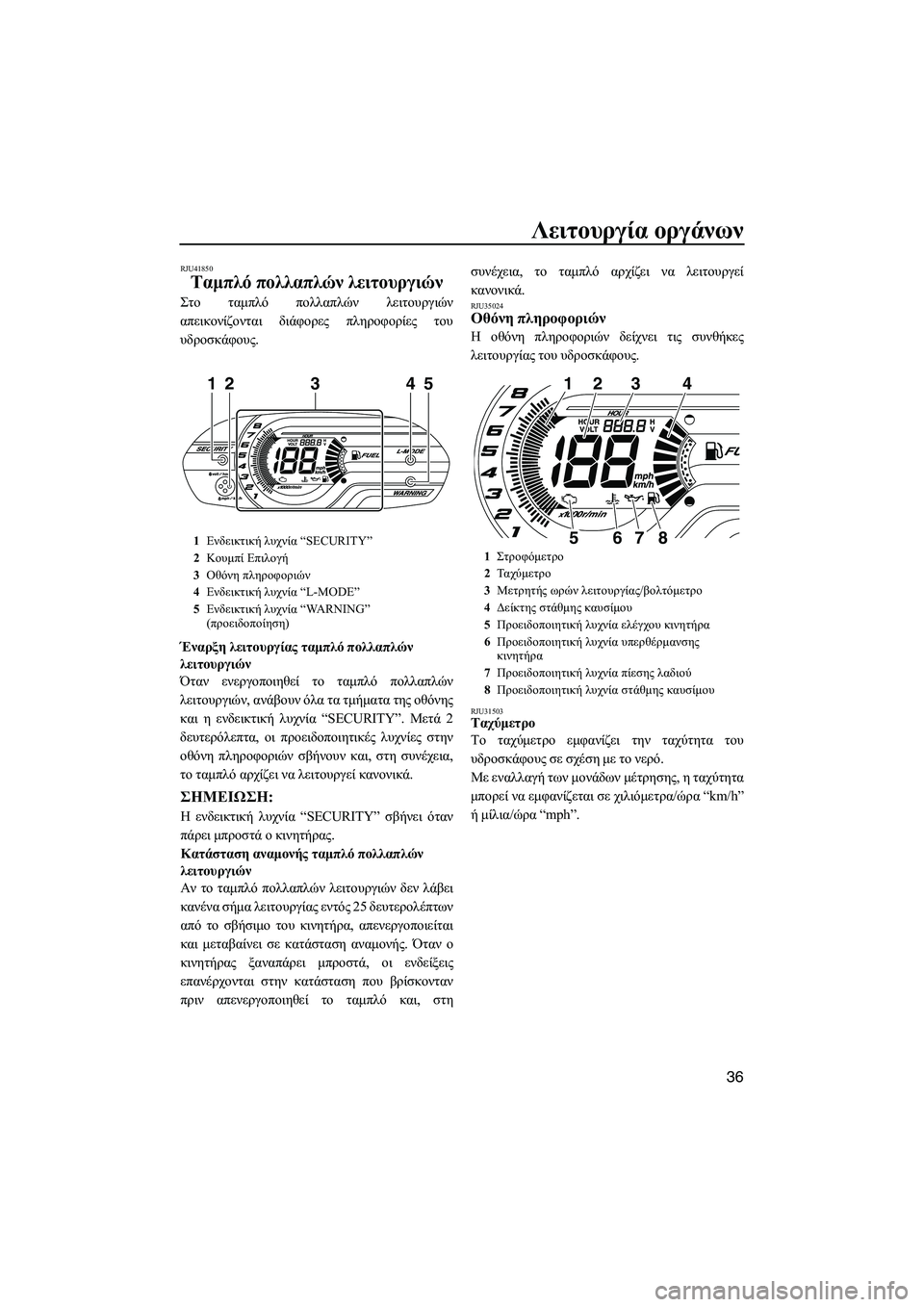

RJU41850
Ταμπλό πολλαπλών λειτουργιών
Στο ταμπλό πολλαπλών λειτουργιών
απεικονίζονται διάφορες πληροφορίες του
υδροσκάφους .
Έναρξη λειτουργίας ταμπλό πολλαπλών
λειτουργιών
Όταν ενεργοποιηθεί το ταμπλό πολλαπλών
λειτουργιών , ανάβουν όλα τα τμήματα της οθόνης
και η ενδεικτική λυχνία “SECURITY”. Μετά 2
δευτερόλεπτα , οι προειδοποιητικές λυχνίες στην
οθόνη πληροφοριών σβήνουν και , στη συνέχεια ,
το ταμπλό αρχίζει να λειτουργεί κανονικά .
ΣΗMΕΙΩΣΗ :
Η ενδεικτική λυχνία “SECURITY” σβήνει όταν
πάρει μπροστά ο κινητήρας .
Κατάσταση αναμονής ταμπλό πολλαπλών
λειτουργιών
Αν το ταμπλό πολλαπλών λειτουργιών δεν λάβει
κανένα σήμα λειτουργίας εντός 25 δευτερολέπτων
από το σβήσιμο του κινητήρα , απενεργοποιείται
και μεταβαίνει σε κατάσταση αναμονής . Όταν ο
κινητήρας ξαναπάρει μπροστά , οι ενδείξεις
επανέρχονται στην κατάσταση που βρίσκονταν
πριν απενεργοποιηθεί το ταμπλό και , στη συνέχεια
, το τα
μπλό αρχίζει να λειτουργεί
κανονικά .
RJU35024Οθόνη πληροφοριών
Η οθόνη πληροφοριών δείχνει τις συνθήκες
λειτουργίας του υδροσκάφους .
RJU31503Ταχύμετρο
Το ταχύμετρο εμφανίζει την ταχύτητα του
υδροσκάφους σε σχέση με το νερό .
Με εναλλαγή των μονάδων μέτρησης , η ταχύτητα
μπορεί να εμφανίζεται σε χιλιόμετρα /ώρα “km/h”
ή μίλια/ ώρα “mph”.
1Ενδεικτική λυχνία “SECURITY”
2 Κουμπί Επιλογή
3 Οθόνη πληροφοριών
4 Ενδεικτική λυχνία “L-MODE”
5 Ενδεικτική λυχνία “WARNING”
(προειδοποίηση )
21345
1Στροφόμετρο
2 Τα χ ύ μ ε τ ρ ο
3 Μετρητής ωρών λειτουργίας /βολτόμετρο
4 Δείκτης στάθμης καυσίμου
5 Προειδοποιητική λυχνία ελέγχου κινητήρα
6 Προειδοποιητική λυχνία υπερθέρμανσης
κινητήρα
7 Προειδοποιητική λυχνία πίεσης λαδιού
8 Προειδοποιητική λυχνία στάθμης καυσίμου
1234
8765
UF2M72R0.book Page 36 Friday, July 13, 2012 1:55 PM

Λειτουργία οργάνων
37

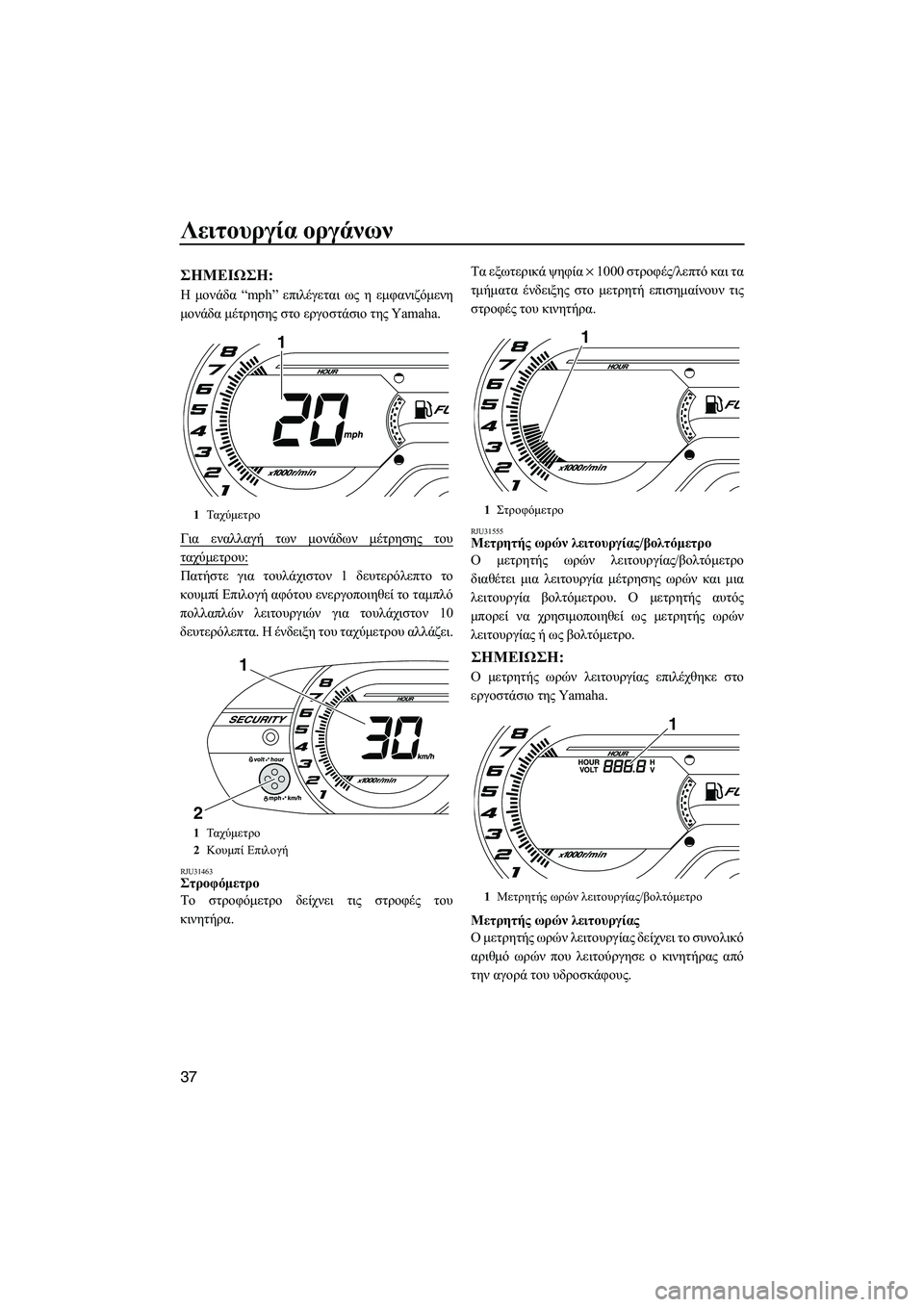

ΣΗMΕΙΩΣΗ :
Η μονάδα “mph” επιλέγεται ως η εμφανιζόμενη
μονάδα μέτρησης στο εργοστάσιο της Yamaha.
Για εναλλαγή των μονάδων μέτρησης του
ταχύμετρου :
Πατήστε για τουλάχιστον 1 δευτερόλεπτο το
κουμπί Επιλογή αφότου ενεργοποιηθεί το ταμπλό
πολλαπλών λειτουργιών για τουλάχιστον 10
δευτερόλεπτα . Η ένδειξη του ταχύμετρου αλλάζει .
RJU31463Στροφόμετρο
Το στροφόμετρο δείχνει τις στροφές του
κινητήρα . Τα
εξωτερικά ψηφία × 1000 στροφές /λεπτό και τα
τμήματα ένδειξης στο μετρητή επισημαίνουν τις
στροφές του κινητήρα .
RJU31555Μετρητής ωρών λειτουργίας /βολτόμετρο
Ο μετρητής ωρών λειτουργίας /βολτόμετρο
διαθέτει μια λειτουργία μέτρησης ωρών και μια
λειτουργία βολτόμετρου . Ο μετρητής αυτός
μπορεί να χρησιμοποιηθεί ως μετρητής ωρών
λειτουργίας ή ως βολτόμετρο .
ΣΗMΕΙΩΣΗ :
Ο μετρητής ωρών λειτουργίας επιλέχθηκε στο
εργοστάσιο της Yamaha.
Μετρητής ωρών λειτουργίας
Ο μετρητής ωρών λειτουργίας δείχνει το συνολικό
αριθμό ωρών που λειτούργησε ο κινητήρας από
την αγορά του υδροσκάφους .
1Τα χ ύ μ ε τ ρ ο
1 Τα χ ύ μ ε τ ρ ο
2 Κουμπί Επιλογή
1
1
2
1 Στροφόμετρο
1 Μετρητής ωρών λειτουργίας /βολτόμετρο
1
1
UF2M72R0.book Page 37 Friday, July 13, 2012 1:55 PM

Λειτουργία οργάνων
38

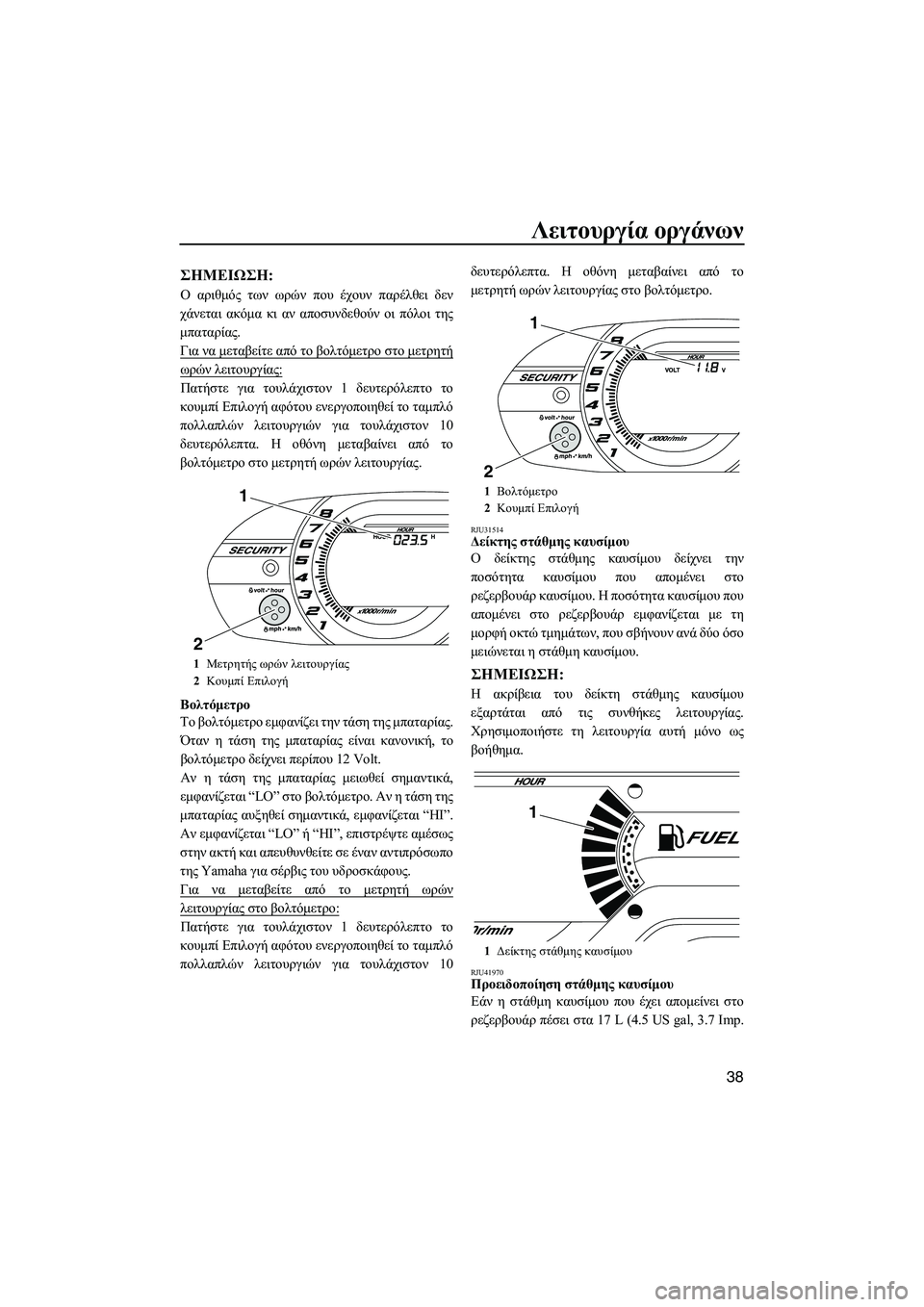

ΣΗMΕΙΩΣΗ :
Ο αριθμός των ωρών που έχουν παρέλθει δεν
χάνεται ακόμα κι αν αποσυνδεθούν οι πόλοι της
μπαταρίας .
Για να μεταβείτε από το βολτόμετρο στο μετρητή
ωρών λειτουργίας :
Πατήστε για τουλάχιστον 1 δευτερόλεπτο το
κουμπί Επιλογή αφότου ενεργοποιηθεί το ταμπλό
πολλαπλών λειτουργιών για τουλάχιστον 10
δευτερόλεπτα . Η οθόνη μεταβαίνει από το
βολτόμετρο στο μετρητή ωρών λειτουργίας .
Βολτόμετρο
Το βολτόμετρο εμφανίζει την τάση της μπαταρίας .
Όταν η τάση της μπαταρίας είναι κανονική , το
βολτόμετρο δείχνει περίπου 12 Volt.
Αν η τάση της μπαταρίας μειωθεί σημαντικά,
εμφανίζεται “LO” στο βο
λτόμετρο . Αν η τάση της
μπαταρίας αυξηθεί σημαντικά , εμφανίζεται “HI”.
Αν εμφανίζεται “LO” ή “HI”, επιστρέψτε αμέσως
στην ακτή και απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για σέρβις του υδροσκάφους .
Για να μεταβείτε από το μετρητή ωρών
λειτουργίας στο βολτόμετρο :
Πατήστε για τουλάχιστον 1 δευτερόλεπτο το
κουμπί Επιλογή αφότου ενεργοποιηθεί το ταμπλό
πολλαπλών λειτουργιών για τουλάχιστον 10δευτερόλεπτα
. Η οθόνη μεταβαίνει από το
μετρητή ωρών λειτουργίας στο βολτόμετρο .
RJU31514Δείκτης στάθμης καυσίμου
Ο δείκτης στάθμης καυσίμου δείχνει την
ποσότητα καυσίμου που απομένει στο
ρεζερβουάρ καυσίμου . Η ποσότητα καυσίμου που
απομένει στο ρεζερβουάρ εμφανίζεται με τη
μορφή οκτώ τμημάτων , που σβήνουν ανά δύο όσο
μειώνεται η στάθμη καυσίμου .
ΣΗMΕΙΩΣΗ :
Η ακρίβεια του δείκτη στάθμης καυσίμου
εξαρτάται από τις συνθήκες λειτουργίας .
Χρησιμοποιήστε τη λειτουργία αυτή μόνο ως
βοήθημα .
RJU41970Προειδοποίηση στάθμης καυσίμου
Εάν η στάθμη καυσίμου που έχει απομείνει στο
ρεζερβουάρ πέσει στα 17 L (4.5 US gal, 3.7 Imp.
1Μετρητής ωρών λειτουργίας
2 Κουμπί Επιλογή
1
2
1 Βολτόμετρο
2 Κουμπί Επιλογή
1 Δείκτης στάθμης καυσίμου
1
2
1
UF2M72R0.book Page 38 Friday, July 13, 2012 1:55 PM

Λειτουργία οργάνων
39

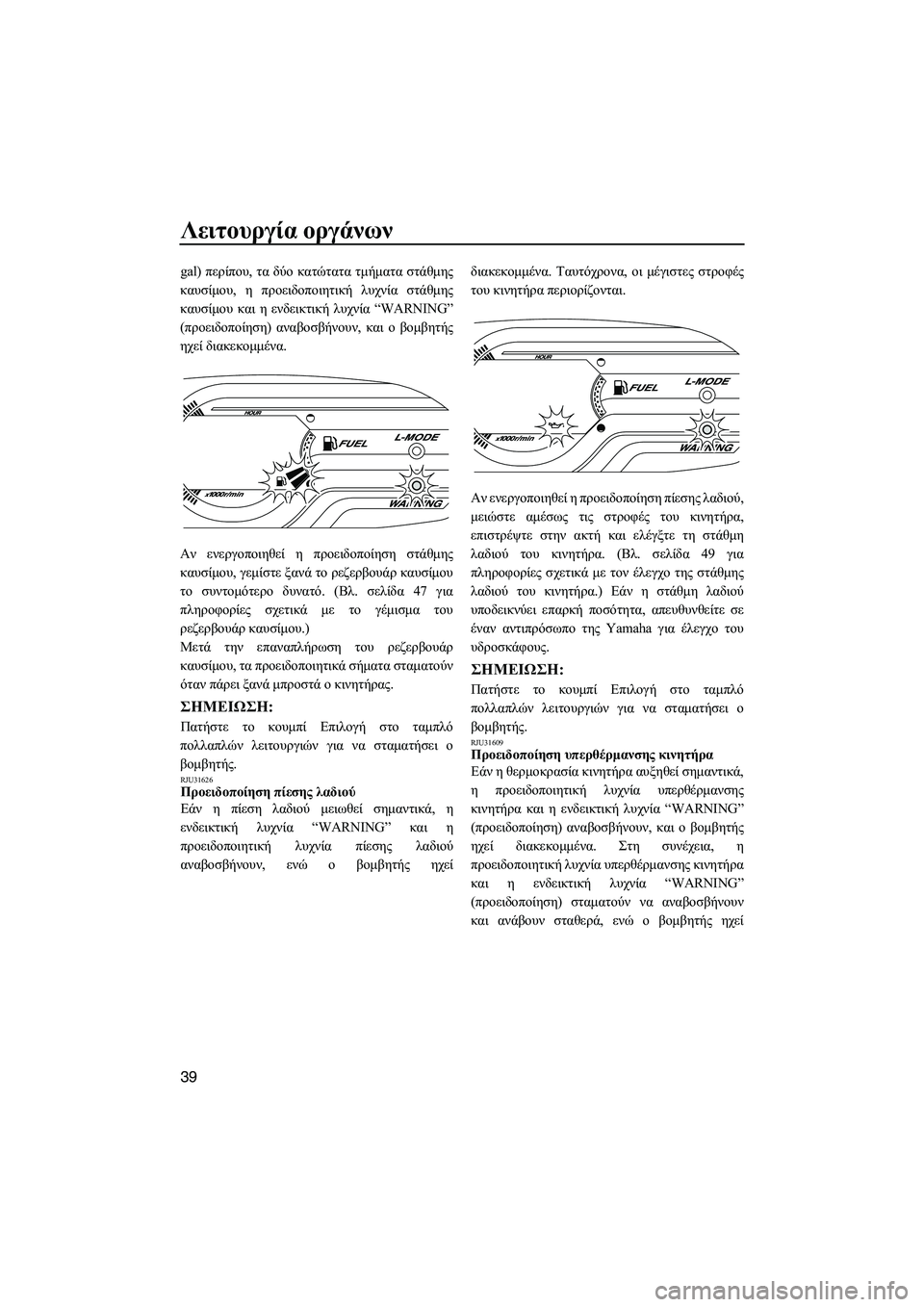

gal) περίπου , τα δύο κατώτατα τμήματα στάθμης
καυσίμου , η προειδοποιητική λυχνία στάθμης
καυσίμου και η ενδεικτική λυχνία “WARNING”
( προειδοποίηση ) αναβοσβήνουν , και ο βομβητής
ηχεί διακεκομμένα .
Αν ενεργοποιηθεί η προειδοποίηση στάθμης
καυσίμου , γεμίστε ξανά το ρεζερβουάρ καυσίμου
το συντομότερο δυνατό . (Βλ. σελίδα 47 για
πληροφορίες σχετικά με το γέμισμα του
ρεζερβουάρ καυσίμου .)
Μετά την επαναπλήρωση του ρεζερβουάρ
καυσίμου , τα π
ροειδοποιητικά σήματα σταματούν
όταν πάρει ξανά μπροστά ο κινητήρας.
ΣΗ MΕΙΩΣΗ :
Πατήστε το κουμπί Επιλογή στο ταμπλό
πολλαπλών λειτουργιών για να σταματήσει ο
βομβητής .
RJU31626Προειδοποίηση πίεσης λαδιού
Εάν η πίεση λαδιού μειωθεί σημαντικά , η
ενδεικτική λυχνία “WARNING” και η
προειδοποιητική λυχνία πίεσης λαδιού
αναβοσβήνουν , ενώ ο βομβητής ηχεί διακεκομμένα
. Ταυτόχρονα , οι μέγιστες στροφές
του κινητήρα περιορίζονται .
Αν ενεργοποιηθεί η προειδοποίηση πίεσης λαδιού ,
μειώστε αμέσως τις στροφές του κινητήρα ,
επιστρέψτε στην ακτή και ελέγξτε τη στάθμη
λαδιού του κινητήρα . (Βλ. σε
λίδα 49 για
πληροφορίες σχετικά με τον έλεγχο της στάθμης
λαδιού του κινητήρα .) Εάν η στάθμη λαδιού
υποδεικνύει επαρκή ποσότητα , απευθυνθείτε σε
έναν αντιπρόσωπο της Yamaha για έλεγχο του
υδροσκάφους .
ΣΗMΕΙΩΣΗ :
Πατήστε το κουμπί Επιλογή στο ταμπλό
πολλαπλών λειτουργιών για να σταματήσει ο
βομβητής .
RJU31609Προειδοποίηση υπερθέρμανσης κινητήρα
Εάν η θερμοκρασία κινητήρα αυξηθεί σημαντικά,
η προειδοποιητική λυχνία υπερθέρμανσης
κινητήρα και η ενδεικτική λυχνία “WARNING”
( προειδοποίηση ) αναβοσβήνουν , και ο βομβητής
ηχεί διακεκομμένα . Στη συνέχεια , η
προειδοποιητική λυχνία υπερθέρμανσης κινητήρα
και η ενδεικτική λυχνία “WARNING”
( προειδοποίηση ) σταματούν να αναβοσβήνουν
και ανάβουν σταθερά , ενώ ο βομβητής ηχεί
UF2M72R0.book Page 39 Friday, July 13, 2012 1:55 PM

Λειτουργία οργάνων
40

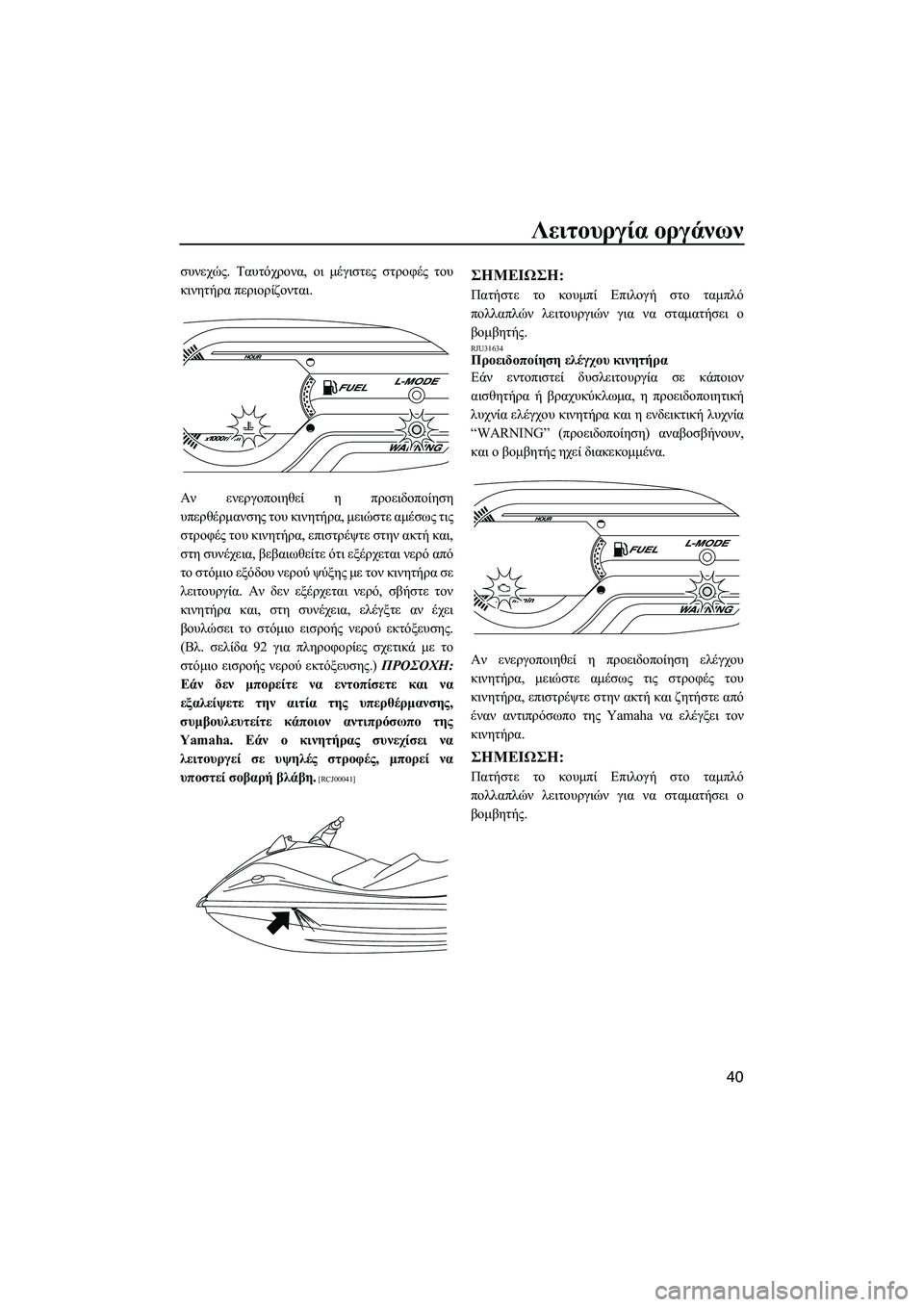

συνεχώς. Ταυτόχρονα , οι μέγιστες στροφές του
κινητήρα περιορίζονται .
Αν ενεργοποιηθεί η προειδοποίηση
υπερθέρμανσης του κινητήρα , μειώστε αμέσως τις
στροφές του κινητήρα , επιστρέψτε στην ακτή και ,
στη συνέχεια , βεβαιωθείτε ότι εξέρχεται νερό από
το στόμιο εξόδου νερού ψύξης με τον κινητήρα σε
λειτουργία . Αν δεν εξέρχεται νερό , σβήστε τον
κινητήρα και , στη συνέχεια , ελέγξτε αν έχ
ει
βουλώσει το στόμιο εισροής νερού εκτόξευσης .
( Βλ . σελίδα 92 για πληροφορίες σχετικά με το
στόμιο εισροής νερού εκτόξευσης .) ΠΡΟΣΟΧΗ :
Εάν δεν μπορείτε να εντοπίσετε και να
εξαλείψετε την αιτία της υπερθέρμανσης ,
συμβουλευτείτε κάποιον αντιπρόσωπο της
Yamaha. Εάν ο κινητήρας συνεχίσει να
λειτουργεί σε υψηλές στροφές , μπορεί να
υποστεί σοβαρή βλάβη .
[RCJ00041]
ΣΗMΕΙΩΣΗ :
Πατήστε το κουμπί Επιλογή στο ταμπλό
πολλαπλών λειτουργιών για να σταματήσει ο
βομβητής .
RJU31634Προειδοποίηση ελέγχου κινητήρα
Εάν εντοπιστεί δυσλειτουργία σε κάποιον
αισθητήρα ή βραχυκύκλωμα , η προειδοποιητική
λυχνία ελέγχου κινητήρα και η ενδεικτική λυχνία
“WARNING” ( προειδοποίηση) αναβοσβήνουν ,
και ο βομβητής ηχεί διακεκομμένα .
Αν ενεργοποιηθεί η προειδοποίηση ελέγχου
κινητήρα , μειώστε αμέσως τις στροφές του
κινητήρα , επιστρέψτε στην ακτή και ζητήστε από
έναν αντιπρόσωπο της Yamaha να ελέγξει τον
κινητήρα .
ΣΗMΕΙΩΣΗ :
Πατήστε το κουμπί Επιλογή στο ταμπλό
πολλαπλών λειτουργιών για να σταματήσει ο
βομβητής .
UF2M72R0.book Page 40 Friday, July 13, 2012 1:55 PM

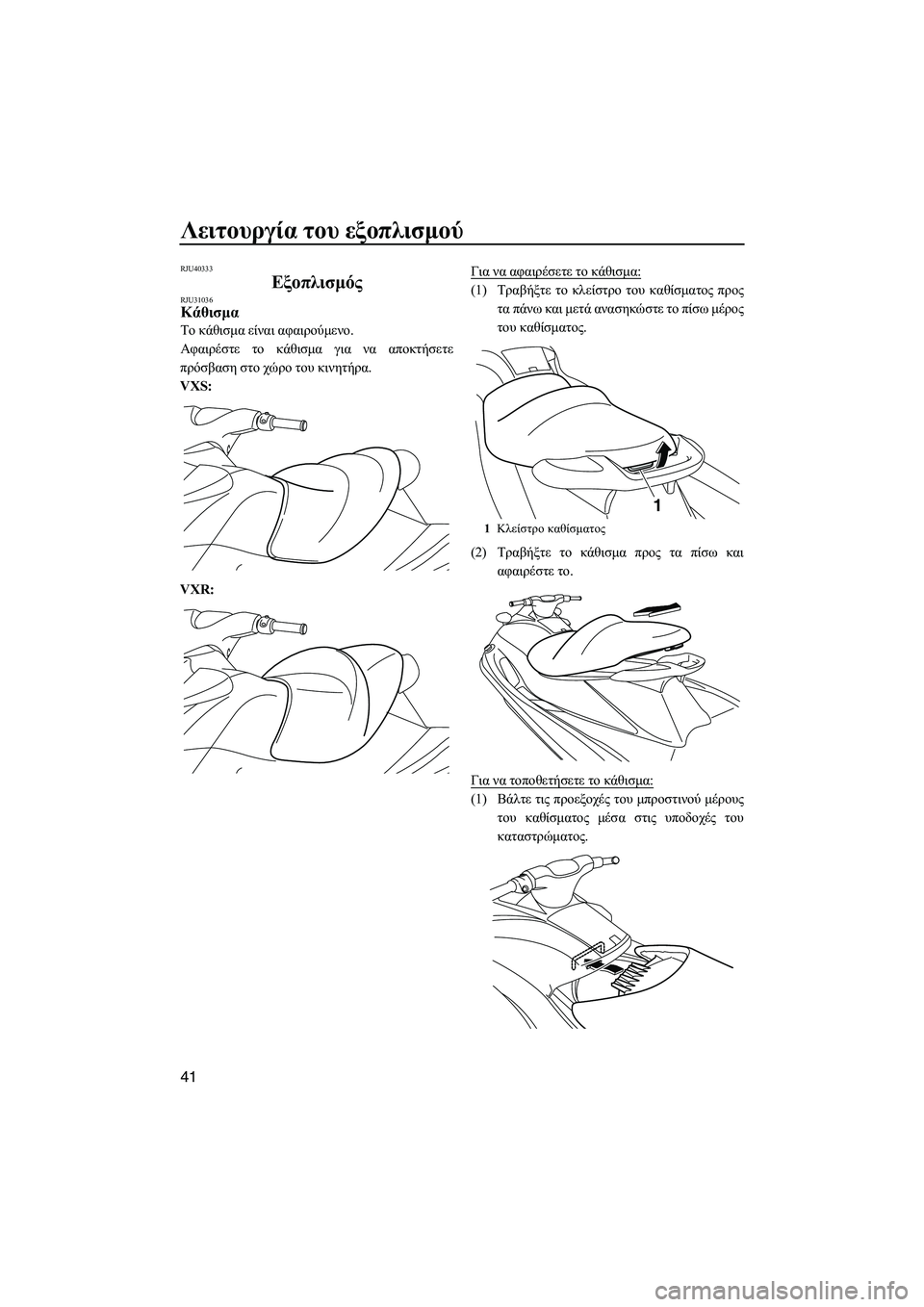

Λειτουργία του εξοπλισμού
41
RJU40333
Εξοπλισμός RJU31036Κάθισμα
Το κάθισμα είναι αφαιρούμενο .
Αφαιρέστε το κάθισμα για να αποκτήσετε
πρόσβαση στο χώρο του κινητήρα .
VXS:
VXR: Για
να αφαιρέσετε το κάθισμα :
(1)Τραβήξτε το κλείστρο του καθίσματος προς
τα πάνω και μετά ανασηκώστε το πίσω μέρος
του καθίσματος .
(2) Τραβήξτε το κάθισμα προς τα πίσω και
αφαιρέστε το .
Για να τοποθετήσετε το κάθισμα :
(1)Βάλτε τις προεξοχές του μπροστινού μέρους
του καθίσματος μέσα στις υποδοχές του
καταστρώματος .
1Κλείστρο καθίσματος
1
UF2M72R0.book Page 41 Friday, July 13, 2012 1:55 PM
