REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-16
7
Vorn
Hinten
Misst die Stärke eines Trommelbremsbe-
lags weniger als 1.5 mm (0.06 in), die Trom-
melbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las- sen.
HINWEISSicherstellen, dass der Bremsbelag an der
dünnsten Stelle gemessen wird.
GAU50800
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]
Empfohlenes Schmiermittel: Yamaha Ketten- und Seilzug-
schmiermittel oder 4-Takt-Motoröl
U5PG8BG0.book Page 16 Friday, June 22, 2012 10:22 AM
Page 58 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-17
7
GAU23114
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAU23120
Frischöl-Förderpumpe einstellen Die Frischöl-Förderpumpe ist ein wichtiger
Bestandteil des Motors und erfordert eine
genaue Einstellung. Deshalb muss die
Frischöl-Förderpumpe in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
GAU43631
Handbremshebel der Vorder-
und Hinterradbremse schmieren Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.Empfohlenes Schmiermittel:Lithiumseifenfett
U5PG8BG0.book Page 17 Friday, June 22, 2012 10:22 AM
Page 59 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-18
7
GAU23192
Hauptständer prüfen und
schmieren Vor jeder Fahrt und in den empfohlenen Ab-
ständen gemäß Wartungs- und Schmierta-
belle prüfen, ob sich der Hauptständer leicht
ein- und ausklappen lässt und ggf. den
Klappmechanismus schmieren.
WARNUNG
GWA11301
Falls der Hauptständer nicht reibungs-
los ein- und ausgeklappt werden kann,
lassen Sie Ihn von einer Yamaha-Fach-
werkstatt kontrollieren oder reparieren.
Andernfalls könnte der Hauptständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-
trollverlust führen kann.
GAU42081
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und Beschädi-
gungen prüfen.
Funktionsprüfung1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:Lithiumseifenfett
U5PG8BG0.book Page 18 Friday, June 22, 2012 10:22 AM
Page 60 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-19
7
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U5PG8BG0.book Page 19 Friday, June 22, 2012 10:22 AM
Page 61 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-20
7
GAU24360
Vorderrad
GAU41024
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Das Motorrad auf den Hauptständer stellen.
2. Bremszug an der Radnabe durch Ent- fernen der Einstellmutter für Spiel am
Handbremshebel der Vorderradbrem-
se abnehmen, dann den Seilzug vom
Bremswellenhebel und der Bremsan-
kerplatte entfernen. 3. Die Achsmutter und die Unterlegschei-
be entfernen.
4. Die Radachse herausziehen und dann das Rad herausnehmen.
GAU41032
Vorderrad einbauen
1. Die Bremsankerplatte wie abgebildet in die Radnabe einbauen.
2. Das Rad zwischen die Gabelholme heben.
1. Bremswellenhebel
2. Bremsankerplatte
3. Unterlegscheibe
4. Achsmutter
5. Bremszug
6. Einstellmutter für das Spiel des Handbrems-hebels
5
6
1 3
4
2
1. Radachse
1
U5PG8BG0.book Page 20 Friday, June 22, 2012 10:22 AM
Page 62 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-21
7
HINWEISSicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabelrohrs
passt.3. Die Radachse von der rechten Seite her durchstecken.
4. Die Unterlegscheibe und die Achsmut- ter anbringen und die Achsmutter
dann vorschriftsmäßig festziehen.
5. Den Bremszug an der Radnabe an- bringen, und dann die Einstellmutter
für das Bremshebelspiel montieren. 6. Das Handbremshebel-Spiel einstel-
len. (Siehe Seite 7-14.)
7. Das Motorrad vom Hauptständer her- unterlassen, sodass das Vorderrad
Bodenkontakt hat.
8. Die Teleskopgabel mehrmals einfe- dern, um deren Funktion zu prüfen.
GAU25080
Hinterrad
GAU41084
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Das Motorrad auf den Hauptständer stellen.
2. Den Sitz abnehmen. (Siehe Seite 4-7.)
3. Schalldämpfer-Schraube und Unter- legscheiben entfernen. WARNUNG!
Immer warten, bis die Auspuffanla-
ge abgekühlt ist, bevor Teile der
Auspuffanlage berührt werden.
[GWA14581]
4. Die Federklemme nach unten schie- ben, und dann den Schalldämpfer
ausbauen.
1. ArretierungAnzugsmoment:Achsmutter:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1
U5PG8BG0.book Page 21 Friday, June 22, 2012 10:22 AM
Page 63 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-22
7
5. Auspuffkammer-Schraube und Unter-legscheiben entfernen. 6. Die Abgaskrümmer-Schrauben entfer-
nen, und dann die Auspuffkammer, die
Leistungsreduzierungsscheibe und
die Dichtung ausbauen.
7. Die Befestigungsschraube für Hinter- radfederbein rechts entfernen und
dann den Stoßdämpfer hinten wie ab-
gebildet nach oben neigen. 8. Die Achsmutter während der Betäti-
gung der Hinterradbremse entfernen.
9. Die hintere Schwinge nach Entfernen von Muttern und Unterlegscheiben

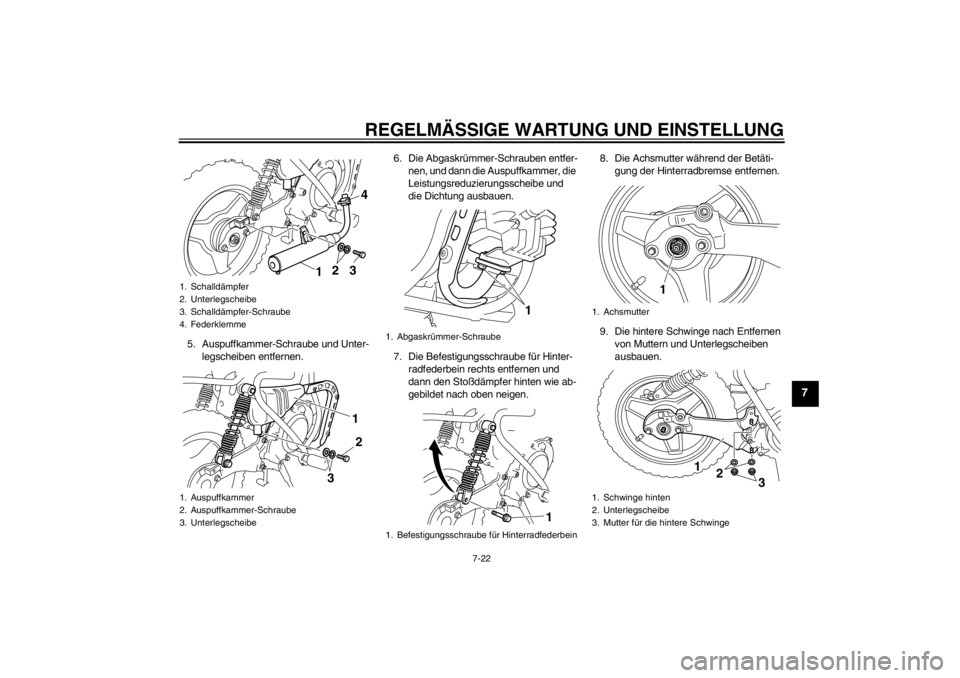

ausbauen.1. Schalldämpfer
2. Unterlegscheibe
3. Schalldämpfer-Schraube
4. Federklemme
1. Auspuffkammer
2. Auspuffkammer-Schraube
3. Unterlegscheibe
3
1
2 4
2
1
3
1. Abgaskrümmer-Schraube
1. Befestigungsschraube für Hinterradfederbein
1
1
1. Achsmutter
1. Schwinge hinten
2. Unterlegscheibe
3. Mutter für die hintere Schwinge
1
1
2
3
U5PG8BG0.book Page 22 Friday, June 22, 2012 10:22 AM
Page 64 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-23
7
10. Das Rad zur rechten Seite hin vom Achsantriebsgehäuse lösen und an-
schließend herausnehmen.
GAU41523
Hinterrad einbauen1. Die Kerbverzahnungen des Achsan-
triebsgehäuses und der Hinterradnabe
dünn mit Lithiumseifenfett bestrei-
chen.
2. Das Rad in die Radnabe einsetzen.
3. Für den Einbau der hinteren Schwinge Unterlegscheiben und Muttern einset-
zen.
4. Die Achsmutter montieren.
5. Für den Einbau des rechten Hinterrad- federbeins Befestigungsschraube ein-
setzen.
6. Während der Betätigung der Hinter-
radbremse die Achsmutter vorschrifts-
mäßig festziehen.
7. Die Muttern der hinteren Schwinge
und die Befestigungsschraube für das
Hinterradfederbein vorschriftsmäßig
festziehen. 8. Die Auspuffkammer durch Anbringen
der Schraube und Unterlegscheiben
montieren.
9. Die Leistungsreduzierungsscheibe
und die neue Dichtung einsetzen,
dann die Abgaskrümmer-Schrauben
anbringen.
10. Die Abgaskrümmer-Schrauben und die Auspuffkammer-Schraube vor-
schriftsmäßig festziehen.
11. Für den Einbau des Schalldämpfers die Federklemme in die ursprüngliche
Position schieben und dann die Unter-
legscheiben und die Schalldämpfer-
Schraube montieren.
HINWEISSicherstellen, dass die Federklemme so po-
sitioniert ist, dass die Nase nach innen
weist.12. Schalldämpfer-Schraube vorschrifts-mäßig festziehen.
13. Das Handbremshebel-Spiel einstel- len. (Siehe Seite 7-14.)
14. Den Sitz montieren.
Anzugsmomente:
Achsmutter:
60 Nm (6.0 m·kgf, 43 ft·lbf)
Mutter für die hintere Schwinge: 29 Nm (2.9 m·kgf, 21 ft·lbf)
Befestigungsschraube für Hinterrad-
federbein: 23 Nm (2.3 m·kgf, 17 ft·lbf)
Anzugsmomente: Abgaskrümmer-Schraube:9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Auspuffkammer-Schraube:
18 Nm (1.8 m·kgf, 13 ft·lbf)1. Auspuffkammer
2. Federklemme
3. SchalldämpferAnzugsmoment:Schalldämpfer-Schraube:18 Nm (1.8 m·kgf, 13 ft·lbf)
1
2
3
