2013 YAMAHA PW50 Betriebsanleitungen (in German)

INHALT
LAGE DER WICHTIGEN
AUFKLEBER ..................................... 1-1
SICHERHEITSINFORMATIONEN ....2-1
BESCHREIBUNG .............................. 3-1
Linke Seitenansicht ......................... 3-1
Rechte Seitenansicht ......................3-2
Bedienungselemente und Instrumente .................................. 3-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION ............................ 4-1
Lenkerarmatur ................................4-1
Drehzahlbegrenzer und Leistungsreduzierungsscheibe ... 4-1
Handbremshebel (Vorderradbremse) ......................4-2
Handbremshebel
(Hinterradbremse) ....................... 4-2
Tankverschluss .............................. 4-3
Kraftstoff ......................................... 4-3
Kraftstofftank- Belüftungsschlauch .....................4-5
Zweitakt-Motoröl ............................. 4-6
Kraftstoffhahn .................................4-6
Chokehebel .................................... 4-7
Kickstarter ......................................4-7
Sitzbank .......................................... 4-7
Kabelschloss (für Europa) .............. 4-8 ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN
................................. 5-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 6-1 Starten und Warmfahren eines kalten Motors .............................. 6-1
Anlassen eines warm gelaufenen Motors ........................................ 6-1
Anfahren ........................................ 6-2
Beschleunigen und
Verlangsamen ............................ 6-2
Bremsen ........................................ 6-2
Einfahrvorschriften ......................... 6-3
Parken ........................................... 6-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG .................................. 7-1
Bordwerkzeug ................................ 7-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 7-3
Allgemeine Wartungs- und
Schmiertabelle ............................ 7-4
Zündkerze prüfen ........................... 7-6
Leistungsreduzierungsscheibe entfernen .................................... 7-7
Getriebeöl ...................................... 7-8
Mittleres und Achsantriebsgehäuse ................. 7-9
Luftfiltereinsatz reinigen ................. 7-9 Reinigung des Funkenfängers ..... 7-10
Vergaser einstellen ...................... 7-11
Leerlaufdrehzahl einstellen .......... 7-11
Spiel des Gasdrehgriffs prüfen ..... 7-12
Reifen ........................................... 7-12
Scheibenräder .............................. 7-14
Spiel der Handbremshebel
(Vorderrad- und
Hinterradbremse) einstellen ...... 7-14
Trommelbremsbeläge des Vorder- und Hinterrads prüfen ............... 7-15
Bowdenzüge prüfen und schmieren ................................. 7-16
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 7-17
Frischöl-Förderpumpe einstellen ................................... 7-17
Handbremshebel der Vorder- und Hinterradbremse schmieren ..... 7-17
Hauptständer prüfen und
schmieren ................................. 7-18
Teleskopgabel prüfen ................... 7-18
Lenkung prüfen ............................ 7-19
Radlager prüfen ........................... 7-19
Vorderrad ..................................... 7-20
Hinterrad ...................................... 7-21
Fehlersuche ................................. 7-24
Fehlersuchdiagramm ................... 7-25
U5PG8BG0.book Page 1 Friday, June 22, 2012 10:22 AM

INHALTPFLEGE UND STILLLEGUNG DES
MOTORRADS....................................8-1
Vorsicht bei Mattfarben ...................8-1
Pflege .............................................8-1
Abstellen .........................................8-3
TECHNISCHE DATEN ......................9-1
KUNDENINFORMATION .................10-1
Identifizierungsnummern ..............10-1U5PG8BG0.book Page 2 Friday, June 22, 2012 10:22 AM

LAGE DER WICHTIGEN AUFKLEBER1-1
1
GAU48115
Lesen Sie alle an Ihrem Fahrzeug angebrachten Plaketten aufmerksam durch. Sie enthalten wichtige Informationen zur sicheren und kor-
rekten Bedienung des Fahrzeugs. Diese Plaketten dürfen nicht vom F ahrzeug entfernt werden. Wenn Plaketten mit der Zeit schwer lesbar
werden oder sich ablösen, erhalten Sie Ersatz-Plaketten bei Ihrem Yamaha-Händler.

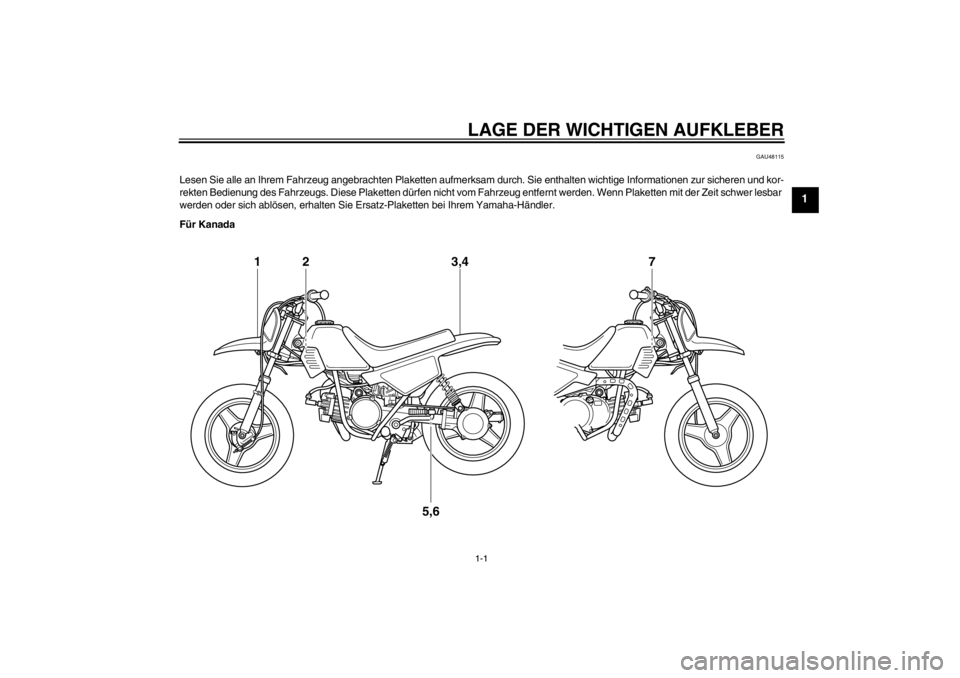

Für Kanada
1
2
3,4
7
5,6
U5PG8BG0.book Page 1 Friday, June 22, 2012 10:22 AM

LAGE DER WICHTIGEN AUFKLEBER
1-2
1
Für Kanada
THIS VEHICLE IS A RESTRICTED USE
MOTORCYCLE AND IS NOT INTENDED FOR
USE ON PUBLIC HIGHWAYS.
CE VÉHICULE EST UNE MOTOCYCLETTE À
USAGE RESTREINT DONT L’USAGE N’EST PAS
DESTINÉ AUX VOIES PUBLIQUES.
3PT-2416E-10
CMVSSCANADANSVAC
TRANSPORT
506
WARNING
3PT-2118K-A1
• BEFORE YOU OPERATE THIS VEHICLE, READ THE OWNER’S
MANUAL AND ALL LABELS.
You increase your risk of losing
control if you carry a passenger.
You can
collide with another vehicle if you operate this vehicle on a public road.

eye protection, and protective clothing.
AVERTISSEMENT
5PG-2118K-10

ETIQUETTES AVANT D’UTILISER CE VEHICULE.
La conduite avec
passager augmente les risques de perte de contrôle.

Vous pourriez entrer en collision avec un autre véhicule.

APPROUVE, des lunettes et des vêtements de protection.12
34
U5PG8BG0.book Page 2 Friday, June 22, 2012 10:22 AM

LAGE DER WICHTIGEN AUFKLEBER1-3
1

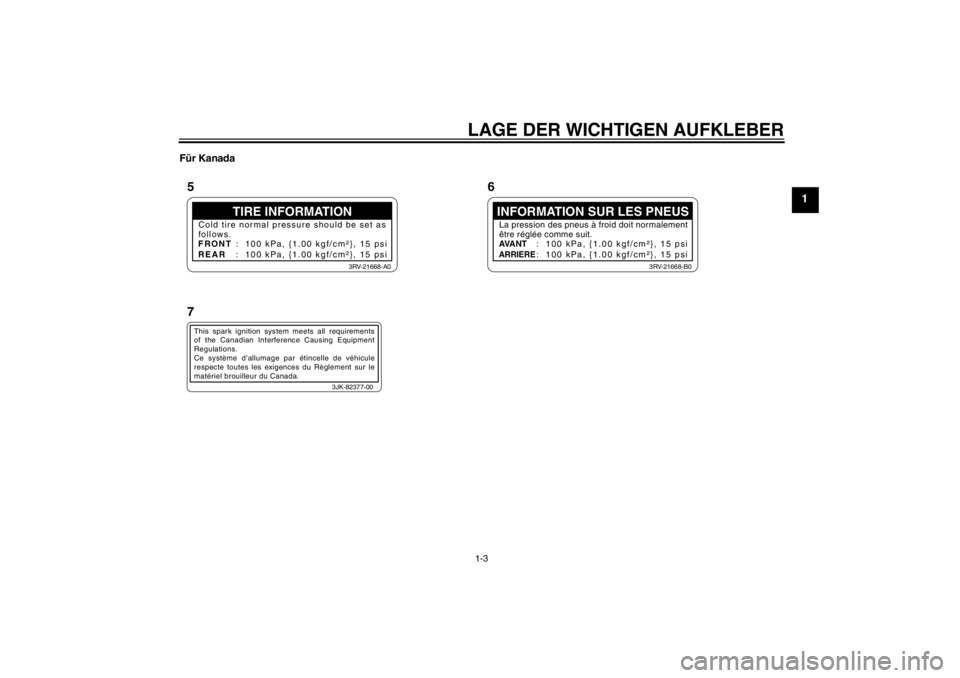

Für Kanada
TIRE INFORMATION
Cold tire normal pressure should be set as
follows.
FRONT
REAR : 100 kPa, {1.00 kgf/cm²}, 15 psi
: 100 kPa, {1.00 kgf/cm²}, 15 psi
3RV-21668-A0
INFORMATION SUR LES PNEUSLa pression des pneus à froid doit normalement
être réglée comme suit.
AVANTARRIERE
: 100 kPa, {1.00 kgf/cm²}, 15 psi
: 100 kPa, {1.00 kgf/cm²}, 15 psi
3RV-21668-B0
3JK-82377-00
This spark ignition system meets all requirements
of the Canadian Interference Causing Equipment
Regulations.
Ce système d’allumage par étincelle de véhicule
respecte toutes les exigences du Règlement sur le
matériel brouilleur du Canada.56
7
U5PG8BG0.book Page 3 Friday, June 22, 2012 10:22 AM

LAGE DER WICHTIGEN AUFKLEBER
1-4
1

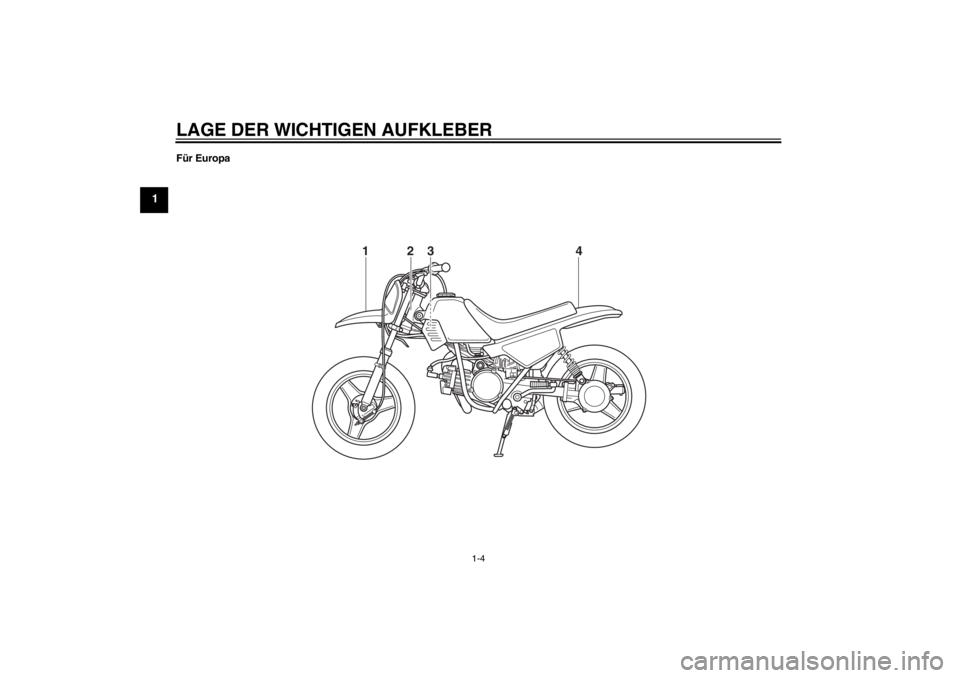

Für Europa
4
3
2
1
U5PG8BG0.book Page 4 Friday, June 22, 2012 10:22 AM

LAGE DER WICHTIGEN AUFKLEBER1-5
1

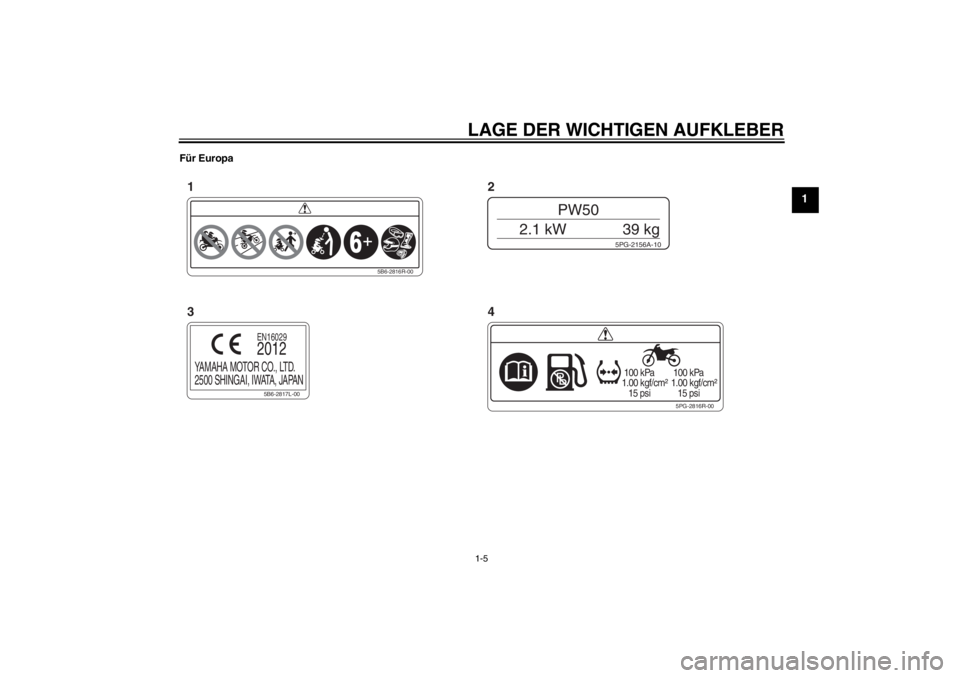

Für Europa
5PG-2816R-00
100 kPa
1.00 kgf/cm²
15 psi 100 kPa
1.00 kgf/cm²
15 psi5PG-2156A-10
PW50
2.1 kW 39 kg
5B6-2816R-00
5B6-2817L-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
2012EN16029
12
34
U5PG8BG0.book Page 5 Friday, June 22, 2012 10:22 AM

LAGE DER WICHTIGEN AUFKLEBER
1-6
1

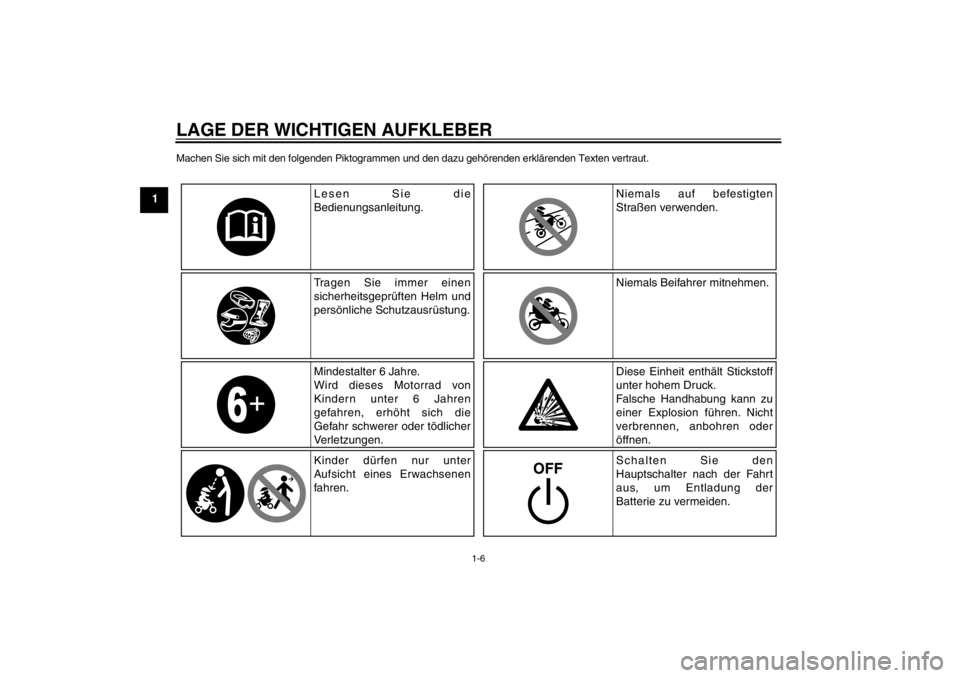

Machen Sie sich mit den folgenden Piktogrammen und den dazu gehörenden erklärenden Texten vertraut.
Lesen Sie die
Bedienungsanleitung.
Tragen Sie immer einen
sicherheitsgeprüften Helm und
persönliche Schutzausrüstung.Niemals auf befestigten
Straßen verwenden.
Mindestalter 6 Jahre.
Wird dieses Motorrad von
Kindern unter 6 Jahren
gefahren, erhöht sich die
Gefahr schwerer oder tödlicher
Verletzungen. Niemals Beifahrer mitnehmen.
Kinder dürfen nur unter
Aufsicht eines Erwachsenen
fahren. Diese Einheit enthält Stickstoff
unter hohem Druck.
Falsche Handhabung kann zu
einer Explosion führen. Nicht
verbrennen, anbohren oder
öffnen.
Schalten Sie den
Hauptschalter nach der Fahrt
aus, um Entladung der
Batterie zu vermeiden.
