REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-8
7
GAU40893
Getriebeöl Das Getriebeöl sollte vor Fahrtbeginn auf
Öllecks geprüft werden. Wird ein Leck ge-
funden, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt wer-
den. 1. Das Motorrad auf den Hauptständer
stellen.
2. Ein Ölauffanggefäß unter das Getrie- be stellen, um das Altöl aufzufangen.
3. Den Getriebeöl-Einfüllschraubver- schluss und die Getriebeöl-Ablass-
schraube mit ihrer Dichtung heraus-
drehen, um das Öl aus dem Getriebe
abzulassen. 4. Die Getriebeöl-Ablassschraube mit ei-
ner neuen Dichtung einschrauben und
anschließend vorschriftsmäßig fest-
ziehen.
5. Die vorgeschriebene Menge des emp- fohlenen Getriebeöls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
ACHTUNG
GCA10452
●
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Getrie-
beöl auch die Kupplung schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwenden Sie keine Öle
mit Diesel-Spezifikation “CD” oder
Öle von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
●
Darauf achten, dass keine Fremd-
körper in das Getriebe eindringen.
6. Den Motor anlassen und einige Minu-ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
1. Getriebeöl-Einfüllschraubverschluss
1
1. Getriebeöl-Ablassschraube
2. Dichtung
Anzugsmoment:Getriebeöl-Ablassschraube:14 Nm (1.4 m·kgf, 10 ft·lbf)
Empfohlene Getriebeölsorte: Siehe Seite 9-1.
Füllmenge für den Ölwechsel: 0.30 L (0.32 US qt, 0.26 Imp.qt)
1
2
U5PG8BG0.book Page 8 Friday, June 22, 2012 10:22 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-9
7
GAU41711
Mittleres und Achsantriebsge-
häuse Das mittlere und das Achsantriebsgehäuse
müssen vor jeder Fahrt auf Austritt von
Schmierfett überprüft werden. Wird ein
Leck gefunden, das Motorrad von einem
Yamaha-Händler überprüfen und reparie- ren lassen. Lassen Sie auch das mittlere
Getriebe und den Achsantrieb in den in der
Wartungs- und Schmiertabelle vorgeschrie-
benen Zeitabständen von einer Yamaha-
Fachwerkstatt überprüfen und schmieren.
GAU40903
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen oder
ggf. zu ersetzen. 1. Den Sitz abnehmen. (Siehe Seite 4-7.)
2. Den Luftfilter-Gehäusedeckel ab- schrauben.
3. Den Filterschaumstoff herausziehen, mit Lösungsmittel säubern und dann
das restliche Lösungsmittel ausdrü-
cken. 4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEISDer Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.
1. Luftfiltergehäuseabdeckung
2. Schraube
2
1
1. Filterschaumstoff
1
U5PG8BG0.book Page 9 Friday, June 22, 2012 10:22 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-10
7
5. Den Filterschaumstoff in das Luftfilter-gehäuse einsetzen. ACHTUNG: Si-
cherstellen, dass der Schaumstoff
korrekt im Luftfiltergehäuse einge-
setzt ist. Der Motor sollte niemals
ohne eingebauten Schaumstoff be-
trieben werden, da sonst der (die)
Kolben und/oder Zylinder stärke-
rem Verschleiß unterliegen.
[GCA15621]
6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Den Sitz montieren.
GAU41221
Reinigung des Funkenfängers Der Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10980
●
Vor dem Berühren der Auspuffbau-
teile stets die Auspuffanlage abküh-
len lassen.
●
Beim Reinigen der Abgasanlage
nicht den Motor starten.

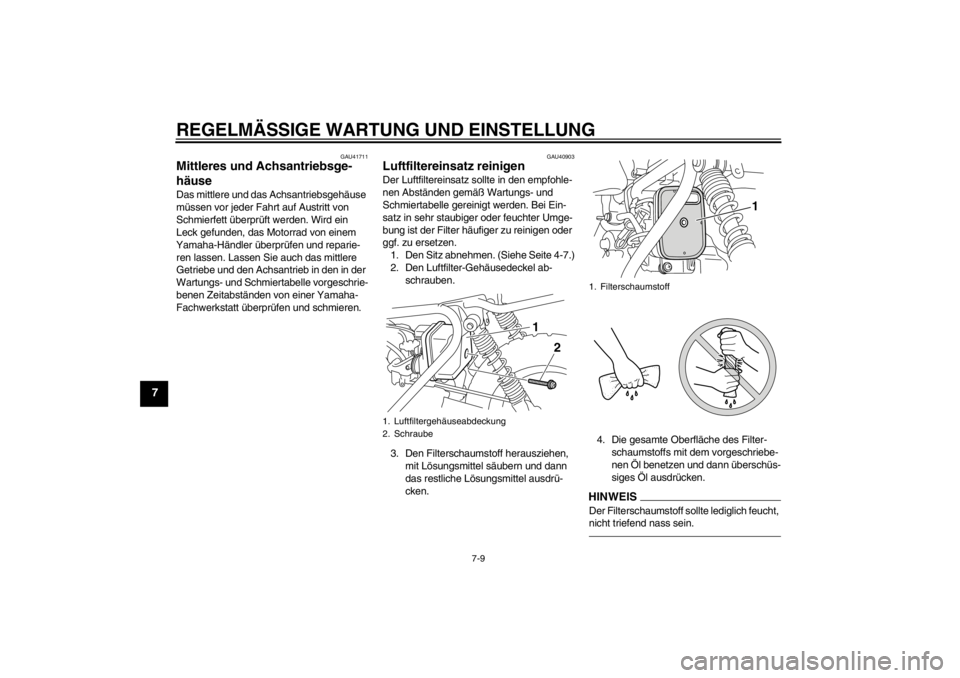

1. Endrohr durch Entfernen der Schrau-
be und Herausziehen aus dem Schall-
dämpfer ausbauen. 2. Leicht am Endrohr gegenschlagen
und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohrge-
häuses verwenden.
3. Endrohr am Schalldämpfer anbauen und dann die Schraube montieren und
festziehen.
HINWEISSicherstellen, dass das Schraubenloch
beim Einsetzen des Endrohrs ausgerichtet
ist.
Empfohlene Ölsorte:Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Auspuffendrohr
2. Schraube
3. Schalldämpfer1
2
3
1. Funkenfänger
1
U5PG8BG0.book Page 10 Friday, June 22, 2012 10:22 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-11
7
GAU39930
Vergaser einstellen Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.ACHTUNG
GCA10550
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und
Motorschäden führen.
GAU21362
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.HINWEISFür diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt.1. Den Drehzahlmesser an das Zündker-zenkabel anschließen.
2. Den Motor anlassen und einige Minu- ten lang bei einer Drehzahl von 1000–
2000 U/min warm laufen lassen, gele-
gentlich die Drehzahl auf 4000–5000
U/min erhöhen.HINWEISDer Motor ist ausreichend warm gelaufen,
wenn er spontan auf Gasgeben anspricht.3. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verrin-
gern der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-

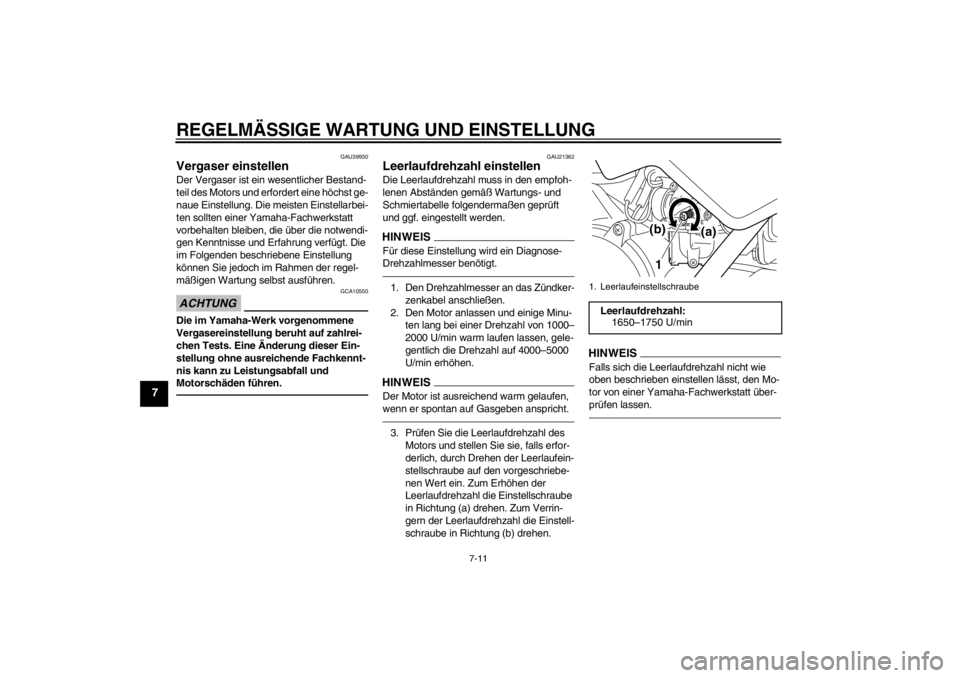

prüfen lassen.1. LeerlaufeinstellschraubeLeerlaufdrehzahl:1650–1750 U/min
1 (a)
(b)
U5PG8BG0.book Page 11 Friday, June 22, 2012 10:22 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-12
7
GAU21384

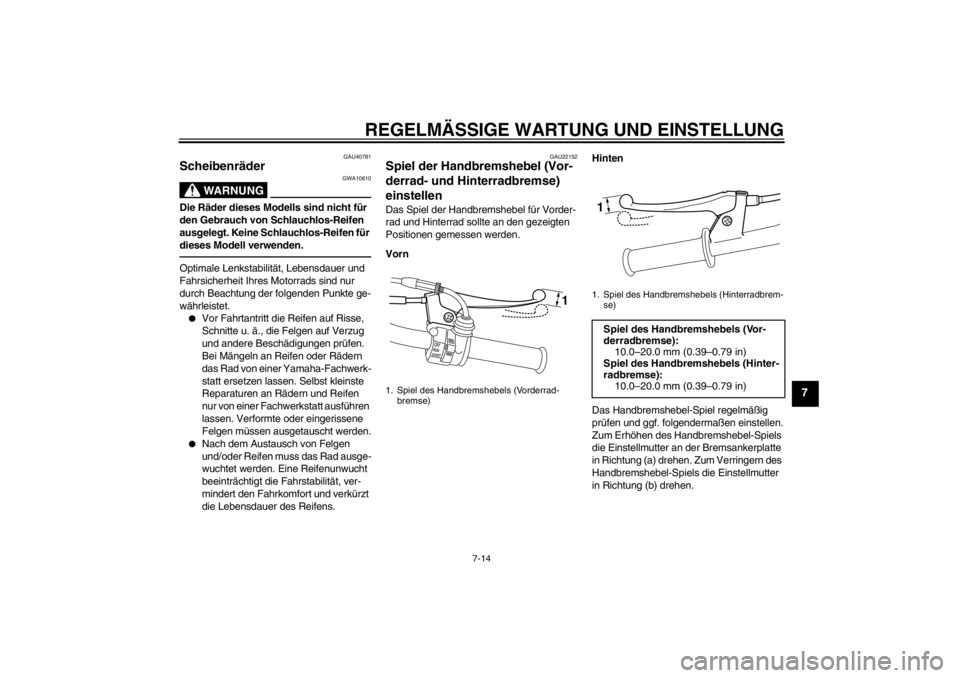

Spiel des Gasdrehgriffs prüfen Das Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 1.5–3.5 mm
(0.06–0.14 in) betragen. Das Spiel des
Gasdrehgriffs regelmäßig prüfen und ggf.
von einer Yamaha-Fachwerkstatt einstellen
lassen.
GAU40914
Reifen Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA15370
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten Rei-
fen (d. h. Reifentemperatur entspricht
Umgebungstemperatur) prüfen und kor-
rigieren.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
Reifenausführung
Dieses Motorrad ist mit Scheibenrädern
und Schlauchreifen ausgerüstet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche

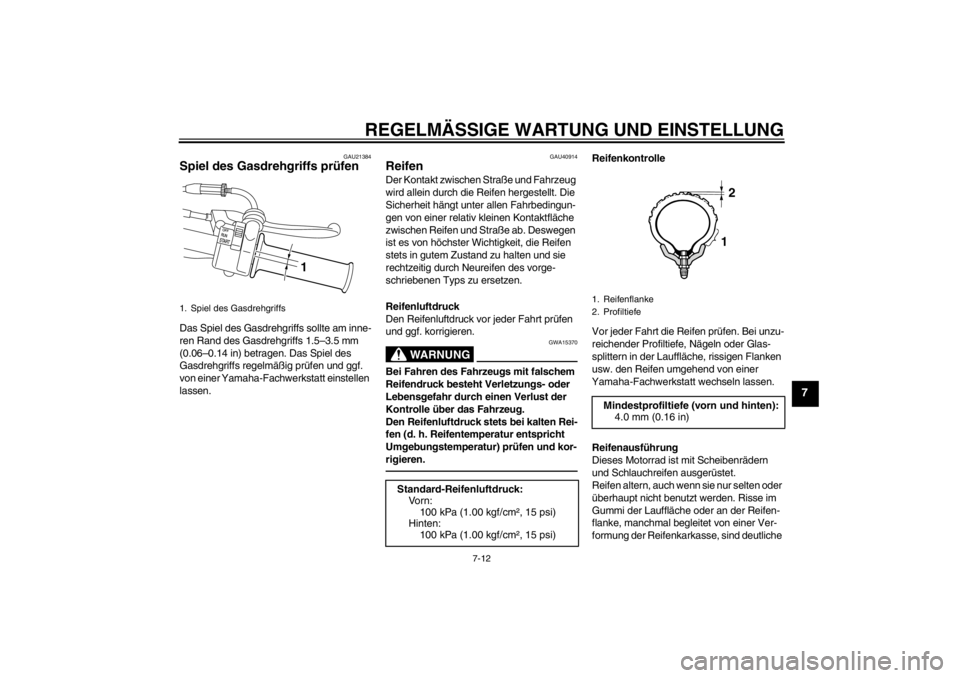

1. Spiel des Gasdrehgriffs
1
Standard-Reifenluftdruck:Vo r n :100 kPa (1.00 kgf/cm², 15 psi)
Hinten:
100 kPa (1.00 kgf/cm², 15 psi)
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):4.0 mm (0.16 in)
12
U5PG8BG0.book Page 12 Friday, June 22, 2012 10:22 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-13
7
Zeichen für Alterung. Alte und gealterte Rei-
fen müssen von Reifenspezialisten geprüft
werden, um sicherzustellen, dass sie für die
weitere Verwendung geeignet sind.
WARNUNG
GWA10461
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällen
kommen.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor- den.
WARNUNG
GWA15541
●
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Übermäßig
abgefahrene Reifen beeinträchti-
gen die Fahrstabilität und können
zum Verlust der Kontrolle über das
Motorrad führen.
●
Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.
●
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern.
●
Nach einem Reifenwechsel mit Be-
dacht fahren, da der Reifen sich
erst richtig in die Felge einpassen
muss. Wird es versäumt den Reifen
sich richtig einpassen zu lassen,
kann dies eine Beschädigung des
Motorrads und eine Verletzung des
Fahrers zur Folge haben.
Vorderreifen:
Größe:
2.50-10 4PR
Hersteller/Modell: PW50 (EUR)
BRIDGESTONE/KNOBBY
PW50 (ZAF), PW50D, PW50D1
BRIDGESTONE/KNOBBY
IRC/KNOBBY
Hinterreifen: Größe:
2.50-10 4PR
Hersteller/Modell: PW50 (EUR)
BRIDGESTONE/KNOBBY
PW50 (ZAF), PW50D, PW50D1
BRIDGESTONE/KNOBBY
IRC/KNOBBY
U5PG8BG0.book Page 13 Friday, June 22, 2012 10:22 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-14
7
GAU40781
Scheibenräder
WARNUNG
GWA10610
Die Räder dieses Modells sind nicht für
den Gebrauch von Schlauchlos-Reifen
ausgelegt. Keine Schlauchlos-Reifen für
dieses Modell verwenden.Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.●
Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fachwerk-
statt ersetzen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausführen
lassen. Verformte oder eingerissene
Felgen müssen ausgetauscht werden.
●
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
GAU22152
Spiel der Handbremshebel (Vor-
derrad- und Hinterradbremse)
einstellen Das Spiel der Handbremshebel für Vorder-
rad und Hinterrad sollte an den gezeigten
Positionen gemessen werden.
VornHinten
Das Handbremshebel-Spiel regelmäßig
prüfen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Handbremshebel-Spiels
die Einstellmutter an der Bremsankerplatte
in Richtung (a) drehen. Zum Verringern des
Handbremshebel-Spiels die Einstellmutter
in Richtung (b) drehen.1. Spiel des Handbremshebels (Vorderrad-
bremse)
1
1. Spiel des Handbremshebels (Hinterradbrem-se)
Spiel des Handbremshebels (Vor-
derradbremse):10.0–20.0 mm (0.39–0.79 in)
Spiel des Handbremshebels (Hinter-
radbremse): 10.0–20.0 mm (0.39–0.79 in)1
U5PG8BG0.book Page 14 Friday, June 22, 2012 10:22 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-15
7
Vorn
Hinten
WARNUNG
GWA10650
Lässt sich die Einstellung auf diese Wei-
se nicht vornehmen, das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen
lassen.
GAU41052
Trommelbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.HINWEISDie Räder müssen zur Prüfung der Trom-
melbremsbelag-Stärke abgenommen wer-
den.●
Vorderrad ausbauen: Siehe Seite
7-20.
●
Hinterrad ausbauen: Siehe Seite 7-21.
1. Einstellmutter für das Spiel des Handbrems-hebels
1. Einstellmutter für das Spiel des Handbrems- hebels
1
(a)
(b)
1
(a)(b)
U5PG8BG0.book Page 15 Friday, June 22, 2012 10:22 AM
