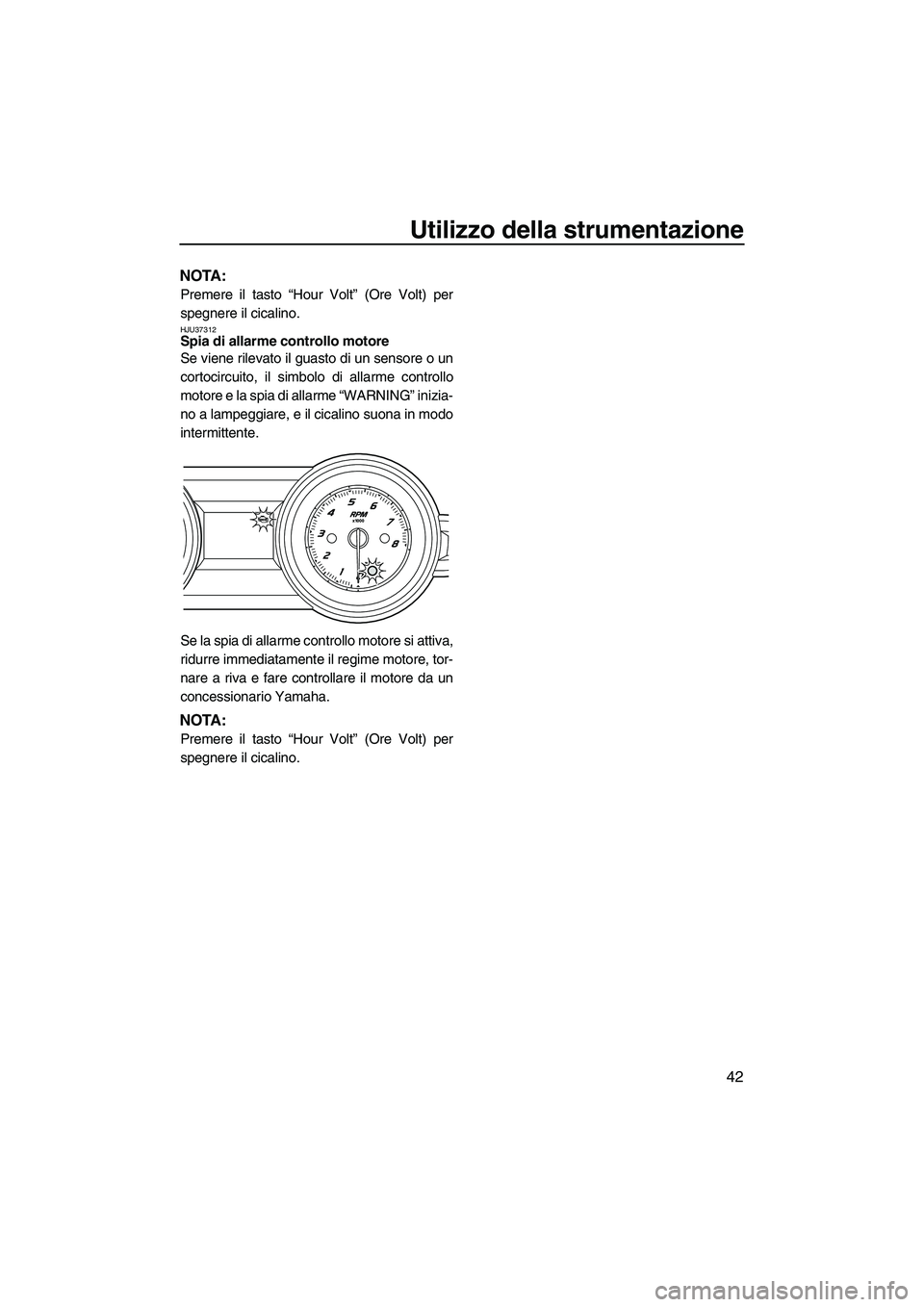

Utilizzo della strumentazione
42
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37312Spia di allarme controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, il simbolo di allarme controllo
motore e la spia di allarme “WARNING” inizia-
no a lampeggiare, e il cicalino suona in modo
intermittente.
Se la spia di allarme controllo motore si attiva,
ridurre immediatamente il regime motore, tor-
nare a riva e fare controllare il motore da un
concessionario Yamaha.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
UF2C74H0.book Page 42 Tuesday, July 31, 2012 1:44 PM

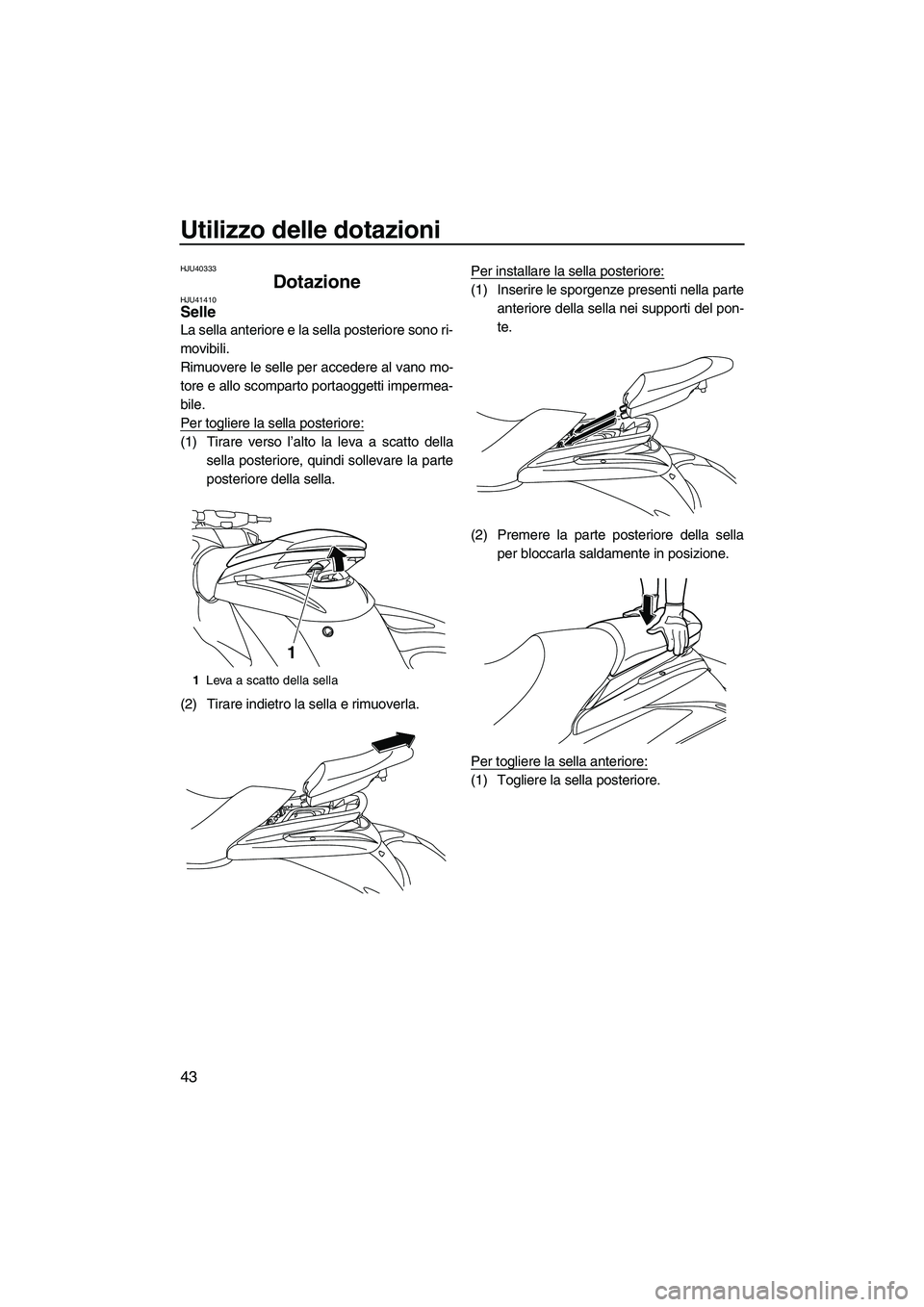

Utilizzo delle dotazioni
43
HJU40333
Dotazione HJU41410Selle
La sella anteriore e la sella posteriore sono ri-
movibili.
Rimuovere le selle per accedere al vano mo-
tore e allo scomparto portaoggetti impermea-
bile.
Per togliere la sella posteriore:
(1) Tirare verso l’alto la leva a scatto dellasella posteriore, quindi sollevare la parte
posteriore della sella.
(2) Tirare indietro la sella e rimuoverla. Per installare la sella posteriore:
(1) Inserire le sporgenze presenti nella parte
anteriore della sella nei supporti del pon-
te.
(2) Premere la parte posteriore della sella per bloccarla saldamente in posizione.
Per togliere la sella anteriore:
(1) Togliere la sella posteriore.
1 Leva a scatto della sella
1
UF2C74H0.book Page 43 Tuesday, July 31, 2012 1:44 PM

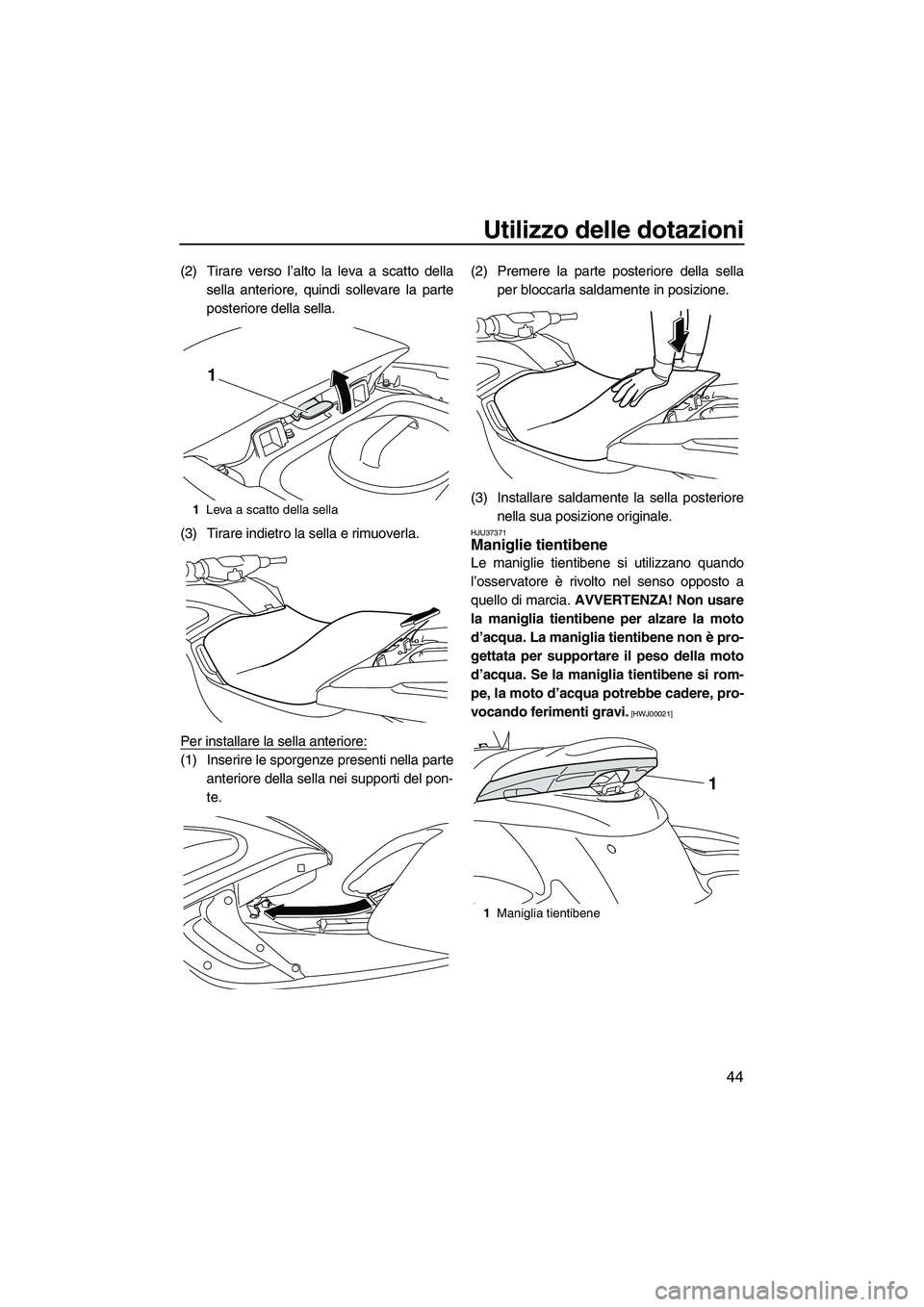

Utilizzo delle dotazioni
44
(2) Tirare verso l’alto la leva a scatto dellasella anteriore, quindi sollevare la parte
posteriore della sella.
(3) Tirare indietro la sella e rimuoverla.
Per installare la sella anteriore:
(1) Inserire le sporgenze presenti nella parte anteriore della sella nei supporti del pon-
te. (2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
(3) Installare saldamente la sella posteriore nella sua posizione originale.
HJU37371Maniglie tientibene
Le maniglie tientibene si utilizzano quando
l’osservatore è rivolto nel senso opposto a
quello di marcia. AVVERTENZA! Non usare
la maniglia tientibene per alzare la moto
d’acqua. La maniglia tientibene non è pro-
gettata per supportare il peso della moto
d’acqua. Se la maniglia tientibene si rom-
pe, la moto d’acqua potrebbe cadere, pro-
vocando ferimenti gravi.
[HWJ00021]
1 Leva a scatto della sella
1
1Maniglia tientibene
1
UF2C74H0.book Page 44 Tuesday, July 31, 2012 1:44 PM

Utilizzo delle dotazioni
45
HJU37381Maniglia di risalita
La maniglia di risalita viene utilizzata per risa-
lire a bordo dall’acqua.
HJU34864Gradino di risalita
Il gradino di risalita viene utilizzato per facilita-
re la risalita a bordo dall’acqua.
Quando si sale a bordo della moto d’acqua,
abbassare il gradino di risalita fino a quando
si arresta. Quando viene rilasciato, il gradino
ritorna automaticamente alla posizione origi-
nale. AVVERTENZA! Non usare il gradino
di risalita per alzare la moto d’acqua. Il gra-
dino di risalita non è progettato per sup-
portare il peso della moto d’acqua. Se il
gradino di risalita si rompe, la moto d’ac- qua potrebbe cadere, provocando feri-
menti gravi.
[HWJ01211]
ATTENZIONE
HCJ00742
Usare il gradino di risalita soltanto per sa-
lire a bordo del mezzo in acqua. Non usare
il gradino di risalita per nessun altro sco-
po. La moto d’acqua potrebbe danneggiar-
si.
HJU34872Golfare di prua
Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si trasporta,
ormeggia, o la si traina in emergenza. (Vede-
1
Maniglia di risalita
1
1Gradino di risalita
1
UF2C74H0.book Page 45 Tuesday, July 31, 2012 1:44 PM

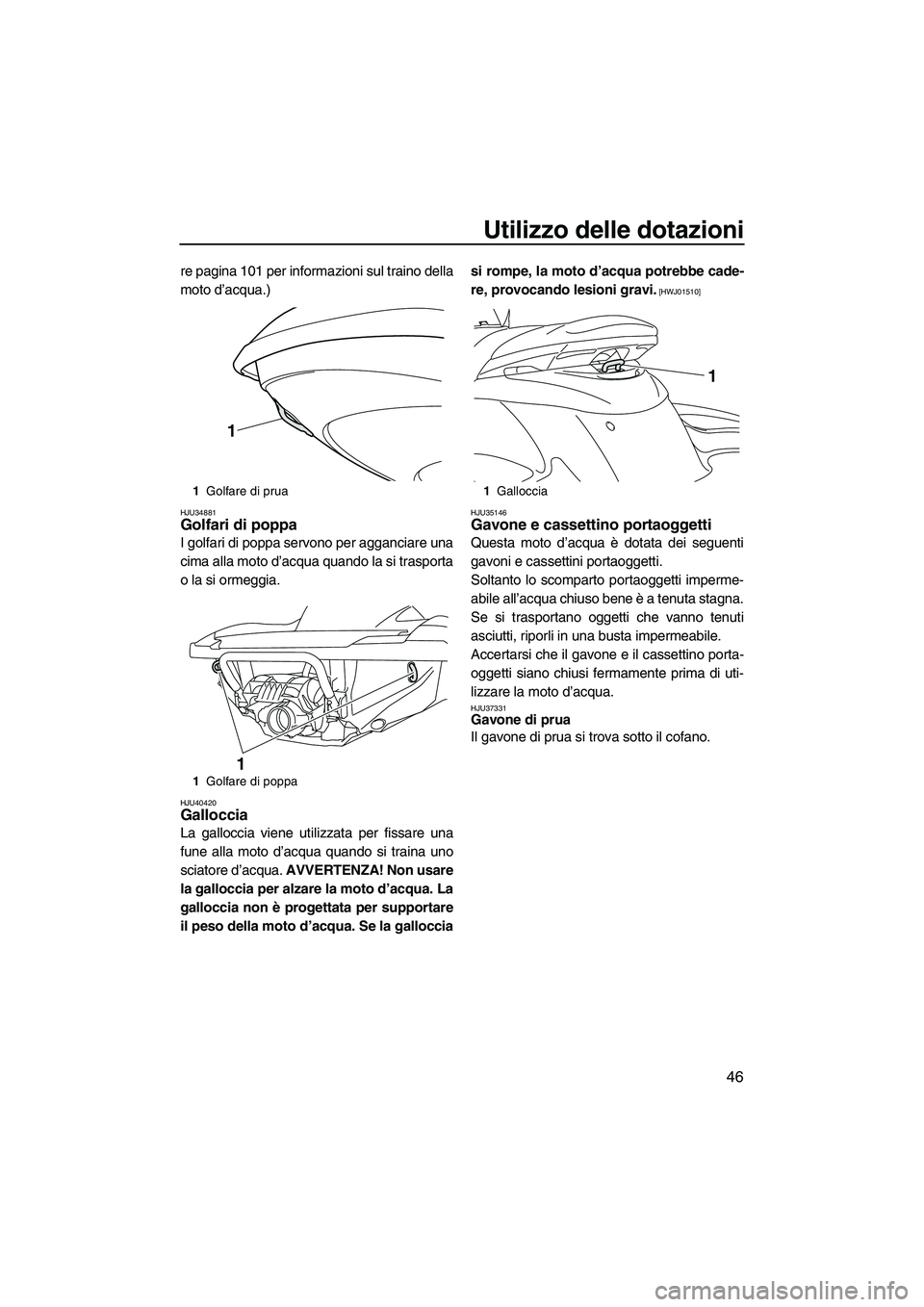

Utilizzo delle dotazioni
46
re pagina 101 per informazioni sul traino della
moto d’acqua.)
HJU34881Golfari di poppa
I golfari di poppa servono per agganciare una
cima alla moto d’acqua quando la si trasporta
o la si ormeggia.
HJU40420Galloccia
La galloccia viene utilizzata per fissare una
fune alla moto d’acqua quando si traina uno
sciatore d’acqua. AVVERTENZA! Non usare
la galloccia per alzare la moto d’acqua. La
galloccia non è progettata per supportare
il peso della moto d’acqua. Se la galloccia si rompe, la moto d’acqua potrebbe cade-
re, provocando lesioni gravi.
[HWJ01510]
HJU35146
Gavone e cassettino portaoggetti
Questa moto d’acqua è dotata dei seguenti
gavoni e cassettini portaoggetti.
Soltanto lo scomparto portaoggetti imperme-
abile all’acqua chiuso bene è a tenuta stagna.
Se si trasportano oggetti che vanno tenuti
asciutti, riporli in una busta impermeabile.
Accertarsi che il gavone e il cassettino porta-
oggetti siano chiusi fermamente prima di uti-
lizzare la moto d’acqua.
HJU37331Gavone di prua
Il gavone di prua si trova sotto il cofano.
1 Golfare di prua
1 Golfare di poppa
1
1
1Galloccia
1
UF2C74H0.book Page 46 Tuesday, July 31, 2012 1:44 PM

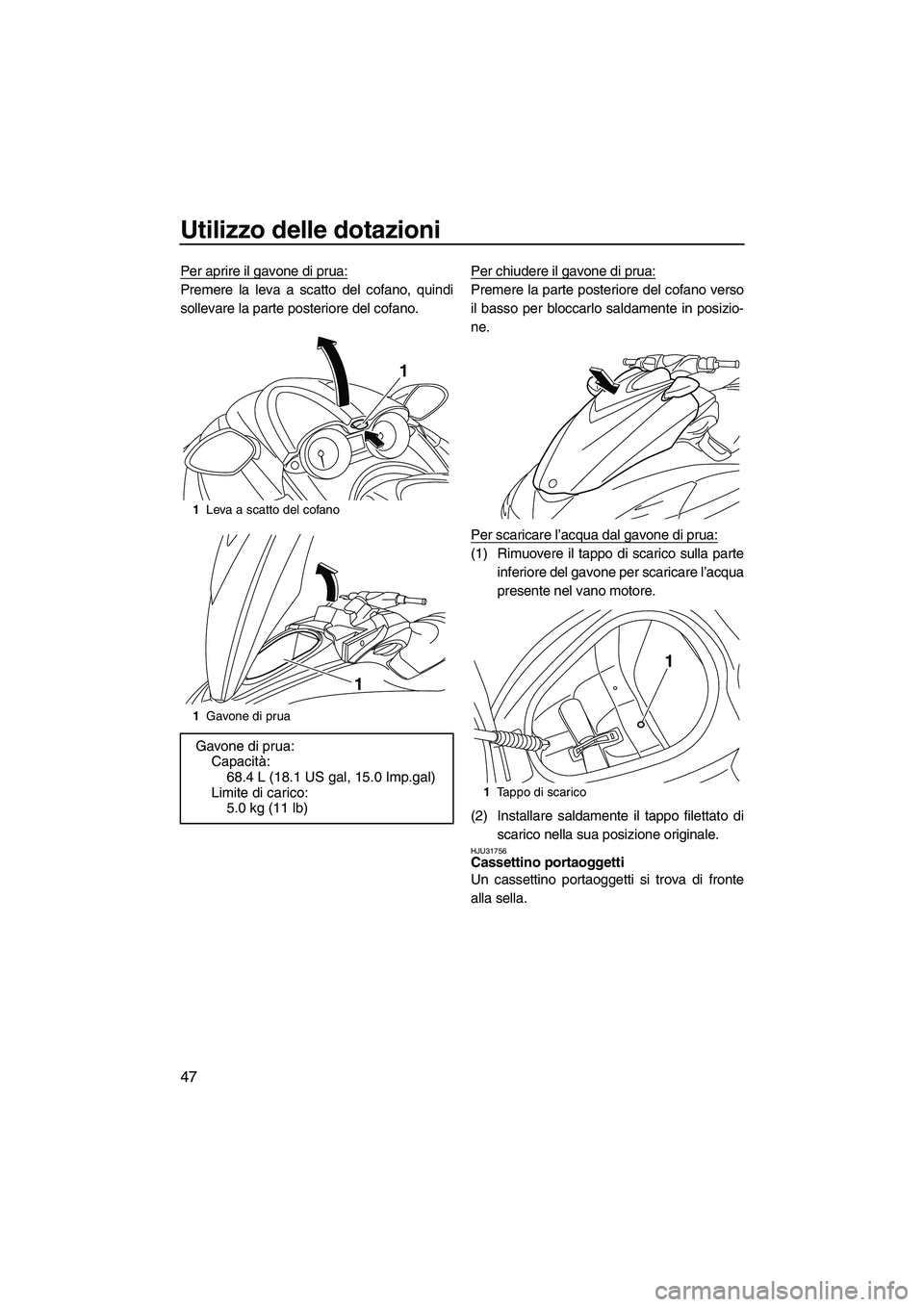

Utilizzo delle dotazioni
47
Per aprire il gavone di prua:
Premere la leva a scatto del cofano, quindi
sollevare la parte posteriore del cofano.Per chiudere il gavone di prua:Premere la parte posteriore del cofano verso
il basso per bloccarlo saldamente in posizio-
ne.
Per scaricare l’acqua dal gavone di prua:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del gavone per scaricare l’acqua
presente nel vano motore.
(2) Installare saldamente il tappo filettato di scarico nella sua posizione originale.
HJU31756Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
1Leva a scatto del cofano
1 Gavone di prua
Gavone di prua:
Capacità:68.4 L (18.1 US gal, 15.0 Imp.gal)
Limite di carico: 5.0 kg (11 lb)
1
1
1Tappo di scarico
1
UF2C74H0.book Page 47 Tuesday, July 31, 2012 1:44 PM

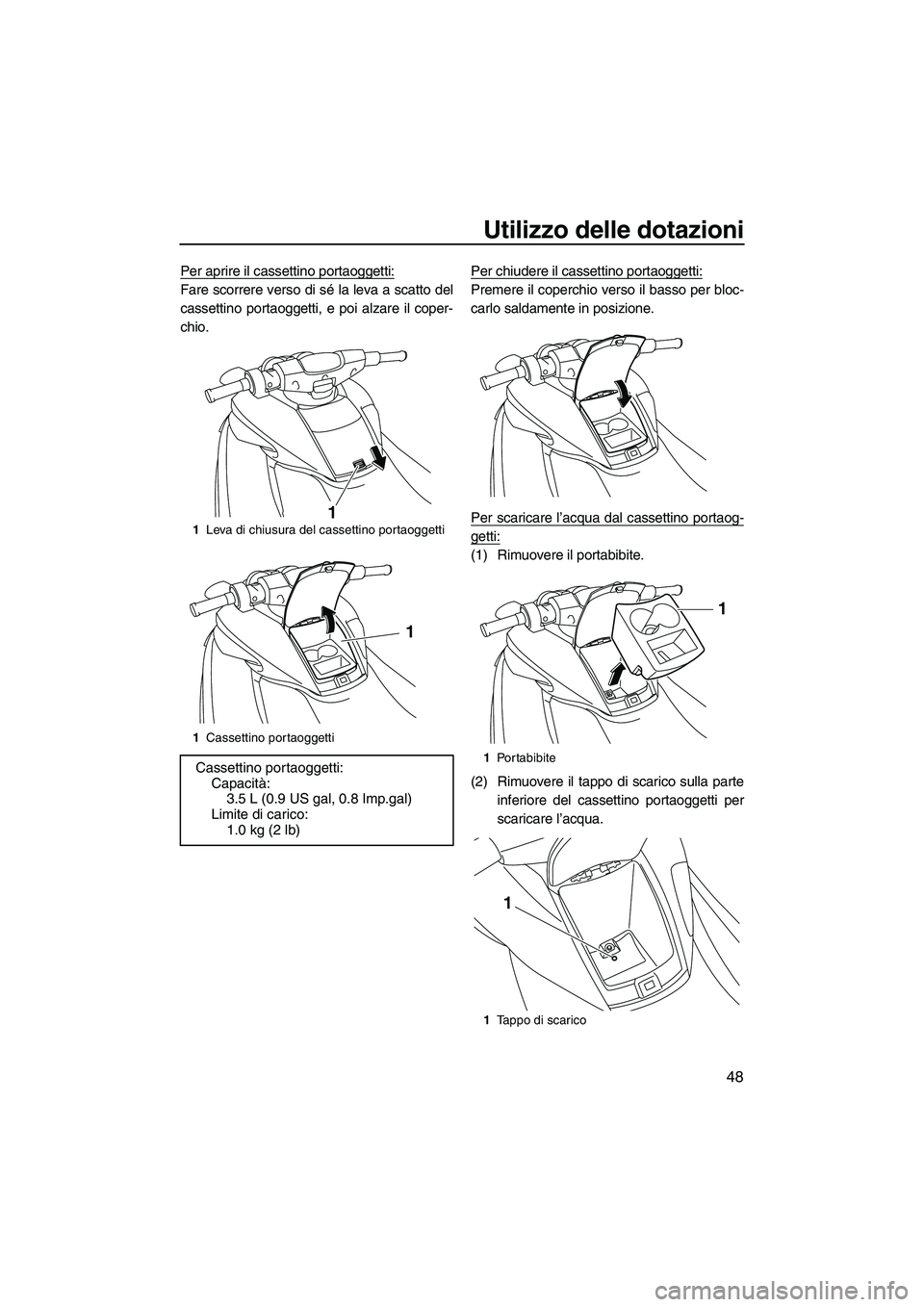

Utilizzo delle dotazioni
48
Per aprire il cassettino portaoggetti:
Fare scorrere verso di sé la leva a scatto del
cassettino portaoggetti, e poi alzare il coper-
chio.Per chiudere il cassettino portaoggetti:Premere il coperchio verso il basso per bloc-
carlo saldamente in posizione.
Per scaricare l’acqua dal cassettino portaog-
getti:
(1) Rimuovere il portabibite.
(2) Rimuovere il tappo di scarico sulla parte
inferiore del cassettino portaoggetti per
scaricare l’acqua.
1Leva di chiusura del cassettino portaoggetti
1 Cassettino portaoggetti
Cassettino portaoggetti:
Capacità:3.5 L (0.9 US gal, 0.8 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1
1
1Portabibite
1 Tappo di scarico
1
1
UF2C74H0.book Page 48 Tuesday, July 31, 2012 1:44 PM

Utilizzo delle dotazioni
49
(3) Installare saldamente il tappo filettato discarico nella sua posizione originale.
(4) Installare saldamente il portabibite nella sua posizione originale.
HJU41420Portabibite
Il portabibite si trova nel cassettino portaog-
getti. (Vedere pagina 47 per le informazioni
sul cassettino portaoggetti.)
Il portabibite è rimovibile.
Non appoggiare oggetti sul portabibite duran-
te la navigazione. Altrimenti gli oggetti potreb-
bero cadere dal portabibite.
HJU37233Scomparto portaoggetti impermeabile
all’acqua
Lo scomparto impermeabile all’acqua si trova
sotto la sella posteriore.
Lo scomparto è impermeabile all’acqua quan-
do il tappo è chiuso saldamente.
Lo scomparto portaoggetti impermeabile è ri-
movibile.
Per aprire lo scomparto portaoggetti imper-
meabile all’acqua:
(1) Togliere la sella posteriore. (Vedere pagi-na 43 per le procedure di rimozione ed in-
stallazione della sella.) (2) Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile all’acqua:
(1) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
(2) Installare saldamente la sella posteriore nella sua posizione originale.
HJU41282Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si tro-
vano nel gavone di prua.
1Portabibite
1
1Coperchio scomparto portaoggetti imper-
meabile all’acqua
1 Scomparto portaoggetti impermeabile
all’acqua
Scomparto portaoggetti impermeabile
all’acqua:
Capacità:
8.7 L (2.3 US gal, 1.9 Imp.gal)
Limite di carico: 3.0 kg (7 lb)
1
1
