2013 YAMAHA FZS Manuale duso (in Italian)

Descrizione
26

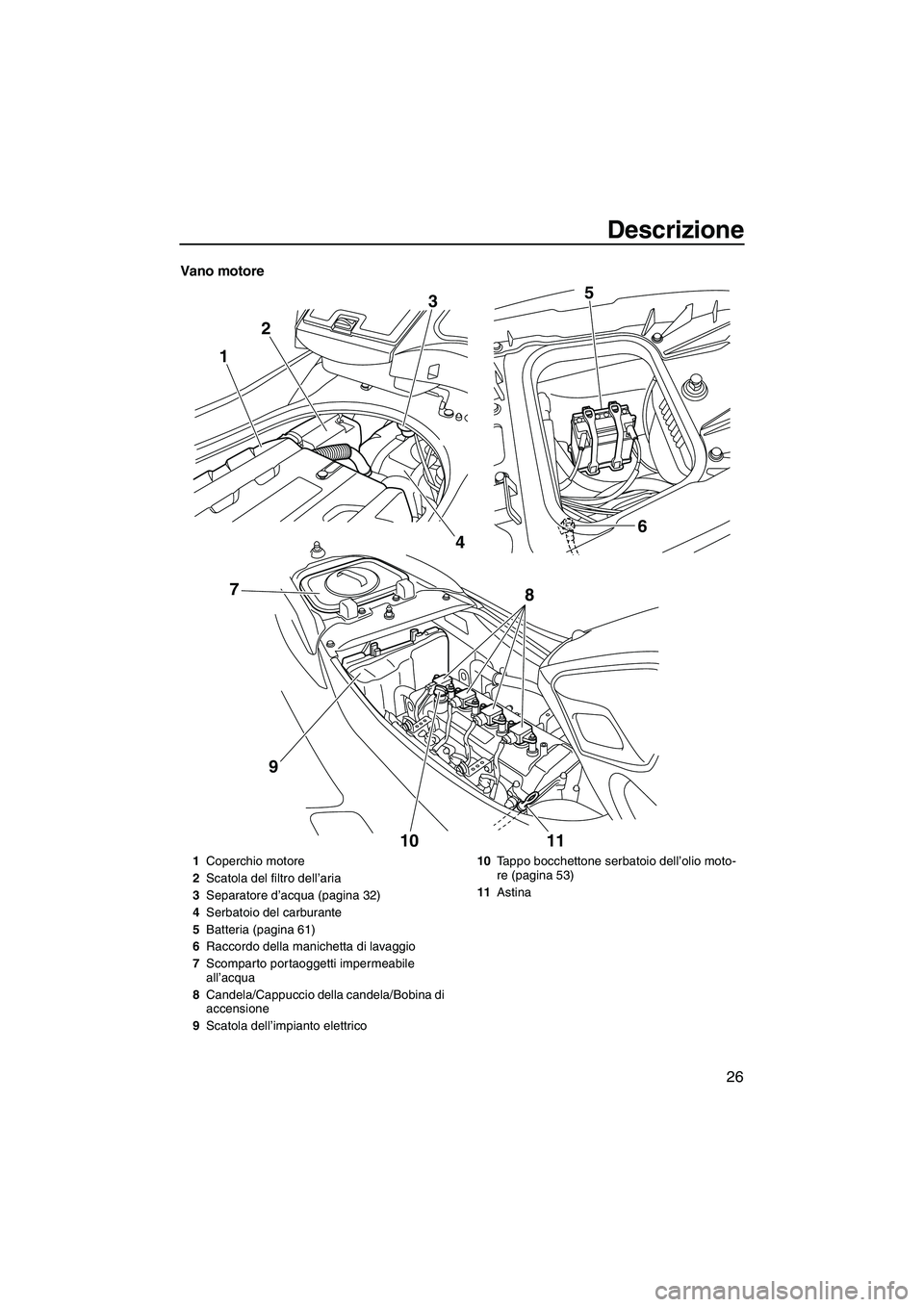

Vano motore
12
3
4 6
5
10 11
8
97
1 Coperchio motore
2 Scatola del filtro dell’aria
3 Separatore d’acqua (pagina 32)
4 Serbatoio del carburante
5 Batteria (pagina 61)
6 Raccordo della manichetta di lavaggio
7 Scomparto portaoggetti impermeabile
all’acqua
8 Candela/Cappuccio della candela/Bobina di
accensione
9 Scatola dell’impianto elettrico 10
Tappo bocchettone serbatoio dell’olio moto-
re (pagina 53)
11 Astina
UF2C74H0.book Page 26 Tuesday, July 31, 2012 1:44 PM

Utilizzo della funzione di controllo
27
HJU31024
Funzioni di controllo della moto d’acqua
HJU41390Telecomando
Le modalità del sistema antifurto Yamaha e
del regime ridotto possono essere seleziona-
te azionando il telecomando. (Vedere pagina
28 per le procedure di impostazione del siste-
ma antifurto Yamaha e pagina 36 per le pro-
cedure di attivazione della modalità regime
ridotto.)
La moto d’acqua è programmata per ricono-
scere il codice interno inviato esclusivamente
tramite questo telecomando, quindi è possibi-
le selezionare l’impostazione del sistema an-
tifurto solo utilizzando questo telecomando.
In caso di smarrimento accidentale o di fun-
zionamento non corretto del telecomando,
contattare un concessionario Yamaha.
Quando si utilizza la moto d’acqua, per evita-
re di perdere il telecomando, conservarlo sempre nell’apposito portatelecomando che
si trova nel portabibite.
ATTENZIONE
HCJ00752
●Il telecomando non è completamente
impermeabile all’acqua. Non immergere
il telecomando o non usarlo sott’acqua.
Se il telecomando viene immerso, asciu-
garlo con un panno soffice, asciutto, e
poi verificare che funzioni correttamen-
te. Se il telecomando non funziona cor-
rettamente, contattare un
concessionario Yamaha.
●Non esporre il telecomando alle alte
temperature e alla luce solare diretta.
●Non lasciare cadere il telecomando, sot-
toporlo a forti urti o appoggiare su di
esso dei pesi.
●Utilizzare un panno soffice e asciutto
per pulire il telecomando. Non utilizzare
detergenti, alcol o altri prodotti chimici.
●Non tentare di disassemblare da soli il
telecomando. Altrimenti il telecomando
potrebbe non funzionare correttamente.
Se il telecomando ha bisogno di una bat-
teria nuova, contattare un concessiona-
rio Yamaha. Fare riferimento alle
disposizioni locali sui rifiuti speciali per
lo smaltimento delle batterie del teleco-
mando.
1
Telecomando
1Portatelecomando
1
UF2C74H0.book Page 27 Tuesday, July 31, 2012 1:44 PM

Utilizzo della funzione di controllo
28

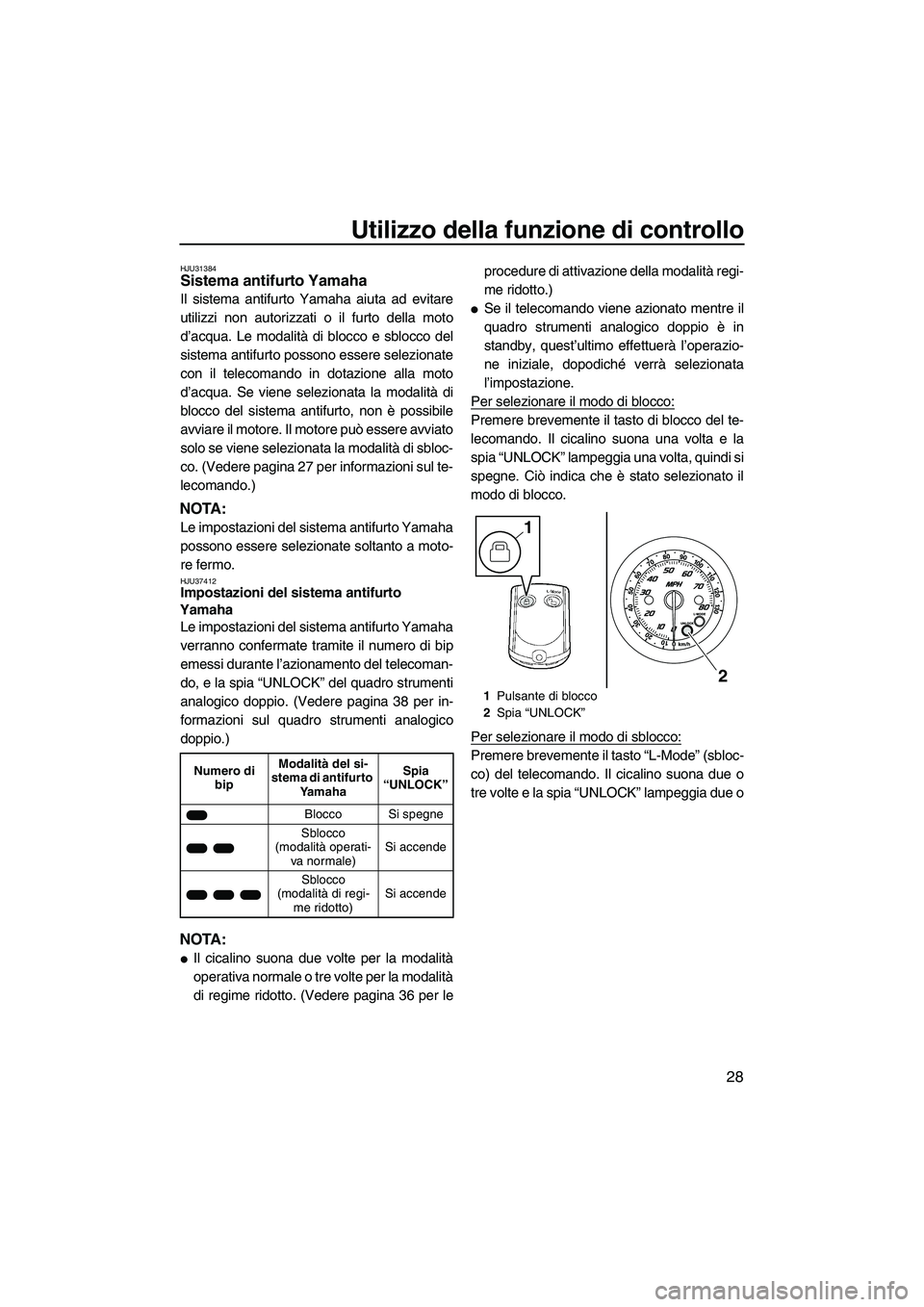

HJU31384Sistema antifurto Yamaha
Il sistema antifurto Yamaha aiuta ad evitare
utilizzi non autorizzati o il furto della moto
d’acqua. Le modalità di blocco e sblocco del
sistema antifurto possono essere selezionate
con il telecomando in dotazione alla moto
d’acqua. Se viene selezionata la modalità di
blocco del sistema antifurto, non è possibile
avviare il motore. Il motore può essere avviato
solo se viene selezionata la modalità di sbloc-
co. (Vedere pagina 27 per informazioni sul te-
lecomando.)
NOTA:
Le impostazioni del sistema antifurto Yamaha
possono essere selezionate soltanto a moto-
re fermo.
HJU37412Impostazioni del sistema antifurto
Yamaha Le impostazioni del sistema antifurto Yamaha
verranno confermate tramite il numero di bip
emessi durante l’azionamento del telecoman-
do, e la spia “UNLOCK” del quadro strumenti
analogico doppio. (Vedere pagina 38 per in-
formazioni sul quadro strumenti analogico
doppio.)
NOTA:
●Il cicalino suona due volte per la modalità
operativa normale o tre volte per la modalità
di regime ridotto. (Vedere pagina 36 per le procedure di attivazione della modalità regi-
me ridotto.)
●Se il telecomando viene azionato mentre il
quadro strumenti analogico doppio è in
standby, quest’ultimo effettuerà l’operazio-
ne iniziale, dopodiché verrà selezionata
l’impostazione.
Per selezionare il modo di blocco:
Premere brevemente il tasto di blocco del te-
lecomando. Il cicalino suona una volta e la
spia “UNLOCK” lampeggia una volta, quindi si
spegne. Ciò indica che è stato selezionato il
modo di blocco.
Per selezionare il modo di sblocco:
Premere brevemente il tasto “L-Mode” (sbloc-
co) del telecomando. Il cicalino suona due o
tre volte e la spia “UNLOCK” lampeggia due oNumero di bip Modalità del si-
stema di antifurto Ya m a h a Spia
“UNLOCK”
Blocco Si spegne
Sblocco
(modalità operati- va normale) Si accende
Sblocco
(modalità di regi- me ridotto) Si accende
1
Pulsante di blocco
2 Spia “UNLOCK”
1
2
UF2C74H0.book Page 28 Tuesday, July 31, 2012 1:44 PM

Utilizzo della funzione di controllo
29
tre volte, quindi si accende. Ciò indica che è
stato selezionato il modo di sblocco.
HJU31152Interruttore di spegnimento
motore “ ”
È possibile spegnere il motore premendo l’in-
terruttore di spegnimento motore (pulsante
rosso).
HJU31163Interruttore di spegnimento di
emergenza del motore “ ”
L’interruttore di spegnimento di emergenza
del motore spegne automaticamente il moto-
re quando la forcella, all’estremità del tirante
di spegnimento di emergenza del motore, vie-
ne rimossa dall’interruttore, ad esempio se il
conducente cade dalla moto d’acqua.Inserire la forcella sotto l’interruttore di spe-
gnimento di emergenza del motore prima di
avviare il motore.
Quando il motore non è in funzione, rimuove-
re la forcella dall’interruttore di spegnimento di
emergenza del motore per evitare l’avvia-
mento accidentale del motore o l’uso non au-
torizzato da parte di bambini o di altre
persone.HJU36286Interruttore di avviamento “ ”
ATTENZIONE
HCJ01310
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
1
Tasto (di sblocco) “L-Mode” (modalità regi-
me ridotto)
2 Spia “UNLOCK”
1 Interruttore di spegnimento motore
L-Mode1
2
1
1Interruttore di spegnimento di emergenza
del motore
2 Forcella
3 Tirante di spegnimento di emergenza del
motore
2
1
3
UF2C74H0.book Page 29 Tuesday, July 31, 2012 1:44 PM

Utilizzo della funzione di controllo
30
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
L’interruttore di avviamento (tasto verde) av-
via il motore quando l’interruttore è premuto.
Rilasciare l’interruttore di avviamento non ap-
pena il motore si avvia. Se il motore non si av-
via entro 5 secondi, rilasciare l’interruttore di
avviamento, attendere 15 secondi e poi ripro-
vare. ATTENZIONE: Non premere mai l’in-
terruttore di avviamento mentre il motore
è in funzione. Non azionare l’interruttore di
avviamento per più di 5 secondi, altrimenti
la batteria si scarica ed il motore non si av-
via. Inoltre, si può danneggiare il motorino
di avviamento.
[HCJ01040]
Il motore non si avvia in presenza di una delle
seguenti condizioni:
●È stata selezionata la modalità di blocco del
sistema antifurto Yamaha. (Per le procedu-
re di impostazione del sistema antifurto
Yamaha, vedere pagina 28.)
●La forcella è rimossa dall’interruttore di spe-
gnimento di emergenza del motore.
●La leva dell’acceleratore è premuta.
HJU31211Leva dell’acceleratore
Premendo la leva dell’acceleratore, è possibi-
le aumentare il regime motore.
Quando viene rilasciata, la leva dell’accelera-
tore ritorna automaticamente nella posizione
di completamente chiuso (minimo).
HJU31261Sistema dello sterzo
Girando il manubrio nella direzione desidera-
ta, si modifica l’angolo dell’ugello direzionale
1 Interruttore di avviamento
1
1Leva dell’acceleratore
1
UF2C74H0.book Page 30 Tuesday, July 31, 2012 1:44 PM

Utilizzo della funzione di controllo
31
dell’idrogetto e la direzione della moto d’ac-
qua cambia di conseguenza.
Poiché la potenza del getto determina la velo-
cità e l’angolo di virata, per affrontare una vi-
rata è sempre necessario accelerare, tranne
quando si naviga a velocità di traino.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che compren-
de il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema
viene attivato alle velocità di planata consen-
tendo di virare la moto d’acqua dopo aver rila-
sciato la leva dell’acceleratore. Il sistema
OTS assiste in virata continuando a fornire
spinta mentre la moto d’acqua sta deceleran-
do, ma è possibile effettuare virate più strette
se si accelera mentre si gira il manubrio. Il si-
stema OTS non funziona al di sotto delle ve-
locità di planata o quando il motore è spento.
Quando il numero di giri del motore diminui-
sce, la moto d’acqua non vira più in risposta aicomandi dal manubrio finché si accelera nuo-
vamente o si raggiunge la velocità di traino.
HJU37341Sistema dello sterzo telescopico
Si può regolare la posizione del manubrio ver-
so l’alto o verso il basso azionando la leva di
blocco.
Il manubrio è regolabile su tre posizioni.
Per regolare la posizione del manubrio:
(1) Tirare verso l’alto la leva di blocco per di-
simpegnare il blocco del manubrio, quindi
alzare o abbassare il manubrio nella po-
sizione desiderata. AVVERTENZA! Non
tirare mai la leva di blocco durante il
funzionamento, in quanto la posizione
del manubrio potrebbe cambiare im-
provvisamente, con la possibilità di in-
cidenti.
[HWJ01270]
(2) Accertarsi che la leva di blocco del manu- brio ritorni nella sua posizione originale e
1Manubrio
2 Ugello direzionale
1
2
1 Leva di blocco
1
UF2C74H0.book Page 31 Tuesday, July 31, 2012 1:44 PM

Utilizzo della funzione di controllo
32
che il manubrio sia bloccato saldamente
in posizione.
HJU41800Uscite di controllo dell’acqua di
raffreddamento
Quando il motore è in funzione, parte dell’ac-
qua di raffreddamento in circolo nel motore
viene scaricata dalle uscite di controllo
dell’acqua di raffreddamento.
Ci sono uscite di controllo dell’acqua di raf-
freddamento a babordo (lato sinistro) e a tri-
bordo (lato destro) della moto d’acqua. Per
controllare il corretto funzionamento dell’im-
pianto di raffreddamento, accertarsi che l’ac-
qua fuoriesca dall’uscita di controllo di
babordo (lato sinistro). Se l’acqua non viene
scaricata dall’uscita, spegnere il motore e
controllare se la presa d’acqua dell’idrogetto è
intasata. (Vedere pagina 97 per informazioni
sulla presa d’acqua dell’idrogetto.)
NOTA:
●Dopo l’accensione del motore occorreran-
no circa 60 secondi per portare l’acqua fino
all’uscita di controllo.
●Lo scarico dell’acqua potrebbe non essere
costante quando il motore è in funzione al
regime minimo. In questo caso, accelerare
leggermente per ottenere uno scarico
dell’acqua adeguato.
HJU40322Separatore acqua
Il separatore d’acqua impedisce l’ingresso
dell’acqua nel serbatoio del carburante racco-
gliendo l’acqua che entra nel tubo di sfiato del
serbatoio del carburante se la moto d’acqua si
capovolge.

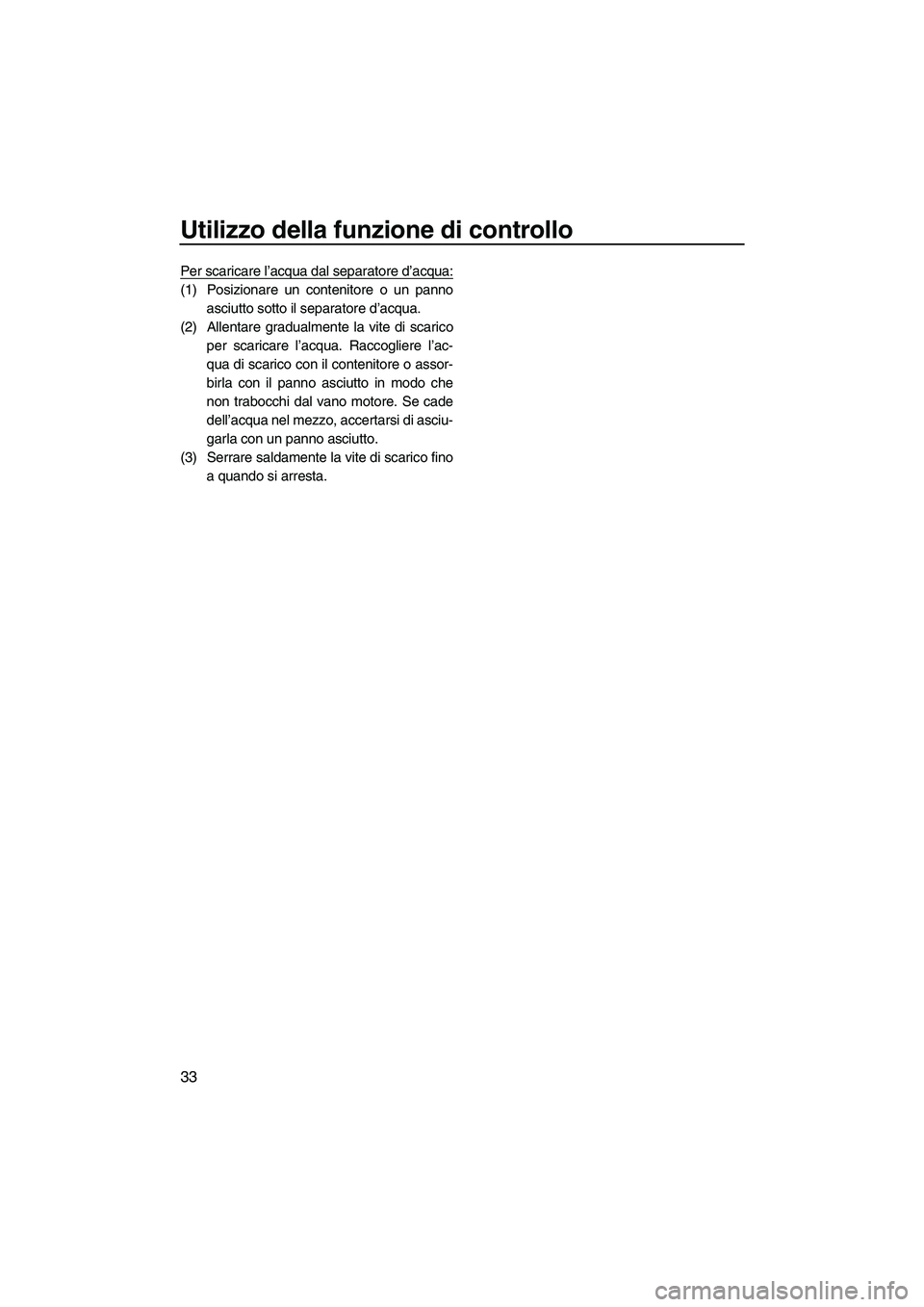

Se l’acqua si accumula nel separatore d’ac-
qua, scaricarla allentando la vite di scarico.
1Uscita di controllo dell’acqua di raffredda-
mento [lato di babordo (sinistro)]
1
1Separatore acqua
1 Vite di scarico
1
1
UF2C74H0.book Page 32 Tuesday, July 31, 2012 1:44 PM

Utilizzo della funzione di controllo
33
Per scaricare l’acqua dal separatore d’acqua:
(1) Posizionare un contenitore o un pannoasciutto sotto il separatore d’acqua.
(2) Allentare gradualmente la vite di scarico per scaricare l’acqua. Raccogliere l’ac-
qua di scarico con il contenitore o assor-
birla con il panno asciutto in modo che
non trabocchi dal vano motore. Se cade
dell’acqua nel mezzo, accertarsi di asciu-
garla con un panno asciutto.
(3) Serrare saldamente la vite di scarico fino a quando si arresta.
UF2C74H0.book Page 33 Tuesday, July 31, 2012 1:44 PM
