Utilizzo della moto d’acqua
82
HJU37521Accostamento a riva e ormeggio della
moto d’acqua
Per accostare a riva la moto d’acqua:
(1) Accertarsi che non ci siano imbarcazioni,nuotatori o ostacoli vicino alla spiaggia.
(2) Rilasciare la leva dell’acceleratore per ri- durre la velocità a circa 130 m (430 ft) dal
punto di approdo desiderato.
(3) Avvicinarsi lentamente alla spiaggia e spegnere il motore prima di toccare terra.
AVVERTENZA! Per virare bisogna ac- celerare. Lo spegnimento del motore
può fare urtare ostacoli che si sta ten-
tando di evitare. Una collisione po-
trebbe provocare infortuni gravi o
decessi.
[HWJ00601] ATTENZIONE: Non
fare mai funzionare il motore in acque
con profondità inferiore a 60 cm (2 ft)
dal fondo della moto d’acqua, poiché
vi è il rischio di aspirare sassi o sabbia
nella presa d’acqua dell’idrogetto,
causando danni alla girante e il surri-
scaldamento del motore.
[HCJ00472]
(4) Scendere dalla moto d’acqua e portarla sulla spiaggia.
Per ormeggiare la moto d’acqua:
(1) Accertarsi che non ci siano imbarcazioni, nuotatori o ostacoli vicino al molo.
(2) Rilasciare la leva dell’acceleratore per ri- durre la velocità a circa 130 m (430 ft) dal
molo.
(3) Avvicinarsi lentamente al pontile e spe- gnere il motore proprio prima di accosta-
re. AVVERTENZA! Per virare bisogna
accelerare. Lo spegnimento del moto-
re può fare urtare ostacoli che si sta
tentando di evitare. Una collisione po-
trebbe provocare infortuni gravi o de-
cessi.
[HWJ00601]
(4) Accostare al molo e scendere dalla moto d’acqua.
HJU37193Utilizzo in zone in cui si accumulano
alghe
Evitare sempre di utilizzare la moto d’acqua in
zone dove la crescita delle alghe è consisten-
te. Se la navigazione in zone con presenza di
alghe è inevitabile, azionare e rilasciare alter-
natamente la leva dell’acceleratore per varia-
re il regime motore. Le alghe tendono ad
accumularsi maggiormente quando si naviga
ad una velocità costante o alla velocità di trai-
no. Se le alghe intasano la zona di aspirazio-
ne, pulire la presa d’acqua. (Vedere pagina
97 per informazioni sulla presa d’acqua
dell’idrogetto.)
HJU40241Dopo aver tolto la moto dall’acqua
ATTENZIONE
HCJ01310
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Dopo la navigazione e aver tolto la moto
dall’acqua, scaricare immediatamente l’ac-
qua residua dai condotti dell’acqua di raffred-
damento.
Per scaricare l’acqua dai condotti dell’acqua
di raffreddamento:
(1) Accertarsi che la zona circostante lamoto d’acqua sia libera, quindi avviare il
motore.
(2) Scaricare l’acqua residua dai condotti dell’acqua di raffreddamento azionando
e rilasciando velocemente la leva dell’ac-
celeratore per 10 - 15 secondi.
(3) Spegnere il motore.
UF2C74H0.book Page 82 Tuesday, July 31, 2012 1:44 PM

Assistenza e rimessaggio
83
HJU37145
Operazioni dopo l’utilizzo
AVVERTENZA
HWJ00330
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Dopo aver utilizzato la moto d’acqua, tirarla
sempre fuori dall’acqua, pulirla e rimessarla.
Lasciando la moto in acqua per periodi di tem-
po prolungati, si accelera il normale processo
di deterioramento dell’idrogetto e dello scafo.
Gli organismi marini e la corrosione sono al-
cune delle condizioni che possono ridurre la
durata di molti componenti della moto d’ac-
qua.
HJU37562Lavaggio dei condotti dell’acqua di
raffreddamento
ATTENZIONE
HCJ01310
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Eseguire il lavaggio dei condotti dell’acqua di
raffreddamento per prevenire gli intasamenti
provocati da sale, sabbia o sporco.
(1) Mettere la moto d’acqua in posizioneorizzontale.
(2) Togliere le selle e lo scomparto portaog- getti impermeabile all’acqua. (Vedere a
pagina 43 per le procedure di rimozione e
installazione della sella e a pagina 49 per
le informazioni sullo scomparto portaog-
getti impermeabile.) (3) Collegare l’adattatore della manichetta di
lavaggio a un tubo flessibile.
(4) Svitare il tappo del raccordo della mani- chetta di lavaggio e toglierlo. Inserire
l’adattatore della manichetta di lavaggio
nel raccordo della manichetta di lavaggio
e ruotarlo fino a quando è saldamente
collegato.
(5) Collegare il tubo flessibile a un rubinetto.
(6) Accertarsi che la zona circostante la moto d’acqua sia libera, quindi avviare il
motore. Immediatamente dopo l’avvia-
mento del motore, aprire completamente
il rubinetto in modo che l’acqua fuoriesca
1Adattatore della manichetta di lavaggio
1 Adattatore della manichetta di lavaggio
2 Tappo del raccordo della manichetta di la-
vaggio
3 Raccordo della manichetta di lavaggio
23 1
UF2C74H0.book Page 83 Tuesday, July 31, 2012 1:44 PM

Assistenza e rimessaggio
84
in modo continuativo dall’ugello direzio-
nale dell’idrogetto.

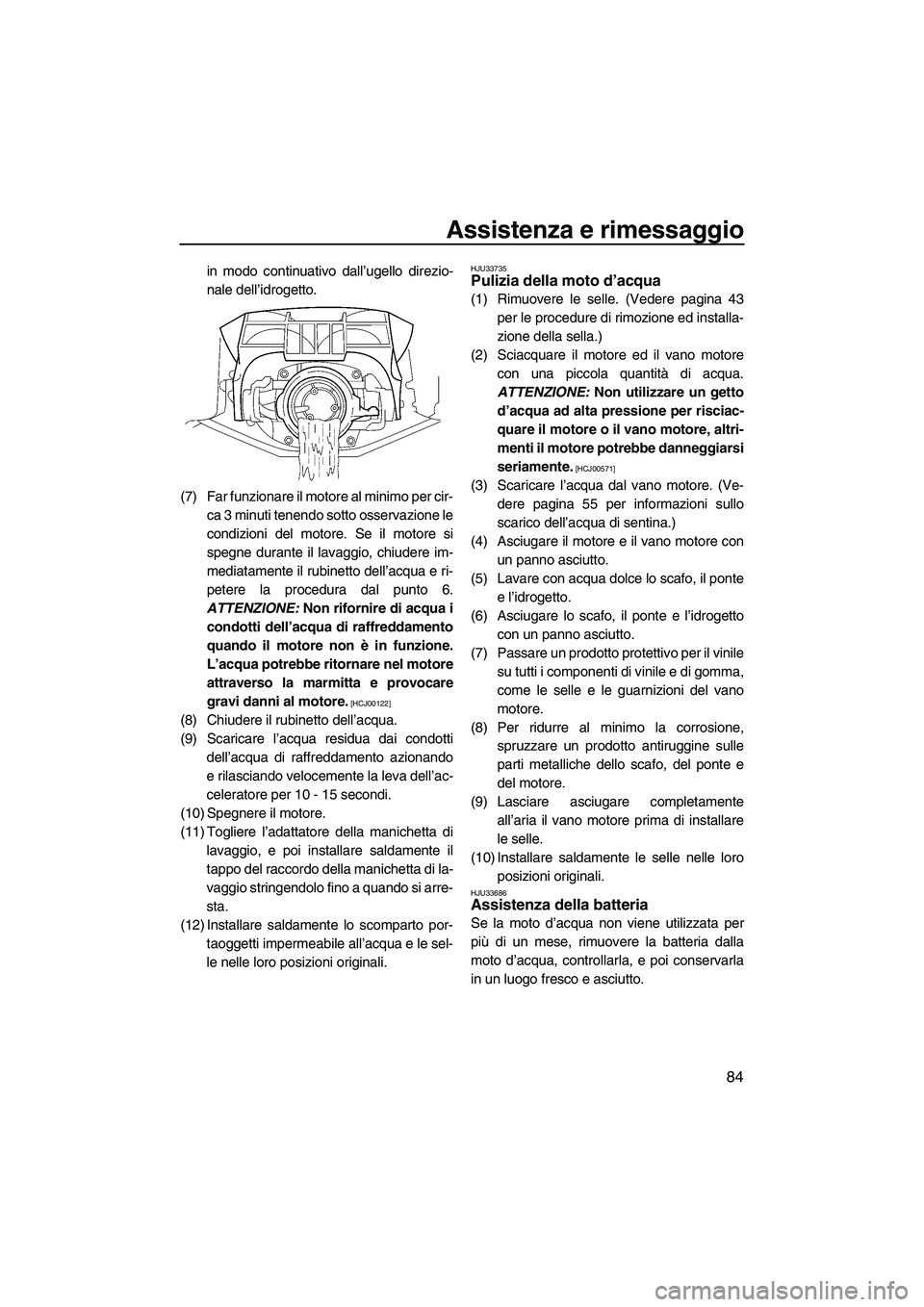

(7) Far funzionare il motore al minimo per cir- ca 3 minuti tenendo sotto osservazione le
condizioni del motore. Se il motore si
spegne durante il lavaggio, chiudere im-
mediatamente il rubinetto dell’acqua e ri-
petere la procedura dal punto 6.
ATTENZIONE: Non rifornire di acqua i
condotti dell’acqua di raffreddamento
quando il motore non è in funzione.
L’acqua potrebbe ritornare nel motore
attraverso la marmitta e provocare
gravi danni al motore.
[HCJ00122]
(8) Chiudere il rubinetto dell’acqua.
(9) Scaricare l’acqua residua dai condotti dell’acqua di raffreddamento azionando
e rilasciando velocemente la leva dell’ac-
celeratore per 10 - 15 secondi.
(10) Spegnere il motore.
(11) Togliere l’adattatore della manichetta di lavaggio, e poi installare saldamente il
tappo del raccordo della manichetta di la-
vaggio stringendolo fino a quando si arre-
sta.
(12) Installare saldamente lo scomparto por- taoggetti impermeabile all’acqua e le sel-
le nelle loro posizioni originali.
HJU33735Pulizia della moto d’acqua
(1) Rimuovere le selle. (Vedere pagina 43per le procedure di rimozione ed installa-
zione della sella.)
(2) Sciacquare il motore ed il vano motore con una piccola quantità di acqua.
ATTENZIONE: Non utilizzare un getto
d’acqua ad alta pressione per risciac-
quare il motore o il vano motore, altri-
menti il motore potrebbe danneggiarsi
seriamente.
[HCJ00571]
(3) Scaricare l’acqua dal vano motore. (Ve- dere pagina 55 per informazioni sullo
scarico dell’acqua di sentina.)
(4) Asciugare il motore e il vano motore con un panno asciutto.
(5) Lavare con acqua dolce lo scafo, il ponte e l’idrogetto.
(6) Asciugare lo scafo, il ponte e l’idrogetto con un panno asciutto.
(7) Passare un prodotto protettivo per il vinile su tutti i componenti di vinile e di gomma,
come le selle e le guarnizioni del vano
motore.
(8) Per ridurre al minimo la corrosione, spruzzare un prodotto antiruggine sulle
parti metalliche dello scafo, del ponte e
del motore.
(9) Lasciare asciugare completamente all’aria il vano motore prima di installare
le selle.
(10) Installare saldamente le selle nelle loro posizioni originali.
HJU33686Assistenza della batteria
Se la moto d’acqua non viene utilizzata per
più di un mese, rimuovere la batteria dalla
moto d’acqua, controllarla, e poi conservarla
in un luogo fresco e asciutto.
UF2C74H0.book Page 84 Tuesday, July 31, 2012 1:44 PM

Assistenza e rimessaggio
85

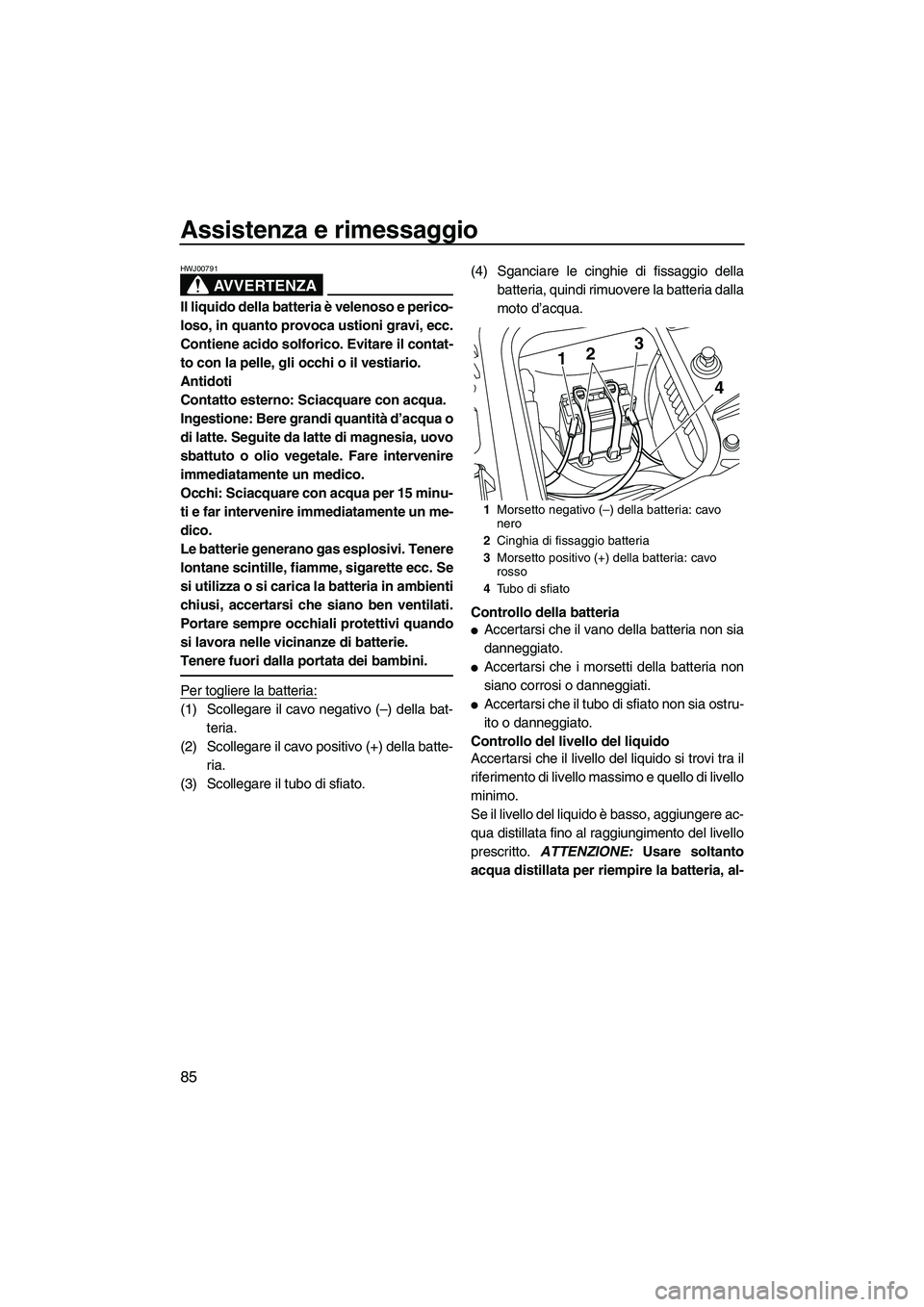

AVVERTENZA
HWJ00791
Il liquido della batteria è velenoso e perico-
loso, in quanto provoca ustioni gravi, ecc.
Contiene acido solforico. Evitare il contat-
to con la pelle, gli occhi o il vestiario.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte. Seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minu-
ti e far intervenire immediatamente un me-
dico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando
si lavora nelle vicinanze di batterie.
Tenere fuori dalla portata dei bambini.
Per togliere la batteria:
(1) Scollegare il cavo negativo (–) della bat-teria.
(2) Scollegare il cavo positivo (+) della batte- ria.
(3) Scollegare il tubo di sfiato. (4) Sganciare le cinghie di fissaggio della
batteria, quindi rimuovere la batteria dalla
moto d’acqua.
Controllo della batteria
●Accertarsi che il vano della batteria non sia
danneggiato.
●Accertarsi che i morsetti della batteria non
siano corrosi o danneggiati.
●Accertarsi che il tubo di sfiato non sia ostru-
ito o danneggiato.
Controllo del livello del liquido
Accertarsi che il livello del liquido si trovi tra il
riferimento di livello massimo e quello di livello
minimo.
Se il livello del liquido è basso, aggiungere ac-
qua distillata fino al raggiungimento del livello
prescritto. ATTENZIONE: Usare soltanto
acqua distillata per riempire la batteria, al-
1 Morsetto negativo (–) della batteria: cavo
nero
2 Cinghia di fissaggio batteria
3 Morsetto positivo (+) della batteria: cavo
rosso
4 Tu b o d i s f i a t o
132
4
UF2C74H0.book Page 85 Tuesday, July 31, 2012 1:44 PM

Assistenza e rimessaggio
86

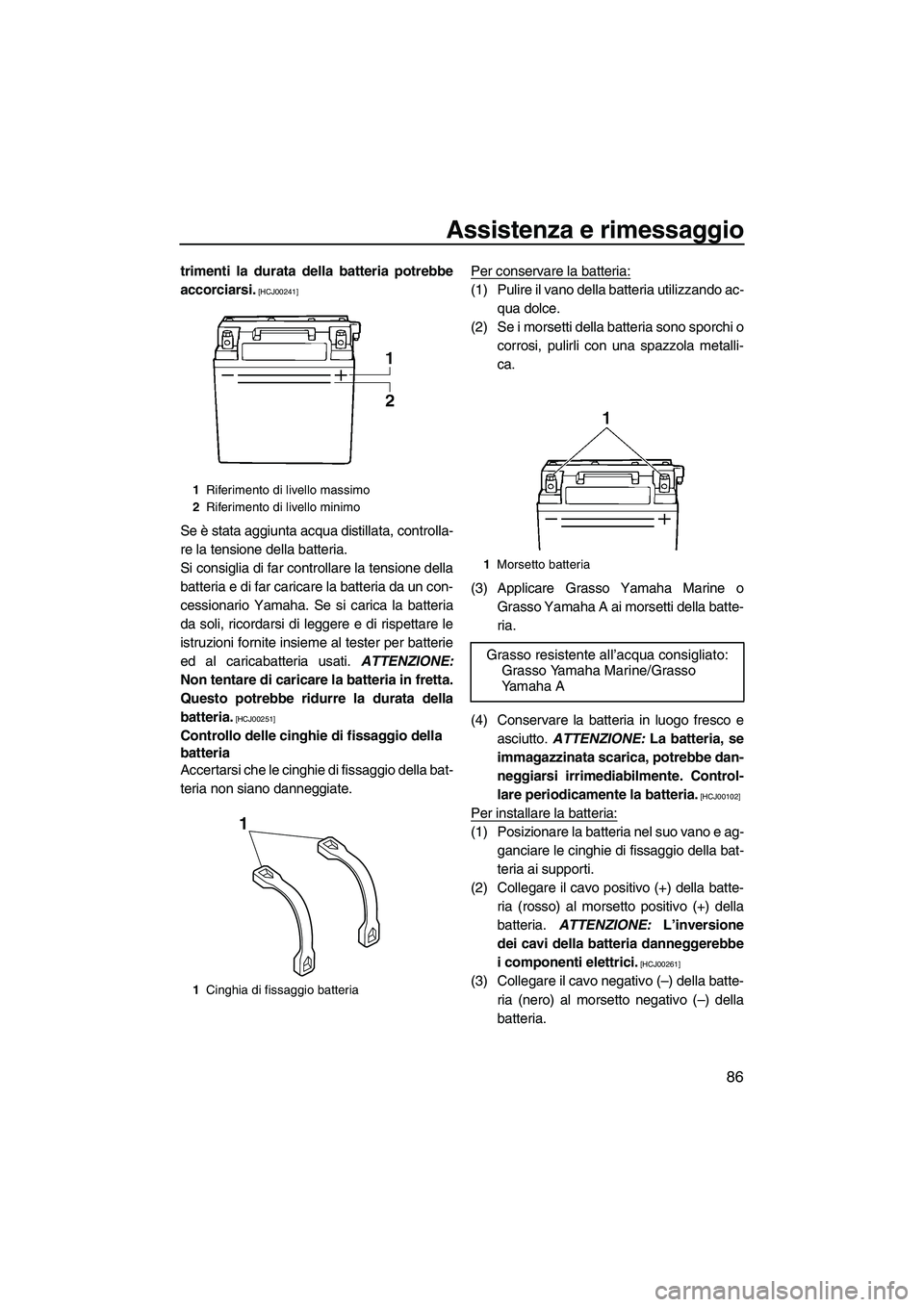

trimenti la durata della batteria potrebbe
accorciarsi.
[HCJ00241]
Se è stata aggiunta acqua distillata, controlla-
re la tensione della batteria.
Si consiglia di far controllare la tensione della
batteria e di far caricare la batteria da un con-
cessionario Yamaha. Se si carica la batteria
da soli, ricordarsi di leggere e di rispettare le
istruzioni fornite insieme al tester per batterie
ed al caricabatteria usati. ATTENZIONE:
Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della
batteria.
[HCJ00251]
Controllo delle cinghie di fissaggio della
batteria
Accertarsi che le cinghie di fissaggio della bat-
teria non siano danneggiate. Per conservare la batteria:
(1) Pulire il vano della batteria utilizzando ac-
qua dolce.
(2) Se i morsetti della batteria sono sporchi o corrosi, pulirli con una spazzola metalli-
ca.
(3) Applicare Grasso Yamaha Marine o Grasso Yamaha A ai morsetti della batte-
ria.
(4) Conservare la batteria in luogo fresco e asciutto. ATTENZIONE: La batteria, se
immagazzinata scarica, potrebbe dan-
neggiarsi irrimediabilmente. Control-
lare periodicamente la batteria.
[HCJ00102]
Per installare la batteria:
(1) Posizionare la batteria nel suo vano e ag- ganciare le cinghie di fissaggio della bat-
teria ai supporti.
(2) Collegare il cavo positivo (+) della batte- ria (rosso) al morsetto positivo (+) della
batteria. ATTENZIONE: L’inversione
dei cavi della batteria danneggerebbe
i componenti elettrici.
[HCJ00261]
(3) Collegare il cavo negativo (–) della batte-
ria (nero) al morsetto negativo (–) della
batteria.
1Riferimento di livello massimo
2 Riferimento di livello minimo
1 Cinghia di fissaggio batteria
1
1Morsetto batteria
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Yamaha A
UF2C74H0.book Page 86 Tuesday, July 31, 2012 1:44 PM

Assistenza e rimessaggio
87
(4) Collegare il tubo di sfiato della batteria.AVVERTENZA! Potrebbero verificarsiincendi o esplosioni se il tubo di sfiato
è danneggiato, ostruito o non connes-
so correttamente.
[HWJ00451]
(5) Accertarsi che la batteria sia fissata sal- damente in posizione.
HJU33492
Rimessaggio a lungo termine
AVVERTENZA
HWJ00330
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Il rimessaggio per lunghi periodi di tempo,
come ad esempio quello invernale, richiede
interventi preventivi di manutenzione come
garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha.
In ogni caso, il proprietario può eseguire facil-
mente gli interventi elencati qui di seguito.
HJU40762Pulizia
(1) Eseguire il lavaggio dei condotti dell’ac-
qua di raffreddamento. (Vedere pagina
83 per informazioni sul lavaggio dei con-
dotti dell’acqua di raffreddamento.)
NOTA:
Se si intende rimessare la moto d’acqua per
periodi di tempo prolungati, come ad esempio
il rimessaggio invernale, riempire il serbatoio
carburante di benzina nuova e versare nel
serbatoio carburante uno stabilizzatore e con-
dizionatore carburante in conformità alle istru-
zioni del produttore prima di avviare il motore.
(2) Pulire la moto d’acqua. (Vedere pagina84 per informazioni sulla pulizia della
moto d’acqua.)
Passare sullo scafo una cera non abrasi-
va.
HJU41260Lubrificazione
Utilizzare un ingrassatore adatto per iniettare
il grasso marino nelle guaine dei cavi ed
UF2C74H0.book Page 87 Tuesday, July 31, 2012 1:44 PM

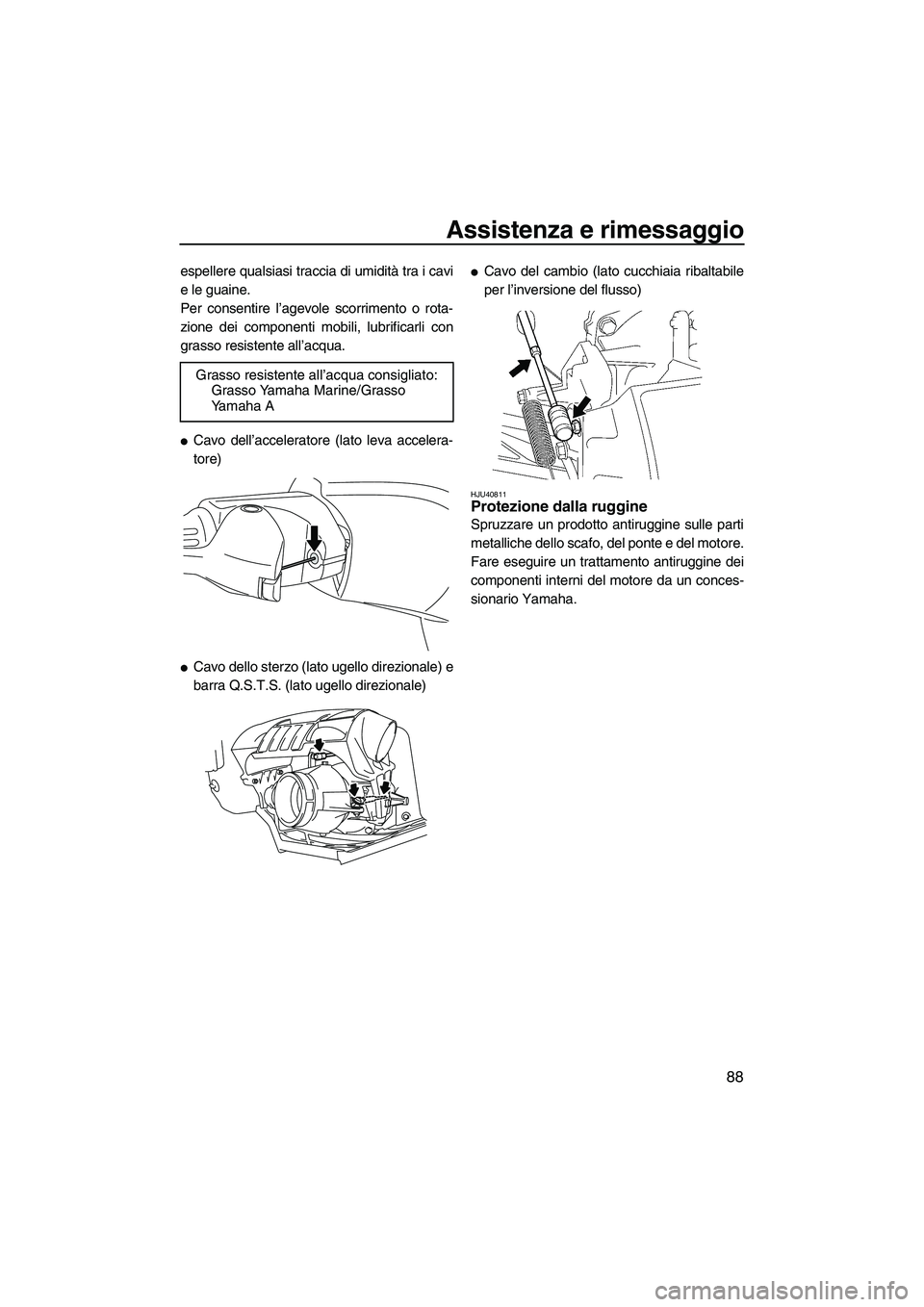

Assistenza e rimessaggio
88
espellere qualsiasi traccia di umidità tra i cavi
e le guaine.
Per consentire l’agevole scorrimento o rota-
zione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.
●Cavo dell’acceleratore (lato leva accelera-
tore)
●Cavo dello sterzo (lato ugello direzionale) e
barra Q.S.T.S. (lato ugello direzionale)
●Cavo del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)
HJU40811Protezione dalla ruggine
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del motore.
Fare eseguire un trattamento antiruggine dei
componenti interni del motore da un conces-
sionario Yamaha.
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF2C74H0.book Page 88 Tuesday, July 31, 2012 1:44 PM

Manutenzione
89
HJU33768
Manutenzione
I controlli e le lubrificazioni periodiche manter-
ranno la vostra moto d’acqua nelle condizioni
più sicure ed efficienti possibili. Accertarsi
quindi di eseguire la manutenzione periodica.
La sicurezza è un obbligo per il proprietario
della moto d’acqua. Si deve eseguire una ma-
nutenzione corretta per mantenere le emis-
sioni dello scarico ed i livelli di rumorosità
entro i limiti di legge. I punti più importanti di
ispezione e ingrassaggio della moto d’acqua
sono illustrati nelle pagine che seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre i
guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo. La manutenzione, sostituzione o riparazio-
ne dei dispositivi e del sistema di controllo
delle emissioni possono venire eseguite
da qualsiasi officina o meccanico esperti
di motori marini con accensione a scintil-
la. Tuttavia, le riparazioni in garanzia devo-
no venire eseguite da un rivenditore
autorizzato Yamaha marine.
AVVERTENZA
HWJ00311
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica- to.
HJU33802Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Ri-
porre il kit utensili in una busta impermeabile e portarlo con sé ad ogni utilizzo della moto
d’acqua.
HJU42020Rimozione e installazione del
coperchio del motore
Il coperchio del motore è rimovibile.
Per rimuovere il coperchio del motore:
(1) Rimuovere le selle. (Vedere pagina 43
per le procedure di rimozione ed installa-
zione della sella.)
(2) Rimuovere le viti del coperchio del moto- re.
1Borsa porta-utensili
2 Cacciavite
3 Adattatore della manichetta di lavaggio
4 Chiave a tubo 10/12 mm
5 Pinze
6 Chiave fissa doppia
1 Vite coperchio motore
1
UF2C74H0.book Page 89 Tuesday, July 31, 2012 1:44 PM
