Risoluzione dei guasti
98

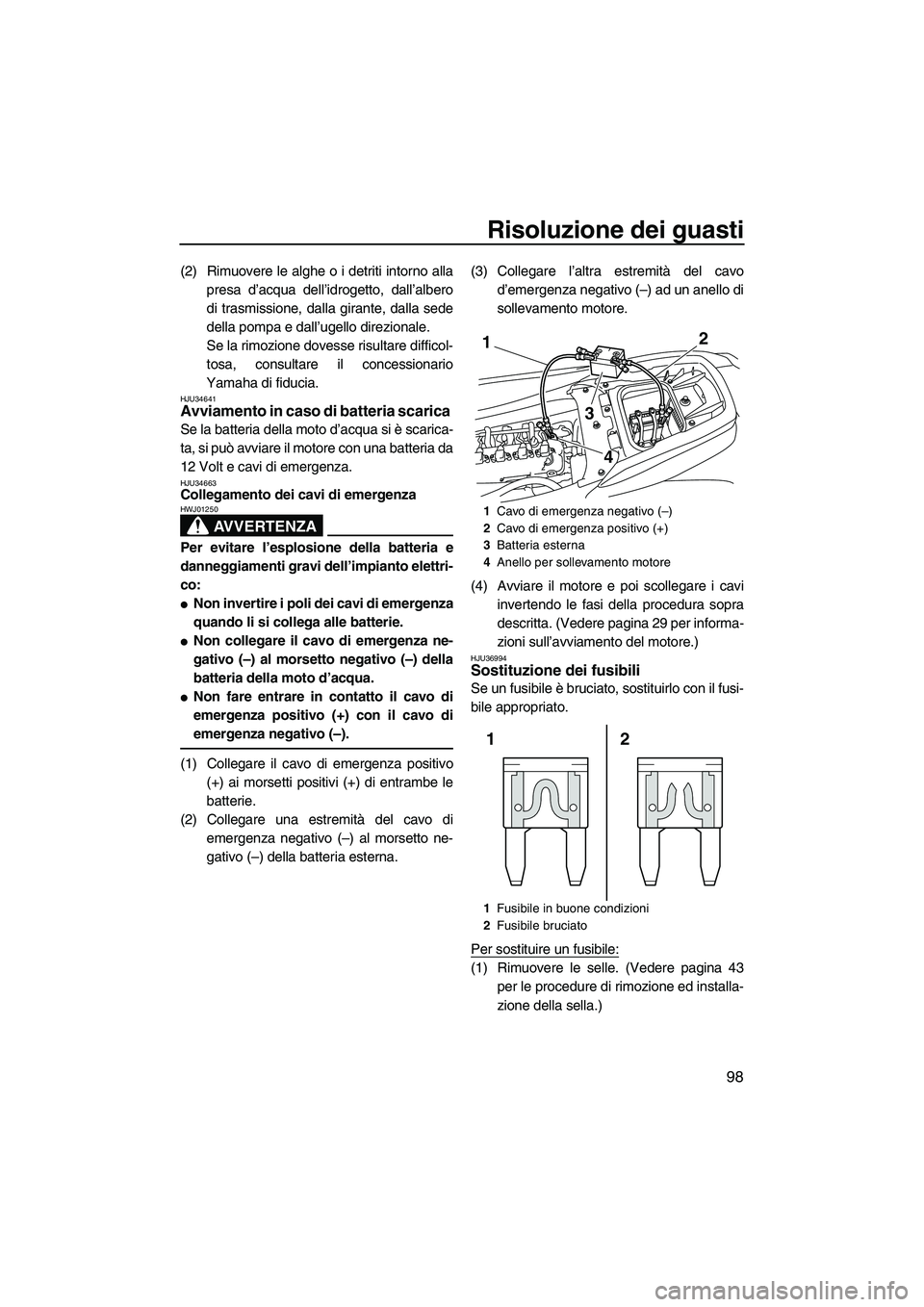

(2) Rimuovere le alghe o i detriti intorno allapresa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.
HJU34641Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria da
12 Volt e cavi di emergenza.
HJU34663Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01250
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:
●Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.
●Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.
●Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo (+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna. (3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi invertendo le fasi della procedura sopra
descritta. (Vedere pagina 29 per informa-
zioni sull’avviamento del motore.)
HJU36994Sostituzione dei fusibili
Se un fusibile è bruciato, sostituirlo con il fusi-
bile appropriato.
Per sostituire un fusibile:
(1) Rimuovere le selle. (Vedere pagina 43per le procedure di rimozione ed installa-
zione della sella.)
1Cavo di emergenza negativo (–)
2 Cavo di emergenza positivo (+)
3 Batteria esterna
4 Anello per sollevamento motore
1 Fusibile in buone condizioni
2 Fusibile bruciato
2
3
1
4
2
1
UF2C74H0.book Page 98 Tuesday, July 31, 2012 1:44 PM

Risoluzione dei guasti
99
(2) Togliere il coperchio della scatola dell’im-pianto elettrico.
(3) Svitare il tappo sulla scatola dell’impianto elettrico e toglierlo.
(4) Sostituire il fusibile bruciato con il fusibile di scorta del corretto amperaggio utiliz-
zando l’estrattore per fusibili sul lato op-
posto del cappuccio. AVVERTENZA!
Non usare fusibili con amperaggio di-
verso da quello raccomandato. L’in-
stallazione di un fusibile con
amperaggio errato può provocare danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00802]
(5) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
1Coperchio scatola impianto elettrico
1
1Scatola dell’impianto elettrico
2 Fusibile di ricambio
3 Fusibile
4 Ta p p o
1 Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria: 30 A
Fusibile comando relè principale: 10 A
Fusibile valvola a farfalla elettronica:
10 A
Fusibile sistema di sicurezza: 3 A
Fusibile principale: 20 A
3
2
4
1
UF2C74H0.book Page 99 Tuesday, July 31, 2012 1:44 PM

Risoluzione dei guasti
100

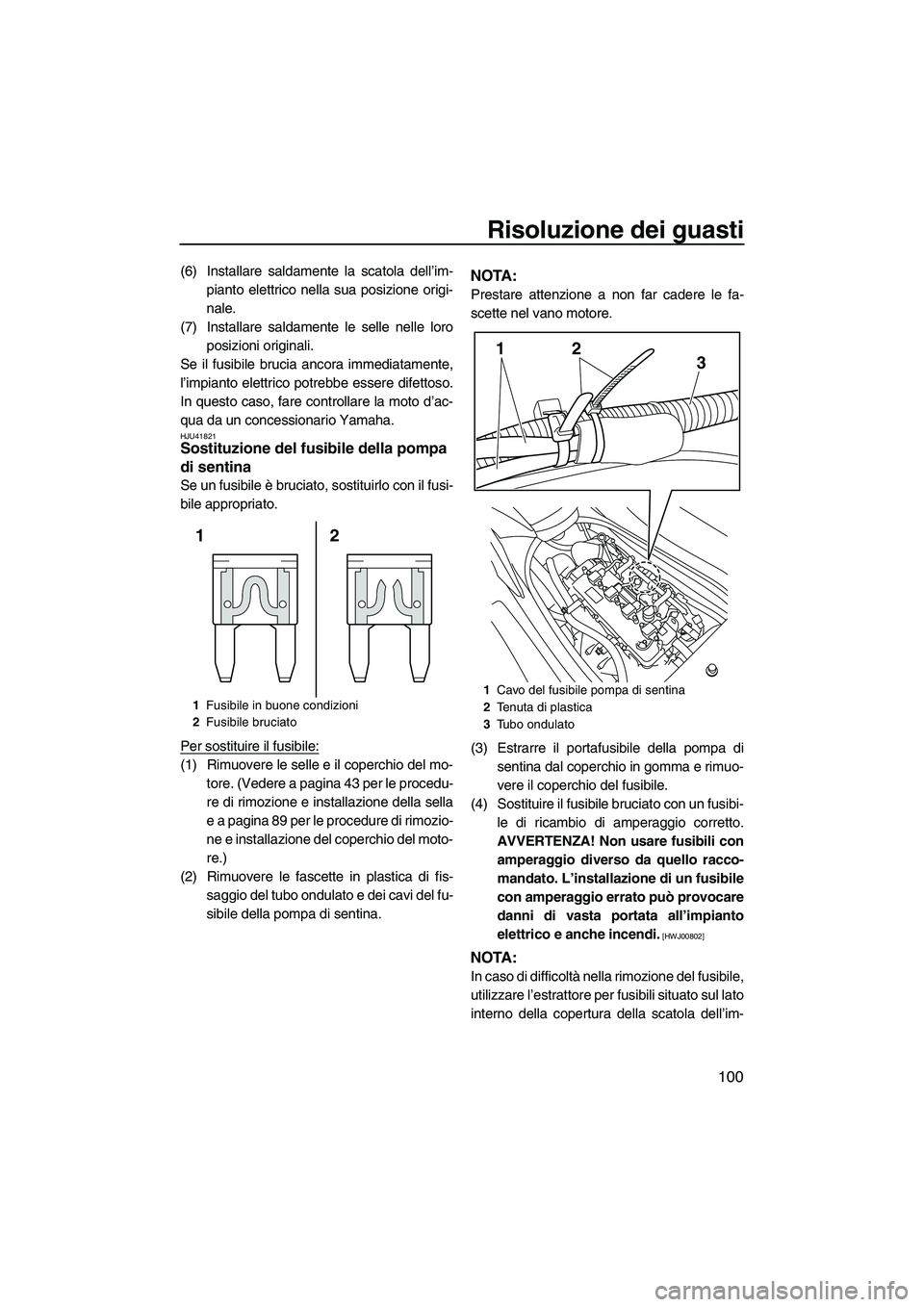

(6) Installare saldamente la scatola dell’im-pianto elettrico nella sua posizione origi-
nale.
(7) Installare saldamente le selle nelle loro posizioni originali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difettoso.
In questo caso, fare controllare la moto d’ac-
qua da un concessionario Yamaha.
HJU41821Sostituzione del fusibile della pompa
di sentina
Se un fusibile è bruciato, sostituirlo con il fusi-
bile appropriato.
Per sostituire il fusibile:
(1) Rimuovere le selle e il coperchio del mo- tore. (Vedere a pagina 43 per le procedu-
re di rimozione e installazione della sella
e a pagina 89 per le procedure di rimozio-
ne e installazione del coperchio del moto-
re.)
(2) Rimuovere le fascette in plastica di fis- saggio del tubo ondulato e dei cavi del fu-
sibile della pompa di sentina.
NOTA:
Prestare attenzione a non far cadere le fa-
scette nel vano motore.
(3) Estrarre il portafusibile della pompa disentina dal coperchio in gomma e rimuo-
vere il coperchio del fusibile.
(4) Sostituire il fusibile bruciato con un fusibi- le di ricambio di amperaggio corretto.
AVVERTENZA! Non usare fusibili con amperaggio diverso da quello racco-
mandato. L’installazione di un fusibile
con amperaggio errato può provocare
danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00802]
NOTA:
In caso di difficoltà nella rimozione del fusibile,
utilizzare l’estrattore per fusibili situato sul lato
interno della copertura della scatola dell’im-
1 Fusibile in buone condizioni
2 Fusibile bruciato
2
1
1 Cavo del fusibile pompa di sentina
2 Tenuta di plastica
3 Tubo ondulato
213
UF2C74H0.book Page 100 Tuesday, July 31, 2012 1:44 PM

Risoluzione dei guasti
101

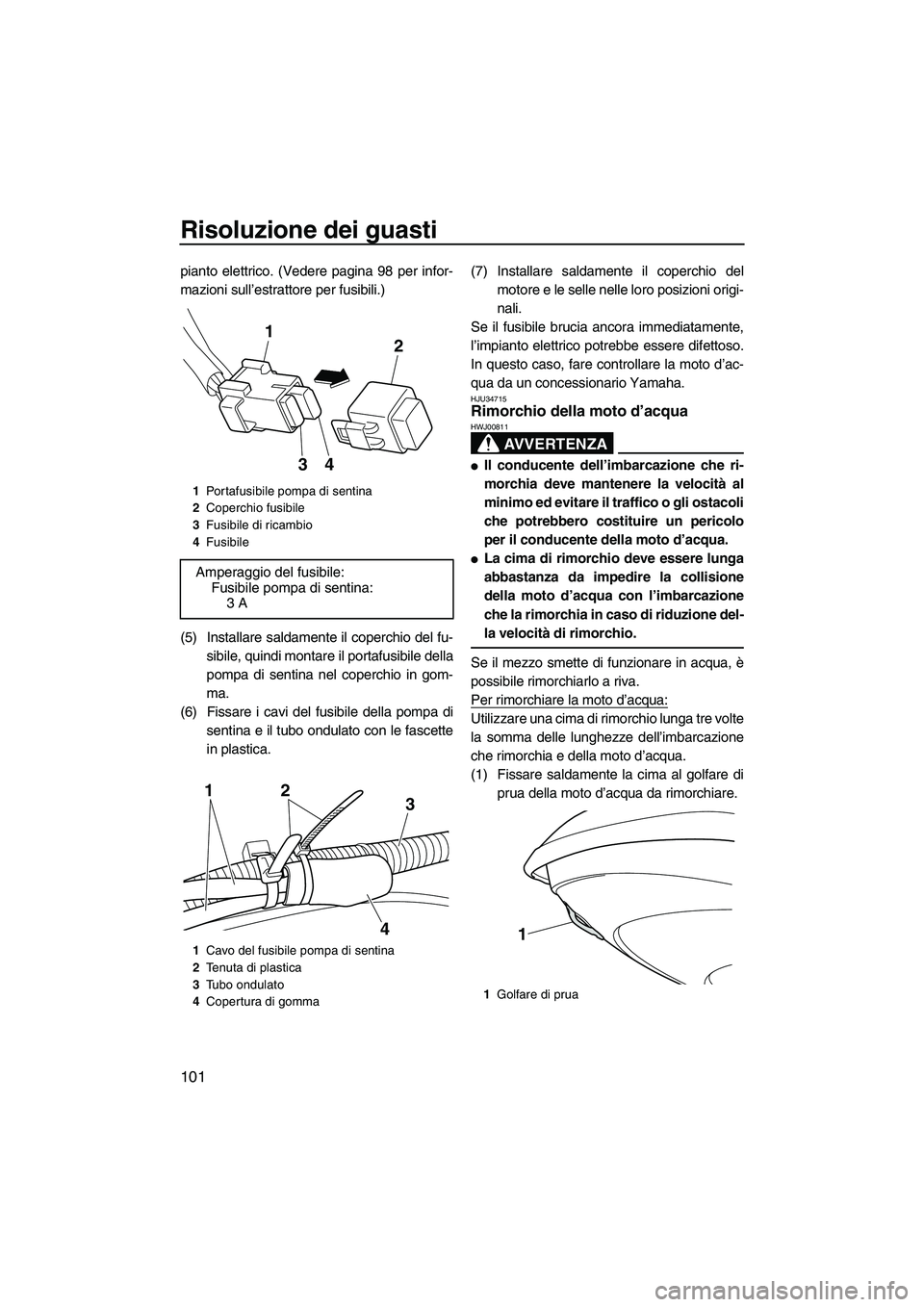

pianto elettrico. (Vedere pagina 98 per infor-
mazioni sull’estrattore per fusibili.)
(5) Installare saldamente il coperchio del fu-sibile, quindi montare il portafusibile della
pompa di sentina nel coperchio in gom-
ma.
(6) Fissare i cavi del fusibile della pompa di sentina e il tubo ondulato con le fascette
in plastica. (7) Installare saldamente il coperchio del
motore e le selle nelle loro posizioni origi-
nali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difettoso.
In questo caso, fare controllare la moto d’ac-
qua da un concessionario Yamaha.
HJU34715Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811
●Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
●La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di prua della moto d’acqua da rimorchiare.
1Portafusibile pompa di sentina
2 Coperchio fusibile
3 Fusibile di ricambio
4 Fusibile
Amperaggio del fusibile:
Fusibile pompa di sentina:3 A
1Cavo del fusibile pompa di sentina
2 Tenuta di plastica
3 Tubo ondulato
4 Copertura di gomma
21
43
213
4
1Golfare di prua
1
UF2C74H0.book Page 101 Tuesday, July 31, 2012 1:44 PM

Risoluzione dei guasti
102

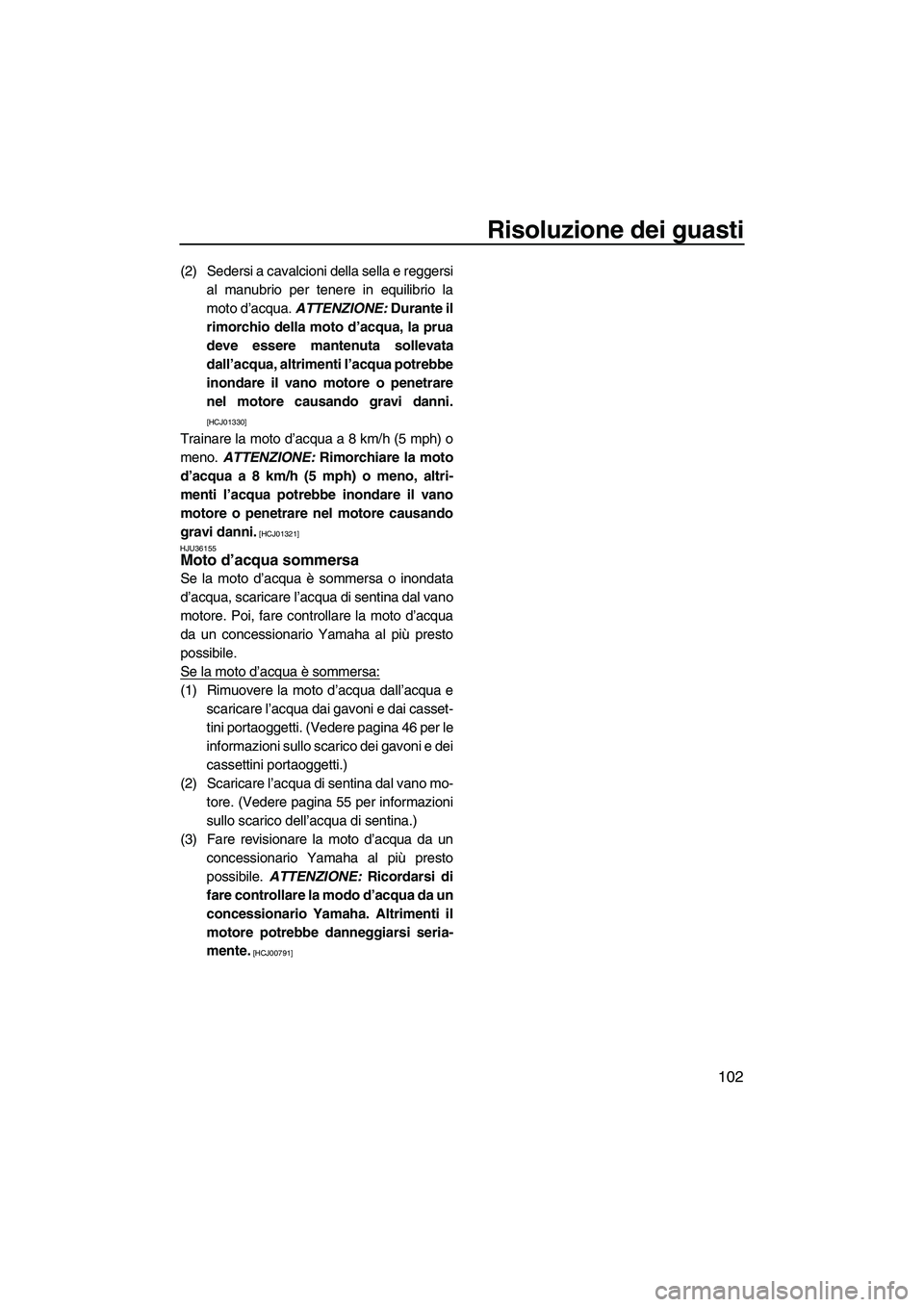

(2) Sedersi a cavalcioni della sella e reggersial manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante il
rimorchio della moto d’acqua, la prua
deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potrebbe
inondare il vano motore o penetrare
nel motore causando gravi danni.
[HCJ01330]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01321]
HJU36155
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal vano
motore. Poi, fare controllare la moto d’acqua
da un concessionario Yamaha al più presto
possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e scaricare l’acqua dai gavoni e dai casset-
tini portaoggetti. (Vedere pagina 46 per le
informazioni sullo scarico dei gavoni e dei
cassettini portaoggetti.)
(2) Scaricare l’acqua di sentina dal vano mo- tore. (Vedere pagina 55 per informazioni
sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
UF2C74H0.book Page 102 Tuesday, July 31, 2012 1:44 PM

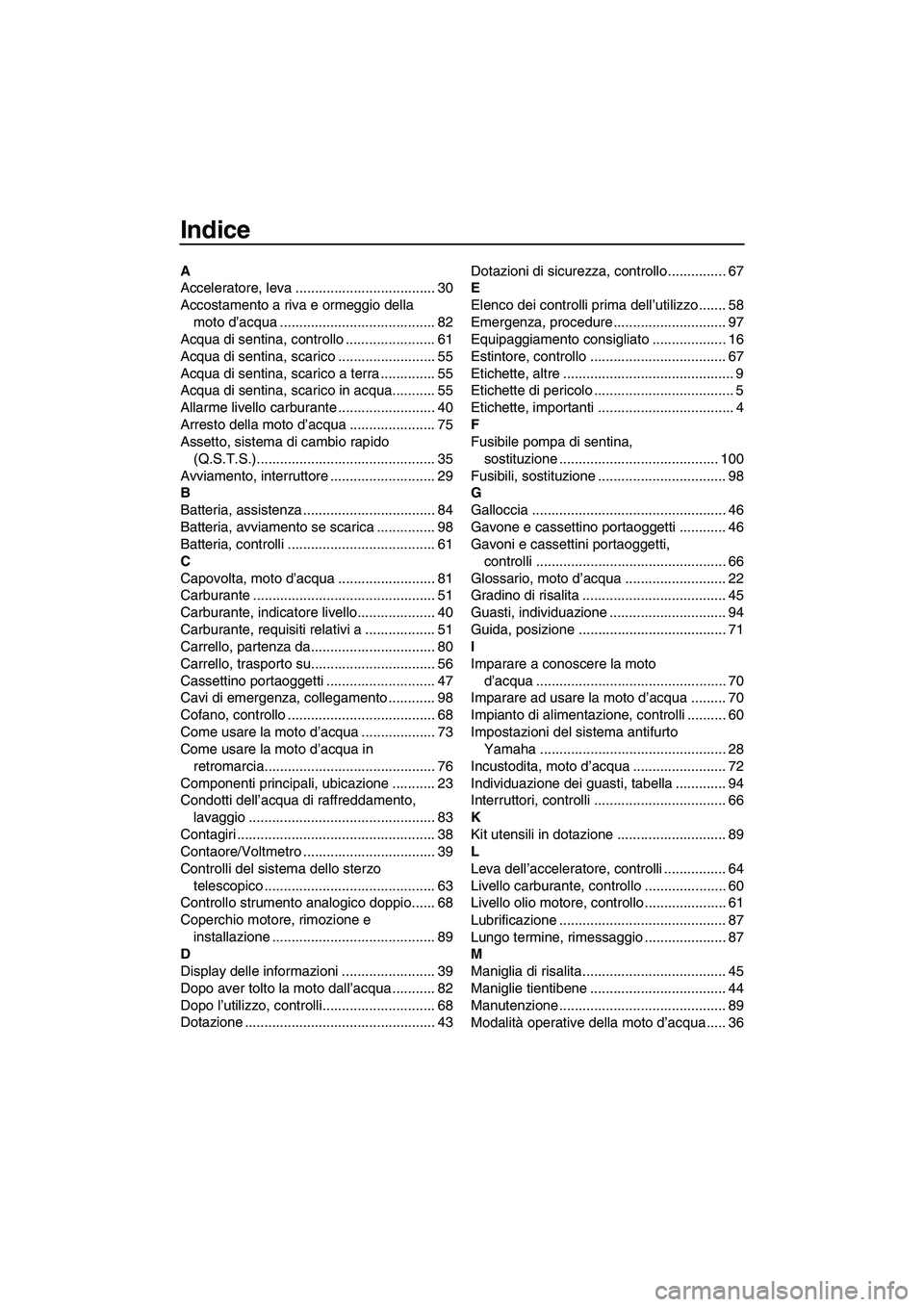

Indice
A
Acceleratore, leva .................................... 30
Accostamento a riva e ormeggio della moto d’acqua ........................................ 82
Acqua di sentina, controllo ....................... 61
Acqua di sentina, scarico ......................... 55
Acqua di sentina, scarico a terra .............. 55
Acqua di sentina, scarico in acqua........... 55
Allarme livello carburante ......................... 40
Arresto della moto d’acqua ...................... 75
Assetto, sistema di cambio rapido
(Q.S.T.S.).............................................. 35
Avviamento, interruttore ........................... 29
B
Batteria, assistenza .................................. 84
Batteria, avviamento se scarica ............... 98
Batteria, controlli ...................................... 61
C
Capovolta, moto d’acqua ......................... 81
Carburante ............................................... 51
Carburante, indicatore livello.................... 40
Carburante, requisiti relativi a .................. 51
Carrello, partenza da................................ 80
Carrello, trasporto su................................ 56
Cassettino portaoggetti ............................ 47
Cavi di emergenza, collegamento ............ 98
Cofano, controllo ...................................... 68
Come usare la moto d’acqua ................... 73
Come usare la moto d’acqua in retromarcia............................................ 76
Componenti principali, ubicazione ........... 23
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 83
Contagiri ................................................... 38
Contaore/Voltmetro .................................. 39
Controlli del sistema dello sterzo telescopico ............................................ 63
Controllo strumento analogico doppio...... 68
Coperchio motore, rimozione e
installazione .......................................... 89
D
Display delle informazioni ........................ 39
Dopo aver tolto la moto dall’acqua ........... 82
Dopo l’utilizzo, controlli............................. 68
Dotazione ................................................. 43 Dotazioni di sicurezza, controllo............... 67
E
Elenco dei controlli prima dell’utilizzo ....... 58
Emergenza, procedure ............................. 97
Equipaggiamento consigliato ................... 16
Estintore, controllo ................................... 67
Etichette, altre ............................................ 9
Etichette di pericolo .................................... 5
Etichette, importanti ................................... 4
F
Fusibile pompa di sentina,
sostituzione ......................................... 100
Fusibili, sostituzione ................................. 98
G
Galloccia .................................................. 46
Gavone e cassettino portaoggetti ............ 46
Gavoni e cassettini portaoggetti, controlli ................................................. 66
Glossario, moto d’acqua .......................... 22
Gradino di risalita ..................................... 45
Guasti, individuazione .............................. 94
Guida, posizione ...................................... 71
I
Imparare a conoscere la moto d’acqua ................................................. 70
Imparare ad usare la moto d’acqua ......... 70
Impianto di alimentazione, controlli .......... 60
Impostazioni del sistema antifurto Yamaha ................................................ 28
Incustodita, moto d’acqua ........................ 72
Individuazione dei guasti, tabella ............. 94
Interruttori, controlli .................................. 66
K
Kit utensili in dotazione ............................ 89
L
Leva dell’acceleratore, controlli ................ 64
Livello carburante, controllo ..................... 60
Livello olio motore, controllo ..................... 61
Lubrificazione ........................................... 87
Lungo termine, rimessaggio ..................... 87
M
Maniglia di risalita..................................... 45
Maniglie tientibene ................................... 44
Manutenzione........................................... 89
Modalità operative della moto d’acqua ..... 36
UF2C74H0.book Page 1 Tuesday, July 31, 2012 1:44 PM

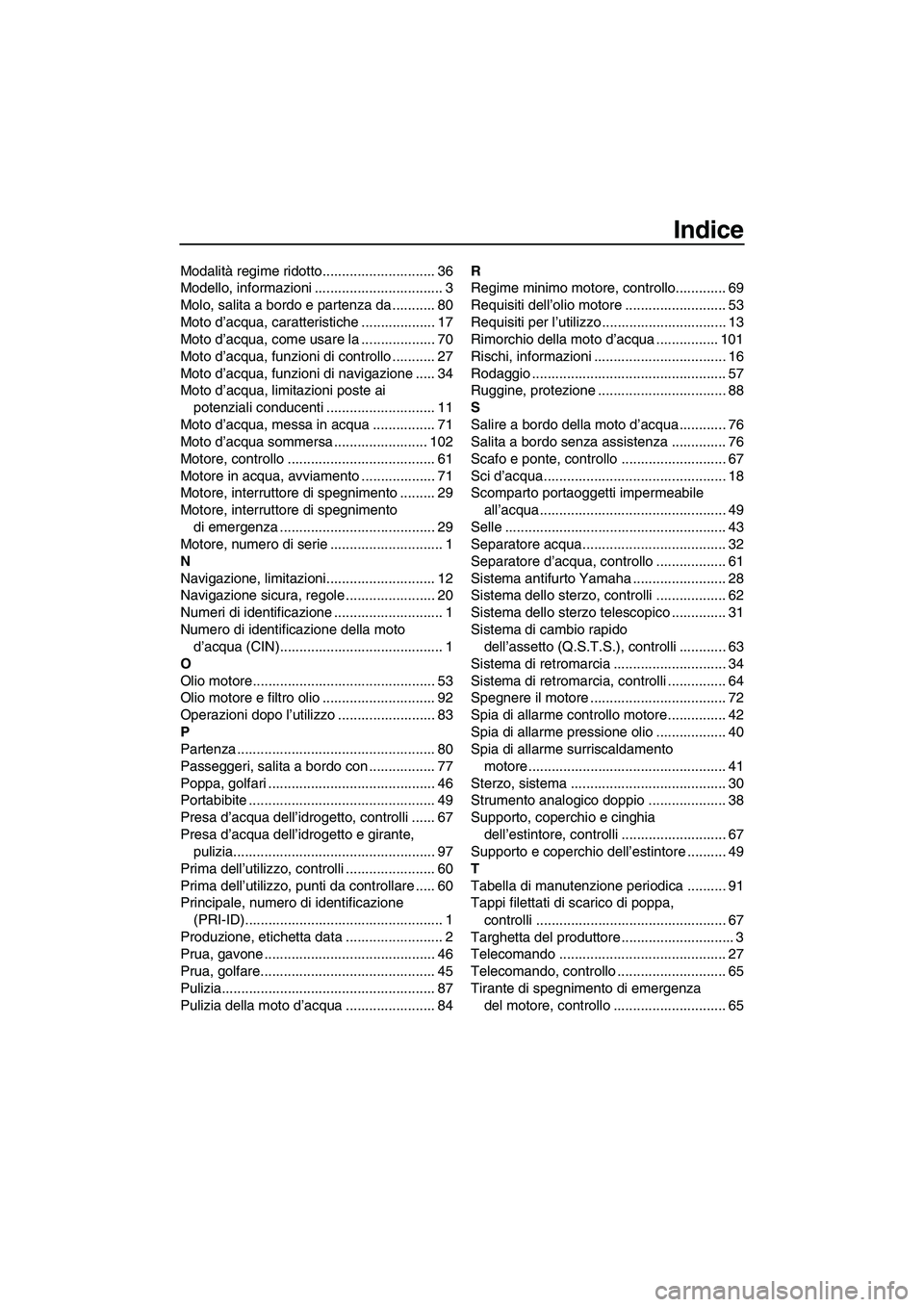

Indice
Modalità regime ridotto............................. 36
Modello, informazioni ................................. 3
Molo, salita a bordo e partenza da ........... 80
Moto d’acqua, caratteristiche ................... 17
Moto d’acqua, come usare la ................... 70
Moto d’acqua, funzioni di controllo ........... 27
Moto d’acqua, funzioni di navigazione ..... 34
Moto d’acqua, limitazioni poste ai potenziali conducenti ............................ 11
Moto d’acqua, messa in acqua ................ 71
Moto d’acqua sommersa ........................ 102
Motore, controllo ...................................... 61
Motore in acqua, avviamento ................... 71
Motore, interruttore di spegnimento ......... 29
Motore, interruttore di spegnimento di emergenza ........................................ 29
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni............................ 12
Navigazione sicura, regole ....................... 20
Numeri di identificazione ............................ 1
Numero di identificazione della moto d’acqua (CIN).......................................... 1
O
Olio motore............................................... 53
Olio motore e filtro olio ............................. 92
Operazioni dopo l’utilizzo ......................... 83
P
Partenza ................................................... 80
Passeggeri, salita a bordo con ................. 77
Poppa, golfari ........................................... 46
Portabibite ................................................ 49
Presa d’acqua dell’idrogetto, controlli ...... 67
Presa d’acqua dell’idrogetto e girante, pulizia.................................................... 97
Prima dell’utilizzo, controlli ....................... 60
Prima dell’utilizzo, punti da controllare ..... 60
Principale, numero di identificazione (PRI-ID)................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 46
Prua, golfare............................................. 45
Pulizia....................................................... 87
Pulizia della moto d’acqua ....................... 84 R
Regime minimo motore, controllo............. 69
Requisiti dell’olio motore .......................... 53
Requisiti per l’utilizzo ................................ 13
Rimorchio della moto d’acqua ................ 101
Rischi, informazioni .................................. 16
Rodaggio .................................................. 57
Ruggine, protezione ................................. 88
S
Salire a bordo della moto d’acqua ............ 76
Salita a bordo senza assistenza .............. 76
Scafo e ponte, controllo ........................... 67
Sci d’acqua............................................... 18
Scomparto portaoggetti impermeabile
all’acqua................................................ 49
Selle ......................................................... 43
Separatore acqua..................................... 32
Separatore d’acqua, controllo .................. 61
Sistema antifurto Yamaha ........................ 28
Sistema dello sterzo, controlli .................. 62
Sistema dello sterzo telescopico .............. 31
Sistema di cambio rapido dell’assetto (Q.S.T.S.), controlli ............ 63
Sistema di retromarcia ............................. 34
Sistema di retromarcia, controlli ............... 64
Spegnere il motore ................................... 72
Spia di allarme controllo motore............... 42
Spia di allarme pressione olio .................. 40
Spia di allarme surriscaldamento motore ................................................... 41
Sterzo, sistema ........................................ 30
Strumento analogico doppio .................... 38
Supporto, coperchio e cinghia dell’estintore, controlli ........................... 67
Supporto e coperchio dell’estintore .......... 49
T
Tabella di manutenzione periodica .......... 91
Tappi filettati di scarico di poppa,
controlli ................................................. 67
Targhetta del produttore ............................. 3
Telecomando ........................................... 27
Telecomando, controllo ............................ 65
Tirante di spegnimento di emergenza del motore, controllo ............................. 65
UF2C74H0.book Page 2 Tuesday, July 31, 2012 1:44 PM

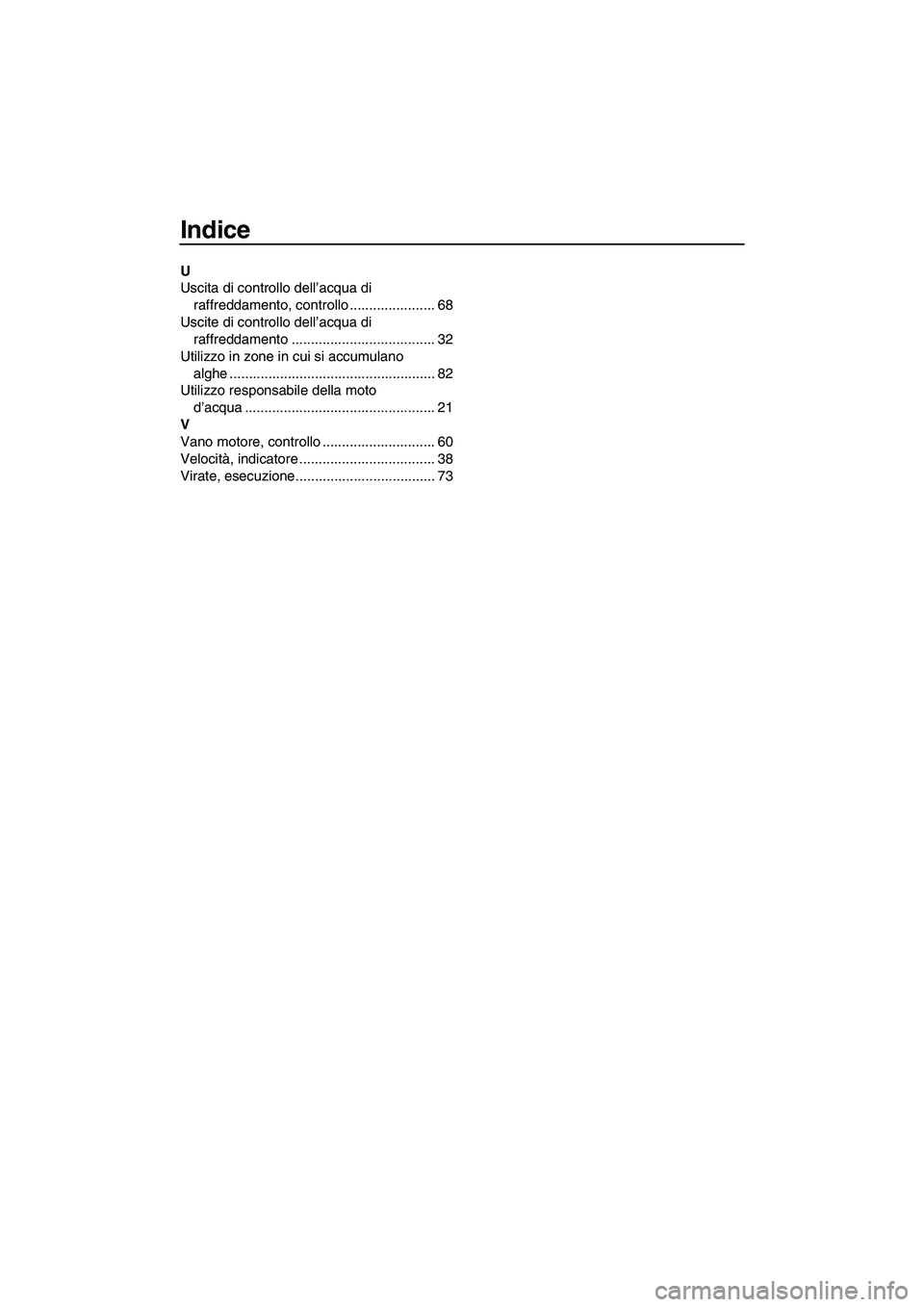

Indice
U
Uscita di controllo dell’acqua di raffreddamento, controllo ...................... 68
Uscite di controllo dell’acqua di raffreddamento ..................................... 32
Utilizzo in zone in cui si accumulano alghe ..................................................... 82
Utilizzo responsabile della moto
d’acqua ................................................. 21
V
Vano motore, controllo ............................. 60
Velocità, indicatore ................................... 38
Virate, esecuzione.................................... 73
UF2C74H0.book Page 3 Tuesday, July 31, 2012 1:44 PM
