Page 65 of 110

Contrôles préalables
58
Ajoutez du carburant au besoin. (Cf. page 48
pour plus d’informations sur le remplissage du
réservoir de carburant.)
FJU32423Vérification du séparateur d’eau
Assurez-vous que l’eau ne s’est pas accumu-
lée dans le séparateur d’eau. Si c’est le cas,
évacuez-la. (Cf. page 30 pour plus d’informa-
tions sur l’évacuation de l’eau accumulée
dans le séparateur d’eau.)
FJU40181Vérification du groupe moteur
Vérifiez que l’extérieur du groupe moteur ne
présente aucun dommage ou autre problème.
FJU36885Vérification du niveau d’huile moteur
Vérifiez que le niveau d’huile moteur se situe
entre les repères de niveau minimum et maxi-
mum de la jauge. (Cf. page 50 pour plus d’in-formations sur la vérification du niveau d’huile
moteur.)FJU32455Vérification de l’eau de cale
Assurez-vous que de l’eau de cale ne s’est
pas accumulée dans le compartiment moteur.
Si c’est le cas, évacuez-la. (Cf. page 52 pour
plus d’informations sur l’évacuation de l’eau
de cale.)
FJU32484Vérification de la batterie
Assurez-vous que les bornes de batterie et le
reniflard ne sont pas endommagés et que les
câbles de batterie et le reniflard sont connec-
tés correctement.
AVERTISSEMENT! Un in-
cendie ou une explosion peut se produire
1 Séparateur d’eau
11Jauge
1 Repère de niveau maximum
2 Repère de niveau minimum
1
2
1
UF2R74F0.book Page 58 Friday, August 10, 2012 11:18 AM
Page 66 of 110
![YAMAHA FZR 2013 Notices Demploi (in French) Contrôles préalables
59
si le flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00451]
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum e YAMAHA FZR 2013 Notices Demploi (in French) Contrôles préalables
59
si le flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00451]
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum e](/manual-img/51/50145/w960_50145-65.png)
Contrôles préalables
59
si le flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00451]
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum et maxi-
mum. AVERTISSEMENT! N’utilisez jamais
le scooter nautique si la batterie ne dis-
pose pas de la puissance suffisante pour
démarrer le moteur ou si elle présente des
signes de réduction de puissance. Une
perte de puissance de la batterie peut
vous mettre en état de détresse.
[FWJ01240]
Assurez-vous que la batterie est correcte-
ment maintenue en place.
FJU32613Vérification du système de direction
Tournez le guidon plusieurs fois vers la gau-
che et la droite pour vous assurer que son fonctionnement est correct et libre sur toute la
plage et que le jeu libre n’est pas excessif.
Tournez le guidon le plus loin possible vers la
droite et la gauche pour vous assurer que la
tuyère de poussée bouge en même temps
que le guidon et qu’il n’y a pas de différence
1
Borne négative (–) de la batterie : fil noir
2 Borne positive (+) de la batterie : fil rouge
3 Reniflard
1 Repère de niveau maximum
2 Repère de niveau minimum
12
3
UF2R74F0.book Page 59 Friday, August 10, 2012 11:18 AM
Page 67 of 110

Contrôles préalables
60
lorsque la tuyère de poussée est complète-
ment tournée vers la droite ou vers la gauche.
FJU41320Vérification du système de direction téles-
copique
Actionnez le système de direction télescopi-
que à plusieurs reprises pour vous assurer
que son fonctionnement est correct sur toute
la plage. Assurez-vous également que le gui-
don est correctement en place. (Cf. page 29pour plus d’informations sur les procédures
de fonctionnement du système de direction
télescopique.)
FJU32644Vérification du système de réglage rapide
de l’assiette (QSTS)
Actionnez le levier de verrouillage du sélec-
teur QSTS et ce derni
er à plusieurs reprises
pour vous assurer que son fonctionnement
est correct sur toute la plage. Vérifiez égale-
ment que la tuyère de poussée bouge lorsque
le sélecteur QSTS est actionné et qu’il est cor-
rectement fixé. (Cf. page 33 pour plus d’infor-
Différence entre les positions complète-
ment tournées de la tuyère de poussée
(distances A et B) : Maximum 5 mm (0.20 in)
UF2R74F0.book Page 60 Friday, August 10, 2012 11:18 AM
Page 68 of 110
Contrôles préalables
61
mations sur les procédures de fonctionne-
ment du système QSTS.)
FJU32634Vérification du système de marche arrière
AVERTISSEMENT
FWJ00031
Ne touchez pas l’inverseur au moment où
vous actionnez le levier d’inversion car
vous risqueriez de vous pincer.
Actionnez le levier d’inversion à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiezégalement que l’inverseur remonte ou des-
cend selon le fonctionnement du levier d’in-
version et qu’il est en contact avec les butées.
(Cf. page 32 pour plus d’informations sur le
fonctionnement du système de marche ar-
rière.)
FJU41431Vérification de la manette des gaz
Actionnez la manette des gaz à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiez
également qu’elle revient automatiquement
1
Butée
1
UF2R74F0.book Page 61 Friday, August 10, 2012 11:18 AM

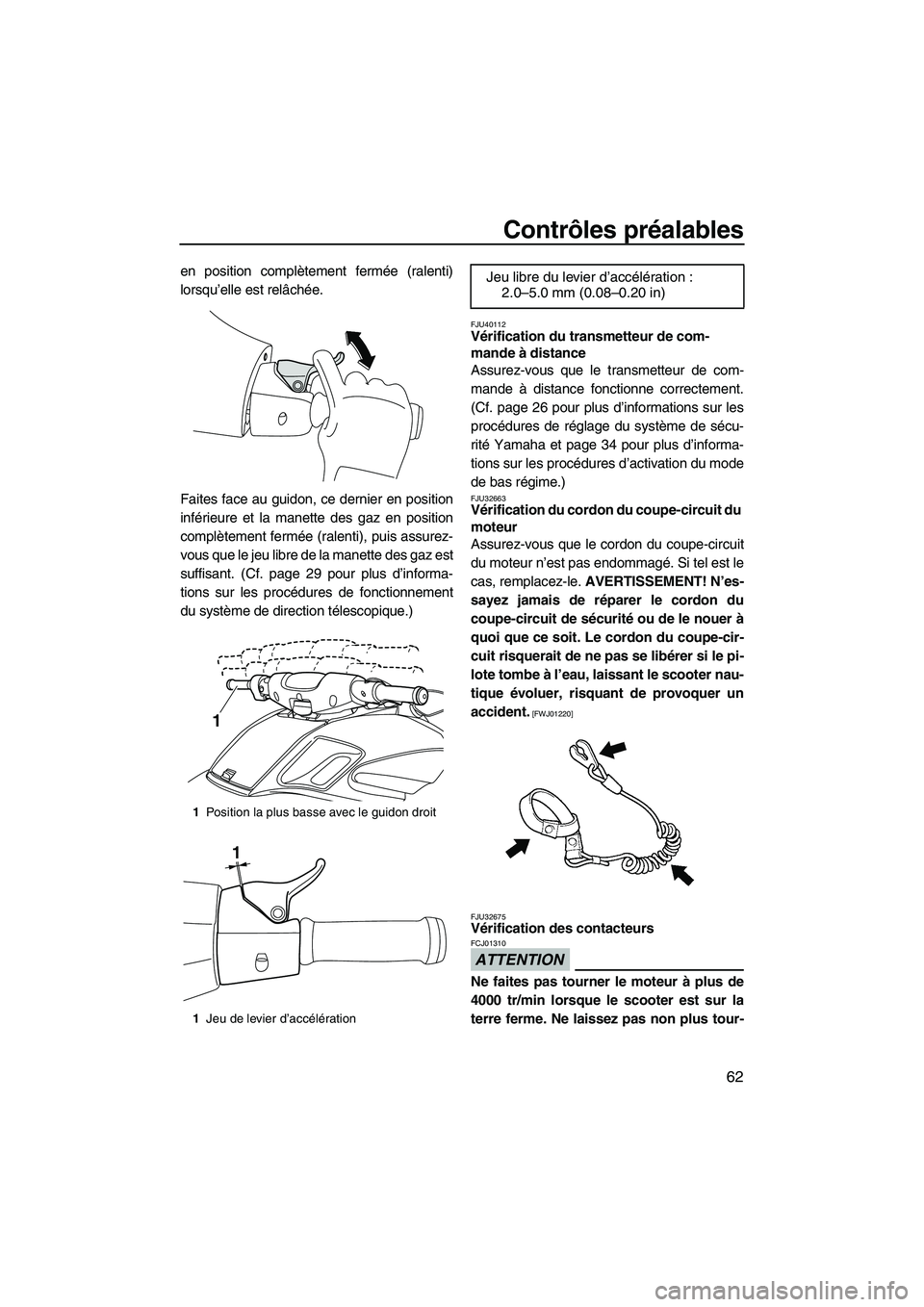

Page 69 of 110

Contrôles préalables
62
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
Faites face au guidon, ce dernier en position
inférieure et la manette des gaz en position
complètement fermée (ralenti), puis assurez-
vous que le jeu libre de la manette des gaz est
suffisant. (Cf. page 29 pour plus d’informa-
tions sur les procédures de fonctionnement
du système de direction télescopique.)
FJU40112Vérification du transmetteur de com-
mande à distance
Assurez-vous que le transmetteur de com-
mande à distance fonctionne correctement.
(Cf. page 26 pour plus d’informations sur les
procédures de réglage du système de sécu-
rité Yamaha et page 34 pour plus d’informa-
tions sur les procédures d’activation du mode
de bas régime.)
FJU32663Vérification du cordon du coupe-circuit du
moteur
Assurez-vous que le cordon du coupe-circuit
du moteur n’est pas endommagé. Si tel est le
cas, remplacez-le. AVERTISSEMENT! N’es-
sayez jamais de réparer le cordon du
coupe-circuit de sécurité ou de le nouer à
quoi que ce soit. Le cordon du coupe-cir-
cuit risquerait de ne pas se libérer si le pi-
lote tombe à l’eau, laissant le scooter nau-
tique évoluer, risquant de provoquer un
accident.
[FWJ01220]
FJU32675
Vérification des contacteurs
ATTENTION
FCJ01310
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
1 Position la plus basse avec le guidon droit
1 Jeu de levier d’accélération
1
1
Jeu libre du levier d’accélération :
2.0–5.0 mm (0.08–0.20 in)
UF2R74F0.book Page 62 Friday, August 10, 2012 11:18 AM
Page 70 of 110

Contrôles préalables
63
ner le moteur pendant plus de 15 secon-
des sans ajouter de l’eau, sinon il pourrait
surchauffer.
Vérifiez le fonctionnement du contacteur de
démarrage et d’arrêt du moteur, ainsi que du
coupe-circuit de sécurité. (Cf. pages 27 à 27
pour plus d’informations sur le fonctionne-
ment de chaque contacteur.)
Pour vérifier le fonctionnement des
contacteurs :
(1) Si le mode de verrouillage est sélec-tionné pour les réglages du système de
sécurité Yamaha, sélectionnez le mode
de déverrouillage. (Cf. page 26 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Appuyez sur le contacteur de démarrage pour vous assurer que le moteur dé-
marre.
(3) Dès que le moteur commence à tourner, appuyez sur le contacteur d’arrêt du mo-
teur pour vérifier que le moteur s’arrête
immédiatement.
(4) Redémarrez le moteur, puis tirez sur le cordon du coupe-circuit du moteur pour
détacher l’agrafe du coupe-circuit du mo- teur afin de vérifier que le moteur s’arrête
immédiatement.
FJU40101Vérification des compartiments de range-
ment
Assurez-vous que les compartiments de ran-
gement ne présentent aucun dommage et
que l’eau s’est accumulée dans les comparti-
ments. (Cf. page 43 pour plus d’informations
sur les compartiments de rangement.)
FJU41081Vérification du support de l’extincteur, du
couvercle et de la bande
Vérifiez que le support de l’extincteur, le cou-
vercle et la bande ne sont pas endommagés
et que le couvercle est maintenu fermement
en place par la bande. (Cf. page 46 pour plus
d’informations sur le support de l’extincteur, le
couvercle et la bande.)
FJU32543Vérification de l’extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord.
Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur bien fixé dans son récep-
tacle, avec son couvercle.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipement
standard de ce scooter. Si vous n’en possé-
dez pas, prenez contact avec votre conces-
sionnaire Yamaha ou avec un vendeur d’ex-1
Coupe-circuit de sécurité
2 Agrafe
3 Contacteur de démarrage
4 Contacteur d’arrêt du moteur
5 Cordon du coupe-circuit du moteur
23
1
5
4
UF2R74F0.book Page 63 Friday, August 10, 2012 11:18 AM
Page 71 of 110

Contrôles préalables
64
tincteurs pour vous en procurer un répondant
aux spécifications adéquates.
FJU40121Vérification de l’équipement de sécurité
Vérifiez que l’équipement de sécurité con-
forme aux réglementations applicables se
trouve à bord.
FJU32352Vérification de la coque et du pont
Vérifiez que la coque et le pont ne présentent
aucun dommage ou autre problème.
FJU32656Vérification de l’entrée de la tuyère
Assurez-vous que l’entrée de la tuyère n’est
pas endommagée ni obstruée par des algues
ou des débris. Si l’entrée de la tuyère est obs-
truée, nettoyez-la. (Cf. page 93 pour plus d’in-
formations sur l’entrée de la tuyère.)
FJU32475Vérification des bouchons de vidange de
poupe
Desserrez les bouchons de vidange de
poupe, déposez-les, puis assurez-vous qu’ils
ne sont pas endommagés et qu’aucun corps
étranger ne se trouve dans les filets.
ATTENTION: Avant d’installer les bou-
chons de vidange de poupe, nettoyez
leurs filets afin d’éliminer tout corps étran-
ger, tel que la saleté ou le sable. Sinon, les
bouchons de vidange de poupe risquent
d’être endommagés et le compartiment
moteur inondé. Vérifiez que les bouchons
de vidange de poupe sont correctement
serrés avant de mettre le scooter nautique
à l’eau. Sinon, de l’eau risque d’inonder le
compartiment moteur et le scooter nauti-
que de s’immerger.
[FCJ00361]
Reposez correctement les bouchons de vi-
dange de poupe en les serrant au maximum.
FJU41440Vérification du capot
Appuyez sur l’arrière du capot et vérifiez qu’il
est correctement fermé.
FJU40144Vérifications postérieures à la mise à
l’eau
Procédez aux vérifications postérieures à la
mise à l’eau indiquées dans la liste des con-
1 Bouchon de vidange de poupe
1
UF2R74F0.book Page 64 Friday, August 10, 2012 11:18 AM
Page 72 of 110

Contrôles préalables
65
trôles préalables lorsque le scooter nautique
se trouve dans l’eau et que le moteur tourne.
Pour exécuter les vérifications postérieures à
la mise à l’eau :
(1) Mettez le scooter nautique à l’eau. (Cf.page 67 pour plus d’informations sur la
mise à l’eau du scooter nautique.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
FJU41810Vérification de la sortie témoin d’eau de re-
froidissement
Assurez-vous que l’eau est évacuée par la
sortie témoin d’eau de refroidissement située
à bâbord (gauche) lorsque le moteur tourne.
(Cf. page 30 pour plus d’informations sur les
sorties témoin d’eau de refroidissement.)
FJU37451Vérification du compteur analogique dou-
ble
Vérifiez que le compteur analogique double
fonctionne correctement. (Cf. page 36 pour
de plus amples informations sur le fonctionne- ment correct du compteur analogique dou-
ble.)
FJU41330Vérification du ralenti du moteur
Démarrez le moteur et faites-le chauffer. Utili-
sez le compte-tours du compteur analogique
double pour veiller à ce que le ralenti du mo-
teur ne soit pas trop au-dessus ou en dessous
de la plage spécifiée.
Ralenti du moteur :
1250 ±100 tr/min
UF2R74F0.book Page 65 Friday, August 10, 2012 11:18 AM
