2013 YAMAHA FJR1300AS Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21776
Banden Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10503
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.●
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
●
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Bandenspanning (gemeten op kou-
de banden):0–90 kg (0–198 lb): Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
90–208 kg (198–459 lb): Voor:250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale belasting*: 208 kg (459 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires
U1MDD0D0.book Page 19 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10471
●
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.
●
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.
●
Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-
schappen verkrijgt.
Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zi jn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10481
●
Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het

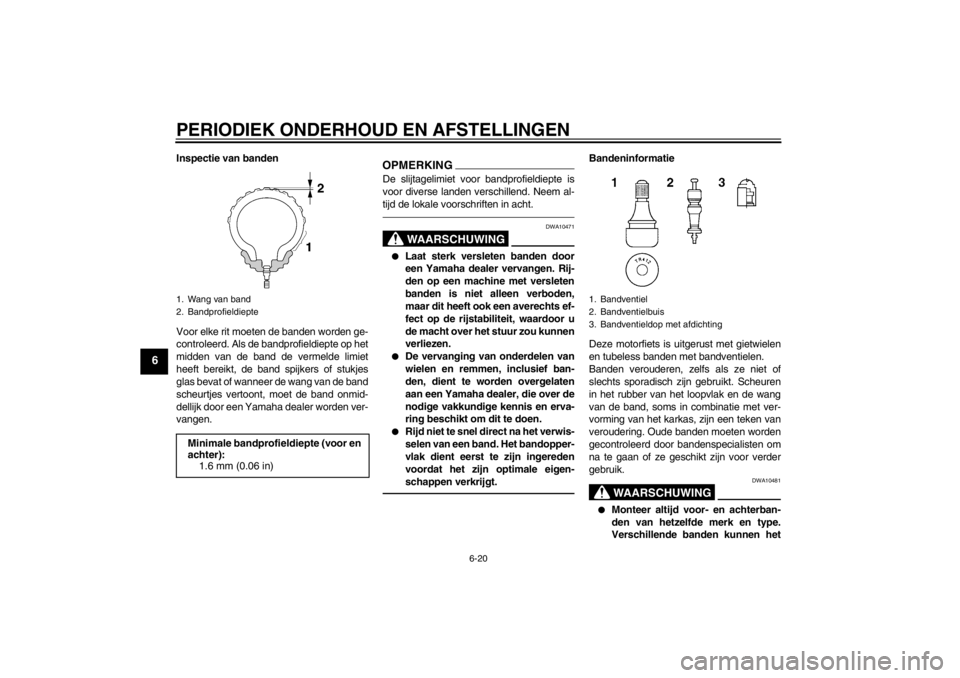

1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter): 1.6 mm (0.06 in)
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
U1MDD0D0.book Page 20 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.
●
Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.
●
Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-
komen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10600
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.●
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.
●
Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.
●
Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.
●
Pas de bandspanning steeds aan
volgens de rijomstandigheden.
DAU21962
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.●
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
●
Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
Voorband:
Maat:120/70 ZR17M/C (58W)
Fabrikant/model: BRIDGESTONE/BT023F E
Achterband:
Maat:180/55 ZR17M/C (73W)
Fabrikant/model:
BRIDGESTONE/BT023R E
VOOR en ACHTER: Bandventiel:TR412
Luchtventielbuis: #9100 (origineel)
U1MDD0D0.book Page 21 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU40620
YCC-S-koppeling Dit model heeft een hydraulische koppeling,
zodat het nodig is om voor elke rit het vloei-
stofniveau van de YCC-S-koppeling te con-
troleren en het hydraulisch systeem op
lekkage te controleren. Als de YCC-S-kop-
pelingsplaten versleten raken, verloopt het
schakelen abrupt of gaat de koppeling slip-
pen waardoor de acceleratie vermindert.
Doet één van deze effecten zich voor, laat
dan een Yamaha dealer de YCC-S-koppe-
ling inspecteren.
DAU37913
Vrije slag van remhendel contro-
leren Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING
DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op de remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.1. Geen vrije slag remhendel
1
U1MDD0D0.book Page 22 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU22282
Remlichtschakelaars Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Om-
dat de remlichtschakelaars deel uitmaken
van het cruise-controlsysteem, moeten
deze worden afgesteld door een Yamaha
dealer die over de benodigde vakkennis en
ervaring beschikt.
DAU22392
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodiek e smeer- en onder-
houdsschema.
DAU43431
Remblokken voorrem
De remklauwen van de voorrem zijn voor-
zien van twee rembloksets.
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan worden
gecontroleerd zonder de rem te demonte-
ren. Let op de slijtage- indicatorgroef om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij- tage-indicatorgroef vrijwel is verdwenen,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Slijtage-indicatorgroef remblok
1
1
1. Remvoeringdikte
1
U1MDD0D0.book Page 23 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU40592
De vloeistofniveaus van rem en
YCC-S-koppeling controleren Controleer alvorens te gaan rijden of de
vloeistoffen voor rem en YCC-S-koppeling
zich boven de merkstreep voor het mini-
mumniveau bevinden. Zorg bij het controle-
ren van de vloeistofniveaus van rem en
YCC-S-koppeling dat de bovenzijden van
de reservoirs horizontaal staan. Vul indien
nodig de vloeistoffen voor rem en YCC-S-
koppeling bij.
VoorremAchterrem
YCC-S-koppeling
OPMERKING●
Het remvloeistofreservoir voor de ach-
terrem bevindt zich achter paneel C.
(Zie pagina 6-9.)
●
Het vloeistofreservo
ir voor de YCC-S-
koppeling bevindt zich achter paneel
B. (Zie pagina 6-9.)WAARSCHUWING
DWA16020
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen of ver-
minderde werking van de YCC-S-
koppeling. Neem de volgende voor-
zorgsmaatregelen in acht:●
Bij een te laag vloeistofniveau van
rem- of YCC-S-koppeling kan lucht
binnendringen in het rem- of
YCC-S-koppelingssysteem, waar-
door de rem- of YCC-S-koppelings-
prestaties afnemen.
●
Reinig de reservoirdoppen alvo-
rens deze te verwijderen. Gebruik
uitsluitend DOT 4 remvloeistof uit
een onaangebroken verpakking.
●
Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
1. Merkstreep minimumniveau
1
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
UPPER
LOWER
1
Aanbevolen vloeistof voor rem en
YCC-S-koppeling: DOT 4 remvloeistof
U1MDD0D0.book Page 24 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
●
Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
●
Let erop dat tijdens het bijvullen
geen water of stof terechtkomt in
het vloeistofreservoir voor rem of
YCC-S-koppeling. Water zal het
kookpunt van de remvloeistof aan-
zienlijk verlagen zodat dampbelvor-
ming kan optreden en vuil de
hydraulisch bediende kleppen van
de ABS eenheid kan verstoppen.
LET OP
DCA17640
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemor-
ste remvloeistof steeds direct af.De membranen van de vloeistofreservoirs
voor rem en YCC-S-koppeling verliezen
hun vorm door de onderdruk als het vloei-
stofniveau te ver zakt. Breng de membra-
nen terug in hun oorspronkelijke vorm
voordat u ze terugplaatst.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in hetremsysteem. Controleer daarom de rem-
blokken op slijtage en
het remsysteem op
lekkage. Een laag YCC-S-koppelingsvloei-
stofniveau kan duiden op lekkage in het
YCC-S-koppelingssysteem. Controleer
daarom het YCC-S-ko ppelingssysteem op
lekkage. Als het vloeistofniveau van rem of
YCC-S-koppeling plotseling sterk daalt,
moet u een controle laten uitvoeren door
een Yamaha-dealer alvorens verder te rij-
den.
DAU40602
De vloeistof voor rem en YCC-S-
koppeling verversen Vraag een Yamaha dealer de remvloeistof
en YCC-S-koppelingsvloeistof te verversen
volgens de aangegeven intervalperioden in
het periodieke onderhouds- en smeersche-
ma of in de OPMERKING onder het perio-
dieke onderhouds- en smeerschema. Laat
bovendien de oliekeerri ngen van hoofdrem-
cilinder en YCC-S-koppelingshoofdcilinder,
de remklauwen en de rem- en YCC-S-kop-
pelingsslangen vervangen volgens de hier-
na vermelde intervallen of wanneer ze
lekken of zijn beschadigd.●
Vloeistofafdichtingen: Vervang elke
twee jaar.
●
Rem- en YCC-S-koppelingsslangen:
Vervang elke vier jaar.
U1MDD0D0.book Page 25 Monday, February 18, 2013 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU23095
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10711] DAU23114
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek.
DAU44273
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
Rempedaal
Schakelpedaal
Aanbevolen smeermiddel:
Yamaha Chain and Cable Lube of
motorolie
U1MDD0D0.book Page 26 Monday, February 18, 2013 10:45 AM
