ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-50
3
GAU39655
Nebenverbraucheranschluss-
Buchse
WARNUNG
GWA14360
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass
der Deckel montiert ist, wenn der Neben-
verbraucheranschluss nicht verwendet
wird.ACHTUNG
GCA15431
Das über den Nebenverbraucheran-
schluss angeschlossene Zubehör darf
nicht bei abgestelltem Motor benutzt
werden und die entnommene Leistung
darf insgesamt 30 W (2.5 A) nicht über-
schreiten, andernfalls kann die Siche-
rung durchbrennen oder die Batterie
sich entladen.Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss im Zubehörkasten aus-
gestattet.
Das an die Nebenverbraucheranschluss-
buchse angeschlossene 12-V Zubehör
kann benutzt werden, sobald sich der Zünd-
schlüssel in der Position “ON” befindet und
darf nur benutzt werden, wenn der Motor in
Betrieb ist.Um den Nebenverbraucheranschluss zu
benutzen
1. Den Deckel des Zubehörkastens öff- nen. (Siehe Seite 3-40.)
2. Den Schlüssel auf “OFF” drehen.
3. Den Aufsatz des Nebenverbraucher-
anschlusses entfernen.
4. Das Zubehör ausschalten.
5. Den Zubehörstecker in den Nebenver- braucheranschluss stecken. 6. Den Schlüssel auf “ON” drehen und
den Motor starten. (Siehe Seite 5-1.)
7. Das Zubehör einschalten.

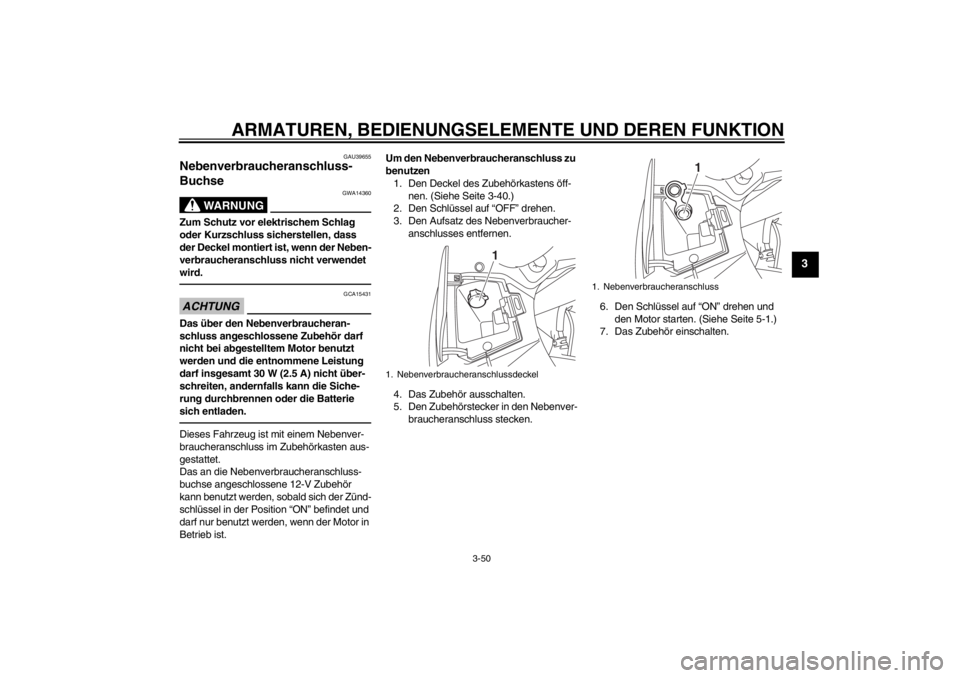

1. Nebenverbraucheranschlussdeckel
1
1. Nebenverbraucheranschluss
1
U1MDG0G0.book Page 50 Monday, February 18, 2013 11:15 AM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15597
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff Kraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.
Kraftstofftank-Belüftungsschlauch/Überlaufschlauch auf Risse und Schäden prü-
fen und Schlauchanschluss kontrollieren. 3-33, 3-35
Motoröl Motorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren. 6-13
Achsantriebsöl Fahrzeug auf Öllecks kontrollieren. 6-15
Kühlflüssigkeit Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren. 6-17
U1MDG0G0.book Page 1 Monday, February 18, 2013 11:15 AM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
Vorderradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydr
auliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 6-23, 6-24
Hinterradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydr
auliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 6-23, 6-24
YCC-S-Kupplung Funktion prüfen.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig-
keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 6-22, 6-24
Gasdrehgriff Sicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen. 6-19, 6-26
Steuerungs-Seilzüge Sicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.
6-26
Räder und Reifen Auf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.
6-19, 6-22
PRÜFPUNKT KONTROLLEN SEITE
U1MDG0G0.book Page 2 Monday, February 18, 2013 11:15 AM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
Brems- und Schaltpedale Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren. 6-27
Handbremshebel Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte des Hebels schmieren.
6-27
Hauptständer, Seitenständer Sicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkte schmieren. 6-27
Fahrgestellhalterungen Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen. —
Instrumente, Lichter, Signale
und Schalter Funktion prüfen.
Korrigieren, falls nötig.
—
Seitenständerschalter Funktion des Zündunterbrechungs- und Anlass
sperrschaltersystems kontrollie-
ren.
Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen. 3-47
PRÜFPUNKT KONTROLLEN SEITE
U1MDG0G0.book Page 3 Monday, February 18, 2013 11:15 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU47150
HINWEISZur Ausstattung dieses Modell gehören:●
ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
messer-Einheit den Fehlercode 30 an,
dies ist jedoch keine Fehlfunktion. Den
Schlüssel auf “OFF” und danach auf
“ON” drehen, um den Fehlercode zu
löschen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Drücken des Starterschalters angelas-
sen wird.
●
ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im Leer-
lauf laufen gelassen wird. In diesem
Fall zeigt die Multifunktionsmesser-
Einheit den Fehlercode 70 an, dies ist
jedoch keine Fehlfunktion. Den Star-
terschalter drücken, um den Fehler-
code zu löschen und den Motor neu zu
starten.
GAU55471
Motor anlassen
WARNUNG
GWA16410
Betätigen Sie, während das Zünd-
schloss auf “ON” steht und ein Gang
eingelegt ist, immer die Vorder- oder
Hinterradbremse. Das Fahrzeug könnte
sich sonst beim Motorstart plötzlich in
Bewegung setzen, was zu Kontrollver-
lust und einem Unfall führen kann.Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:●
Die Vorder- oder Hinterradbremse
wird betätigt, während das Getriebe im
Leerlauf ist und der Seitenständer
nach oben oder unten geklappt ist.
●
Die Vorder- oder Hinterradbremse
wird betätigt, während das Getriebe im
Gang ist und der Seitenständer nach
oben geklappt ist.
Weitere Informationen siehe Seite
3-48.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motorstart-
/stoppschalter auf “ ” gestellt ist.
U1MDG0G0.book Page 1 Monday, February 18, 2013 11:15 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.●
Ölstand-Warnleuchte
●
Motorstörungs-Warnleuchte
●
Kontroll-/Warnleuchte des Trakti-
onskontrollsystems
●
Tempomat-Kontrollleuchten
●
Warnleuchte des elektronisch
einstellbaren Federungssystems
●
Kontrollleuchte zum Herunter-
schalten
●
Warnleuchte des YCC-S-Sys-
tems
●
Stopp-Modus-Kontrollleuchte
●
Anzeigeleuchte des Wegfahr-
sperren-Systems
HINWEISWenn bei aktiviertem Stopp-Modus der
Schlüssel auf “OFF” gedreht wird, bleibt der
Stopp-Modus aktiviert und die Kontroll-
leuchte erlischt nicht.ACHTUNG
GCA11833
Leuchtet eine Warn- oder Anzeigeleuch-
te nicht auf, wenn der Schlüssel in die
Stellung “ON” gedreht wird, oder er-
lischt eine Warn- oder Anzeigeleuchte nicht, siehe Seite 3-4 für die Stromkreis-
prüfung der entsprechenden Warn- und
Anzeigeleuchte.
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn der Zündschlüssel auf “ON”
gestellt wird, und dann erlöschen, so-
bald eine Geschwindigkeit von 10
km/h (6 mi/h) oder mehr erreicht ist.
ACHTUNG
GCA17681
Wenn die ABS-Warnleuchte nicht wie
oben beschrieben aufleuchtet und dann
erlischt, siehe Seite 3-4 für die Strom-
kreisprüfung der Warnleuchte.2. Das Getriebe in die Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Zum Starten des Motors auf die “ ”- Seite des Motorstart-/stoppschalters
drücken und gleichzeitig die Vorder-
oder Hinterradbremse betätigen.
Falls der Motor nicht sofort anspringt,
den Motorstart-/stoppschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder
Anlassversuch sollte so kurz wie mög- lich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
ACHTUNG
GCA11042
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
U1MDG0G0.book Page 2 Monday, February 18, 2013 11:15 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU55481
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.Die Gänge können entweder mit dem Fuß-
schalthebel oder dem Handschalthebel ein-
gelegt werden. Nähere Angaben zur Funk-
tionsweise des YCC-S-Systems siehe Seite
3-27, nähere Angaben zur Betätigung des
Fußschalthebels siehe Seite 3-28 und nä-
here Angaben zur Betätigung des Hand-
schalthebels siehe Seite 3-29.

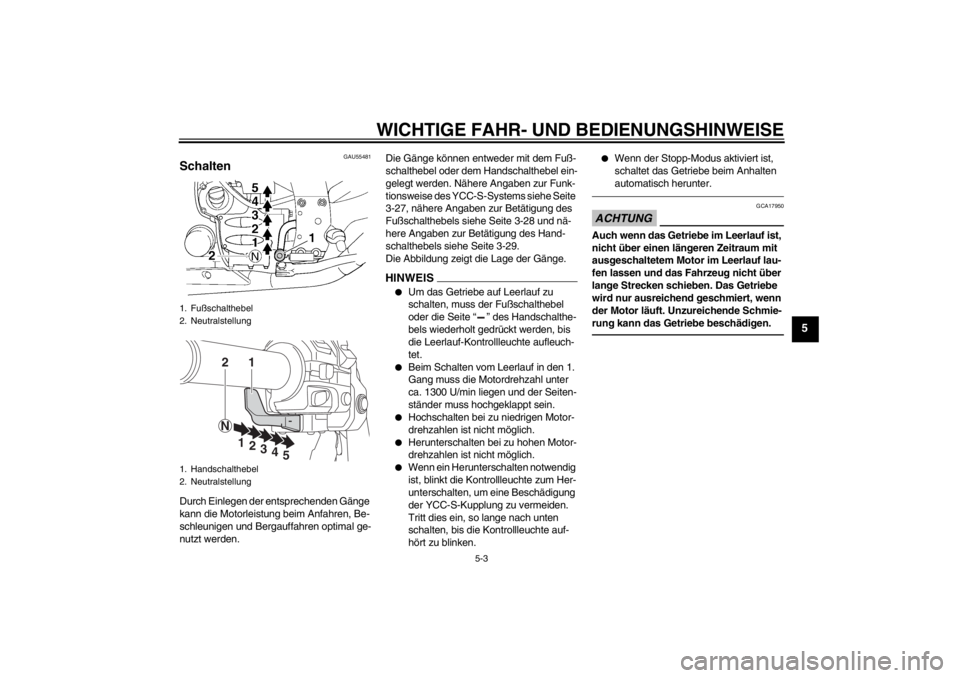

Die Abbildung zeigt die Lage der Gänge.
HINWEIS●
Um das Getriebe auf Leerlauf zu
schalten, muss der Fußschalthebel
oder die Seite “ ” des Handschalthe-
bels wiederholt gedrückt werden, bis
die Leerlauf-Kontrollleuchte aufleuch-
tet.
●
Beim Schalten vom Leerlauf in den 1.
Gang muss die Motordrehzahl unter
ca. 1300 U/min liegen und der Seiten-
ständer muss hochgeklappt sein.
●
Hochschalten bei zu niedrigen Motor-
drehzahlen ist nicht möglich.
●
Herunterschalten bei zu hohen Motor-
drehzahlen ist nicht möglich.
●
Wenn ein Herunterschalten notwendig
ist, blinkt die Kontrollleuchte zum Her-
unterschalten, um eine Beschädigung
der YCC-S-Kupplung zu vermeiden.
Tritt dies ein, so lange nach unten
schalten, bis die Kontrollleuchte auf-
hört zu blinken.
●
Wenn der Stopp-Modus aktiviert ist,
schaltet das Getriebe beim Anhalten
automatisch herunter.
ACHTUNG
GCA17950
Auch wenn das Getriebe im Leerlauf ist,
nicht über einen längeren Zeitraum mit
ausgeschaltetem Motor im Leerlauf lau-
fen lassen und das Fahrzeug nicht über
lange Strecken schieben. Das Getriebe
wird nur ausreichend geschmiert, wenn
der Motor läuft. Unzureichende Schmie-
rung kann das Getriebe beschädigen.
1. Fußschalthebel
2. Neutralstellung
1. Handschalthebel
2. Neutralstellung
1
2N
1
2345
U1MDG0G0.book Page 3 Monday, February 18, 2013 11:15 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU16810
Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:●
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
●
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
●
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17123
0–1000 km (0–600 mi)
Dauerdrehzahlen über 4500 U/min vermei-
den. ACHTUNG: Nach 1000 km (600 mi)
müssen das Motoröl und das Achsge-
triebeöl sowie die Ölfilterpatrone bzw.
der Filtereinsatz gewechselt werden.

[GCA10332]
1000–1600 km (600–1000 mi)
Dauerdrehzahlen über 5400 U/min vermei-
den. Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10310
●
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
●
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
U1MDG0G0.book Page 4 Monday, February 18, 2013 11:15 AM
