ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-42
3
4. Den Schnellverschluss montieren.
Zum Schließen einer Verkleidungs-Ven-
tilationsöffnung 1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs-Ven- tilationsöffnung nach vorne schieben,
um die Zungen aus den oberen Auf-
nahmen zu ziehen, und dann die Ab-
deckung abziehen.
3. Die Zungen in die unteren Aufnahmen einsetzen und dann die Abdeckung
nach hinten schieben. 4. Den Schnellverschluss montieren.
HINWEISVor dem Fahren sicherstellen, dass die Ab-
deckungen der Verkleidungs-Ventilations-
öffnungen richtig montiert sind.
GAU39671
Rückspiegel Die Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14371
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-
chen Position sind.

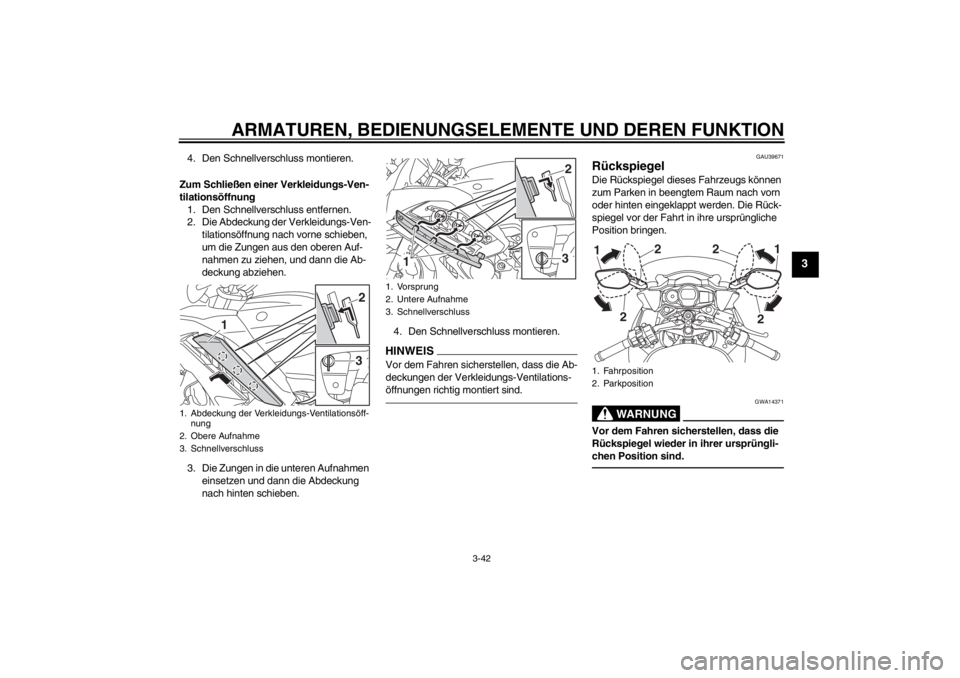

1. Abdeckung der Verkleidungs-Ventilationsöff-
nung
2. Obere Aufnahme
3. Schnellverschluss
3
1
2
1. Vorsprung
2. Untere Aufnahme
3. Schnellverschluss
1
32
1. Fahrposition
2. Parkposition
2
2
1
2 2
1
U1MDG0G0.book Page 42 Monday, February 18, 2013 11:15 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-43
3
GAU55423
Einstellung der Vorder- und Hin-
terradfederung Dieses Modell ist mit einem elektronisch
einstellbaren Federungssystem ausgestat-
tet. Die Vorspannung des Stoßdämpfers
und die Dämpfungskräfte sowohl der Teles-
kopgabel als auch des Hinterrad-Stoß-
dämpfers sind einstellbar.
WARNUNG
GWA12422
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt vorgenom-
men, kann dies den Fahrer ablenken und
die Unfallgefahr erhöhen.Vorspannung
Bei Fahrten mit Gepäck oder mit einem Bei-
fahrer, verwenden Sie die Vorspannungs-
Einstellfunktion, um das Federungssystem
an die Zuladung anzupassen. Es gibt 4 Vor-
spannungs-Einstellungen.HINWEIS●
Die Vorspannungs-Einstellfunktion er-
scheint nur, wenn der Motor läuft.
●
Durch Änderung der Vorspannungs-
Einstellung werden auch die Dämp-
fungskräfte der Vorder- und Hinterrad-
federung entsprechend eingestellt.
Siehe “Dämpfungskraft” auf Seite 3-45
für weitere Informationen.
●
Betrieb bei niedrigen Temperaturen: Während die Vorspannungs-Ein-
stellfunktion verwendet wird, darf
das Fahrzeug nicht belastet sein.
Wenn die Vorspannungs-Einstell-
funktion bei Umgebungstemperatu-
ren nahe oder unter 0 °C (32 °F)
verwendet wird, kann, um den Mo-
tor der Vorspannungs-Einstellfunkti-
on zu schützen, die Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems aufleuchten.
Die Federung arbeitet weiterhin nor- mal, nur die Vorspannungs-Einstell-
funktion kann nicht verwendet wer-
den.
Zum Zurückstellen der Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems etwa 6 Minuten
warten und dann den Schlüssel auf
“OFF” drehen oder sofort den
Schlüssel auf “OFF” drehen und
dann 6 Minuten warten. Wenn die Warnleuchte des elektro-
nisch einstellbaren Federungssys-
tems nicht erlischt, lassen Sie das
Federungssystem von einer
Yamaha-Fachwerkstatt überprüfen.
Vorspannung einstellen1. Den Schlüssel auf “ON” drehen, den Motor starten und das Getriebe auf
Leerlauf schalten.
2. Den Menüschalter “MENU” drücken, um die Funktionsanzeige auf die Vor-
spannungs-Einstellfunktion umzu-

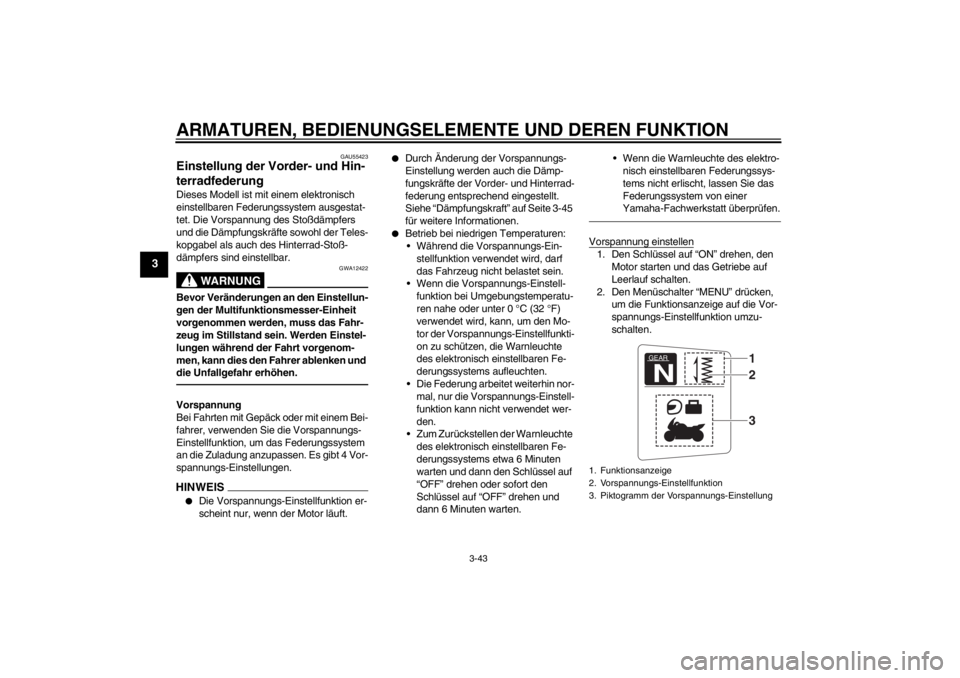

schalten.1. Funktionsanzeige
2. Vorspannungs-Einstellfunktion
3. Piktogramm der Vorspannungs-Einstellung
GEARN
132
U1MDG0G0.book Page 43 Monday, February 18, 2013 11:15 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-44
3
3. Mit dem Wahlschalter das gewünschte Piktogramm der Vorspannungs-Ein-
stellung wählen.
Aus den folgenden 4 Piktogrammen
die zu Ihrer Zuladung passende Ein-
stellung wählen. Während die Vorspannung eingestellt
wird, erscheint in der Informationsan-
zeige eine Gruppe sich im Kreis bewe-
gender Punkte. Sobald das gewählte
Piktogramm wieder erscheint, ist die
Einstellung der Vorspannung abge-
schlossen.Während die Vorspannung eingestellt wird,
kann sich die Informationsanzeige wie folgt
ändern.
●
Wenn der Schlüssel auf “OFF” gedreht
oder der Motor während der Einstel-
lung der Vorspannung ausgeschaltet
wird, blinkt das folgende Piktogramm
der Vorspannungs-Einstellung, um Sie
zu warnen, dass die aktuelle Vorspan-
nungs-Einstellung nicht mit dem Pikto-
gramm übereinstimmt. Tritt dies ein,
muss die Vorspannung erneut einge-
stellt werden.

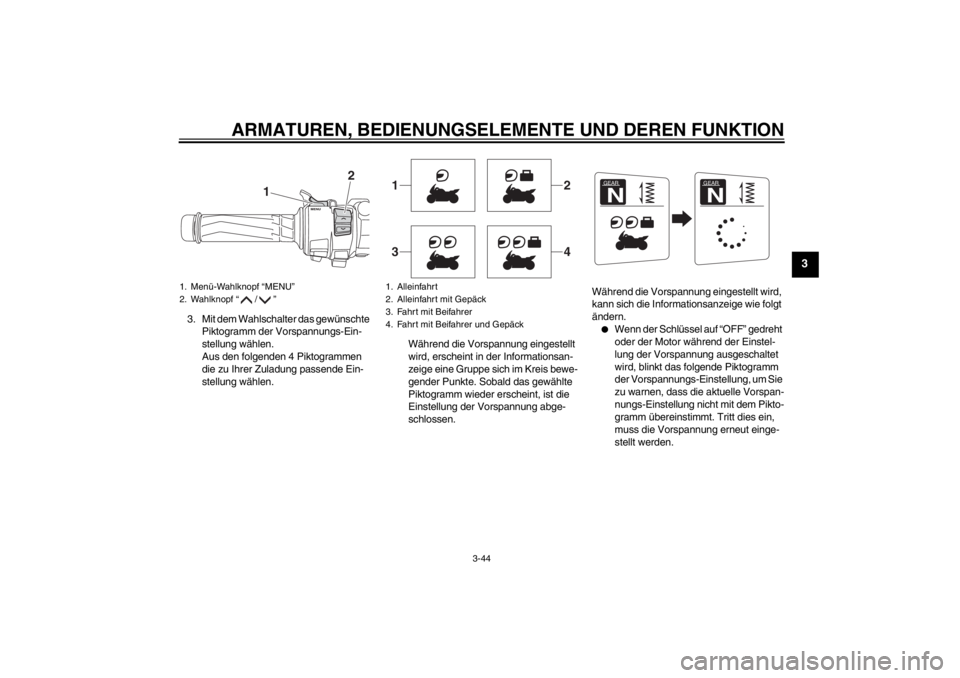

1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
1
2
1. Alleinfahrt
2. Alleinfahrt mit Gepäck
3. Fahrt mit Beifahrer
4. Fahrt mit Beifahrer und Gepäck1
2
3
4
GEARN
GEARN
U1MDG0G0.book Page 44 Monday, February 18, 2013 11:15 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-45
3
●

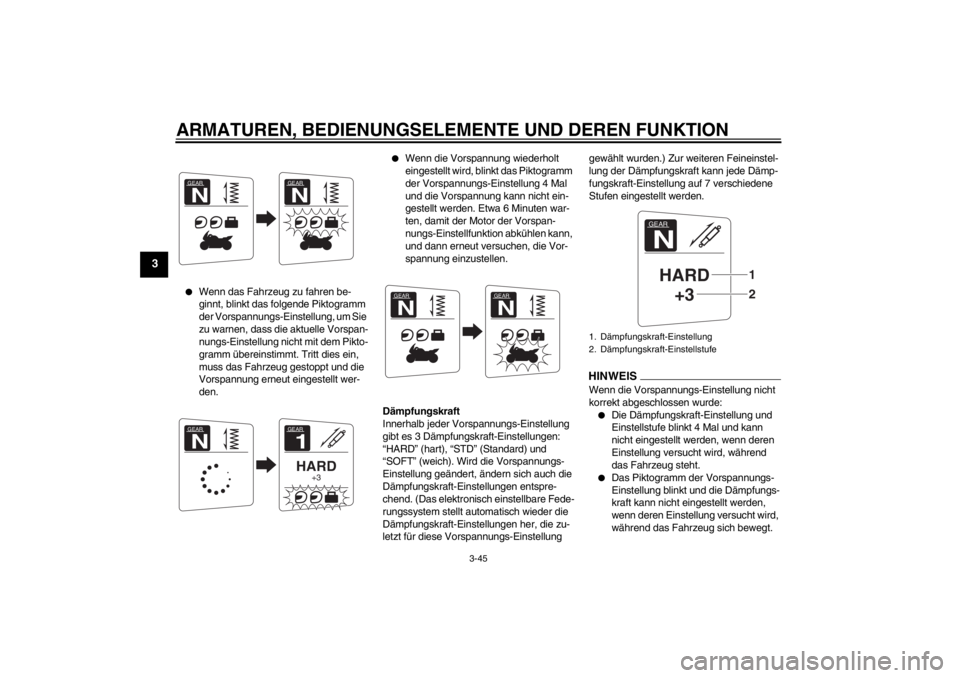

Wenn das Fahrzeug zu fahren be-
ginnt, blinkt das folgende Piktogramm
der Vorspannungs-Einstellung, um Sie
zu warnen, dass die aktuelle Vorspan-
nungs-Einstellung nicht mit dem Pikto-
gramm übereinstimmt. Tritt dies ein,
muss das Fahrzeug gestoppt und die
Vorspannung erneut eingestellt wer-
den.
●
Wenn die Vorspannung wiederholt
eingestellt wird, blinkt das Piktogramm
der Vorspannungs-Einstellung 4 Mal
und die Vorspannung kann nicht ein-
gestellt werden. Etwa 6 Minuten war-
ten, damit der Motor der Vorspan-
nungs-Einstellfunktion abkühlen kann,
und dann erneut versuchen, die Vor-
spannung einzustellen.
Dämpfungskraft
Innerhalb jeder Vorspannungs-Einstellung
gibt es 3 Dämpfungskraft-Einstellungen:
“HARD” (hart), “STD” (Standard) und
“SOFT” (weich). Wird die Vorspannungs-
Einstellung geändert, ändern sich auch die
Dämpfungskraft-Einstellungen entspre-
chend. (Das elektronisch einstellbare Fede-
rungssystem stellt automatisch wieder die
Dämpfungskraft-Einstellungen her, die zu-
letzt für diese Vorspannungs-Einstellung gewählt wurden.) Zur weiteren Feineinstel-
lung der Dämpfungskraft kann jede Dämp-
fungskraft-Einstellung auf 7 verschiedene
Stufen eingestellt werden.
HINWEISWenn die Vorspannungs-Einstellung nicht
korrekt abgeschlossen wurde:●
Die Dämpfungskraft-Einstellung und
Einstellstufe blinkt 4 Mal und kann
nicht eingestellt werden, wenn deren
Einstellung versucht wird, während
das Fahrzeug steht.
●
Das Piktogramm der Vorspannungs-
Einstellung blinkt und die Dämpfungs-
kraft kann nicht eingestellt werden,
wenn deren Einstellung versucht wird,
während das Fahrzeug sich bewegt.
GEARN
GEARNGEAR1HARD
+3
GEARN
GEARN
GEARN
1. Dämpfungskraft-Einstellung
2. Dämpfungskraft-Einstellstufe
GEARNHARD
+3
21
U1MDG0G0.book Page 45 Monday, February 18, 2013 11:15 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-46
3
Sicherstellen, dass die Vorspannung kor-
rekt eingestellt wurde, bevor die Dämp-
fungskraft eingestellt wird.Dämpfungskraft und Dämpfungskraft-Ein-stellstufe einstellen1. Den Schlüssel auf “ON” drehen.
2. Den Menüschalter “MENU” drücken, um die Funktionsanzeige auf die
Dämpfer-Einstellfunktion umzuschal-
ten.
3. Mit dem Wahlschalter “HARD”, “STD” oder “SOFT” wählen. 4. Den Menü-Wahlknopf “MENU” drü-
cken.
5. Mit dem Wahlschalter die gewünschte
Stufe der Dämpfungskraft-Einstellung
wählen.
HINWEISDie Dämpfungskraft-Einstellung kann auf
7 Stufen eingestellt werden (+3, +2, +1, 0,
–1, –2 und –3). “+3” ist die härteste Stufe
und “–3” ist die weichste Stufe.6. Den Menü-Wahlknopf “MENU” drü-cken.
Wenn sich das Fahrzeug bewegt, während
die Dämpfungskraft eingestellt wird, wech-
selt die Informationsanzeige in den Anzei-
gemodus.

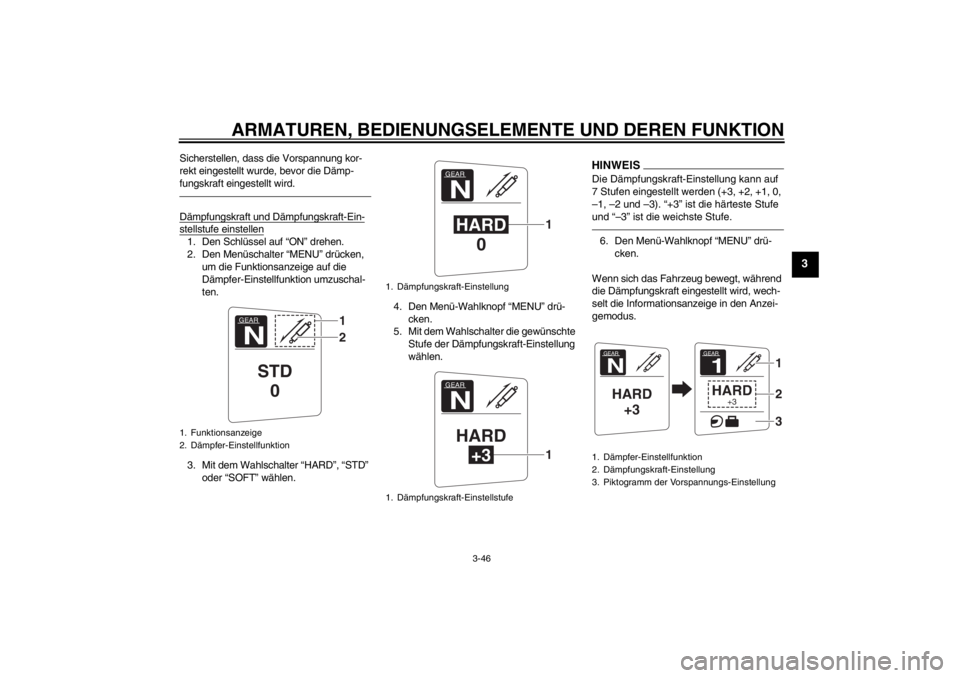

1. Funktionsanzeige
2. Dämpfer-Einstellfunktion
GEARN
STD 0
12
1. Dämpfungskraft-Einstellung
1. Dämpfungskraft-Einstellstufe
GEARNHARD 0
1
GEARNHARD
+3
1
1. Dämpfer-Einstellfunktion
2. Dämpfungskraft-Einstellung
3. Piktogramm der Vorspannungs-EinstellungGEARNHARD+3
GEAR1HARD
+3
123
U1MDG0G0.book Page 46 Monday, February 18, 2013 11:15 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-47
3
WARNUNG
GWA16420
Das Federbein enthält Stickstoff unter
hohem Druck. Lesen Sie die folgenden
Informationen aufmerksam durch, bevor
Sie mit dem Federbein hantieren.●
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
●
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
●
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
●
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU55590
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS●
Der Seitenständerschalter ist ein Be-
standteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems, der
die Zündung in bestimmten Situatio-
nen unterbricht. (Im folgenden Ab-
schnitt wird das Zündungsunterbre-
chungs- und Anlasssperrschalter-
System erklärt.)
●
Der Seitenständerschalter ist eben-
falls Teil des YCC-S-Systems. Wenn
der Seitenständer heruntergeklappt
ist, kann kein Gang eingelegt werden.WARNUNG
GWA10241
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem
System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
U1MDG0G0.book Page 47 Monday, February 18, 2013 11:15 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-48
3
GAU55361
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke:●
Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
●
Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
●
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U1MDG0G0.book Page 48 Monday, February 18, 2013 11:15 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-49
3
Bei ausgeschaltetem Motor:
1. Das Fahrzeug auf den Hauptständer stellen.
2. Seitenständer herunterklappen.
3. Sicherstellen, dass der Motorstart-/stoppschalter auf “ ”
gestellt ist.
4. Den Schlüssel auf “ON” drehen.
5. Das Getriebe in die Leerlaufstellung schalten.
6. Die Vorder- und Hinterradbremse betätigt halten.
7. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
8. Seitenständer hochklappen.
9. Gang einlegen.
10. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
11. Seitenständer hochklappen.
12. Die Bremse freigeben.
13. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter, ein Bremslichtschalter oder
das YCC-S-System arbeiten möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Ein Bremslichtschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA
NEIN JA NEIN JA NEIN
HINWEISDie Kontroll-/Warnleuchte des
Traktionskontrollsystems “TCS” kann
aufleuchten; dies ist jedoch keine Fehlfunktion.
WARNUNG

Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
U1MDG0G0.book Page 49 Monday, February 18, 2013 11:15 AM
