2013 YAMAHA FJR1300AS Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
GAU22500

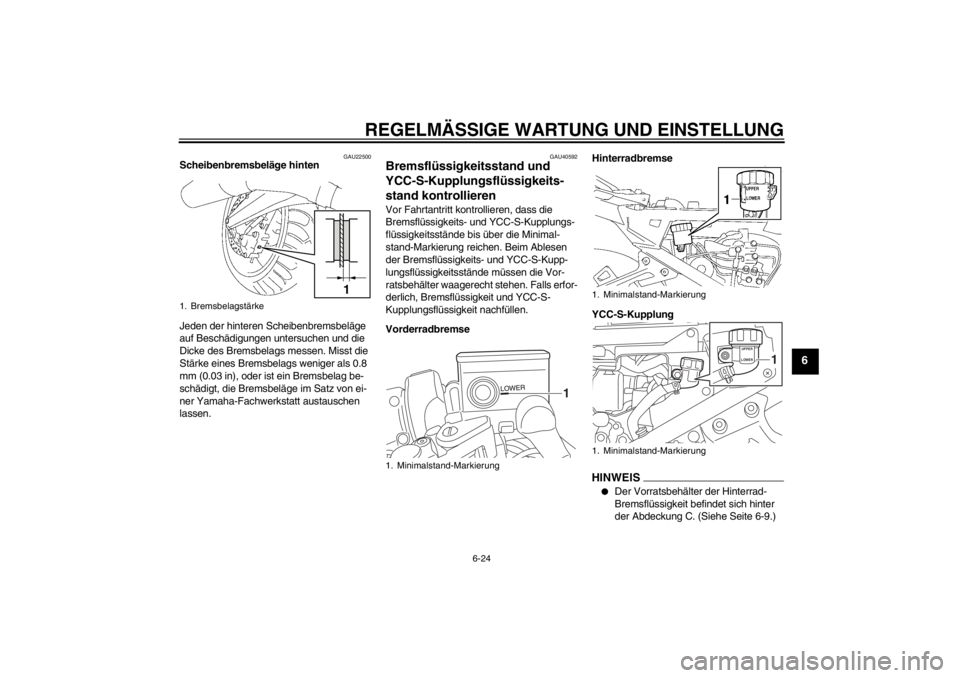

Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 0.8
mm (0.03 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
GAU40592
Bremsflüssigkeitsstand und
YCC-S-Kupplungsflüssigkeits-
stand kontrollieren Vor Fahrtantritt kontrollieren, dass die
Bremsflüssigkeits- und YCC-S-Kupplungs-
flüssigkeitsstände bis über die Minimal-
stand-Markierung reichen. Beim Ablesen
der Bremsflüssigkeits- und YCC-S-Kupp-
lungsflüssigkeitsstände müssen die Vor-
ratsbehälter waagerecht stehen. Falls erfor-
derlich, Bremsflüssigkeit und YCC-S-
Kupplungsflüssigkeit nachfüllen.
VorderradbremseHinterradbremse
YCC-S-Kupplung
HINWEIS●
Der Vorratsbehälter der Hinterrad-
Bremsflüssigkeit befindet sich hinter
der Abdeckung C. (Siehe Seite 6-9.)
1. Bremsbelagstärke
1
1. Minimalstand-Markierung
1
1. Minimalstand-Markierung
1. Minimalstand-Markierung
UPPER
LOWER
1
U1MDG0G0.book Page 24 Monday, February 18, 2013 11:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
●
Der Vorratsbehälter der YCC-S-Kupp-
lungsflüssigkeit befindet sich hinter der
Abdeckung B. (Siehe Seite 6-9.)WARNUNG
GWA16020
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung oder der
YCC-S-Kupplungsfunktion führen. Fol-
gende Vorsichtsmaßregeln beachten:●
Bei Bremsflüssigkeits- oder YCC-S-
Kupplungsflüssigkeitsmangel kann
Luft in die Bremsanlage oder in das
YCC-S-Kupplungssystem eindrin-
gen und die Bremsleistung verrin-
gern bzw. die YCC-S-Kupplungs-
funktion beeinträchtigen.
●
Die Einfüllschraubverschlüsse vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.
●
Nur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen
zersetzen und dadurch Lecks ver-
ursachen.
●
Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Wird eine andere
Bremsflüssigkeit als DOT 4 nachge-
füllt, kann es zu schädlichen chemi-
schen Reaktionen kommen.
●
Achten Sie sorgfältig darauf, dass
beim Auffüllen des Bremsflüssig-
keits- oder des YCC-S-Kupplungs-
flüssigkeits-Vorratsbehälters kein
Wasser oder Staub eindringt. Was-
ser wird den Siedepunkt der Flüs-
sigkeit bedeutend herabsetzen und
könnte Dampfblasenbildung zur
Folge haben, und Verschmutzun-
gen könnten die Ventile des ABS-
Hydrauliksystems verstopfen.
ACHTUNG
GCA17640
Bremsflüssigkeit kann lackierte Oberflä-
chen und Kunststoffteile beschädigen.
Deshalb vorsichtig handhaben und ver-
schüttete Flüssigkeit sofort abwischen.Die Membranen der Bremsflüssigkeits- und
YCC-S-Kupplungsflüssigkeits-Vorratsbe-
hälter werden durch Unterdruck aus der
Form geraten, wenn der Flüssigkeitsstand zu weit absinkt. Die Membranen müssen
vor dem Wiedereinbau in ihre ursprüngliche
Form gebracht werden.
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Ein
niedriger YCC-S-Kupplungsflüssigkeits-
stand könnte darauf hinweisen, dass ein
Leck im YCC-S-Kupplungssystem vorhan-
den ist; daher auf jeden Fall das YCC-S-
Kupplungssystem auf Lecks überprüfen.
Bei plötzlichem Absinken des Bremsflüssig-
keits- oder YCC-S-Kupplungsflüssigkeits-
standes die Bremsanlage oder YCC-S-
Kupplung vor dem nächsten Fahrtantritt von
einer Yamaha-Fachwerkstatt überprüfen
lassen.
Vorgeschriebene Bremsflüssigkeit
und YCC-S-Kupplungsflüssigkeit:
Bremsflüssigkeit DOT 4
U1MDG0G0.book Page 25 Monday, February 18, 2013 11:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
GAU40602
Wechseln der Bremsflüssigkeit
und YCC-S-Kupplungsflüssig-
keit Die Brems- und YCC-S-Kupplungsflüssig-
keit sollte in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle oder
gemäß dem HINWEIS nach der Wartungs-
und Schmiertabelle von einer Yamaha-
Fachwerkstatt gewechselt werden. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder, YCC-S-Kupplungsgeberzy-
linder und der Bremssättel, sowie die
Brems- und YCC-S-Kupplungsschläuche in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.●
Öldichtungen: Alle zwei Jahre erneu-
ern.
●
Brems- und YCC-S-Kupplungsschläu-
che: Alle vier Jahre erneuern.
GAU23095
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]GAU23114
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzug-
schmiermittel oder Motoröl
U1MDG0G0.book Page 26 Monday, February 18, 2013 11:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
GAU44273

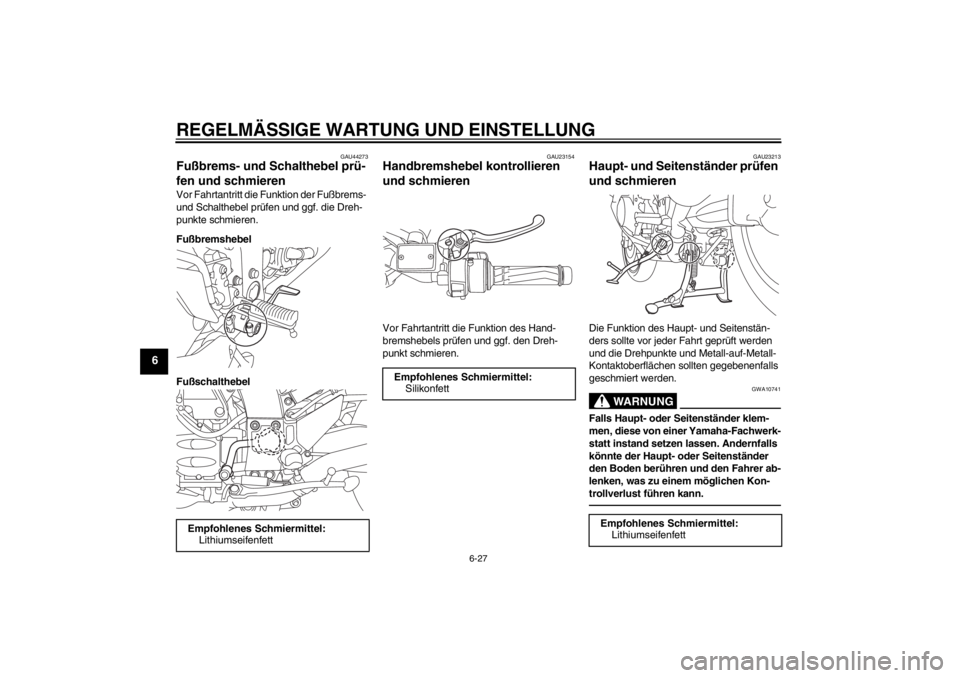

Fußbrems- und Schalthebel prü-
fen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fußbremshebel
Fußschalthebel
GAU23154
Handbremshebel kontrollieren
und schmieren Vor Fahrtantritt die Funktion des Hand-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
GAU23213
Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen. Andernfalls
könnte der Haupt- oder Seitenständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-
trollverlust führen kann.
Empfohlenes Schmiermittel:Lithiumseifenfett
Empfohlenes Schmiermittel:Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U1MDG0G0.book Page 27 Monday, February 18, 2013 11:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
GAU23251

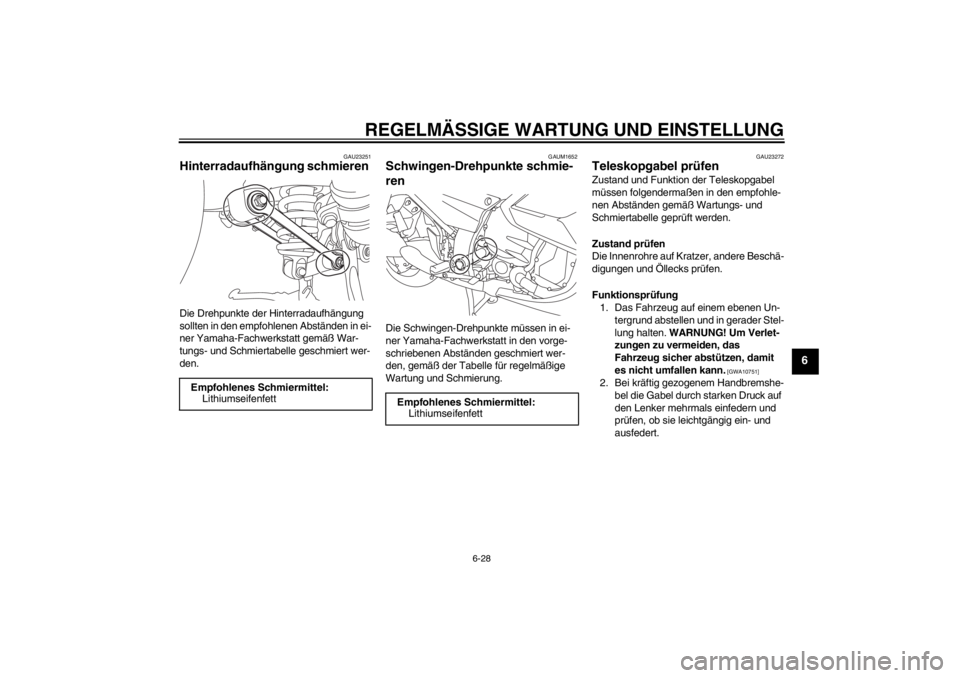

Hinterradaufhängung schmieren Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen in ei-
ner Yamaha-Fachwerkstatt gemäß War-
tungs- und Schmiertabelle geschmiert wer-
den.
GAUM1652
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23272

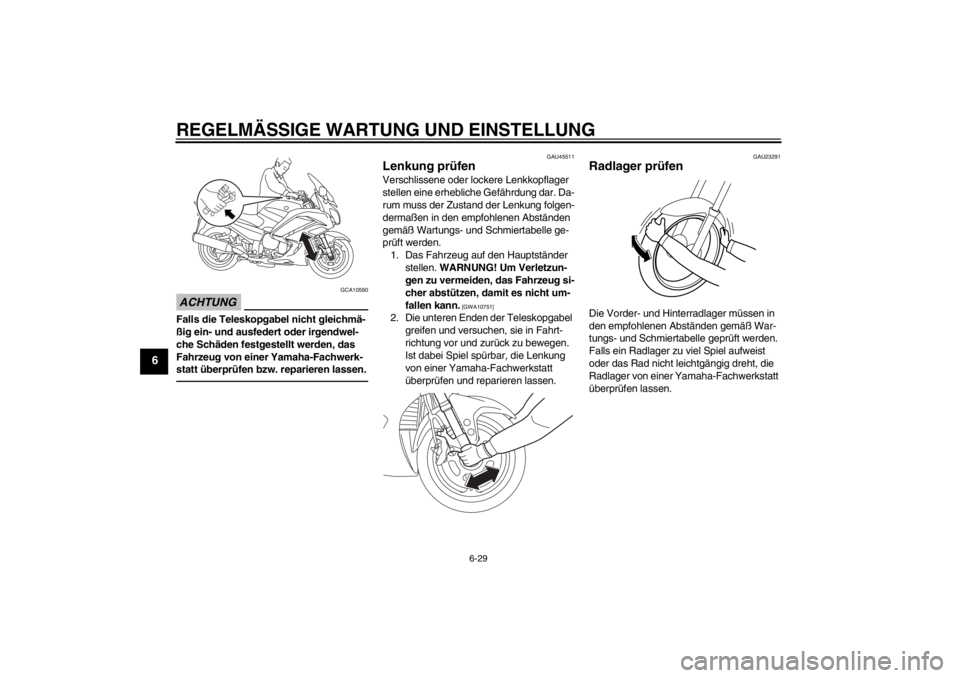

Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
U1MDG0G0.book Page 28 Monday, February 18, 2013 11:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U1MDG0G0.book Page 29 Monday, February 18, 2013 11:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAU39525

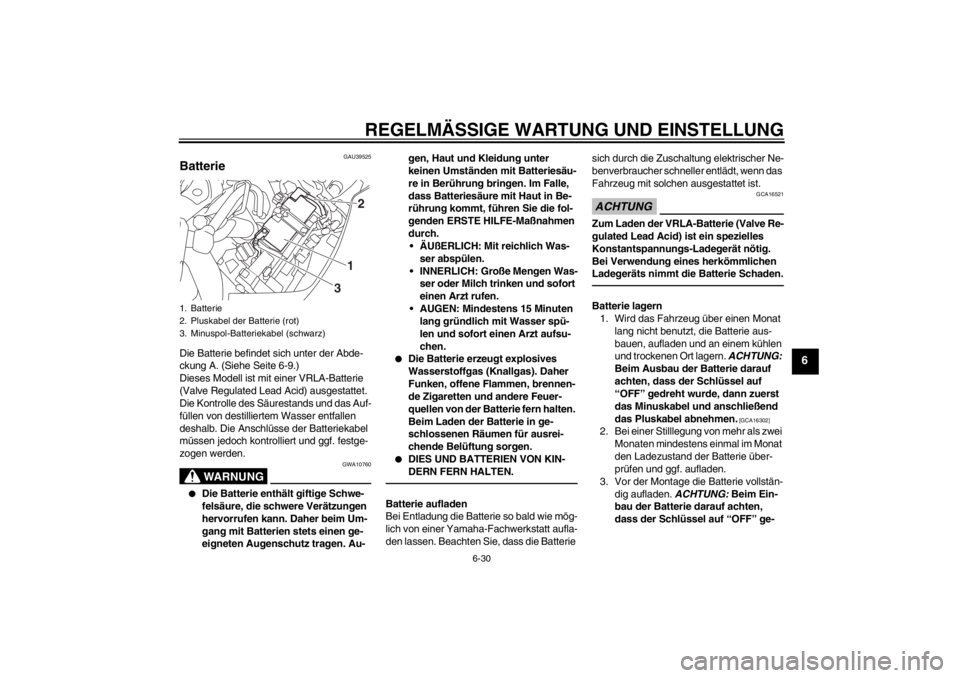

Batterie Die Batterie befindet sich unter der Abde-
ckung A. (Siehe Seite 6-9.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760
●
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was- ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
●
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
●
DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16521
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schlüssel auf “OFF” ge-
1. Batterie
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel (schwarz)
1 2
3
U1MDG0G0.book Page 30 Monday, February 18, 2013 11:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
dreht wurde, dann zuerst das Plus-
kabel und anschließend das Minus-
kabel anschließen.
[GCA16840]
4. Nach der Montage sicherstellen, dass die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU54512

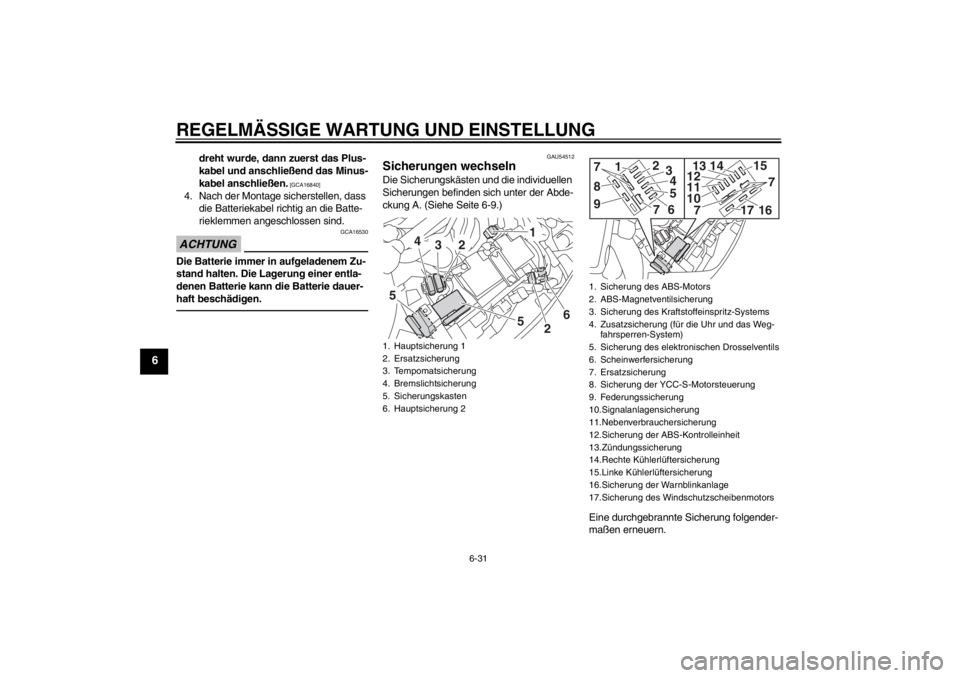

Sicherungen wechseln Die Sicherungskästen und die individuellen
Sicherungen befinden sich unter der Abde-
ckung A. (Siehe Seite 6-9.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.1. Hauptsicherung 1
2. Ersatzsicherung
3. Tempomatsicherung
4. Bremslichtsicherung
5. Sicherungskasten
6. Hauptsicherung 2
5
1
3
4
2
5 26
1. Sicherung des ABS-Motors
2. ABS-Magnetventilsicherung
3. Sicherung des Kraftstoffeinspritz-Systems
4. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
5. Sicherung des elektronischen Drosselventils
6. Scheinwerfersicherung
7. Ersatzsicherung
8. Sicherung der YCC-S-Motorsteuerung
9. Federungssicherung
10.Signalanlagensicherung
11.Nebenverbrauchersicherung
12.Sicherung der ABS-Kontrolleinheit
13.Zündungssicherung
14.Rechte Kühlerlüftersicherung
15.Linke Kühlerlüftersicherung
16.Sicherung der Warnblinkanlage
17.Sicherung des Windschutzscheibenmotors
15
7
11
101213
14
7
17
16
8
1
9
2
3456
7
7
U1MDG0G0.book Page 31 Monday, February 18, 2013 11:15 AM
