2013 YAMAHA FJR1300A ESP

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6
Freno trasero
EmbragueNOTAEl depósito de líquido del freno trasero se
encuentra detrás del panel C. (Véase la pá-
gina 6-9).
ADVERTENCIA
SWA16030
Un mantenimiento inadecuado puede
mermar la capacidad de frenada o afec-
tar al funcionamiento del embrague. Ob-
serve las precauciones siguientes:●
Si el líquido de frenos o embrague
es insuficiente, puede penetrar aire
en el sistema y reducirse la capaci-
dad de frenada o la funcionalidad
del embrague.
●
Limpie los tapones de llenado antes
de extraerlos. Utilice únicamente lí-
quido de frenos DOT 4 procedente
de un recipiente precintado.
●
Utilice únicamente el líquido de fre-
nos especificado; de lo contrario
pueden deteriorarse las juntas de
goma y producirse fugas.
●
Añada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.
●
Evite que penetre agua o polvo en
el depósito del líquido de freno o
embrague cuando añada líquido. Elagua disminuye significativamente
el punto de ebullición del líquido y
puede provocar una obstrucción
por vapor, mientras que la suciedad
puede atascar las válvulas de la
unidad hidráulica del sistema ABS.
ATENCIÓN
SCA17640
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente el
líquido que se haya derramado.El diafragma del depósito de líquido de fre-
no o embrague se deformará por la presión
negativa si el nivel de líquido disminuye de-
masiado. Asegúrese de devolver al diafrag-
ma su forma original antes de colocarlo en
el depósito del líquido de freno o embrague.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indicati-
vo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe compro-
bar si las pastillas de freno están desgasta-
das o si hay una fuga en el sistema de
frenos. Un nivel bajo del líquido del embra-
gue puede ser indicativo de una fuga en el
sistema de embrague; por tanto, debe com-

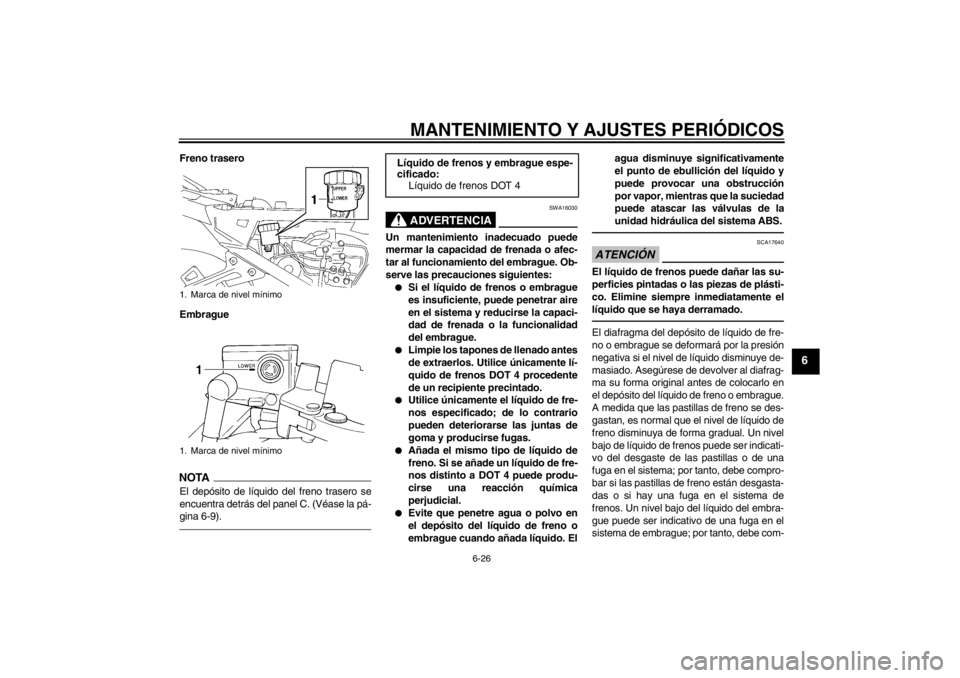

1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido de frenos y embrague espe-
cificado:
Líquido de frenos DOT 4
U1MCS0S0.book Page 26 Tuesday, July 17, 2012 8:47 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6
probar si hay alguna fuga en el sistema. Si
el nivel de líquido de frenos o embrague dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
SAU22752
Cambio de los líquidos de freno y
embrague Solicite a un concesionario Yamaha que
cambie los líquidos de freno y de embrague
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase o en la NOTA que sigue al cuadro de
mantenimiento periódico y engrase. Ade-
más, se deben cambiar las juntas de aceite
de las bombas y las pinzas de freno y em-
brague, así como los tubos de freno y em-
brague según los intervalos indicados a
continuación o siempre que estén dañados
o presenten fugas.●
Juntas de estanqueidad: cambiar
cada dos años.
●
Tubo de freno y tubo flexible del em-
brague: cambiar cada cuatro años.
SAU23095
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ¡ADVERTENCIA! Si
se daña el alojamiento exterior de los ca-
bles, es posible que se origine óxido en
el interior y que se causen interferencias
con el movimiento del cable. Cambie los
cables dañados lo antes posible para
evitar situaciones que no sean seguras.[SWA10711]Lubricante recomendado:Lubricante Yamaha para cadenas y
cables o aceite de motor
U1MCS0S0.book Page 27 Tuesday, July 17, 2012 8:47 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6
SAU23114
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo el
cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
SAU44273
Comprobación y engrase de los
pedales de freno y cambio Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Pedal de freno
Pedal de cambio
Lubricante recomendado:Grasa de jabón de litio
U1MCS0S0.book Page 28 Tuesday, July 17, 2012 8:47 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6
SAU23251
Engrase de la suspensión trase-
ra Los puntos de pivote de la suspensión tra-
sera deben engrasarse en un concesiona-
rio Yamaha conforme a los intervalos
especificados en el cuadro de manteni-
miento periódico y engrase.
SAUM1652
Engrase de los pivotes del bas-
culante Los pivotes del basculante se deben engra-
sar en un concesionario Yamaha según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU23272
Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10751]
2. Mientras aplica el freno delantero, em- puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
U1MCS0S0.book Page 30 Tuesday, July 17, 2012 8:47 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
6
ATENCIÓN
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-
cesionario Yamaha.
SAU45511
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.1. Coloque el vehículo sobre el caballete central. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10751]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23291
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
U1MCS0S0.book Page 31 Tuesday, July 17, 2012 8:47 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
6
SAU39525
Batería La batería se encuentra debajo del panel A.
(Véase la página 6-9).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10760
●
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber grandes canti- dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran- te 15 minutos y acudir al médico
sin demora.
●
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
●
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16521
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.Almacenamiento de la batería1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positivo.
[SCA16302]
2. Si va a guardar la batería durante más de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16840]
1. Batería
2. Cable positivo de la batería (rojo)
3. Cable negativo de la batería (negro)
1 2
3
U1MCS0S0.book Page 32 Tuesday, July 17, 2012 8:47 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
6
2. Extraiga el fusible fundido e instaleuno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15131]
3. Gire la llave a la posición “ON” y active el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
Fusibles especificados:
Fusible principal 1:50.0 A
Fusible principal 2: 30.0 A
Fusible del faro: 25.0 A
Fusible de la luz de freno: 1.0 A
Fusible del sistema de intermiten-
cia:
10.0 A
Fusible de encendido: 20.0 A
Fusible del ventilador del radiador: 10.0 A × 2
Fusible de repuesto: 7.5 A
Fusible de la luz de aviso de peligro: 7.5 A
Fusible del sistema de inyección de
gasolina: 15.0 A
Fusible de la unidad de control del
sistema ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible del regulador de velocidad: 1.0 A
Fusible de la toma de corriente con-
tinua: 3.0 A
Fusible de parabrisas: 20.0 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A
U1MCS0S0.book Page 34 Tuesday, July 17, 2012 8:47 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-39
6
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1040
●
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
●
Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-
sione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede util izar agua del grifo en su lugar de forma provisional, siempre que la cambie po r el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U1MCS0S0.book Page 39 Tuesday, July 17, 2012 8:47 AM
