2013 YAMAHA FJR1300A ESP

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37833
Precaución relativa al color mate ATENCIÓN
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU54670
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo1. Cubra las salidas de silenciador con
bolsas de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas y los ejes de las ruedas. En-
juague siempre la suciedad y el des-
engrasador con agua. Limpieza
ATENCIÓN
SCA10772
●
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
●
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
U1MCS0S0.book Page 1 Tuesday, July 17, 2012 8:47 AM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
●
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
●
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
●
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.1. Lave la motocicleta con agua fría y undetergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Después de secar la motocicleta, apli- que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Limpieza del parabrisasNo utilice limpiadores alcalinos o muy áci-
dos, gasolina, líquido de frenos ni cualquier
otro disolvente. Limpie el parabrisas con un
paño o esponja humedecidos con un deter-
gente neutro y seguidamente enjuáguelo
con agua abundante. Como limpieza adi-
cional utilice Yamaha Windshield Cleaner u
otro limpiador de calidad. Algunos produc-
tos de limpieza para plásticos pueden dejar
rayas sobre el parabrisas. Antes de utilizar-
los haga una prueba en una zona que no
afecte a la visibilidad.
Después de la limpieza 1. Seque la motocicleta con una gamuza o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
U1MCS0S0.book Page 2 Tuesday, July 17, 2012 8:47 AM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total: 1325/1455 mm (52.2/57.3 in)
Altura del asiento: 805/825 mm (31.7/32.5 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo: 130 mm (5.12 in)
Radio de giro mínimo: 3100 mm (122.0 in)Peso:Peso en orden de marcha:289 kg (637 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros: 4 cilindros en línea
Cilindrada: 1298 cm³
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión: 10.80 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40 o
20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de
aceite:3.80 L (4.02 US qt, 3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite: 4.00 L (4.23 US qt, 3.52 Imp.qt)Caja del engranaje final:Tipo:Aceite de engranaje de cardán SAE 80 API
GL-5 originales Yamaha
Cantidad: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas): 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Cantidad de reserva de combustible: 5.5 L (1.45 US gal, 1.21 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:1MC1 00Bujía(s):Fabricante/modelo: NGK/CPR8EA-9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.563 (75/48)
Transmisión final: Eje
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1MCS0S0.book Page 1 Tuesday, July 17, 2012 8:47 AM

ESPECIFICACIONES
8-2
8
Relación de reducción secundaria:2.698 (35/37 x 21/27 x 33/9)
Tipo de transmisión: Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes: 1a:
2.529 (43/17)
2a: 1.773 (39/22)
3a: 1.348 (31/23)
4a:
1.077 (28/26)
5a: 0.929 (26/28)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero: 26.00 °
Base del ángulo de inclinación: 109 mm (4.3 in)Neumático delantero:Tipo:Sin cámara
Tamaño: 120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT023F F
Fabricante/modelo: METZELER/Roadtec Z8
Neumático trasero:Tipo:Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BT023R F
Fabricante/modelo: METZELER/Roadtec Z8 CCarga:Carga máxima:215 kg (474 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga: 90–215 kg (198–474 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad: Delantero: 250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Rueda delantera:Tipo de rueda:Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Sistema de freno unificado:Operación:Se activa con el freno traseroFreno delantero:Tipo:Freno de disco doble
Operación: Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 135.0 mm (5.31 in)
U1MCS0S0.book Page 2 Tuesday, July 17, 2012 8:47 AM

ESPECIFICACIONES
8-3
8
Suspensión trasera:Tipo:Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
125.0 mm (4.92 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar:
Magneto CABatería:Modelo:GT14B-4
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60.0 W/55.0 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera: LED
Luz de intermitencia trasera: 12 V, 21.0 W × 2
Luz auxiliar:
LED Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos: LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera: LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia:
LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sistema regulador de
velocidad “SET”: LED
Luz indicadora del sistema regulador de
velocidad “ON”: LED
Luz indicadora del sistema inmovilizador:
LED
Indicador/luz de aviso del sistema de control
de tracción:
LED
Fusibles:Fusible principal 1:50.0 A
Fusible principal 2:
30.0 A
Fusible del faro: 25.0 A Fusible de la luz de freno:
1.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido:
20.0 A
Fusible del ventilador del radiador: 10.0 A × 2
Fusible de la luz de aviso de peligro: 7.5 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible del regulador de velocidad:
1.0 A
Fusible de la toma de corriente continua: 3.0 A
Fusible de repuesto: 7.5 A
Fusible de parabrisas:
20.0 A
Fusible de la válvula de la mariposa eléctrica: 7.5 A
U1MCS0S0.book Page 3 Tuesday, July 17, 2012 8:47 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48612

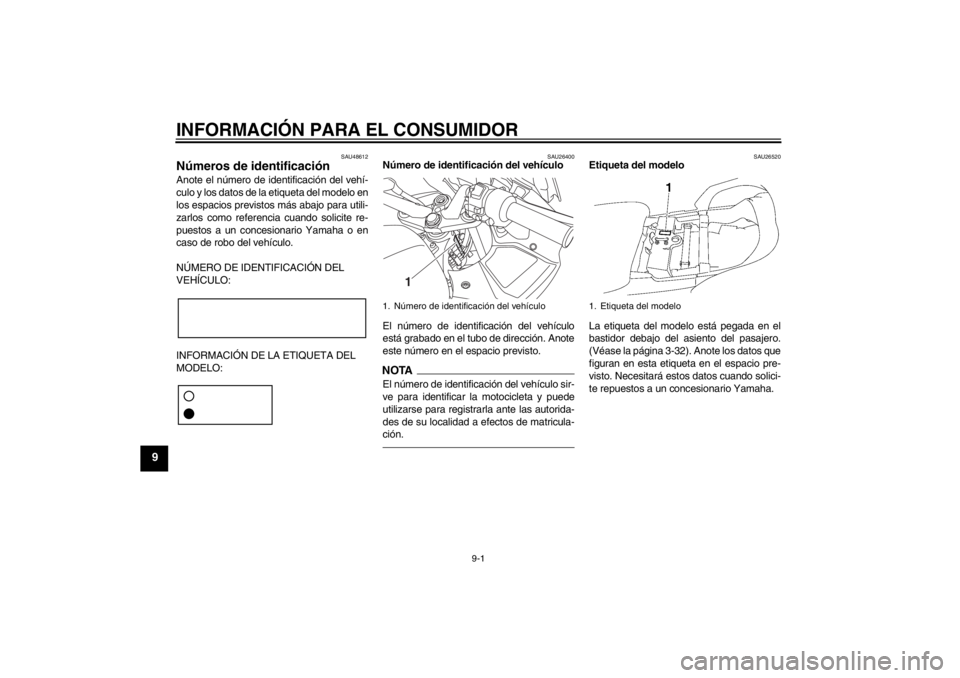

Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26520
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-32). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
U1MCS0S0.book Page 1 Tuesday, July 17, 2012 8:47 AM

INDEX
AABS ...................................................... 3-26
Aceite del engranaje final ..................... 6-15
Aceite del motor y cartucho del filtro de aceite ............................................. 6-13
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-33
Arranque del motor ................................. 5-1
Asientos ................................................ 3-32BBatería .................................................. 6-32
Bombilla de la luz de la matrícula, cambio ................................................ 6-36
Bombilla del faro ................................... 6-35
Bombilla de un intermitente trasero o de la luz de freno/piloto trasero,
cambio ................................................ 6-35
Bujías, comprobación ........................... 6-12CCaballete central y caballete lateral, comprobación y engrase .................... 6-29
Caballete lateral.................................... 3-43
Cables, comprobación y engrase ......... 6-27
Caja de accesorios ............................... 3-37
Cambio ................................................... 5-2
Catalizador ........................................... 3-31
Cojinetes de las ruedas, comprobación ..................................... 6-31
Color mate, precaución .......................... 7-1
Compartimentos porta objetos ............. 3-36
Conjunto amortiguador, ajuste ............. 3-41
Conmutador de luces/interruptor de ráfagas ............................................... 3-23 Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadros de identificación de averías .... 6-38
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-31
D-mode (modo de conducción) ............. 3-22EEspecificaciones ..................................... 8-1
Espejos retrovisores.............................. 3-39
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire, limpieza ...........................6-18
Fusibles, cambio ...................................6-33GGasolina ................................................3-29HHolgura de la válvula.............................6-20
Horquilla delantera, ajuste .................... 3-40
Horquilla delantera, comprobación ....... 6-30IIdentificación de averías ....................... 6-37
Indicador/luz de aviso del sistema de control de tracción.................................3-5
Indicador multifunción ............................. 3-9
Información relativa a la seguridad ......... 1-1
Interruptor de arranque/paro del motor ................................................... 3-23
Interruptor de intermitencia ................... 3-23
Interruptor de la bocina ......................... 3-23
Interruptor de luces de emergencia ...... 3-24
Interruptor de menú...............................3-24
Interruptor de selección......................... 3-24 Interruptores de la luz de freno ............. 6-24
Interruptores del manillar ...................... 3-23
Interruptores del regulador de
velocidad de crucero .......................... 3-24
Interruptor principal/Bloqueo de la
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-2
Juego libre de la maneta del freno, comprobación ..................................... 6-24
Juego libre del puño del acelerador, comprobación ..................................... 6-20LLíquido de frenos y embrague, comprobación ..................................... 6-25
Líquido refrigerante............................... 6-17
Líquidos de freno y embrague, cambio ................................................ 6-27
Luces indicadoras de intermitencia ........ 3-4
Luces indicadoras del regulador de velocidad de crucero ............................ 3-4
Luz de aviso de avería del motor............ 3-4
Luz de aviso del ABS.............................. 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de los faros, ajuste ......................... 3-37
Luz de los intermitentes delanteros ...... 6-35
Luz de posición ..................................... 6-37
Luz indicadora del sistema inmovilizador......................................... 3-5
Luz indicadora de punto muerto ............. 3-4MManeta de embrague................... 3-24, 6-24
Maneta de freno.................................... 3-25
U1MCS0S0.book Page 1 Tuesday, July 17, 2012 8:47 AM

INDEXManetas de freno y embrague, comprobación y engrase .................... 6-29
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-5NNeumáticos ........................................... 6-21
Número de identificación del vehículo .... 9-1
Números de identificación....................... 9-1PPaneles, desmontaje y montaje .............. 6-9
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-25
Pedal de cambio ................................... 3-25
Pedal de freno....................................... 3-26
Pedales de freno y cambio, comprobación y engrase .................... 6-28
Pivotes del basculante, engrase ........... 6-30
Posición del manillar, aj uste ................. 3-38
Puño del acelerador y cable, comprobación y engrase .................... 6-28RRalentí del motor, comprobación .......... 6-20
Rodaje del motor..................................... 5-3
Ruedas.................................................. 6-23SSistema de control de tracción.............. 3-27
Sistema de corte del circuito de
encendido ........................................... 3-43
Sistema inmovilizador ............................. 3-1
Sistema regulador de velocidad.............. 3-6
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-30
TTapón del depósito de gasolina............ 3-29
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Toma de corriente continua .................. 3-45
Tomas de ventilación del carenado, apertura y cierre ................................. 3-38
Tubo respiradero/rebose del depósito de combustible ................................... 3-30
U1MCS0S0.book Page 2 Tuesday, July 17, 2012 8:47 AM
