2013 YAMAHA FJR1300A Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
2. Den Menü-Wahlknopf “MENU” drü-cken, und dann den “RESET”-Knopf
drücken, um das Element auszuwäh-
len, das zurückgesetzt werden soll.
3. Während das ausgewählte Element blinkt, den “RESET”-Knopf mindes-
tens 2 Sekunden lang drücken.
4. Den Menü-Wahlknopf “MENU” drü-
cken, um zum Einstellmodus-Menü
zurückzukehren.
Prüfen und Zurückstellen von “TIME–2” und “TIME–3”1. Den Wahlknopf verwenden, um “Time Trip” auszuwählen. 2. Den Menü-Wahlknopf “MENU” drü-
cken, um “TIME–2” und “TIME–3” an-
zuzeigen. Zum Zurückstellen einer
Zeitspanne den “RESET”-Knopf ver-
wenden, um das Element auszuwäh-
len, das zurückgesetzt werden soll.
3. Während das ausgewählte Element blinkt, den “RESET”-Knopf mindes-
tens 2 Sekunden lang drücken. 4. Den Menü-Wahlknopf “MENU” drü-
cken, um zum Einstellmodus-Menü
zurückzukehren.
Einheiten auswählen
1. Den Wahlknopf verwenden, um “Unit” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken. Die Einheiten-Einstellung wird
angezeigt und in der Anzeige blinkt
“km or mile” (nur für UK) oder “km/L or
L/100km” (außer für UK).
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockTIME-2
0:07
TIME-3
0:07
Time Trip
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MCG0G0.book Page 18 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
HINWEIS●
Für UK: Mit folgenden Schritten fort-
fahren.
●
Außer für UK: Schritt 3–5 übersprin-
gen.
3. Den Menü-Wahlknopf “MENU” drü-cken. In der Anzeige blinkt “km” oder
“mile”.
4. Den Wahlknopf verwenden, um “km” oder “mile” auszuwählen, und dann
den Menü-Wahlknopf “MENU” drü-
cken.
HINWEISWenn “km” ausgewählt wurde, kann
“L/100km” oder “km/L” als Anzeigeeinheiten
für den Kraftstoffverbrauch festgelegt wer-
den. Zum Festlegen der Anzeigeeinheiten
für den Kraftstoffverbrauch wie folgt vorge-
hen. Wenn “mile” ausgewählt wurde, die
Schritte 5 und 6 überspringen.5. Den Wahlknopf verwenden, um “km/L or L/100km” auszuwählen.
6. Den Menü-Wahlknopf “MENU” drü- cken, den Wahlknopf verwenden, um
“L/100km” oder “km/L”auszuwählen,
und dann den Menü-Wahlknopf “ME-
NU” erneut drücken.
7. Den Wahlknopf verwenden, um “ ”
auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken, um zum
Einstellmodus-Menü zurückzukehren. Die Anzeigeelemente auswählen

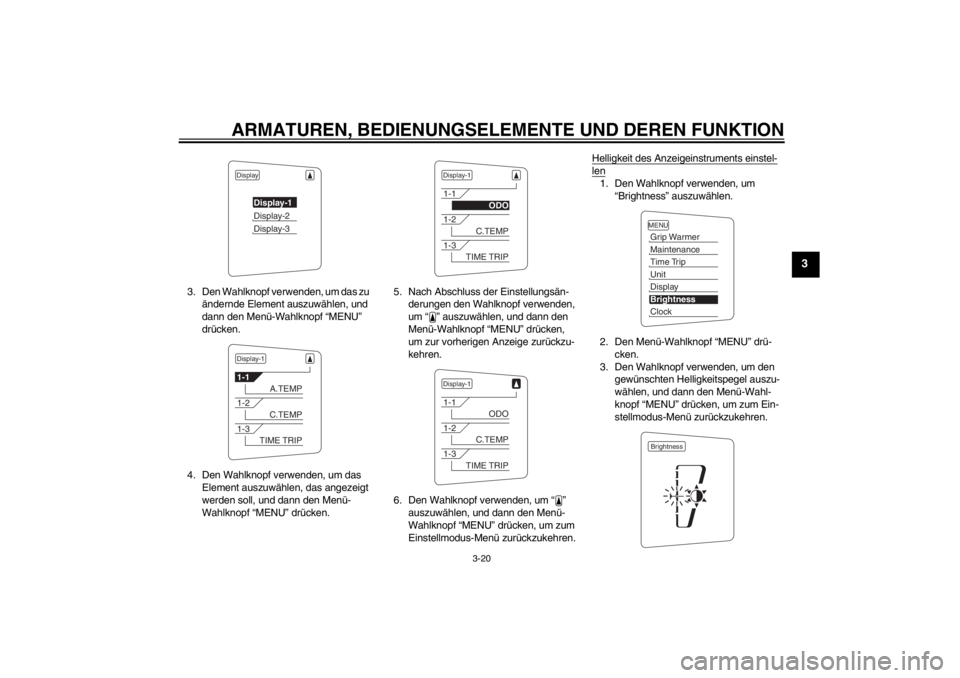

1. Den Wahlknopf verwenden, um “Dis-
play” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken, den Wahlknopf verwenden, um
die zu ändernde Anzeige auszuwäh-
len, und dann den Menü-Wahlknopf
“MENU” erneut drücken.
UnitKm or mile
km
km/L or L/100km
km/L
UnitKm or mile
km
km/L or L/100km
km/L
UnitKm or mile
km
km/L or L/100km
km/L
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MCG0G0.book Page 19 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
3. Den Wahlknopf verwenden, um das zu ändernde Element auszuwählen, und
dann den Menü-Wahlknopf “MENU”
drücken.
4. Den Wahlknopf verwenden, um das Element auszuwählen, das angezeigt
werden soll, und dann den Menü-
Wahlknopf “MENU” drücken. 5. Nach Abschluss der Einstellungsän-
derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf “MENU” drücken,
um zur vorherigen Anzeige zurückzu-
kehren.
6. Den Wahlknopf verwenden, um “ ” auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken, um zum
Einstellmodus-Menü zurückzukehren. Helligkeit des Anzeigeinstruments einstel-
len1. Den Wahlknopf verwenden, um
“Brightness” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken.
3. Den Wahlknopf verwenden, um den gewünschten Helligkeitspegel auszu-
wählen, und dann den Menü-Wahl-
knopf “MENU” drücken, um zum Ein-
stellmodus-Menü zurückzukehren.
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockBrightness
U1MCG0G0.book Page 20 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
Einstellung der Uhr1. Den Wahlknopf verwenden, um “Clo-ck” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken.
3. Sobald die Stundenanzeige blinkt, die Stunden mit dem Wahlknopf einstel-
len. 4. Den Menü-Wahlknopf “MENU” drü-
cken, die Minutenanzeige beginnt zu
blinken.
5. Den Wahlknopf verwenden, um die Minuten einzustellen.
6. Den Menü-Wahlknopf “MENU” drü- cken, um zum Einstellmodus-Menü
zurückzukehren.
Alle Anzeigeelemente zurückstellen
1. Den Wahlknopf verwenden, um “All Reset” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken.
3. Den Wahlknopf verwenden, um “YES”
auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken.
HINWEISDer Kilometerzähler und die Uhr können
nicht zurückgesetzt werden.Stromkreis-Prüfeinrichtung
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockClock
5
55
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1. Anzeigeleuchte des Wegfahrsperren-Systems “ ”
2. Motorstörungs-Warnleuchte “ ”
3. Fehlercode-Anzeige
All Reset
YESNO
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
3
U1MCG0G0.book Page 21 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet. Falls in einem
dieser Stromkreise ein Problem erkannt
wird, leuchtet die Motorstörungs-Warn-
leuchte auf und die Informationsanzeige
zeigt einen Fehlercode an.
Wenn die Informationsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem erkannt wird,
beginnt die Anzeigeleuchte des Wegfahr-
sperren-Systems zu blinken und die Infor-
mationsanzeige zeigt einen Fehlercode an,
wenn der Zündschlüssel auf “ON” steht.HINWEISFalls die Informationsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige auf,
versuchen Sie das Folgende.1. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten.
HINWEISSicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
GAU49431
D-Modus (Antriebsmodus) D-Modus ist ein elektronisch geregeltes
System zur Optimierung der Motorleistung.
Es bietet zwei Antriebsmodi (Touren-Mo-
dus “T” und Sport-Modus “S”).
Den Antriebsmodus-Schalter “MODE” drü-
cken, um zwischen den Modi umzuschal-
ten. (Beschreibung des Antriebsmodus-
Schalters siehe Seite 3-24.)HINWEISVor Benutzung des D-Modus sicherstellen,
dass Sie mit dessen Funktion und mit der
Funktion des Antriebsmodus-Schalters ver-
traut sind.Touren-Modus “T”
Der Touren-Modus “T” ist für verschiedene
Fahrbedingungen geeignet.1. Antriebsmodus-Schalter “MODE”
STOPMODERUNSTART
1
U1MCG0G0.book Page 22 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3
In diesem Modus kann der Fahrer sowohl
im unteren als auch im mittleren und oberen
Geschwindigkeitsbereich geschmeidig fah-
ren.
Sport-Modus “S”
Dieser Modus bietet im Vergleich zum Tou-
ren-Modus ein sportlicheres Ansprechver-
halten des Motors im unteren und mittleren
Geschwindigkeitsbereich.
GAU1234B
Lenkerarmaturen LinksRechts
GAU54200
Abblend-
/Lichthupenschalter “ / /PASS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblendlicht,
auf die “PASS”-Seite des Schalters.
GAU12460
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
3. Tempomat-Bedienelemente
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
6. Abblend-
/Lichthupenschalter “ / /PASS”
RESSET
PA S S
1
6
542
3
1. Motorstart-/stoppschalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
STOPMODERUNSTART
32
1
U1MCG0G0.book Page 23 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-24
3
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54210
Motorstart-/stoppschalter “ / / ”
Zum Durchdrehen des Motors mit dem An-
lasser, stellen Sie diesen Schalter auf “ ”
und drücken Sie anschließend auf die “ ”-
Seite des Schalters. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU42341
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte können aufleuchten,
wenn der Schlüssel in die Stellung “ON” ge-
dreht und der Starterschalter gedrückt wird,
damit wird jedoch keine Störung angezeigt.
GAU12733
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU12780
Tempomat-Bedienelemente
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 3-6.
GAU54230
Menü-Wahlknopf “MENU”
Dieser Wahlknopf wird verwendet, um in
der Funktionsanzeige und in der Einstellm-
odus-Anzeige der Multifunktionsmesser-
Einheit eine Option auszuwählen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-9 für nähere Informationen.
GAU54220
Wahlknopf “ / ”
Dieser Wahlknopf wird verwendet, um in
der Funktionsanzeige und in der Einstellm-
odus-Anzeige der Multifunktionsmesser-
Einheit eine Option auszuwählen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-9 für nähere Informationen.
GAU54690
Antriebsmodus-Schalter “MODE”
WARNUNG
GWA15340
Den D-Modus nicht wechseln, während
das Fahrzeug in Bewegung ist.Mit diesem Schalter wird der Antriebsmo-
dus auf Touren-Modus “T” oder Sport-Mo-
dus “S” umgeschaltet.
Der Gasdrehgriff muss zum Umschalten
des Antriebsmodus vollständig geschlos-
sen sein.
Der gewählte Modus wird in der Antriebs-
modusanzeige angezeigt. (Siehe Seite
3-11.)
Der Antriebsmodus kann nicht gewechselt
werden, während der Tempomat in Betrieb
ist.
U1MCG0G0.book Page 24 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-25
3
GAU12830
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel ist mit einem Positi-
onseinstellrad ausgestattet. Um den Ab-
stand zwischen dem Kupplungshebel und
dem Lenkergriff einzustellen, das Einstell-
rad drehen, während Sie den Kupplungshe-
bel vom Lenkergriff weggedrückt halten. Die richtige Einstellung auf dem Einstellrad
muss mit der Pfeilmarkierung auf dem
Kupplungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-44.)
GAU12871
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
2. Einstellrad der Kupplungshebelposition
3. Pfeilmarkierung
4. Abstand zwischen Kupplungshebel und Len-
kergriff
15432
4 1
2
3
1. Fußschalthebel
U1MCG0G0.book Page 25 Tuesday, July 17, 2012 8:42 AM
