ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
●
Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.
●
Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-
ursachen können.
GAU10472

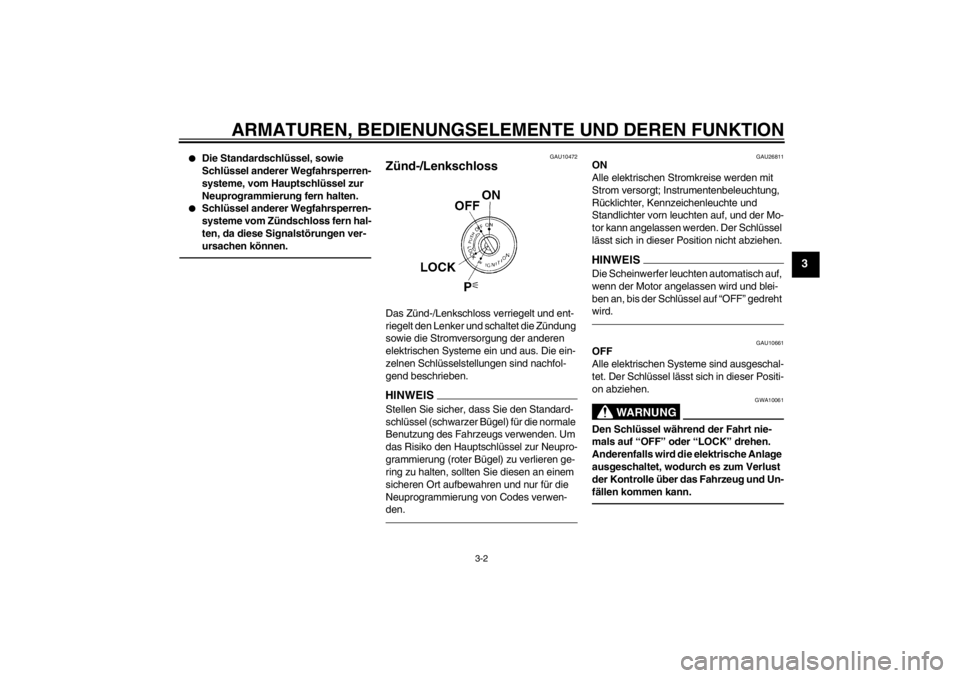

Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU26811
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklichter, Kennzeichenleuchte und
Standlichter vorn leuchten auf, und der Mo-
tor kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEISDie Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht
wird.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
U1MCG0G0.book Page 2 Tuesday, July 17, 2012 8:42 AM
Page 18 of 120

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU10692
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.

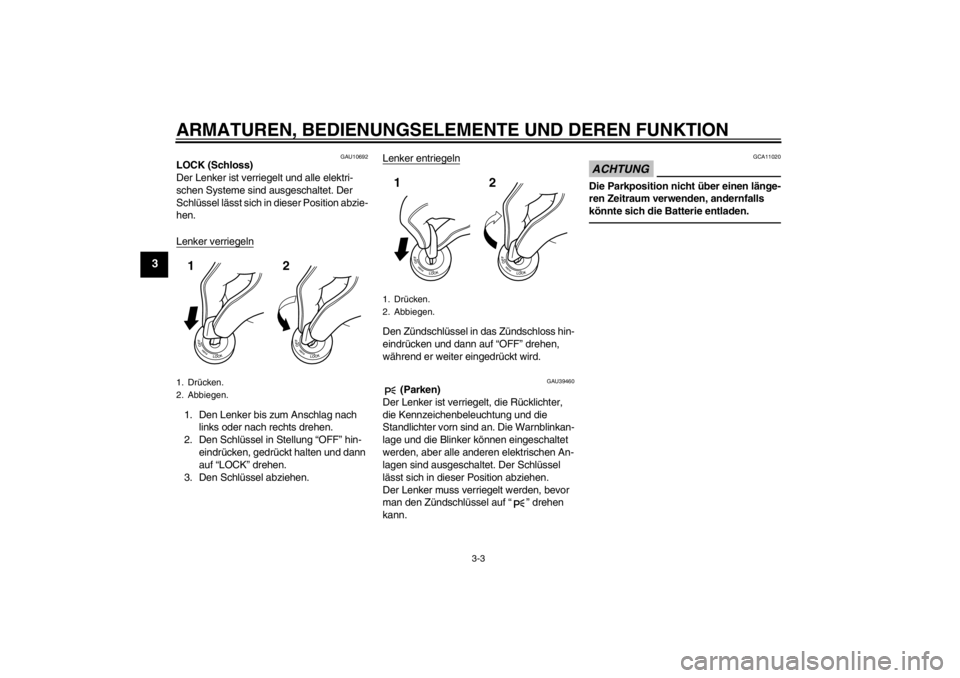

Lenker verriegeln1. Den Lenker bis zum Anschlag nach links oder nach rechts drehen.
2. Den Schlüssel in Stellung “OFF” hin- eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen. Lenker entriegeln
Den Zündschlüssel in das Zündschloss hin-
eindrücken und dann auf “OFF” drehen,
während er weiter eingedrückt wird.
GAU39460
(Parken)
Der Lenker ist verriegelt, die Rücklichter,
die Kennzeichenbeleuchtung und die
Standlichter vorn sind an. Die Warnblinkan-
lage und die Blinker können eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.12
1. Drücken.
2. Abbiegen.12
U1MCG0G0.book Page 3 Tuesday, July 17, 2012 8:42 AM
Page 19 of 120

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3

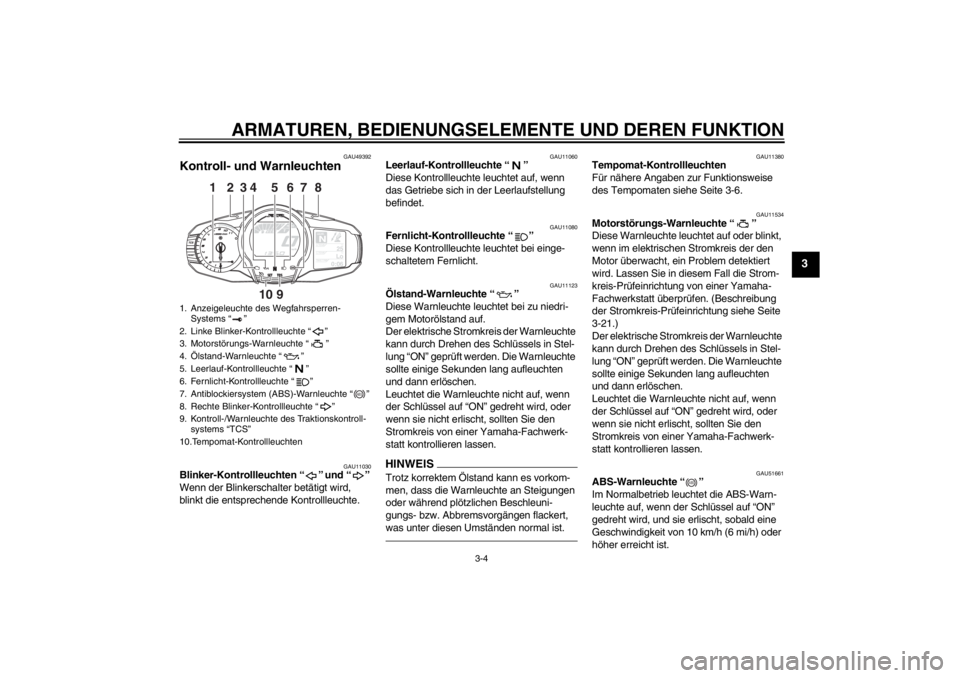

GAU49392
Kontroll- und Warnleuchten
GAU11030
Blinker-Kontrollleuchten “ ” und “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11123
Ölstand-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.HINWEISTrotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist.
GAU11380
Tempomat-Kontrollleuchten
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 3-6.
GAU11534
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn im elektrischen Stromkreis der den
Motor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-
Fachwerkstatt überprüfen. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-21.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU51661
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
1. Anzeigeleuchte des Wegfahrsperren-Systems “ ”
2. Linke Blinker-Kontrollleuchte “ ”
3. Motorstörungs-Warnleuchte “ ”
4. Ölstand-Warnleuchte “ ”
5. Leerlauf-Kontrollleuchte “ ”
6. Fernlicht-Kontrollleuchte “ ”
7. Antiblockiersystem (ABS)-Warnleuchte “ ”
8. Rechte Blinker-Kontrollleuchte “ ”
9. Kontroll-/Warnleuchte des Traktionskontroll- systems “TCS”
10.Tempomat-Kontrollleuchten
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
8
3
7
4
9
10
6
5
ABS
ABS
U1MCG0G0.book Page 4 Tuesday, July 17, 2012 8:42 AM
Page 20 of 120

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
Wenn die ABS-Warnleuchte:●
nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
●
während der Fahrt aufleuchtet oder
blinkt
●
nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-26.)WARNUNG
GWA16040
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die Warn-
leuchte überhaupt nicht aufleuchtet,
bremsen Sie mit besonderer Vorsicht,
um ein mögliches Blockieren der Räder
während einer Notbremsung zu vermei-
den. Lassen Sie das das Bremssystem und die Stromkreise sobald wie möglich
von einer Yamaha-Fachwerkstatt über-
prüfen.
HINWEISWird der Starterschalter bei laufendem Mo-
tor gedrückt, leuchtet die ABS-Warnleuchte
leuchtet auf. Dies ist jedoch keine Fehlfunk-
tion.

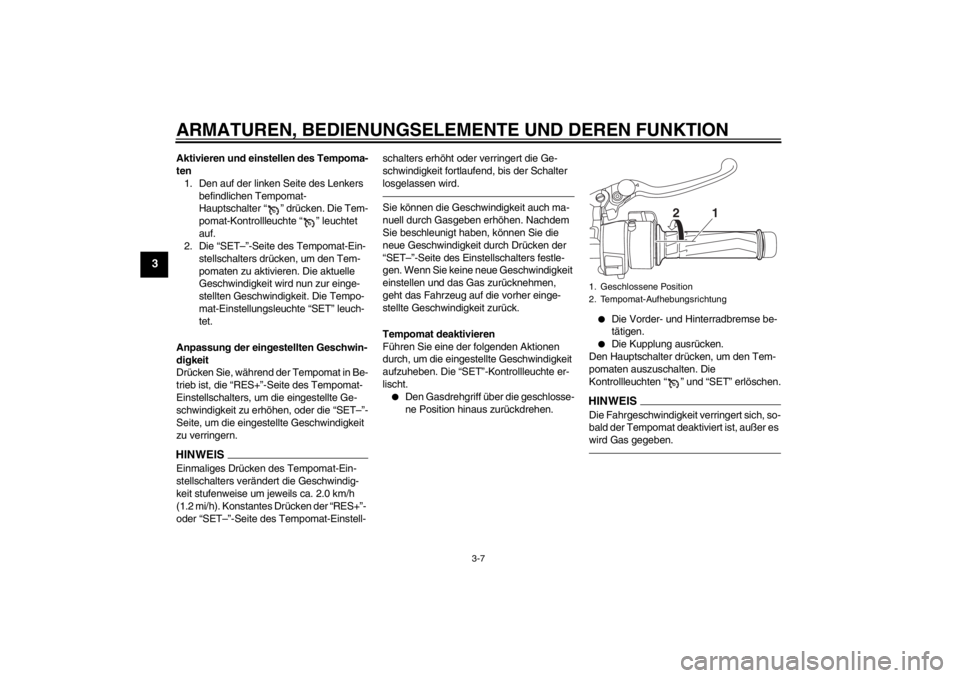

GAU54260
Kontroll-/Warnleuchte des Traktions-
kontrollsystems “TCS”
Diese Kontroll-/Warnleuchte blinkt, wenn
das Traktionskontrollsystem eingreift, und
leuchtet, wenn das System ausgeschaltet
ist.
Der elektrische Stromkreis der Leuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Leuchte soll-
te einige Sekunden lang aufleuchten und
dann erlöschen.
Falls die Leuchte nach Drehen des Schlüs-
sel auf “ON” nicht aufleuchtet oder falls sie
nicht erlischt, den Stromkreis von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
Wenn die Traktionskontrolle während der
Fahrt deaktiviert wird, leuchten die Kontroll-
/Warnleuchte und die Motorstörungs-Warn- leuchte auf. (Für nähere Angaben zur Funk-
tionsweise des Traktionskontrollsystems
siehe Seite 3-28.)
Versuchen Sie, das Traktionskontrollsys-
tem und die Leuchten zurückzustellen, in-
dem Sie das unter “Zurückstellen” auf Seite
3-29 angegebene Verfahren durchführen.

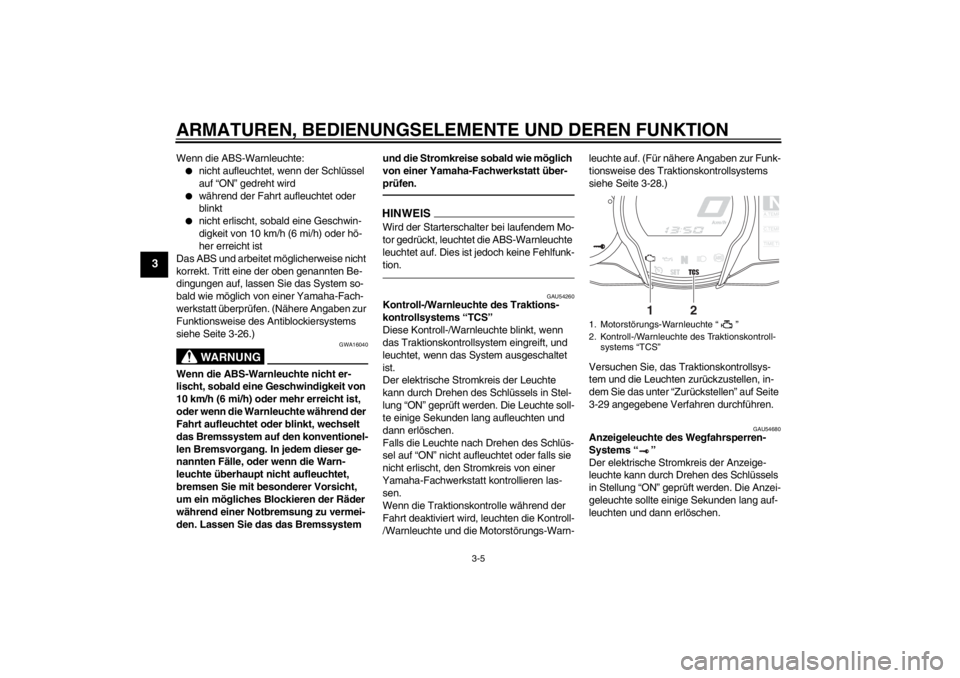

GAU54680
Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.1. Motorstörungs-Warnleuchte “ ”
2. Kontroll-/Warnleuchte des Traktionskontroll-
systems “TCS”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MCG0G0.book Page 5 Tuesday, July 17, 2012 8:42 AM
Page 21 of 120

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-21.)
GAU54190

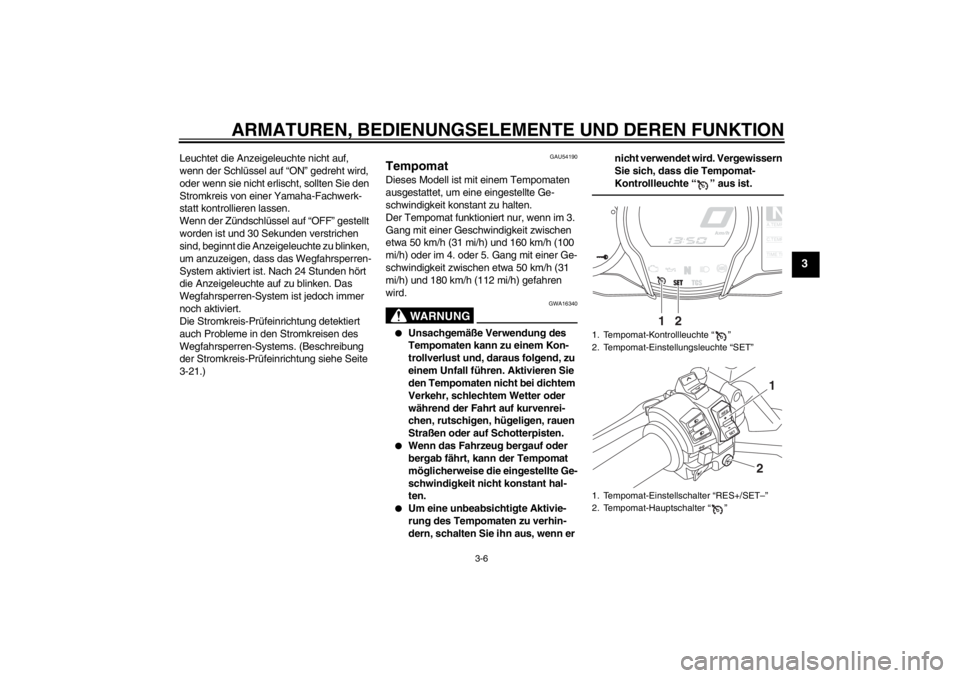

Tempomat Dieses Modell ist mit einem Tempomaten
ausgestattet, um eine eingestellte Ge-
schwindigkeit konstant zu halten.
Der Tempomat funktioniert nur, wenn im 3.
Gang mit einer Geschwindigkeit zwischen
etwa 50 km/h (31 mi/h) und 160 km/h (100
mi/h) oder im 4. oder 5. Gang mit einer Ge-
schwindigkeit zwischen etwa 50 km/h (31
mi/h) und 180 km/h (112 mi/h) gefahren
wird.
WARNUNG
GWA16340
●
Unsachgemäße Verwendung des
Tempomaten kann zu einem Kon-
trollverlust und, daraus folgend, zu
einem Unfall führen. Aktivieren Sie
den Tempomaten nicht bei dichtem
Verkehr, schlechtem Wetter oder
während der Fahrt auf kurvenrei-
chen, rutschigen, hügeligen, rauen
Straßen oder auf Schotterpisten.
●
Wenn das Fahrzeug bergauf oder
bergab fährt, kann der Tempomat
möglicherweise die eingestellte Ge-
schwindigkeit nicht konstant hal-
ten.
●
Um eine unbeabsichtigte Aktivie-
rung des Tempomaten zu verhin-
dern, schalten Sie ihn aus, wenn er nicht verwendet wird. Vergewissern
Sie sich, dass die Tempomat-
Kontrollleuchte “ ” aus ist.
1. Tempomat-Kontrollleuchte “ ”
2. Tempomat-Einstellungsleuchte “SET”
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Hauptschalter “ ”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
R
ESSET
PA S S
1
2
U1MCG0G0.book Page 6 Tuesday, July 17, 2012 8:42 AM
Page 22 of 120

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Aktivieren und einstellen des Tempoma-
ten1. Den auf der linken Seite des Lenkers befindlichen Tempomat-
Hauptschalter “ ” drücken. Die Tem-
pomat-Kontrollleuchte “ ” leuchtet
auf.
2. Die “SET–”-Seite des Tempomat-Ein-
stellschalters drücken, um den Tem-
pomaten zu aktivieren. Die aktuelle
Geschwindigkeit wird nun zur einge-
stellten Geschwindigkeit. Die Tempo-
mat-Einstellungsleuchte “SET” leuch-
tet.
Anpassung der eingestellten Geschwin-
digkeit
Drücken Sie, während der Tempomat in Be-
trieb ist, die “RES+”-Seite des Tempomat-
Einstellschalters, um die eingestellte Ge-
schwindigkeit zu erhöhen, oder die “SET–”-
Seite, um die eingestellte Geschwindigkeit
zu verringern.HINWEISEinmaliges Drücken des Tempomat-Ein-
stellschalters verändert die Geschwindig-
keit stufenweise um jeweils ca. 2.0 km/h
(1.2 mi/h). Konstantes Drücken der “RES+”-
oder “SET–”-Seite des Tempomat-Einstell- schalters erhöht oder verringert die Ge-
schwindigkeit fortlaufend, bis der Schalter
losgelassen wird.
Sie können die Geschwindigkeit auch ma-
nuell durch Gasgeben erhöhen. Nachdem
Sie beschleunigt haben, können Sie die
neue Geschwindigkeit durch Drücken der
“SET–”-Seite des Einstellschalters festle-
gen. Wenn Sie keine neue Geschwindigkeit
einstellen und das Gas zurücknehmen,
geht das Fahrzeug auf die vorher einge-
stellte Geschwindigkeit zurück.
Tempomat deaktivieren
Führen Sie eine der folgenden Aktionen
durch, um die eingestellte Geschwindigkeit
aufzuheben. Die “SET”-Kontrollleuchte er-
lischt.●
Den Gasdrehgriff über die geschlosse-
ne Position hinaus zurückdrehen.
●
Die Vorder- und Hinterradbremse be-
tätigen.
●
Die Kupplung ausrücken.
Den Hauptschalter drücken, um den Tem-
pomaten auszuschalten. Die
Kontrollleuchten “ ” und “SET” erlöschen.
HINWEISDie Fahrgeschwindigkeit verringert sich, so-
bald der Tempomat deaktiviert ist, außer es
wird Gas gegeben.1. Geschlossene Position
2. Tempomat-Aufhebungsrichtung
2
1
U1MCG0G0.book Page 7 Tuesday, July 17, 2012 8:42 AM
Page 23 of 120

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
Verwendung der Reaktivierungsfunkti-
on
Die “RES+”-Seite des Tempomat-Einstell-
schalters drücken, um den Tempomaten zu
reaktivieren. Die vorher eingestellte Ge-
schwindigkeit wird wieder aufgenommen.
Die “SET”-Kontrollleuchte leuchtet auf.
WARNUNG
GWA16350
Es ist gefährlich, die Reaktivierungs-
funktion zu verwenden, wenn die vorher
eingestellte Geschwindigkeit für die mo-
mentanen Bedingungen zu hoch ist.HINWEIS●
Die Reaktivierungsfunktion funktio-
niert nur, wenn im 3. Gang mit einer
Geschwindigkeit zwischen etwa 50
km/h (31 mi/h) und 160 km/h (100
mi/h) oder im 4. oder 5. Gang mit einer
Geschwindigkeit zwischen etwa 50
km/h (31 mi/h) und 180 km/h (112
mi/h) gefahren wird.
●
Wird, während das System in Betrieb
ist, der Hauptschalter gedrückt, wird
das System komplett ausgeschaltet
und die vorher eingestellte Geschwin-
digkeit wird gelöscht. Die Reaktivie-rungsfunktion kann erst wieder ver-
wendet werden, nachdem eine neue
Geschwindigkeit eingestellt wurde.
Automatische Deaktivierung des Tempo-matenDer Tempomat dieses Modells wird elektro-
nisch gesteuert und ist mit anderen Steue-
rungssystemen verknüpft. Der Tempomat
wird unter einer der folgenden Bedingungen
automatisch deaktiviert:●
Der Tempomat kann die eingestellte
Geschwindigkeit nicht halten.
●
Radrutschen oder Durchdrehen wird
erkannt. (Wenn das Traktionskontroll-
system nicht ausgeschaltet wurde,
funktioniert das Traktionskontrollsys-
tem weiter.)
●
Der Motorstart-/stoppschalter wurde
auf “ ” gestellt.
●
Der Motor stoppt.
●
Der Seitenständer wird herunterge-
klappt.
Wird der Tempomat während der Fahrt mit
eingestellter Geschwindigkeit wegen einer
der oben genannten Bedingungen deakti-
viert, erlischt die “ ”-Kontrollleuchte und
die “SET”-Kontrollleuchte blinkt 4 Sekunden
lang und erlischt anschließend. Wenn nicht mit eingestellter Geschwindig-
keit gefahren wird und der Motorstart-
/stoppschalter wird auf “ ” gestellt, der
Motor stoppt oder der Seitenständer wird
heruntergeklappt, erlischt die “ ”-Kontroll-
leuchte (die “SET”-Kontrollleuchte blinkt
nicht).
Wenn der Tempomat automatisch deakti-
viert wurde, halten Sie an und vergewissern
Sie sich, dass Ihr Fahrzeug sich in einem
guten Betriebszustand befindet.
Bevor Sie den Tempomaten wieder ver-
wenden, aktivieren Sie ihn mit dem Haupt-
schalter.
HINWEISIn manchen Fällen, wenn das Fahrzeug
bergauf oder bergab fährt, kann der Tempo-
mat möglicherweise die eingestellte Ge-
schwindigkeit nicht konstant halten.●
Wenn das Fahrzeug bergauf fährt,
kann die aktuelle Geschwindigkeit un-
ter die eingestellte Geschwindigkeit
abfallen. Wenn dies eintritt, beschleu-
nigen Sie durch Gasgeben auf die ge-
wünschte Geschwindigkeit.
●
Wenn das Fahrzeug bergab fährt,
kann die aktuelle Geschwindigkeit
über die eingestellte Geschwindigkeit
ansteigen. Wenn dies eintritt, kann der
Einstellschalter nicht zur Anpassung
der eingestellten Geschwindigkeit ver-
U1MCG0G0.book Page 8 Tuesday, July 17, 2012 8:42 AM
Page 24 of 120

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
wendet werden. Bremsen Sie, um die
Geschwindigkeit zu verringern. Wenn
die Bremsen betätigt werden, wird der
Tempomat deaktiviert.
Stromkreis-Prüfeinrichtung
Der Tempomat wird auch deaktiviert, wenn
in irgendeinem der Fahrzeugsysteme eine
Unregelmäßigkeit erkannt wird. Die “SET”-
Kontrollleuchte erlischt und die “ ”-Kon-
trollleuchte blinkt. Sie können den Tempo-
maten nicht verwenden, wenn die Motorstö-
rungs-Warnleuchte leuchtet oder wenn im
Tempomaten eine Fehlfunktion vorliegt.
WARNUNG
GWA16360
Wenn der Tempomat nicht korrekt funk-
tioniert, blinkt die “ ”-Kontrollleuchte.
Tritt dies auf, das Tempomatsystem aus-
schalten und von einer Yamaha-Fach-
werkstatt kontrollieren lassen.ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
GAU54250
Multifunktionsmesser-Einheit
WARNUNG
GWA12422
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-

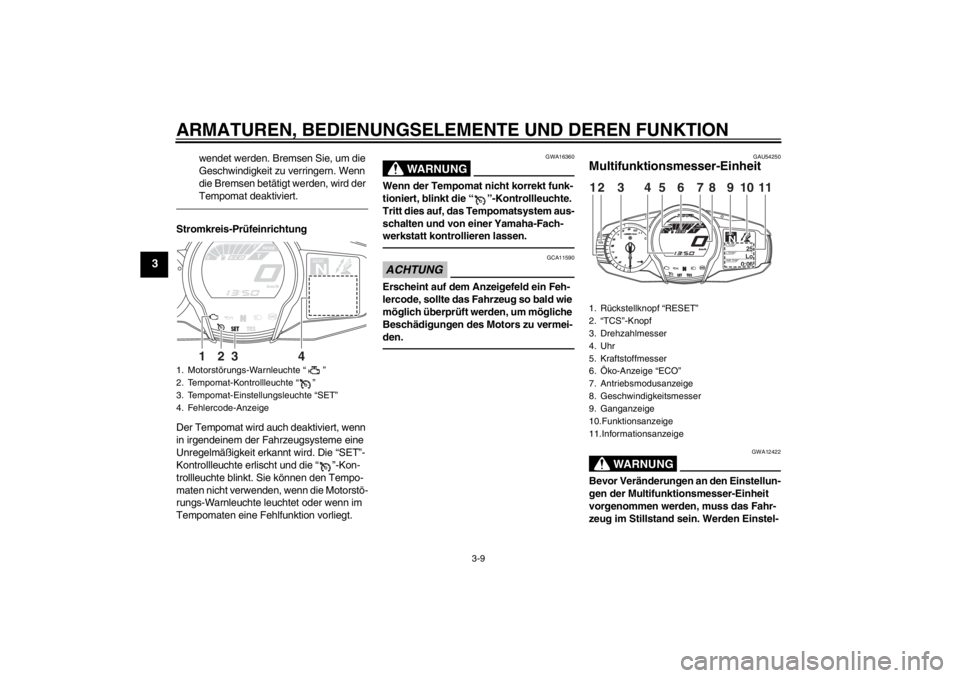

1. Motorstörungs-Warnleuchte “ ”
2. Tempomat-Kontrollleuchte “ ”
3. Tempomat-Einstellungsleuchte “SET”
4. Fehlercode-Anzeige
GEARN
25
A.TEMP˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
1. Rückstellknopf “RESET”
2. “TCS”-Knopf
3. Drehzahlmesser
4. Uhr
5. Kraftstoffmesser
6. Öko-Anzeige “ECO”
7. Antriebsmodusanzeige
8. Geschwindigkeitsmesser
9. Ganganzeige
10.Funktionsanzeige
11.Informationsanzeige
GEARN
25
A.TEMP˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
12
3
11
4
5
8
7
6
9
10
U1MCG0G0.book Page 9 Tuesday, July 17, 2012 8:42 AM
