Verwendung der Reaktivierungsfunkti-
on
Die “RES+”-Seite des Tempomat-Einstell-
schalters drücken, um den Tempomaten zu
reaktivieren. Die vorher eingestellte Ge-
schwindigkeit wird wieder aufgenommen.
Die “SET”-Kontrollleuchte leuchtet auf.
WARNUNG
GWA16350
Es ist gefährlich, die Reaktivierungs-
funktion zu verwenden, wenn die vorher
eingestellte Geschwindigkeit für die mo-
mentanen Bedingungen zu hoch ist.HINWEIS●
Die Reaktivierungsfunktion funktio-
niert nur, wenn im 3. Gang mit einer
Geschwindigkeit zwischen etwa 50
km/h (31 mi/h) und 160 km/h (100
mi/h) oder im 4. oder 5. Gang mit einer
Geschwindigkeit zwischen etwa 50
km/h (31 mi/h) und 180 km/h (112
mi/h) gefahren wird.
●
Wird, während das System in Betrieb
ist, der Hauptschalter gedrückt, wird
das System komplett ausgeschaltet
und die vorher eingestellte Geschwin-
digkeit wird gelöscht. Die Reaktivie-rungsfunktion kann erst wieder ver-
wendet werden, nachdem eine neue
Geschwindigkeit eingestellt wurde.
Automatische Deaktivierung des Tempo-matenDer Tempomat dieses Modells wird elektro-
nisch gesteuert und ist mit anderen Steue-
rungssystemen verknüpft. Der Tempomat
wird unter einer der folgenden Bedingungen
automatisch deaktiviert:●
Der Tempomat kann die eingestellte
Geschwindigkeit nicht halten.
●
Radrutschen oder Durchdrehen wird
erkannt. (Wenn das Traktionskontroll-
system nicht ausgeschaltet wurde,
funktioniert das Traktionskontrollsys-
tem weiter.)
●
Der Motorstart-/stoppschalter wurde
auf “ ” gestellt.
●
Der Motor stoppt.
●
Der Seitenständer wird herunterge-
klappt.
Wird der Tempomat während der Fahrt mit
eingestellter Geschwindigkeit wegen einer
der oben genannten Bedingungen deakti-
viert, erlischt die “ ”-Kontrollleuchte und
die “SET”-Kontrollleuchte blinkt 4 Sekunden
lang und erlischt anschließend. Wenn nicht mit eingestellter Geschwindig-
keit gefahren wird und der Motorstart-
/stoppschalter wird auf “ ” gestellt, der
Motor stoppt oder der Seitenständer wird
heruntergeklappt, erlischt die “ ”-Kontroll-
leuchte (die “SET”-Kontrollleuchte blinkt
nicht).
Wenn der Tempomat automatisch deakti-
viert wurde, halten Sie an und vergewissern
Sie sich, dass Ihr Fahrzeug sich in einem
guten Betriebszustand befindet.
Bevor Sie den Tempomaten wieder ver-
wenden, aktivieren Sie ihn mit dem Haupt-
schalter.
HINWEISIn manchen Fällen, wenn das Fahrzeug
bergauf oder bergab fährt, kann der Tempo-
mat möglicherweise die eingestellte Ge-
schwindigkeit nicht konstant halten.●
Wenn das Fahrzeug bergauf fährt,
kann die aktuelle Geschwindigkeit un-
ter die eingestellte Geschwindigkeit
abfallen. Wenn dies eintritt, beschleu-
nigen Sie durch Gasgeben auf die ge-
wünschte Geschwindigkeit.
●
Wenn das Fahrzeug bergab fährt,
kann die aktuelle Geschwindigkeit
über die eingestellte Geschwindigkeit
ansteigen. Wenn dies eintritt, kann der
Einstellschalter nicht zur Anpassung
der eingestellten Geschwindigkeit ver-
U1MCG0G0.book Page 8 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet. Falls in einem
dieser Stromkreise ein Problem erkannt
wird, leuchtet die Motorstörungs-Warn-
leuchte auf und die Informationsanzeige
zeigt einen Fehlercode an.
Wenn die Informationsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem erkannt wird,
beginnt die Anzeigeleuchte des Wegfahr-
sperren-Systems zu blinken und die Infor-
mationsanzeige zeigt einen Fehlercode an,
wenn der Zündschlüssel auf “ON” steht.HINWEISFalls die Informationsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige auf,
versuchen Sie das Folgende.1. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten.
HINWEISSicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
GAU49431
D-Modus (Antriebsmodus) D-Modus ist ein elektronisch geregeltes
System zur Optimierung der Motorleistung.
Es bietet zwei Antriebsmodi (Touren-Mo-
dus “T” und Sport-Modus “S”).
Den Antriebsmodus-Schalter “MODE” drü-
cken, um zwischen den Modi umzuschal-
ten. (Beschreibung des Antriebsmodus-
Schalters siehe Seite 3-24.)HINWEISVor Benutzung des D-Modus sicherstellen,
dass Sie mit dessen Funktion und mit der
Funktion des Antriebsmodus-Schalters ver-
traut sind.Touren-Modus “T”
Der Touren-Modus “T” ist für verschiedene
Fahrbedingungen geeignet.1. Antriebsmodus-Schalter “MODE”
STOPMODERUNSTART
1
U1MCG0G0.book Page 22 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3
In diesem Modus kann der Fahrer sowohl
im unteren als auch im mittleren und oberen
Geschwindigkeitsbereich geschmeidig fah-
ren.
Sport-Modus “S”
Dieser Modus bietet im Vergleich zum Tou-
ren-Modus ein sportlicheres Ansprechver-
halten des Motors im unteren und mittleren
Geschwindigkeitsbereich.
GAU1234B
Lenkerarmaturen LinksRechts
GAU54200
Abblend-
/Lichthupenschalter “ / /PASS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblendlicht,
auf die “PASS”-Seite des Schalters.
GAU12460
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
3. Tempomat-Bedienelemente
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
6. Abblend-
/Lichthupenschalter “ / /PASS”
RESSET
PA S S
1
6
542
3
1. Motorstart-/stoppschalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
STOPMODERUNSTART
32
1
U1MCG0G0.book Page 23 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-24
3
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54210
Motorstart-/stoppschalter “ / / ”
Zum Durchdrehen des Motors mit dem An-
lasser, stellen Sie diesen Schalter auf “ ”
und drücken Sie anschließend auf die “ ”-
Seite des Schalters. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU42341
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte können aufleuchten,
wenn der Schlüssel in die Stellung “ON” ge-
dreht und der Starterschalter gedrückt wird,
damit wird jedoch keine Störung angezeigt.
GAU12733
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU12780
Tempomat-Bedienelemente
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 3-6.
GAU54230
Menü-Wahlknopf “MENU”
Dieser Wahlknopf wird verwendet, um in
der Funktionsanzeige und in der Einstellm-
odus-Anzeige der Multifunktionsmesser-
Einheit eine Option auszuwählen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-9 für nähere Informationen.
GAU54220
Wahlknopf “ / ”
Dieser Wahlknopf wird verwendet, um in
der Funktionsanzeige und in der Einstellm-
odus-Anzeige der Multifunktionsmesser-
Einheit eine Option auszuwählen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-9 für nähere Informationen.
GAU54690
Antriebsmodus-Schalter “MODE”
WARNUNG
GWA15340
Den D-Modus nicht wechseln, während
das Fahrzeug in Bewegung ist.Mit diesem Schalter wird der Antriebsmo-
dus auf Touren-Modus “T” oder Sport-Mo-
dus “S” umgeschaltet.
Der Gasdrehgriff muss zum Umschalten
des Antriebsmodus vollständig geschlos-
sen sein.
Der gewählte Modus wird in der Antriebs-
modusanzeige angezeigt. (Siehe Seite
3-11.)
Der Antriebsmodus kann nicht gewechselt
werden, während der Tempomat in Betrieb
ist.
U1MCG0G0.book Page 24 Tuesday, July 17, 2012 8:42 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-45

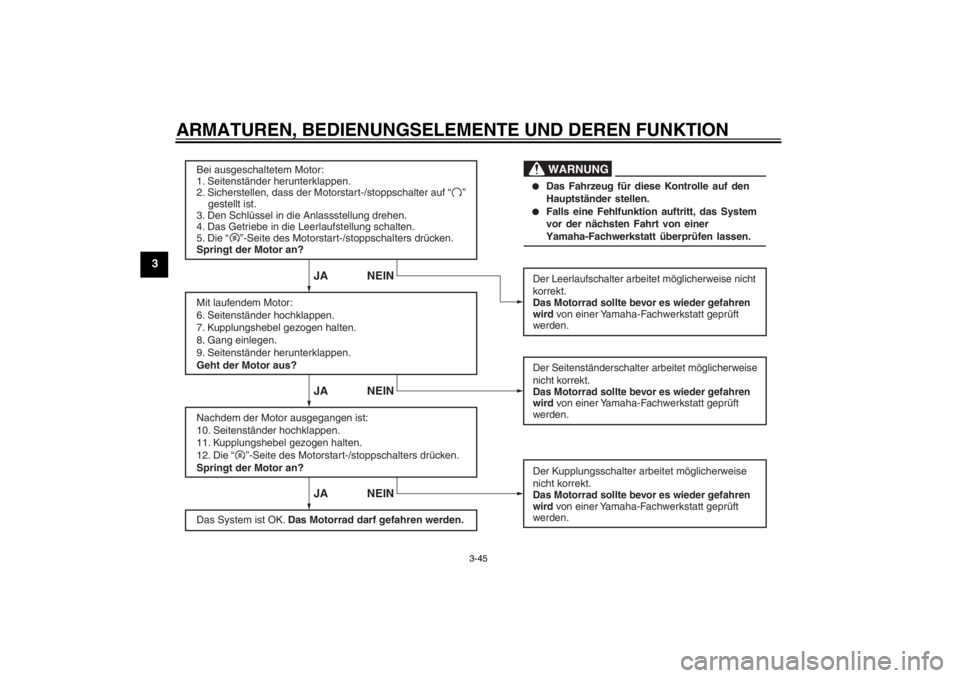

3
WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstart-/stoppschalter auf “ ”
gestellt ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
●
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
●
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
U1MCG0G0.book Page 45 Tuesday, July 17, 2012 8:42 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU47150
HINWEISZur Ausstattung dieses Modell gehören:●
ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
messer-Einheit den Fehlercode 30 an,
dies ist jedoch keine Fehlfunktion. Den
Schlüssel auf “OFF” und danach auf
“ON” drehen, um den Fehlercode zu
löschen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Drücken des Starterschalters angelas-
sen wird.
●
ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im Leer-
lauf laufen gelassen wird. In diesem
Fall zeigt die Multifunktionsmesser-
Einheit den Fehlercode 70 an, dies ist
jedoch keine Fehlfunktion. Den Star-
terschalter drücken, um den Fehler-
code zu löschen und den Motor neu zu
starten.
GAU54170
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:●
Das Getriebe befindet sich in der Leer-
laufstellung.
●
Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-44.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motorstart-
/stoppschalter auf “ ” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.●
Ölstand-Warnleuchte
●
Motorstörungs-Warnleuchte
●
Kontroll-/Warnleuchte des Trakti-
onskontrollsystems
●
Tempomat-Kontrollleuchten
●
Anzeigeleuchte des Wegfahr-
sperren-Systems
U1MCG0G0.book Page 1 Tuesday, July 17, 2012 8:42 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
ACHTUNG
GCA11833
Leuchtet eine Warn- oder Anzeigeleuch-
te nicht auf, wenn der Schlüssel in die
Stellung “ON” gedreht wird, oder er-
lischt eine Warn- oder Anzeigeleuchte
nicht, siehe Seite 3-4 für die Stromkreis-
prüfung der entsprechenden Warn- und
Anzeigeleuchte.
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn der Zündschlüssel auf “ON”
gestellt wird, und dann erlöschen, so-
bald eine Geschwindigkeit von 10
km/h (6 mi/h) oder mehr erreicht ist.
ACHTUNG
GCA17681
Wenn die ABS-Warnleuchte nicht wie
oben beschrieben aufleuchtet und dann
erlischt, siehe Seite 3-4 für die Strom-
kreisprüfung der Warnleuchte.2. Das Getriebe in die Leerlaufstellung schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Starten Sie den Motor, indem Sie auf die Seite “ ” des Motorstart-/stopp-
schalters drücken. Falls der Motor nicht sofort anspringt,
den Motorstart-/stoppschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder
Anlassversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
ACHTUNG
GCA11042
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
GAU16671
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schaltwe-
ges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.1. Fußschalthebel
2. Neutralstellung
U1MCG0G0.book Page 2 Tuesday, July 17, 2012 8:42 AM

INDEXAAbblend-/Lichthupenschalter ................ 3-23
Abdeckungen, abnehmen und montieren.............................................. 6-9
Ablagefächer ......................................... 3-36
ABS ....................................................... 3-26
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-4
Achsantriebsöl ...................................... 6-15
Anzeigeleuchte des Wegfahrsperren- Systems ................................................ 3-5BBatterie.................................................. 6-31
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe oder Rücklicht-/Bremslichtlampe, auswechseln .......... 6-34
Blinkerschalter ...................................... 3-23
Bordwerkzeug ......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-27
Bremslichtschalter................................. 6-24
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-25
Brems- und Kupplungsflüssigkeit, wechseln............................................. 6-27DD-Modus (Antriebsmodus) .................... 3-22EEinfahrvorschriften .................................. 5-3FFahrersitzhöhe, einstellen ..................... 3-34
Fahrzeug-Identifizier ungsnummer .......... 9-1
Federbein, einstellen............................. 3-42
Fehlersuchdiagramme .......................... 6-37
Fehlersuche .......................................... 6-36 Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-26
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-28
Fußschalthebel ..................................... 3-25
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-27HHandbremshebel .................................. 3-26
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-28
Haupt- und Seitenständer, prüfen und schmieren........................................... 6-28
Hinterradaufhängung, schmieren ......... 6-29
Hupenschalter ...................................... 3-24IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-32
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-35
Kontroll- und Warnleuchten .................... 3-4
Kontroll-/Warnleuchte des Traktionskontrollsystems...................... 3-5
Kraftstoff ............................................... 3-30
Kraftstofftank-Belüftungsschlauch/ Überlaufschlauch ............................... 3-31
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-17
Kupplungshebel ........................... 3-25, 6-23LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-19 Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ................................... 3-23
Lenkerposition, einstellen...................... 3-38
Lenkung, prüfen .................................... 6-30
Luftfiltereinsatz, reinigen ....................... 6-18
MMenü-Wahlknopf ................................... 3-24
Modellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-13
Motorstart-/stoppschalter ...................... 3-24
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsmesser-Einheit .................. 3-9NNebenverbraucheranschlu
ss-Buchse ... 3-46OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen .................................................... 6-20
Rückspiegel........................................... 3-40SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-24
Scheinwerferlampe ............................... 6-34
Scheinwerferlichtkegel, einstellen ......... 3-38
Schwingen-Drehpunkte, schmieren ...... 6-29
Seitenständer ........................................ 3-43
Sicherheitsinformationen......................... 1-1
U1MCG0G0.book Page 1 Tuesday, July 17, 2012 8:42 AM
