2013 Peugeot Partner Tepee Manual del propietario (in Spanish)

159
AYUDA RÁPID
A
7


Cambiar un fusible

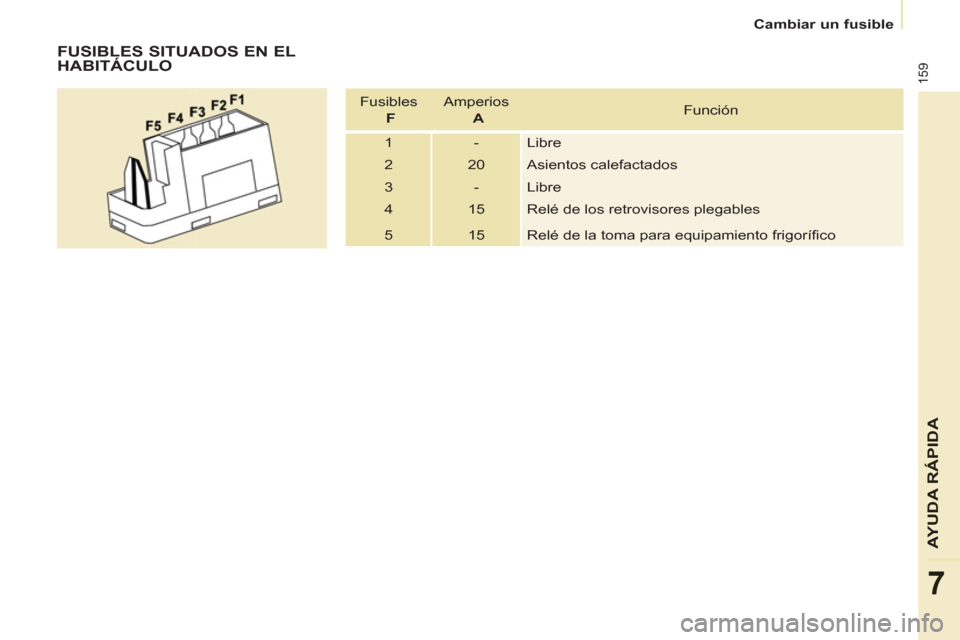

FUSIBLES SITUADOS EN EL
HABITÁCULO
Fusibles
F
Amperios
A
Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico

160


Cambiar un fusible



FUSIBLES SITUADOS EN EL
COMPARTIMENTO MOTOR
Después de abrir el capó, suelte y
desplace la caja correspondiente para
acceder a los fusibles. Fusibles
F
Amperios
A
Función
1 20 Control motor
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 20 Bomba lavafaros
5 15 Órganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Arranque
9 10 Motor de corrección de altura de los faros, caja
gestión de parque
10 30 Órganos del motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda

161
AYUDA RÁPID
A
7

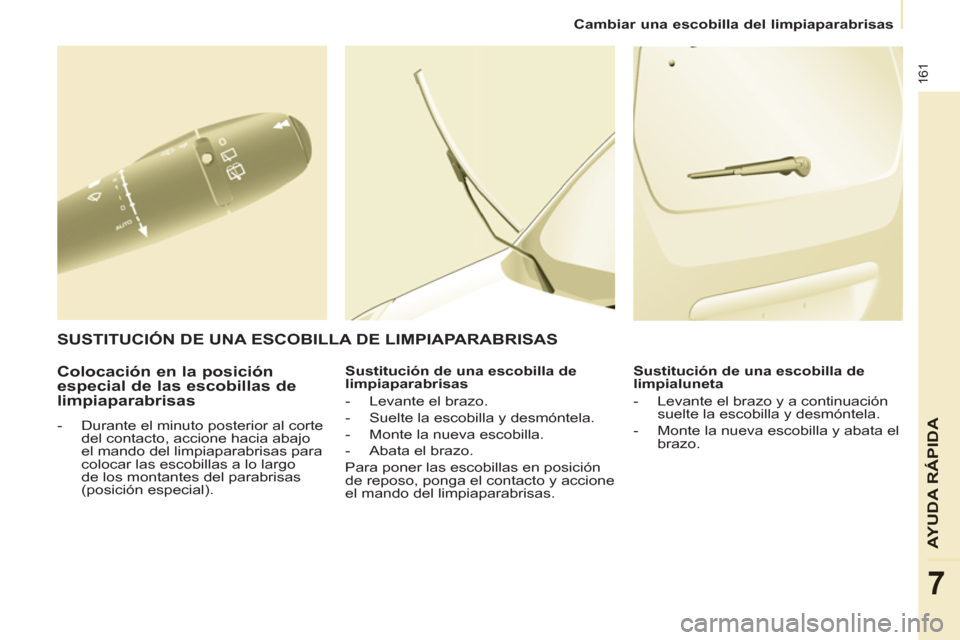

Cambiar una escobilla del limpiaparabrisas



Colocación en la posición
especial de las escobillas de
limpiaparabrisas


- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobillas a lo largo
de los montantes del parabrisas
(posición especial).
Sustitución de una escobilla de
limpiaparabrisas


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata el brazo.
Para poner las escobillas en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas.
Sustitución de una escobilla de
limpialuneta


- Levante el brazo y a continuación
suelte la escobilla y desmóntela.

- Monte la nueva escobilla y abata el
brazo.



SUSTITUCIÓN DE UNA ESCOBILLA DE LIMPIAPARABRISAS

162

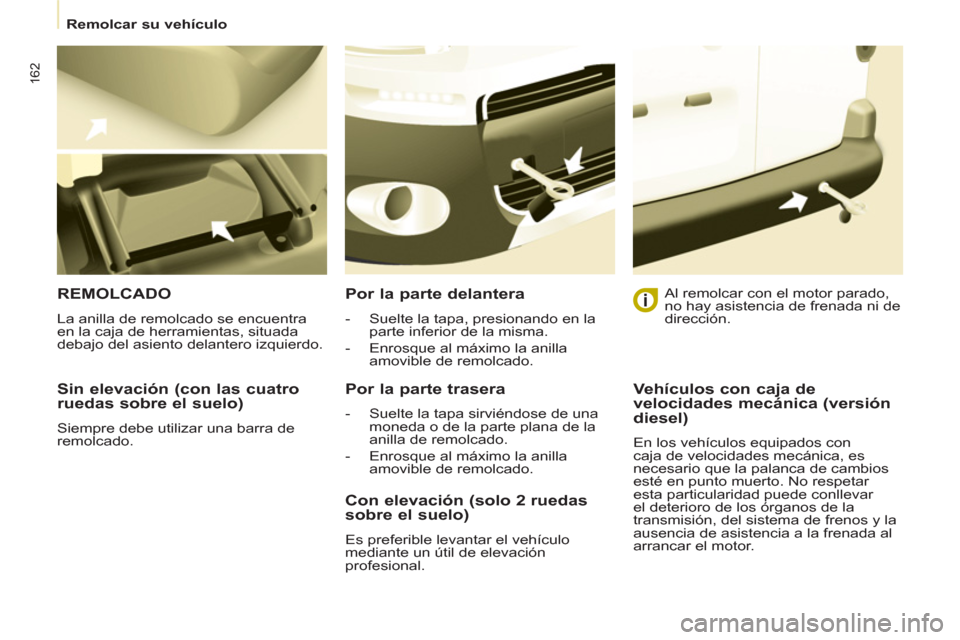

Remolcar su vehículo



Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.

REMOLCADO

La anilla de remolcado se encuentra
en la caja de herramientas, situada
debajo del asiento delantero izquierdo.

Por la parte delantera



- Suelte la tapa, presionando en la
parte inferior de la misma.

- Enrosque al máximo la anilla
amovible de remolcado.



Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla de remolcado.

- Enrosque al máximo la anilla
amovible de remolcado.

Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.


Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional.


Vehículos con caja de
velocidades mecánica (versión
diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.

163
AYUDA RÁPID
A

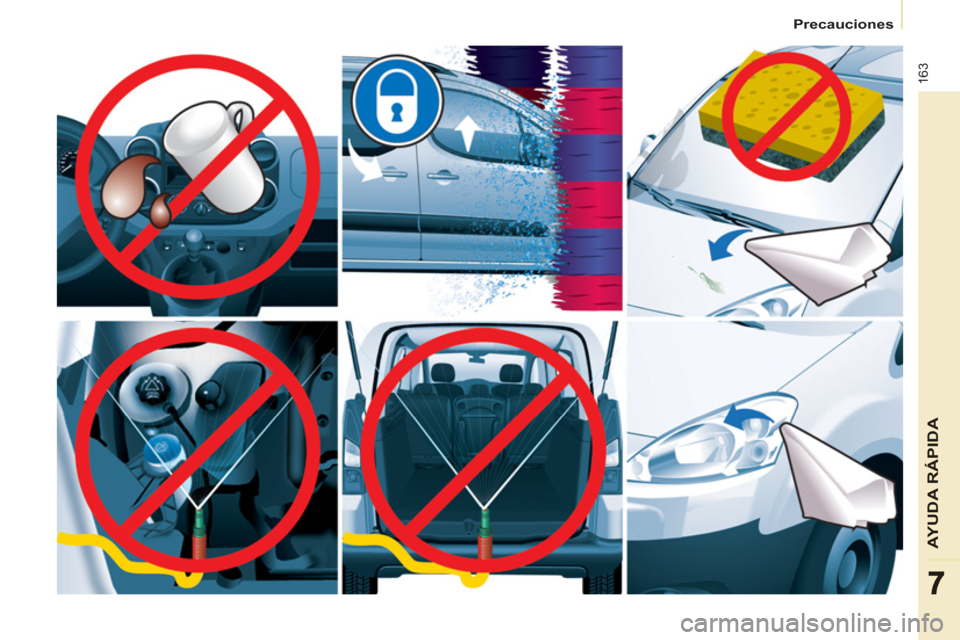

Precauciones
77

164

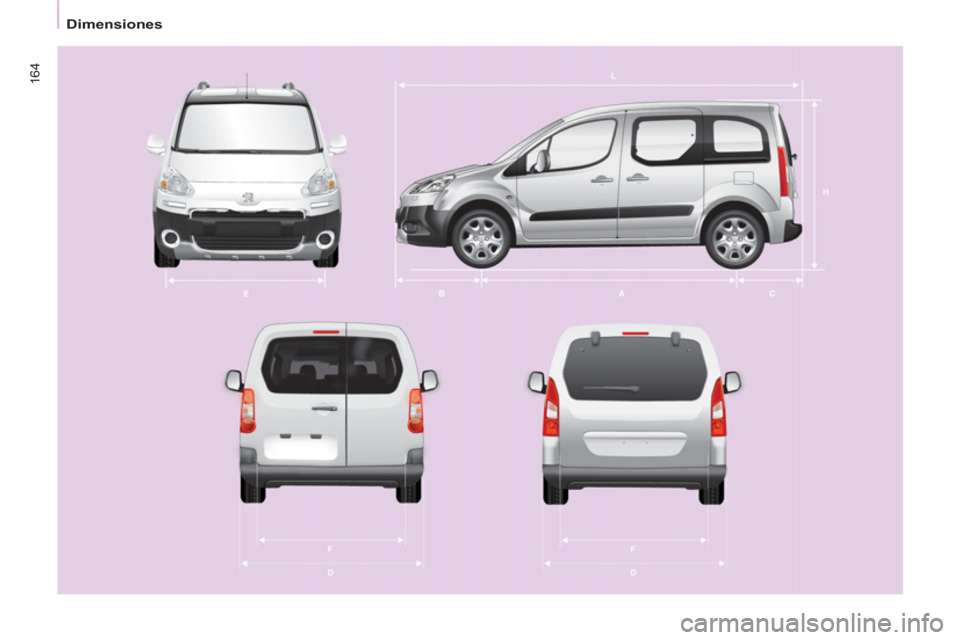

Dimensiones

165


Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8

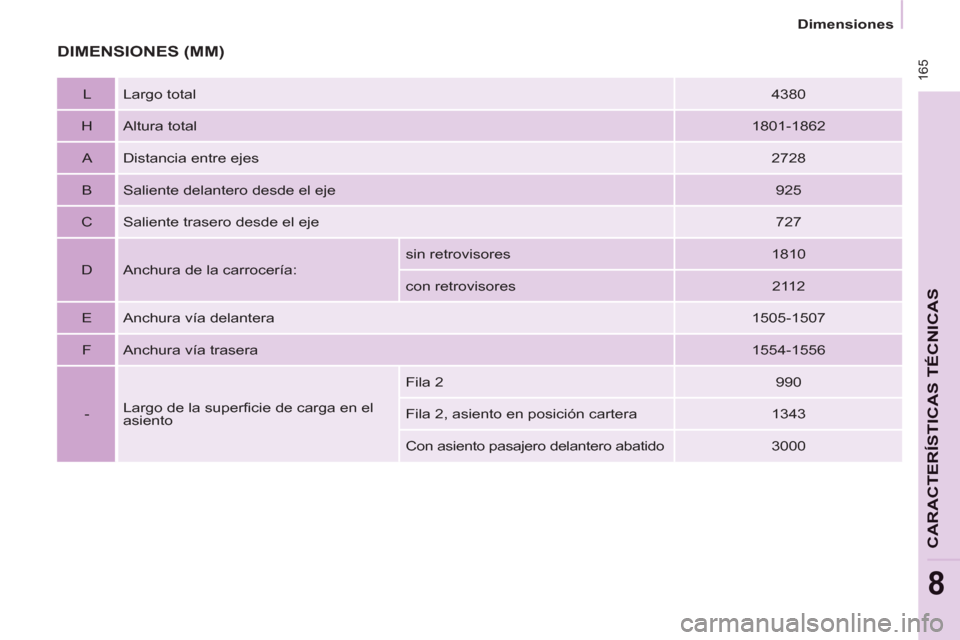

DIMENSIONES (MM)


L Largo total

4380

H Altura total

1801-1862

A Distancia entre ejes

2728

B Saliente delantero desde el eje
925

C Saliente trasero desde el eje
727

D Anchura de la carrocería: sin retrovisores
1810
con retrovisores
2112

E Anchura vía delantera
1505-1507

F Anchura vía trasera
1554-1556

- Largo de la superficie de carga en el
asiento Fila 2
990
Fila 2, asiento en posición cartera
1343
Con asiento pasajero delantero abatido
3000

166


Dimensiones

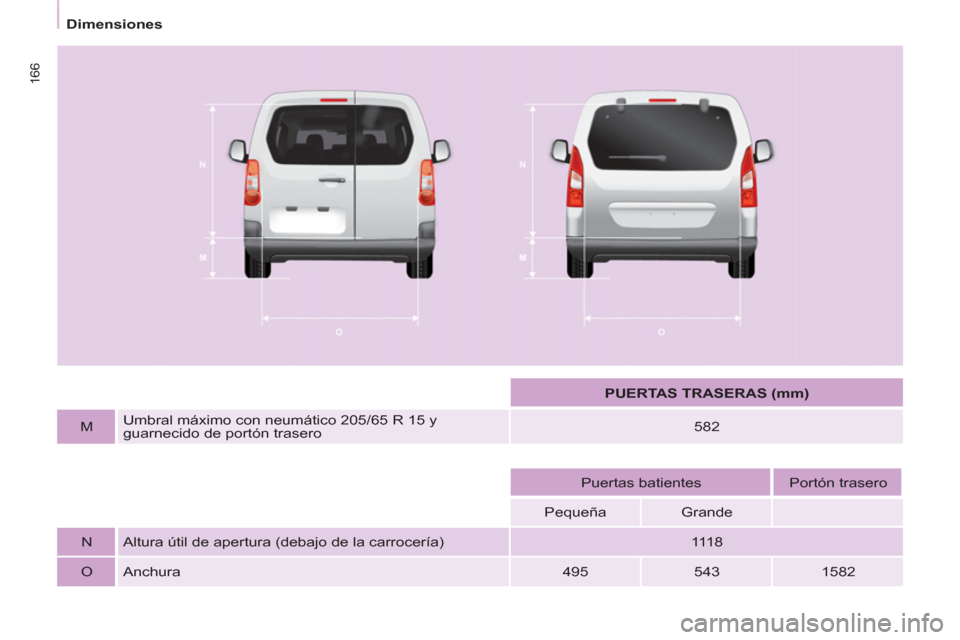

PUERTAS TRASERAS (mm)



M
Umbral máximo con neumático 205/65 R 15 y
guarnecido de portón trasero
582






Puertas batientes
Portón trasero

Pequeña
Grande




N Altura útil de apertura (debajo de la carrocería)
111 8

O Anchura
495
543
1582
