2013 Peugeot Partner Tepee Manual del propietario (in Spanish)

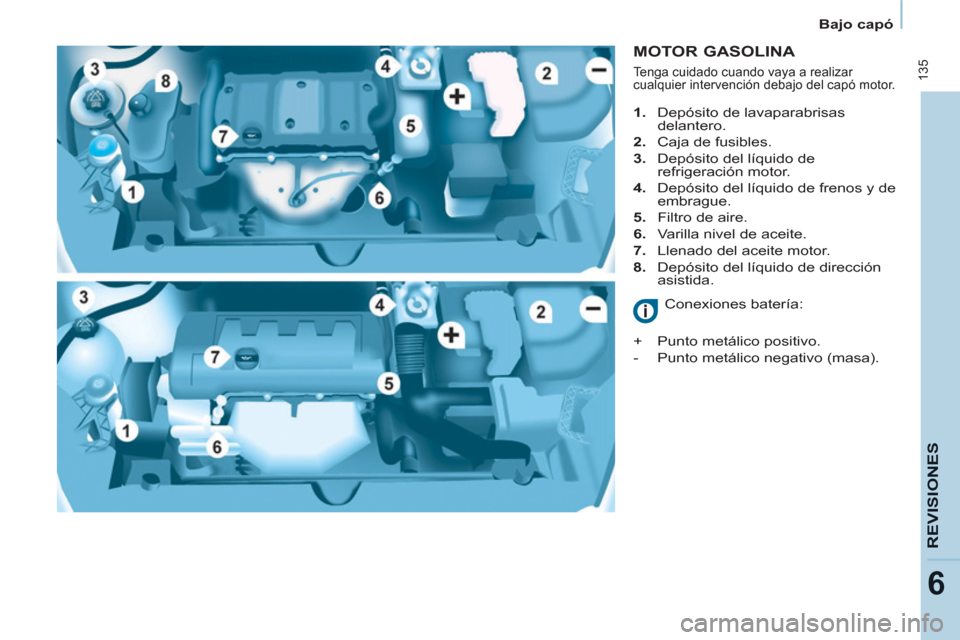

135
REVISIONE
S
6


Bajo capó



MOTOR GASOLINA




1.
Depósito de lavaparabrisas
delantero.

2.
Caja de fusibles.

3.
Depósito del líquido de
refrigeración motor.

4.
Depósito del líquido de frenos y de
embrague.

5.
Filtro de aire.

6.
Varilla nivel de aceite.

7.
Llenado del aceite motor.

8.
Depósito del líquido de dirección
asistida.


Conexiones batería:
+ Punto metálico positivo.
- Punto metálico negativo (masa).

Tenga cuidado cuando vaya a realizar
cualquier intervención debajo del capó motor.

136


Bajo capó



MOTOR DIESEL


4. Depósito del líquido de frenos y de
embrague.

5. Filtro de aire.

6. Varilla de nivel de aceite.
7. Llenado del aceite motor.

8. Depósito del líquido de dirección
asistida.

9. Bomba de cebado.



1. Depósito de lavaparabrisas
delantero.

2. Caja de fusibles.

3. Depósito del líquido de
refrigeración motor.

Conexiones batería:
+ Punto metálico positivo.
- Punto metálico negativo (masa). Tenga cuidado cuando vaya a realizar cualquier intervención debajo del capó motor.

137
REVISIONE
S
6


Niveles

NIVELES

Cambio de aceite

Debe efectuarse imperativamente en
los intervalos previstos, y el grado de
viscosidad del aceite elegido deberá
responder a las exigencias conforme al
plan de mantenimiento del fabricante.
Consulte las recomendaciones en la
red PEUGEOT.
Antes de efectuar el llenado, saque la
varilla de nivel manual.
Compruebe el nivel después del
llenado (no debe sobrepasar el nivel
máximo).
Enrosque el tapón del cárter antes de
cerrar el capó.

Nivel del líquido de frenos

El cambio debe efectuarse
imperativamente en los intervalos
previstos, conforme al plan de
mantenimiento del fabricante.
Utilice los fluidos recomendados por
el fabricante, que responden a las
Normas DOT4.
El nivel debe estar entre las marcas
MINI y MAXI situadas en el depósito.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
PEUGEOT o en un taller cualificado.


Testigos


Si es necesario desmontar/
montar la tapa estilo del motor,
manipúlela con cuidado para no
deteriorar las grapas de fijación.

Nivel de aceite

Se recomienda efectuar este control
cada 5 000 kms y completar el nivel
si es necesario entre dos cambios de
aceite.
La revisión se realiza con el vehículo
en horizontal y el motor frío,
sirviéndose de la varilla manual.

Varilla de nivel manual
En la varilla de nivel hay
2 marcas:
A = máximo
Si sobrepasa esta
marca, consulte con la
red PEUGEOT o con un
taller cualificado.
B = mínimo
Nunca debe estar por
debajo de esta marca.
Para preservar la
fiabilidad de los motores
y los dispositivos de
anticontaminación, se
prohibe utilizar aditivos
en el aceite motor.

Elección del grado de viscosidad
En todos los casos, el aceite escogido
deberá responder a las exigencias del
fabricante.


Estas operaciones corresponden
al mantenimiento habitual para
el funcionamiento correcto del
vehículo. Consulte las recomendaciones
en la red PEUGEOT o en la guía
de mantenimiento entregada con la
documentación de a bordo.
La verificación mediante los
testigos del cuadro de a bordo
se detalla en el capítulo 2,
consulte el apartado "Puesto de
conducción".

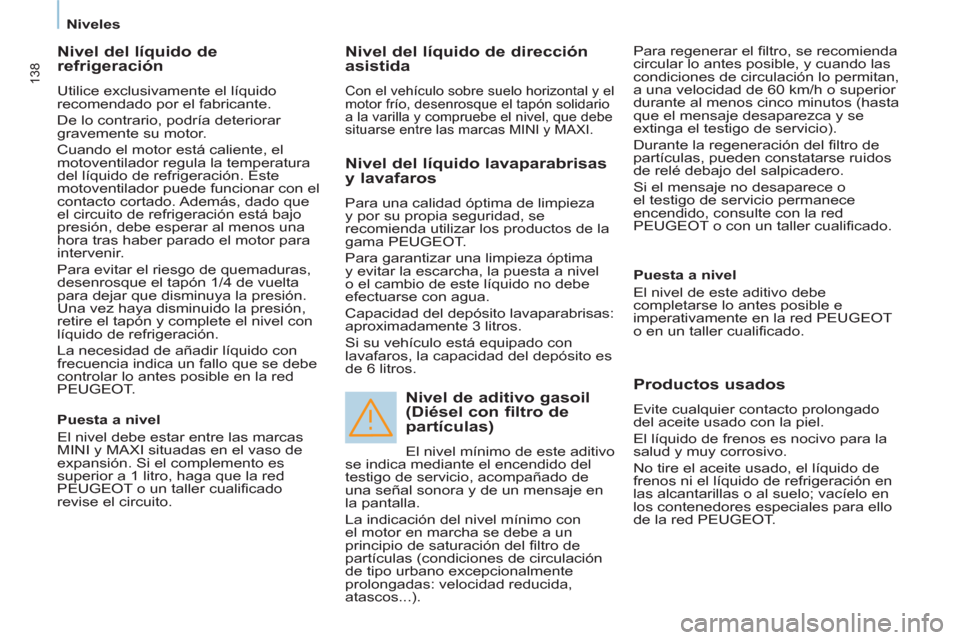

138


Niveles



Nivel del líquido de
refrigeración
Utilice exclusivamente el líquido
recomendado por el fabricante.
De lo contrario, podría deteriorar
gravemente su motor.
Cuando el motor está caliente, el
motoventilador regula la temperatura
del líquido de refrigeración. Este
motoventilador puede funcionar con el
contacto cortado. Además, dado que
el circuito de refrigeración está bajo
presión, debe esperar al menos una
hora tras haber parado el motor para
intervenir.
Para evitar el riesgo de quemaduras,
desenrosque el tapón 1/4 de vuelta
para dejar que disminuya la presión.
Una vez haya disminuido la presión,
retire el tapón y complete el nivel con
líquido de refrigeración.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
PEUGEOT.

Nivel del líquido de dirección
asistida
Con el vehículo sobre suelo horizontal y el
motor frío, desenrosque el tapón solidario
a la varilla y compruebe el nivel, que debe
situarse entre las marcas MINI y MAXI.

Para regenerar el filtro, se recomienda
circular lo antes posible, y cuando las
condiciones de circulación lo permitan,
a una velocidad de 60 km/h o superior
durante al menos cinco minutos (hasta
que el mensaje desaparezca y se
extinga el testigo de servicio).
Durante la regeneración del filtro de
partículas, pueden constatarse ruidos
de relé debajo del salpicadero.
Si el mensaje no desaparece o
el testigo de servicio permanece
encendido, consulte con la red
PEUGEOT o con un taller cualificado.

Puesta a nivel
El nivel debe estar entre las marcas
MINI y MAXI situadas en el vaso de
expansión. Si el complemento es
superior a 1 litro, haga que la red
PEUGEOT o un taller cualificado
revise el circuito.



Nivel del líquido lavaparabrisas
y lavafaros
Para una calidad óptima de limpieza
y por su propia seguridad, se
recomienda utilizar los productos de la
gama PEUGEOT.
Para garantizar una limpieza óptima
y evitar la escarcha, la puesta a nivel
o el cambio de este líquido no debe
efectuarse con agua.
Capacidad del depósito lavaparabrisas:
aproximadamente 3 litros.
Si su vehículo está equipado con
lavafaros, la capacidad del depósito es
de 6 litros.


Nivel de aditivo gasoil
(Diésel con filtro de
partículas)
El nivel mínimo de este aditivo
se indica mediante el encendido del
testigo de servicio, acompañado de
una señal sonora y de un mensaje en
la pantalla.
La indicación del nivel mínimo con
el motor en marcha se debe a un
principio de saturación del filtro de
partículas (condiciones de circulación
de tipo urbano excepcionalmente
prolongadas: velocidad reducida,
atascos...).
Puesta a nivel
El nivel de este aditivo debe
completarse lo antes posible e
imperativamente en la red PEUGEOT
o en un taller cualificado.



Productos usados

Evite cualquier contacto prolongado
del aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
No tire el aceite usado, el líquido de
frenos ni el líquido de refrigeración en
las alcantarillas o al suelo; vacíelo en
los contenedores especiales para ello
de la red PEUGEOT.

139
REVISIONE
S
6


Controles


CONTROLES

Filtro de carbón y filtro de polen

Los filtros se pueden cambiar a través
de una trampilla de acceso situada
debajo de la guantera.
El filtro de carbón permite un filtrado
permanente y la eliminación de la
suciedad.
Un filtro de polen sucio puede
deteriorar las prestaciones del sistema
de aire acondicionado y generar olores
no deseados.
Se recomienda utilizar un filtro de
polen combinado. Gracias a su
segundo filtro activo específico,
contribuye a la purificación del aire
aspirado por los ocupantes y a la
limpieza del habitáculo (reducción de
los síntomas alérgicos, de los malos
olores y de los depósitos grasos).

Filtro de partículas (Diésel)

El mantenimiento del filtro
de partículas debe realizarse
imperativamente en la red PEUGEOT.
Al acelerar, después de una
circulación prolongada del vehículo
a muy baja velocidad o al ralentí,
excepcionalmente puede constatar
unas emisiones de vapor de agua por
el escape. Este vapor de agua no tiene
consecuencias en el comportamiento
del vehículo ni repercute en el medio
ambiente.


Batería

Antes de la llegada del invierno, revise
la batería en la Red PEUGEOT o en
un taller cualificado.


Pastillas de freno

El desgaste de los frenos depende del estilo
de conducción, especialmente en el caso de
los vehículos que se utilizan en ciudad para
recorridos cortos. Puede resultar necesario
realizar el control del estado de los frenos
incluso entre las revisiones del vehículo.
Si no hay fuga en el circuito, una
disminución importante del nivel del líquido
de frenos indica un desgaste de las pastillas
de freno.


Estado de desgaste de los
discos/tambores de freno
Para más información relativa al control
del estado de los discos/tambores de
freno, consulte con la red PEUGEOT.


Freno de estacionamiento

Un gran recorrido del freno de
estacionamiento, o la constatación
de una pérdida de eficacia de este
sistema exige la realización de un
reglaje incluso entre dos revisiones.
Haga que la red PEUGEOT o un taller
cualificado revise el sistema.


Filtro de aceite

Sustituya periódicamente el filtro,
según la recomendación del plan de
mantenimiento. Consulte la guía de mantenimiento
para conocer la periodicidad de
sustitución de estos elementos.
En función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...) duplique los
cambios si es necesario.

140


Controles

Para efectuar la revisión de los
principales niveles y el control
de ciertos elementos, conforme
al plan de mantenimiento del
fabricante, remítase a las páginas que
corresponden a la motorización de su
vehículo en el carnet de mantenimiento
y de garantías.

Purga del agua contenida en el
filtro de gasoil
Caja de velocidades manual

Controle el nivel según el plan de
mantenimiento del fabricante.
Utilice únicamente productos
recomendados por PEUGEOT
o productos de calidad y de
características equivalentes.
A fin de optimizar órganos tan
importantes como el circuito de
frenada, PEUGEOT selecciona y
propone productos muy específicos.
A fin de no dañar los órganos
eléctricos, está totalmente prohibido
utilizar el lavado a alta presión para
limpiar el compartimento motor.
Después de lavar el vehículo, la
humedad, o en invierno, el hielo se
pueda formar en los discos y las
pastillas de freno puede disminuir
la eficacia de la frenada. Efectúe
maniobras de frenada suaves para
secar y deshelar los frenos. Si este testigo se enciende,
purgue el filtro. En caso
contrario, púrguelo
regularmente cada vez que
cambie el aceite del motor.
Para evacuar el agua, afloje el tornillo
de purga situado en el filtro.
Opere hasta la evacuación completa
del agua en el tubo transparente y
después apriete el tornillo de purga.
Los motores HDi incorporan una
tecnología avanzada. Cualquier
intervención requiere una cualificación
particular garantizada por la red
PEUGEOT.
Según destino.

141
6
Carburante
LLENADO DEL DEPÓSITO

Reserva de carburante


Llenado
El repostaje de carburante se efectúa
con el motor parado
.


- Abra la tapa de carburante.

- Introduzca la llave y después gírela
un cuarto de vuelta.

- Retire el tapón y engánchelo en la
patilla situada en la cara interior de
la tapa.

Durante el llenado, un sistema
mecánico impide la apertura de la
puerta lateral izquierda.
Tapa de carburante abierta, procure
que nadie deslice esta puerta.
Después de haber cerrado la tapa,
la puerta lateral deslizante se puede
bloquear, empuje la puerta para
cerrarla y abrirla. Cuando se alcanza la reserva
del depósito, este testigo se
enciende.
La primera vez que se
enciende, el despósito
contiene aproximadamente 8 litros
,
en función del estilo de conducción y
de la motorización. Efectúe sin falta un
repostaje de carburante para evitar la
detención del vehículo.
No circule nunca hasta quedarse
sin carburante, ya que podría dañar
los sistemas de anticontaminación e
inyección. Una etiqueta pegada en el interior
de la tapa le recuerda el tipo de
carburante que debe utilizar.
El repostaje de carburante debe ser
superior a 5 litros para que el indicador
de nivel de carburante lo tenga en
cuenta.
La apertura del tapón puede provocar
un ruido de aspiración de aire. Esta
depresión, absolutamente normal, la
provoca la estanqueidad del circuito de
carburante.
Cuando llene el depósito, no insista
más allá del tercer
corte de la pistola,
ya que podría generar fallos de
funcionamiento.
La capacidad del depósito es de
aproximadamente 60 litros.


- Después de llenar el depósito,
bloquee el tapón y cierre la tapa.













Calidad del carburante utilizado
para los motores gasolina

Los motores gasolina son
perfectamente compatibles con los
biocarburantes gasolina de tipo E10 o
E24 (que contienen un 10% o 24%
de etanol) conformes a las normas
europeas EN 228 y EN 15376.
Los carburantes de tipo E85 (que
contienen hasta un 85% de etanol)
están exclusivamente reservados a
los vehículos comercializados para la
utilización de este tipo de carburante
(vehículos BioFlex). La calidad del
etanol debe ajustarse a la norma
europea EN 15293.
Sólo en Brasil se comercializan
vehículos específicos que funcionan
con carburantes que contienen hasta
un 100% de etanol (tipo E100).

DIESEL
142
Carburante
CIRCUITO DE CARBURANTE
NEUTRALIZADO
En caso de choque importante, existe un
dispositivo que corta automáticamente la
alimentación del carburante al motor.
El parpadeo de este testigo
va acompañado de un
mensaje en la pantalla.
Verifique la ausencia de olor y de fuga
de carburante fuera del vehículo y
restablezca la alimentación:


- corte el contacto (posición STOP),

- retire la llave del contacto,

- vuelva a poner la llave de contacto,

- ponga el contacto y arranque.

BOMBA DE CEBADO DIÉSEL



En caso de quedarse sin carburante,
es necesario cebar el circuito:


- Realice un repostaje de carburante
de al menos cinco litros de gasoil.

- Accione la bomba manual de
cebado, situada bajo el capó motor,
debajo de la tapa de protección.

- Accione el motor de arranque
hasta que el motor se ponga en
funcionamiento.
Remítase al capítulo 6, apartado
"Compartimento motor".












Calidad del carburante utilizado
para los motores diésel

Los motores diésel son perfectamente
compatibles con los biocarburantes
conformes con los estándares actuales
y futuros europeos (gasoil que respete
la norma EN 590 mezclado con un
biocarburante que respete la norma
EN 14214) que se pueden distribuir en
gasolineras (incorporación posible de
un 0% a un 7% de Éster Metílico de
Ácidos Grasos).
Es posible utilizar el biocarburante
B30 en determinados motores diésel.
No obstante, esta utilización está
condicionada a la aplicación estricta
de las condiciones particulares de
mantenimiento. Consulte en la Red
PEUGEOT o en un taller cualificado.
El uso de cualquier otro tipo de
(bio)carburante (aceites vegetales
o animales puros o diluidos, fuel-oil
doméstico...), está terminantemente
prohibido ya que podría dañar el motor
y el circuito de carburante.
